Lò Xo Sửa Lỗi Va Chạm Bàn In

Trong suốt một năm qua, tôi đã gặp phải một vấn đề vài lần với chiếc Ender 3 v2 Neo của mình, đó là trục Y (bàn in) cố gắng phá hủy công tắc hành trình và dây curoa của nó nếu bạn đặt bàn in lùi hết cỡ về phía sau, làm bật công tắc hành trình khi bắt đầu in. Bản in bắt đầu, di chuyển trục X sang trái, sau đó cố gắng di chuyển bàn in đã lùi hết cỡ về phía sau để va vào công tắc hành trình đã bật. ^^;

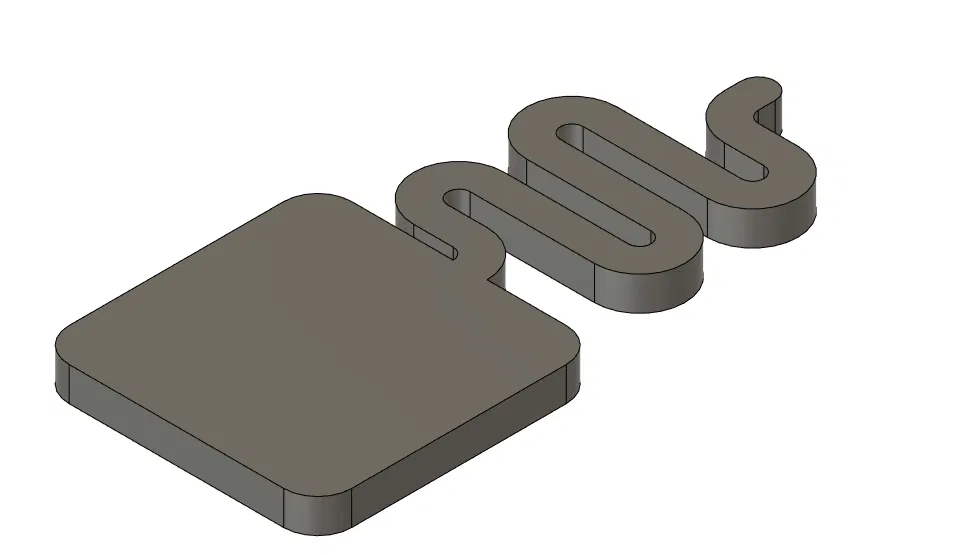

Để khắc phục vấn đề này, tôi đã tạo ra một lò xo nhỏ. Chỉ cần in mẫu này bằng PLA (tôi chỉ thử nghiệm với PLA và nghĩ rằng độ cứng của nó là quan trọng) và dán nó bằng băng keo hai mặt vào bánh răng dây curoa/vỏ bộ truyền động với phần đầu dọc của lò xo ngang với bàn in. Nó sẽ đẩy bàn in ra khỏi công tắc hành trình khi bàn in được đẩy lùi hết cỡ. Lực lò xo không quá mạnh đến mức gây ra vấn đề khi in. (Tôi đã sử dụng nó 6 tháng mà không gặp vấn đề gì, và tôi thường in ở tốc độ 120mm/s.)

Hy vọng điều này hữu ích! Ngoài ra, tôi cũng đã đính kèm tệp Fusion cùng với tệp STL phòng khi có ai muốn chỉnh sửa. Mẫu này có thể hoạt động với các mẫu Ender 3 v2/v1 khác, nhưng tôi nghĩ rằng có lẽ cần phải chỉnh sửa. Đó chỉ là sự trùng hợp ngẫu nhiên khi vỏ bánh răng dây curoa ở phía sau ở vị trí hoàn hảo để thiết kế đơn giản này hoạt động.

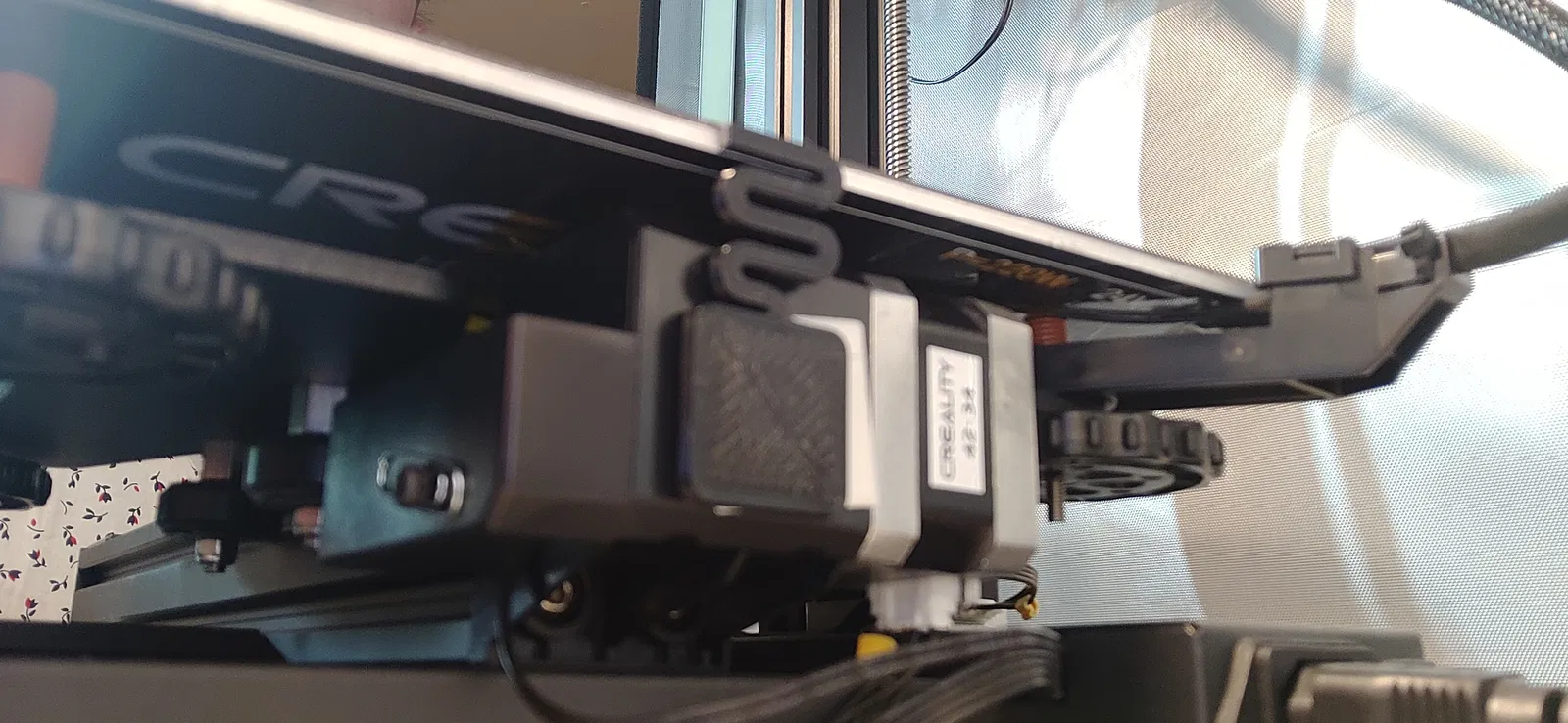

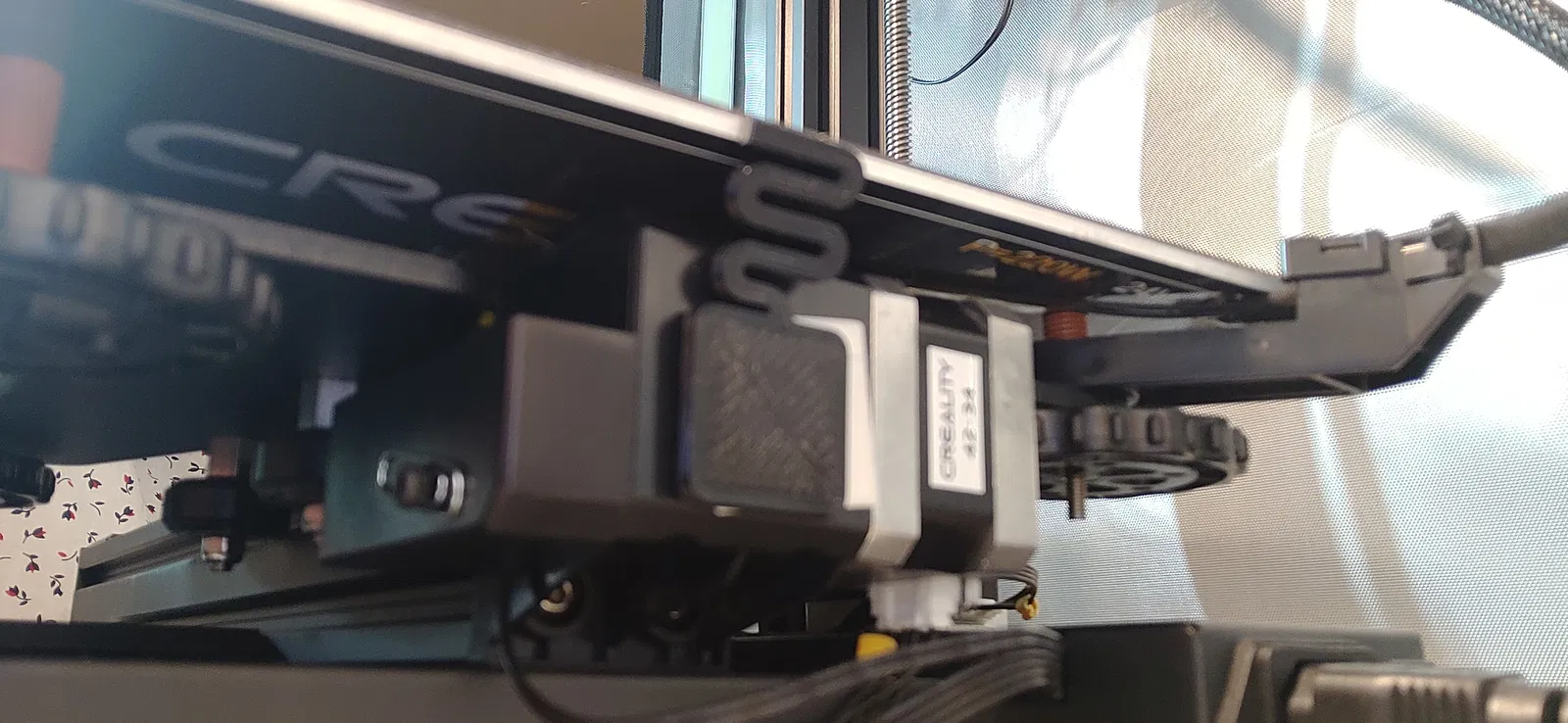

Lưu ý: trong ảnh của tôi, tôi có phiên bản đầu tiên bị cắt bớt một phần lò xo. Tôi không bận tâm in lại nó một khi đã sửa lỗi mô hình, nhưng số lượng các đoạn lò xo vẫn giống nhau, chỉ là thêm vào cái "lưỡi" nhỏ để sửa lỗi "click" mà lò xo phẳng gây ra trong quá trình in.
