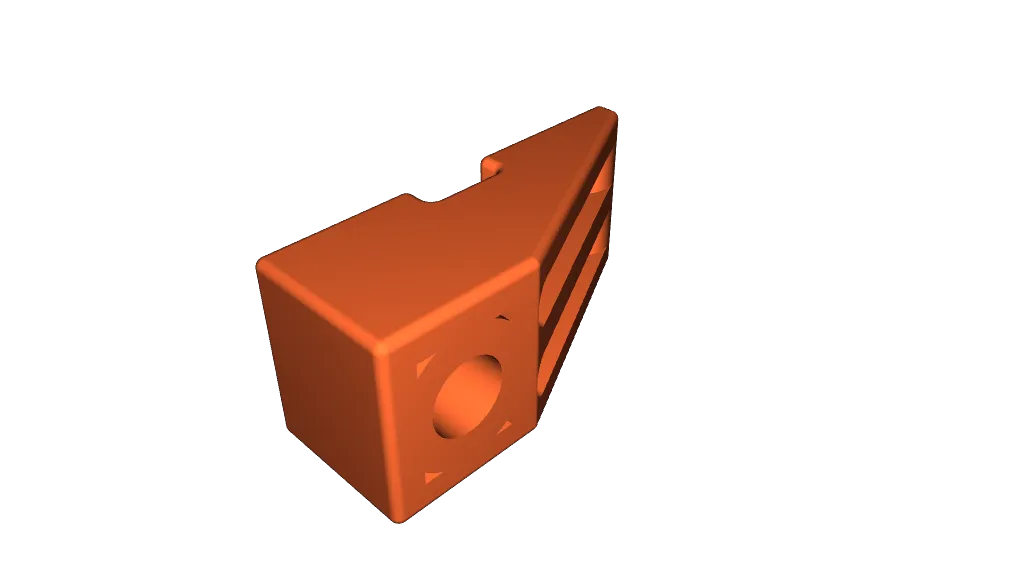

Giá đỡ đèn bàn gắn kẹp chắc chắn

Các tệp đã được cập nhật (IPT & STL) lên Rev 4, ngày 23 tháng 11 năm 20: ren L-bolt thực tế là M8 x 1.25. Tôi đã cập nhật tất cả các lỗ thông hơi cho ren đó. Chúng trước đây là ren 5/16-18.

Phiên bản 2 với một số cải tiến. Phần phiên bản 1 của tôi cuối cùng đã bị hỏng sau vài năm do căng thẳng + mỏi khi đèn được kéo ra rất xa khỏi điểm hỗ trợ. Cập nhật:

• Mô hình CAD đã được đơn giản hóa
• Lỗ nơi đèn gắn đã được giảm kích thước để có sự vừa vặn chặt chẽ hơn, điều này sẽ tăng tuổi thọ của phần
• Đã thêm kẹp như một phần in riêng biệt
• Đã loại bỏ lỗ gắn đèn ngang để tăng cường độ bền - tôi chưa bao giờ sử dụng nó
• Cải tiến độ bền tổng thể
• Đã giảm đường kính lắp đặt cho bu lông kẹp "L" để vừa vặn chặt chẽ hơn
• Giá đỡ có thể được vặn vào một vật khác (tường, bàn, v.v.) bằng vít #10, số lượng 4, với đầu chìm

Kẹp có sẵn trong 2 phiên bản: một phiên bản "rắn" nơi bạn có thể điền vào bất kỳ mẫu lấp đầy nào bạn muốn, & một phiên bản "vỏ" đã có nhiều vật liệu thừa bị loại bỏ. Đây là một IPT đơn - loại bỏ tính năng fillet rắn & kéo thanh trượt EOP đến cuối cho phiên bản "vỏ". Nó chủ yếu trung thành với một cái mà tôi đã có.

Tôi tin rằng bu lông "L" chuyên dụng là ren 5/16-18.

Văn bản gốc:

Giá đỡ kẹp đèn thay thế cho trục tiêu chuẩn 1/2".

Chúng quá đắt.

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:
