FLSUN SR Rapido + VzHextrudORT Custom Printhead
Bản độ FLSUN SR giúp gắn đầu đùn Phaetus Rapido HF cùng Vz HextrudORT, tạo hệ thống Direct Drive hiệu quả. Tái sử dụng quạt gốc, cần động cơ bước pencake và có thêm adapter gắn ADXL để đo đạc.
Mô tả

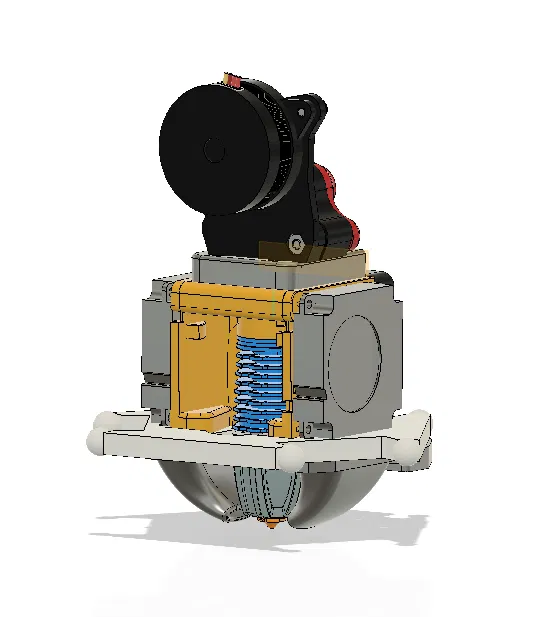

Đây là một bản độ (mod) cho FLSUN SR để gắn đầu đùn Phaetus Rapido HF lên Effector và sử dụng các bộ phận của đầu đùn gốc để thay thế bằng Vz HextrudORT, tạo thành một hệ thống Direct Drive tốt cho máy này. Để thực hiện bản độ này, bạn cần chỉnh sửa một chút trên tấm gắn của Effector để tăng kích thước lỗ cho Rapido (như trong hình ảnh của bản độ này: https://cdn.thingiverse.com/assets/5b/98/65/e9/b7/large_display_Effector_Modification.jpg).

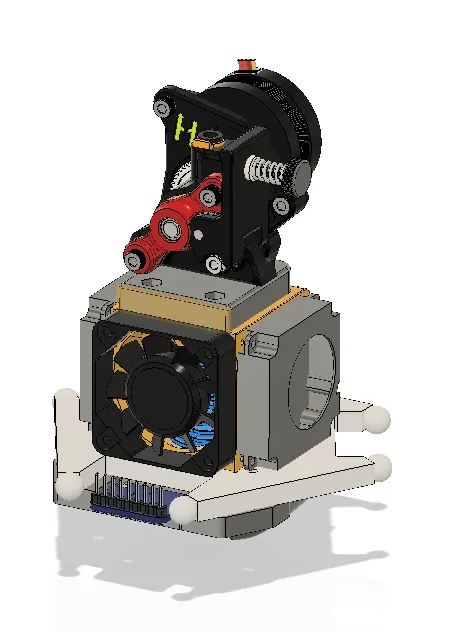

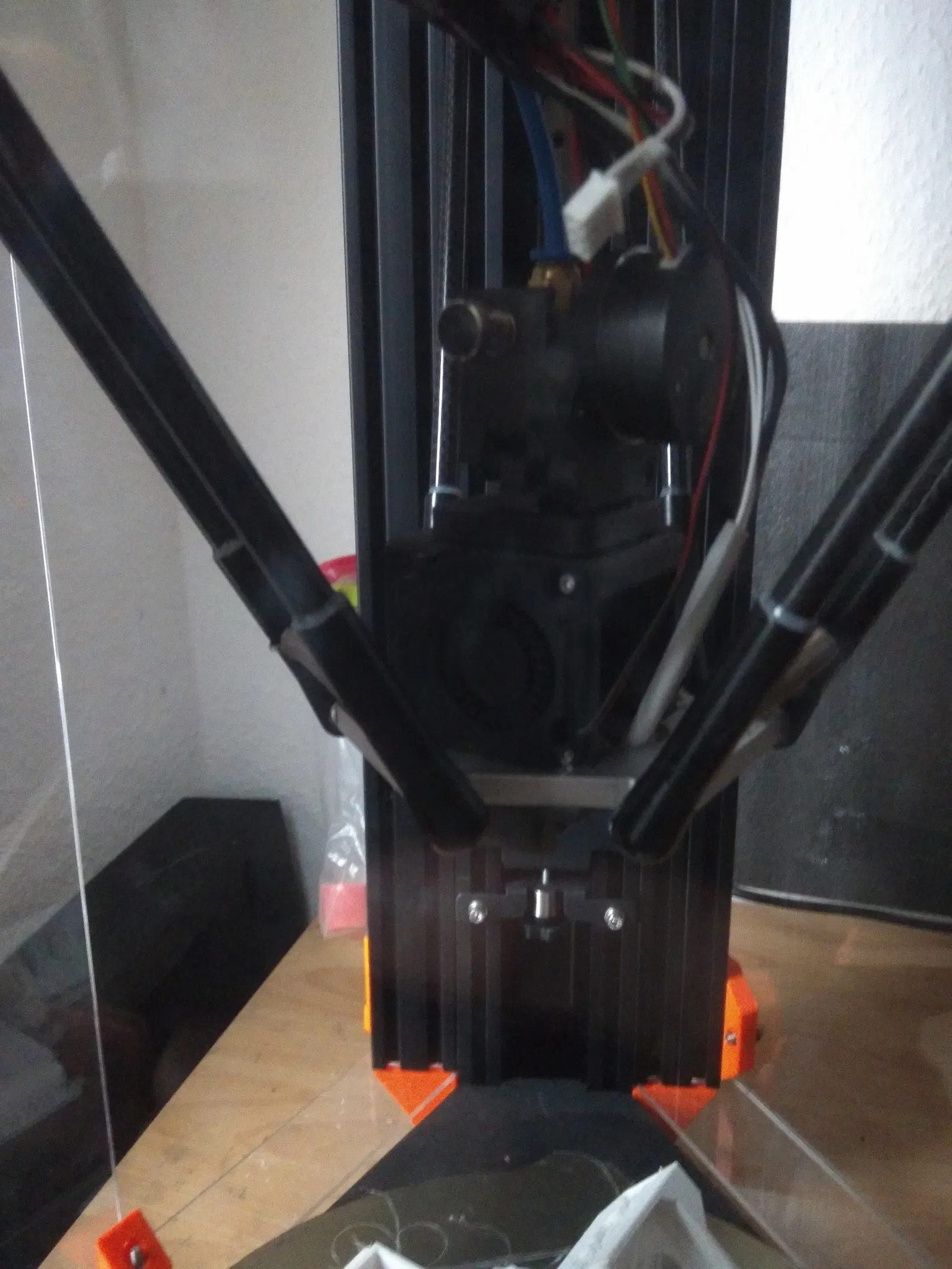

Như bạn thấy trong hình, chúng ta tái sử dụng quạt gốc cho cả việc làm mát đầu đùn và làm mát chi tiết.
Bạn cần một động cơ bước mới như động cơ bước LDO 36STH20-1004AHG pencake.
Tôi cũng tạo ra các ống dẫn quạt mới có hình dạng tối ưu cho bản độ này.
Ngoài ra, tôi tạo một tấm gắn đơn giản cho cảm biến gia tốc ADXL. Cái này chỉ dùng để đo thôi chứ không phải gắn cố định.
