Chai xịt nước kích hoạt bằng chuyển động (cho thú cưng)

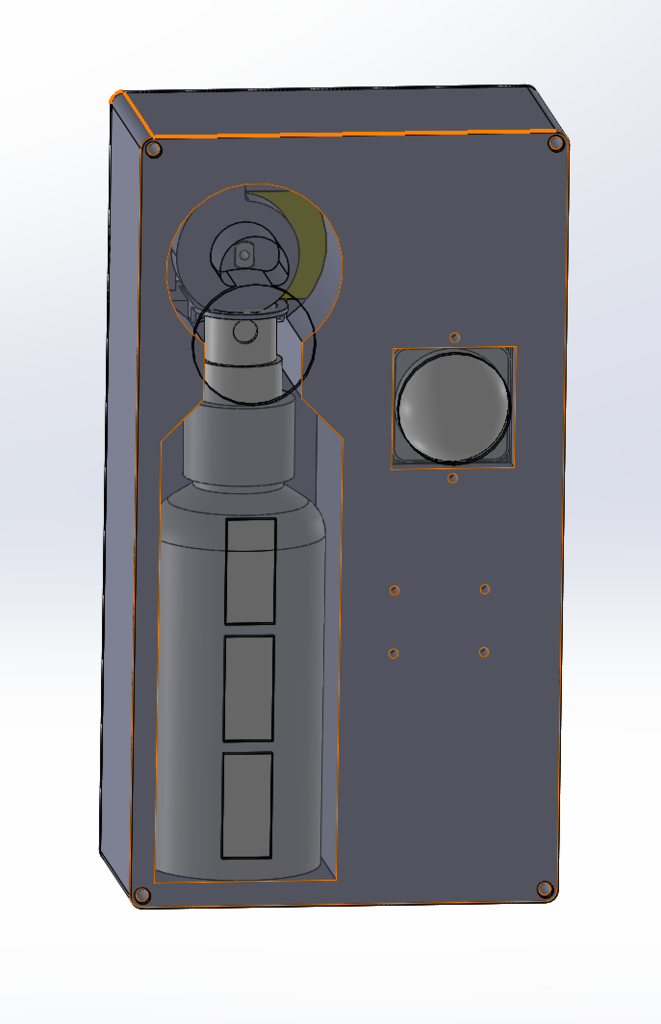

Đây là một chai xịt nước tự động kích hoạt bằng chuyển động mà tôi đã làm để ngăn con mèo của tôi nhảy lên quầy bếp khi tôi vắng nhà.

Trong lúc hoạt động https://youtu.be/q4RpbWnQK8s

Ban đầu tôi làm cái này mà không có bộ tăng áp, nhưng thấy động cơ hơi yếu vì cảm biến PIR chỉ đẩy tín hiệu 3 volt tới trình điều khiển động cơ thay vì tối đa 5 volt. Để khắc phục điều này, tôi đã thêm bộ tăng áp và đặt nó ở 6 volt, rồi để nó lơ lửng với một ít ống co nhiệt quấn quanh (không có trong ảnh). Bạn cũng có thể thêm Arduino để tùy chỉnh thêm về thời gian, nhưng tôi đã hài lòng với kết quả đạt được mà không cần nó.

Tôi cũng đã thêm một tấm đế phía sau có khoét lỗ để lắp công tắc. Cái này là tùy chọn, nhưng nếu bạn muốn thêm vào, vị trí tốt nhất có lẽ là ở giữa động cơ và bộ tăng áp.

Mũ chống xoay được dán siêu keo vào trên cùng của chai xịt. Điều này là để ngăn bộ phận phun bị xoay và phun vào trong khung.

Danh sách linh kiện (BOM):

Trình điều khiển động cơ, L9110S www.amazon.com/HiLetgo-H-bridge-Stepper-Controller-Arduino/dp/B00M0F243E

V step up, MT3608 www.amazon.com/MT3608-DC-DC-Module-Booster-Arduino/dp/B07T7ZCTNK

Micro USB sang DIP 5-Pin Pinboard www.amazon.com/gp/product/B07KS1RPMP

Động cơ TT www.amazon.com/gp/product/B07XX3KCG4/

Cảm biến PIR, HC-SR501 www.amazon.com/gp/product/B07KBWVJMP/

Chai xịt www.amazon.com/gp/product/B085PRT2MP/

M3x8 5 cái

M2x6 8 cái

(Tùy chọn) Công tắc, 10x15mm spst www.amazon.com/mxuteuk-Household-Appliances-Warranty-MXU1-1-101/dp/B07QS9L2S1/

Tôi chọn Amazon vì không thích thời gian vận chuyển lâu, nhưng nhiều linh kiện điện tử có thể tìm thấy trên aliexpress.com với giá rẻ hơn nhiều

Cài đặt in ấn

Rafts:

Không

Supports:

Có

Độ phân giải:

.2

Filament:

3D Solutech PLA
