Hệ thống Khay LEGO Module Nam Châm
Một hệ thống khay và hộp module nam châm được thiết kế theo kích thước LEGO, giúp bạn sắp xếp và lưu trữ đồ chơi hiệu quả. Mô-đun có thể tùy chỉnh kích thước và độ sâu, cho phép xếp chồng linh hoạt. Sử dụng nam châm Neodymium 5x3mm, dễ dàng lắp đặt và tùy biến.
Mô tả

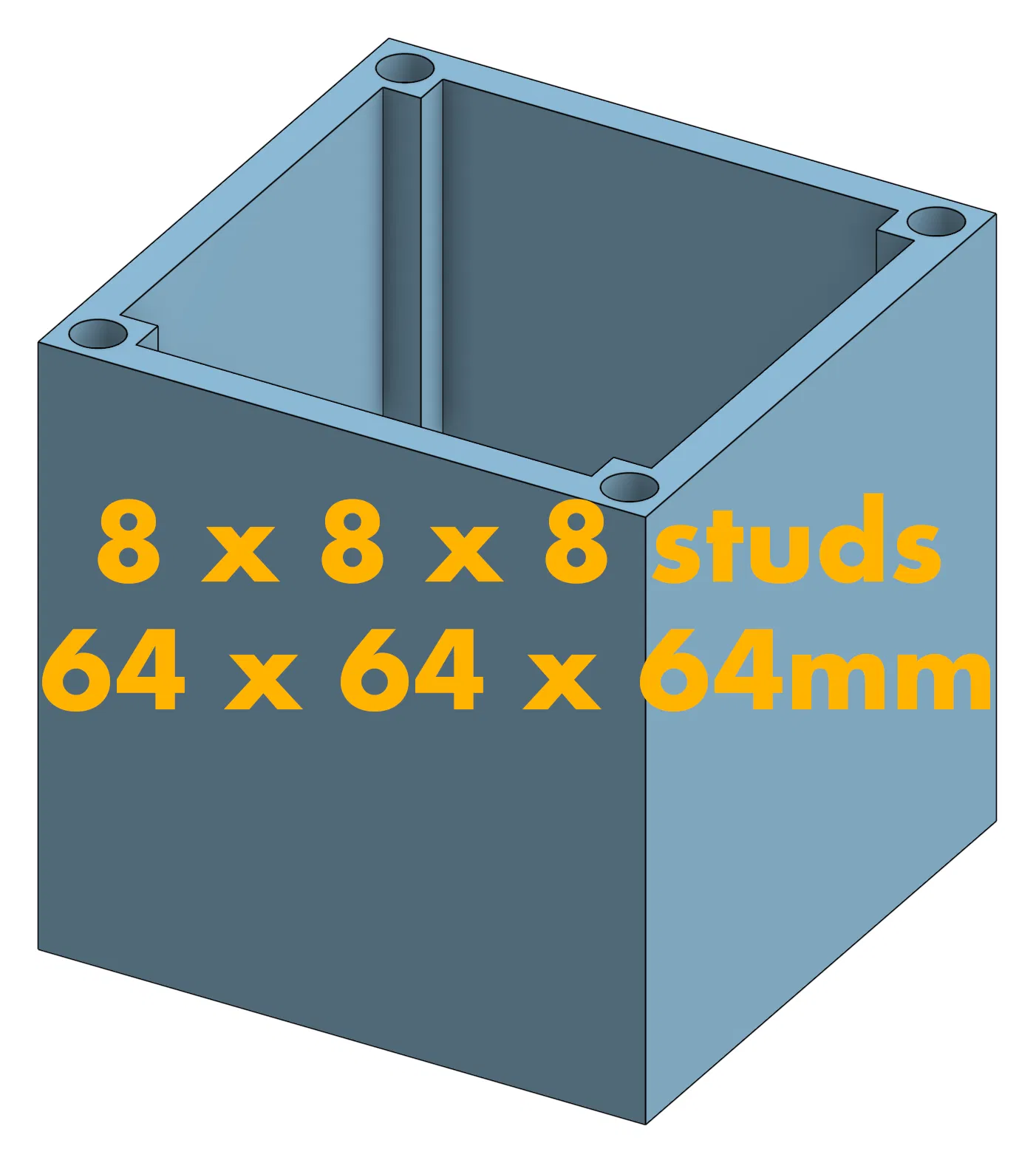

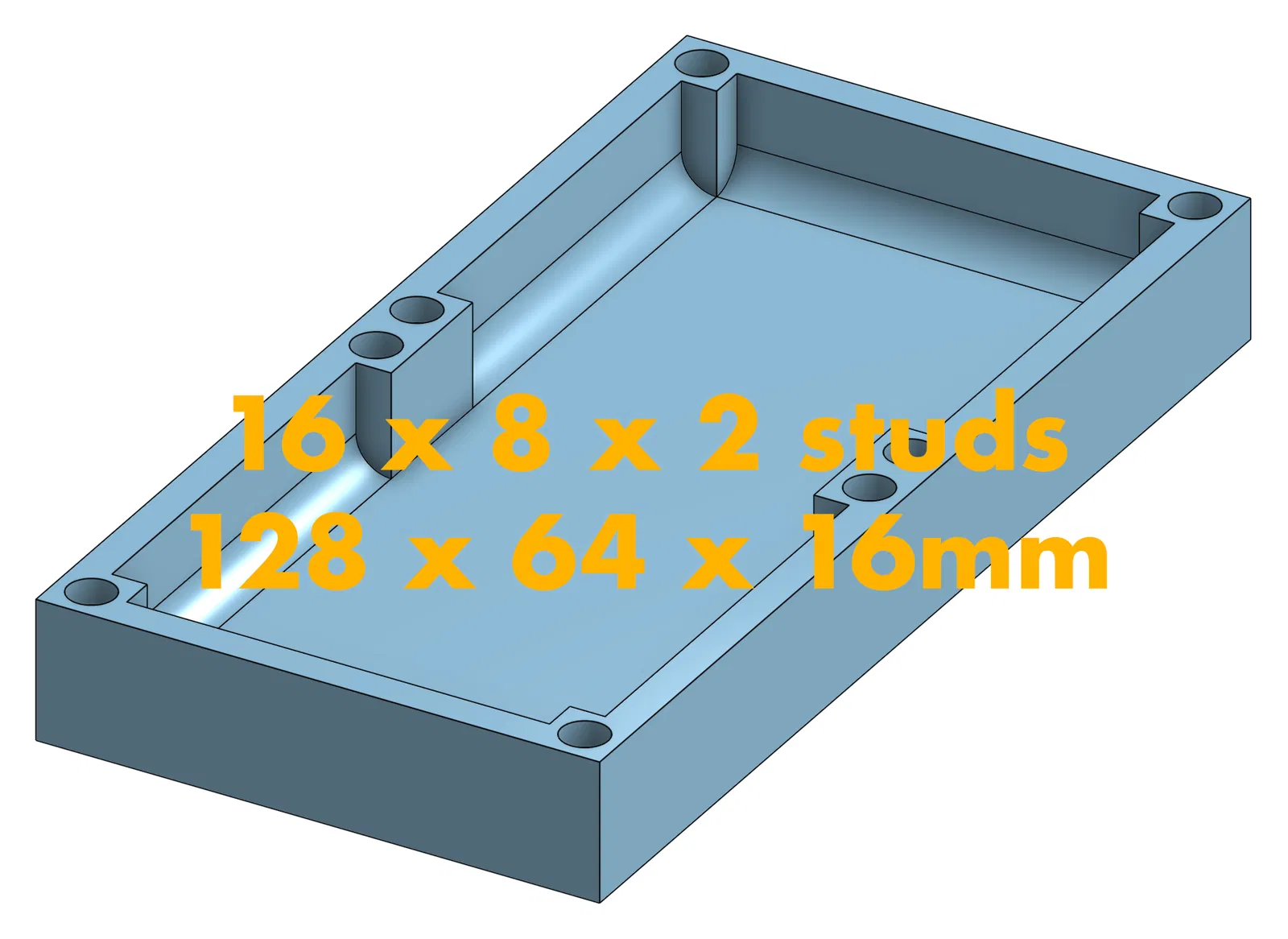

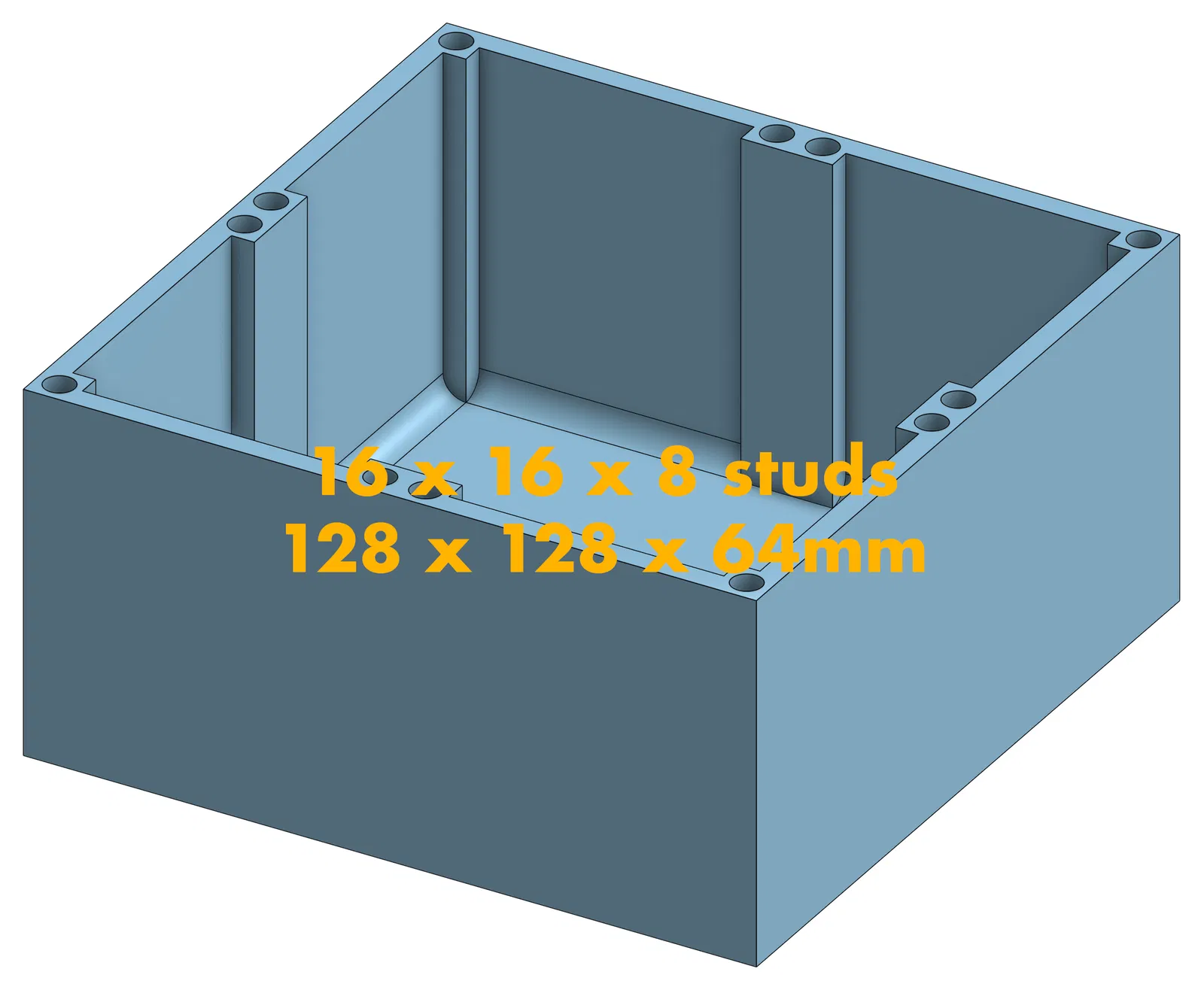

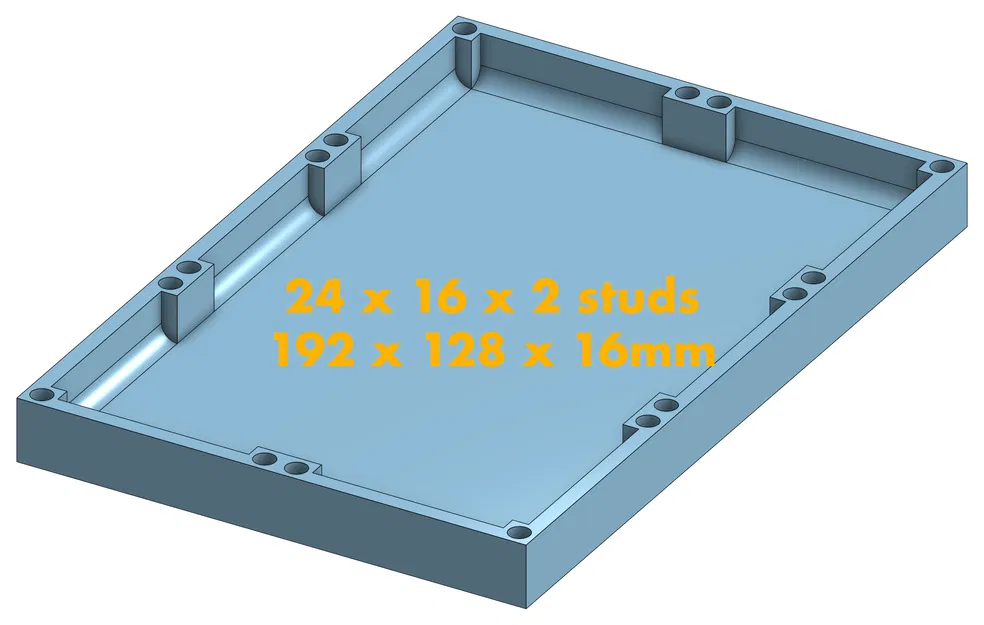

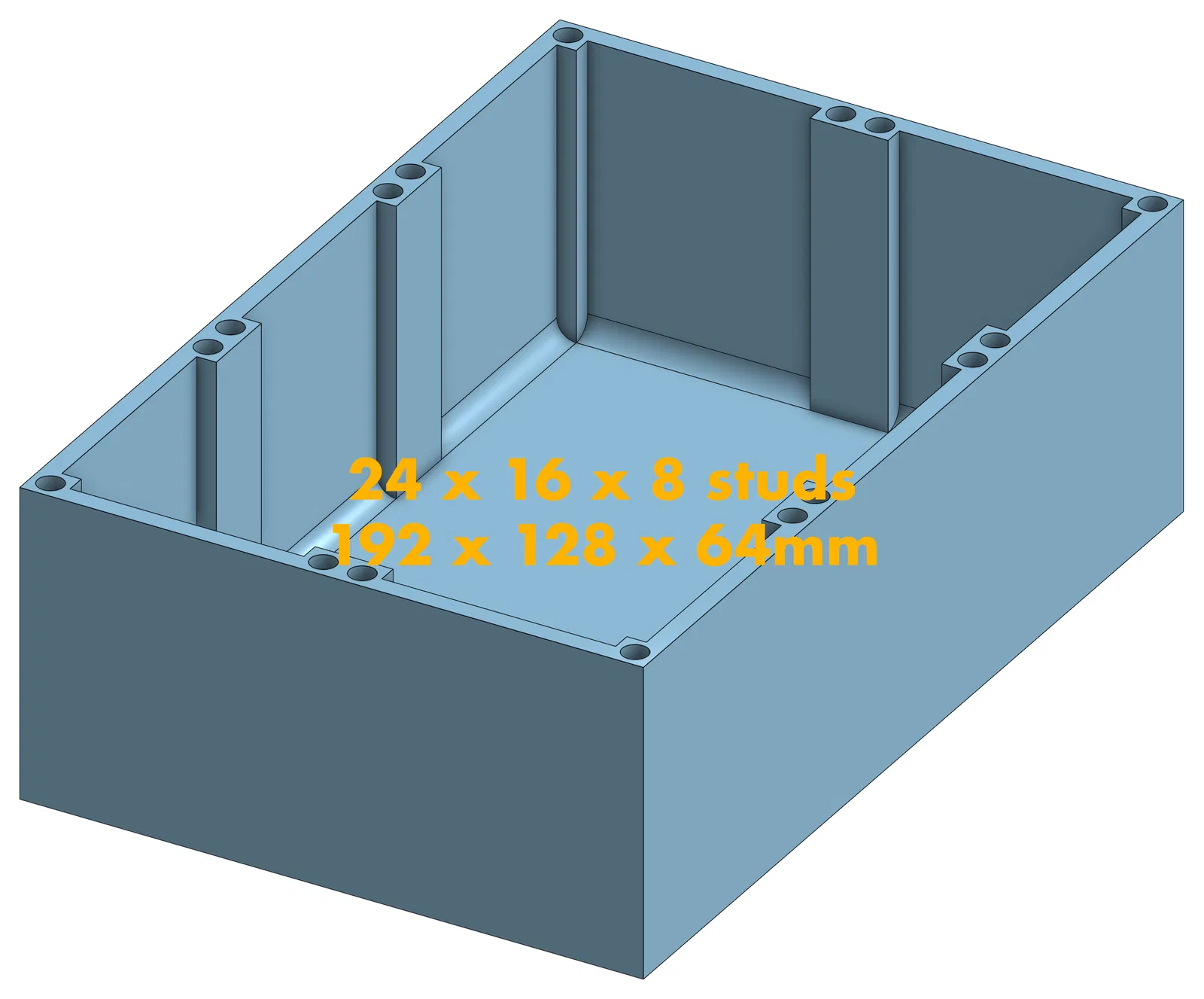

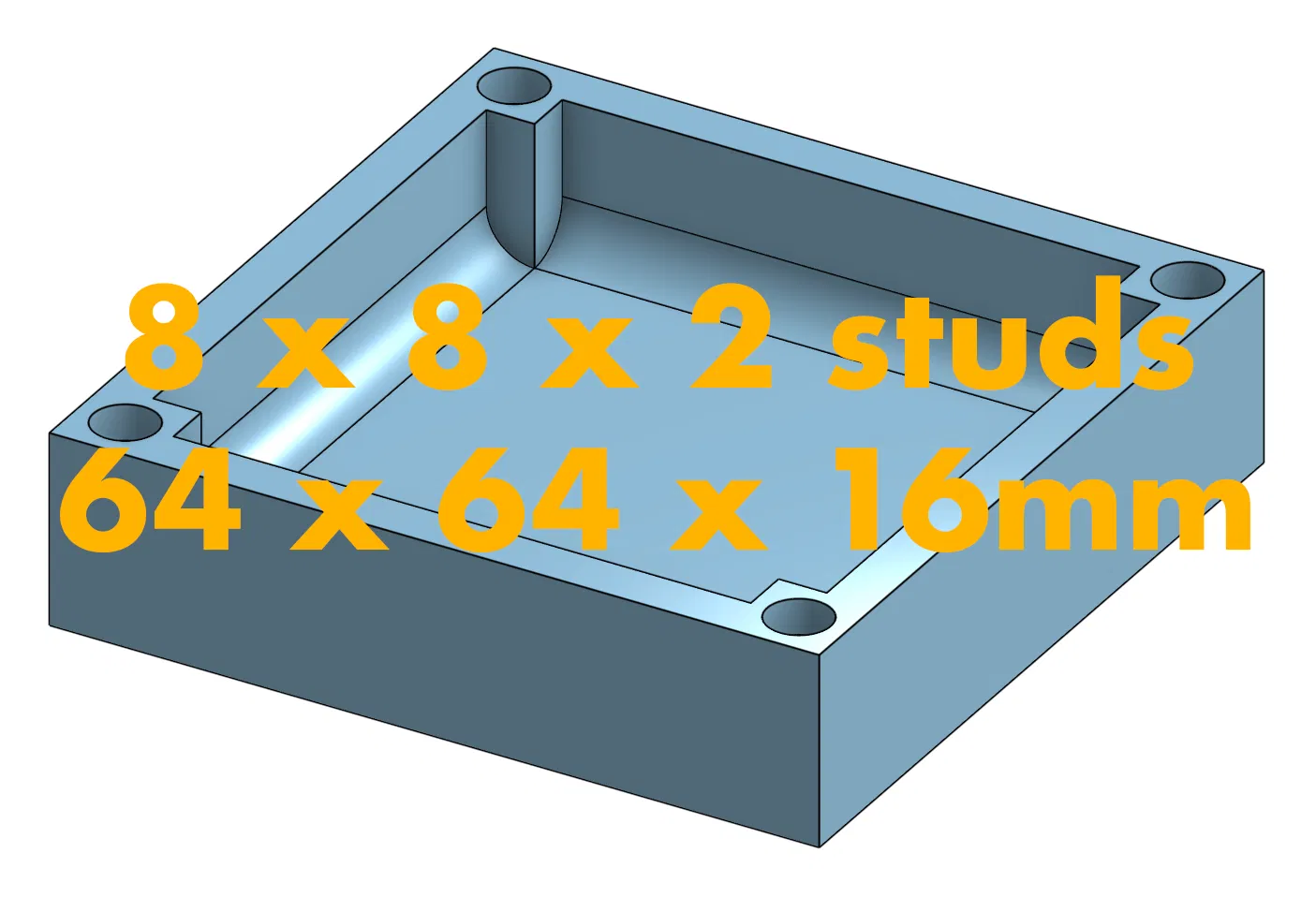

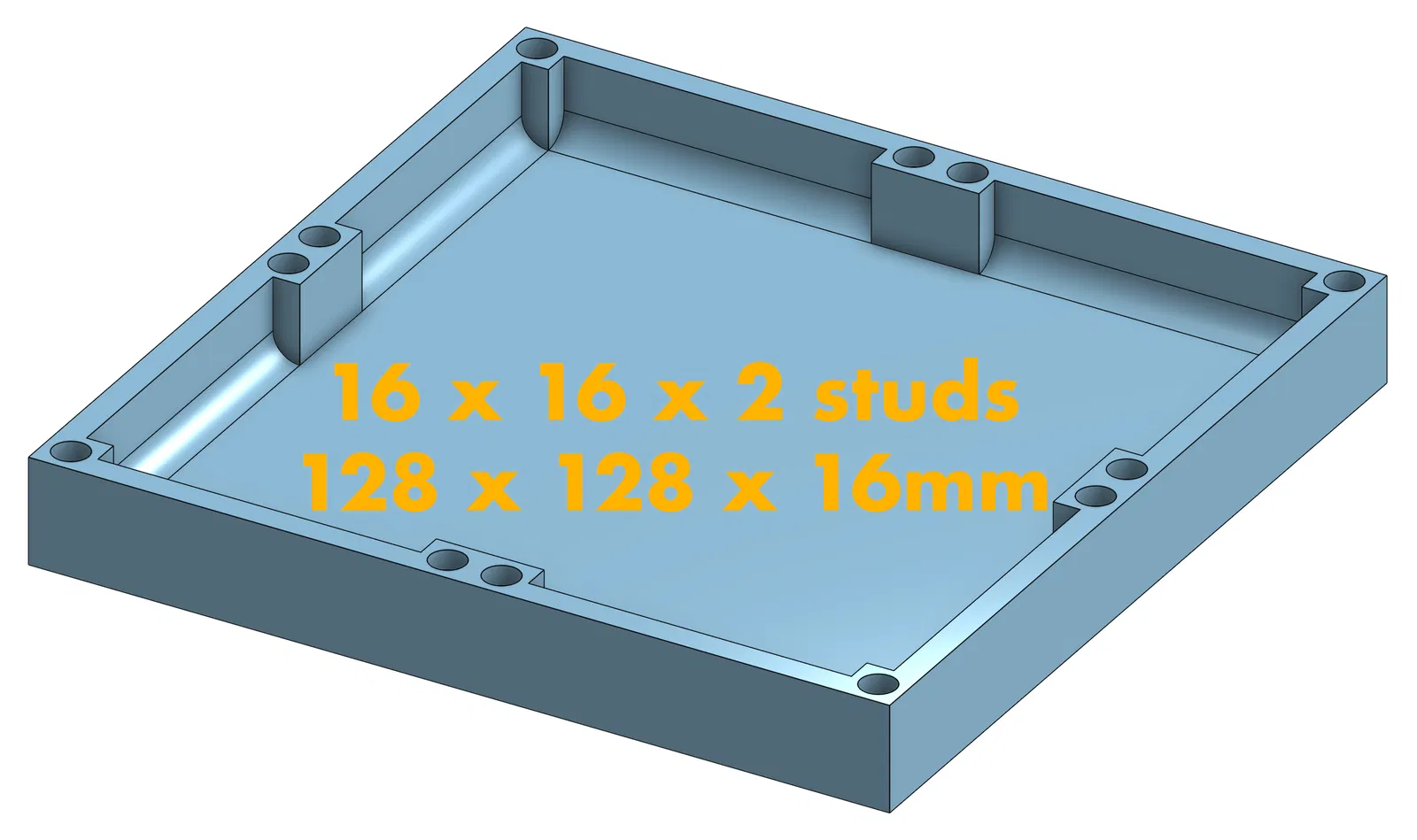

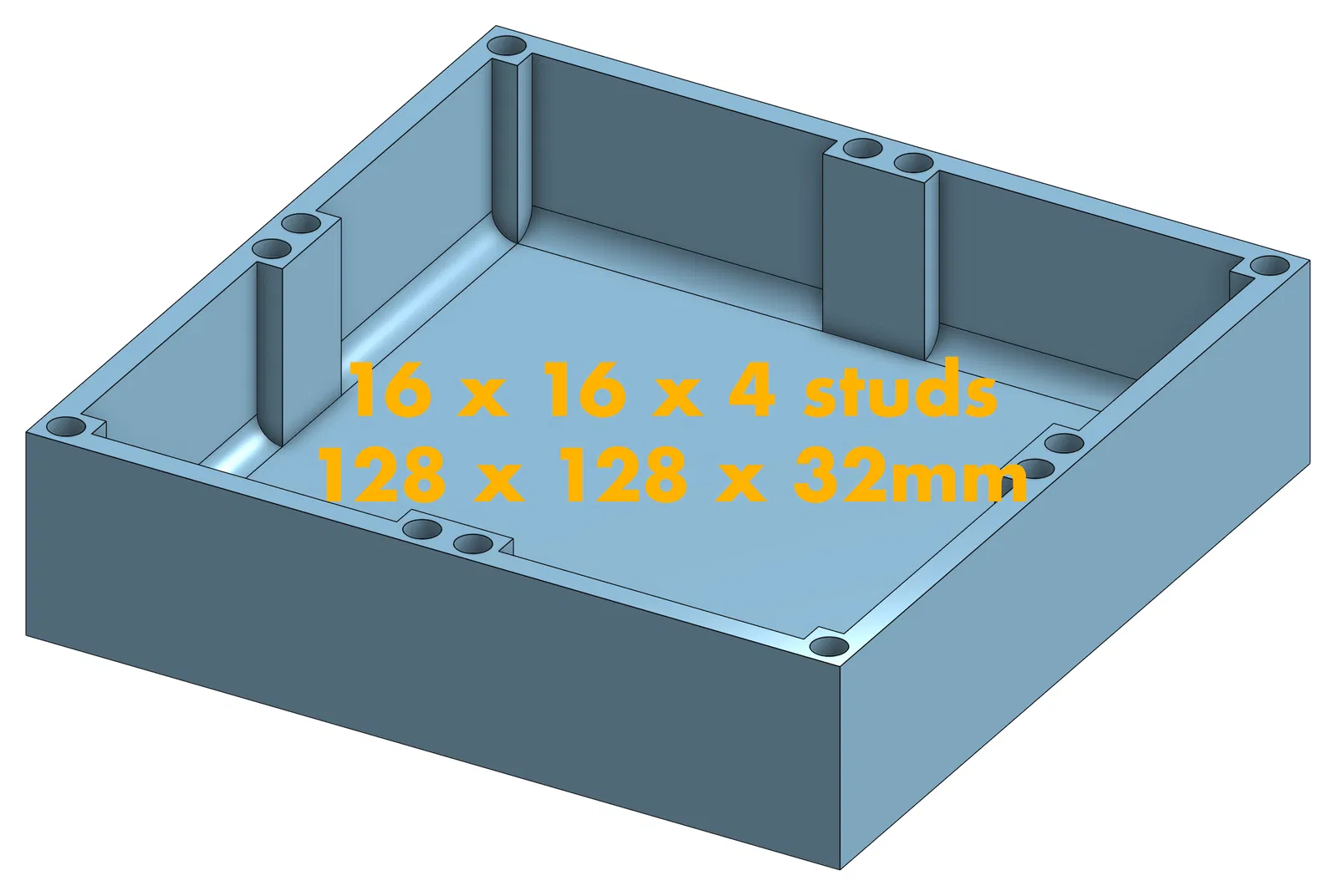

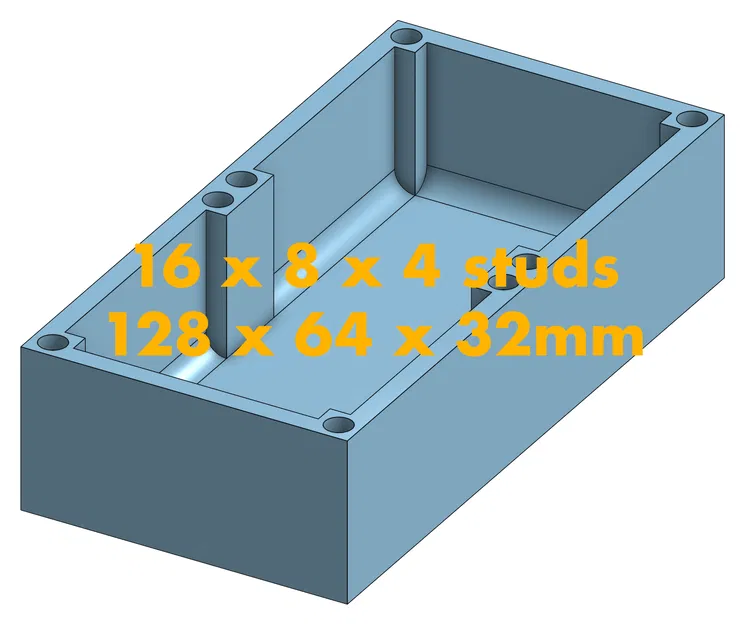

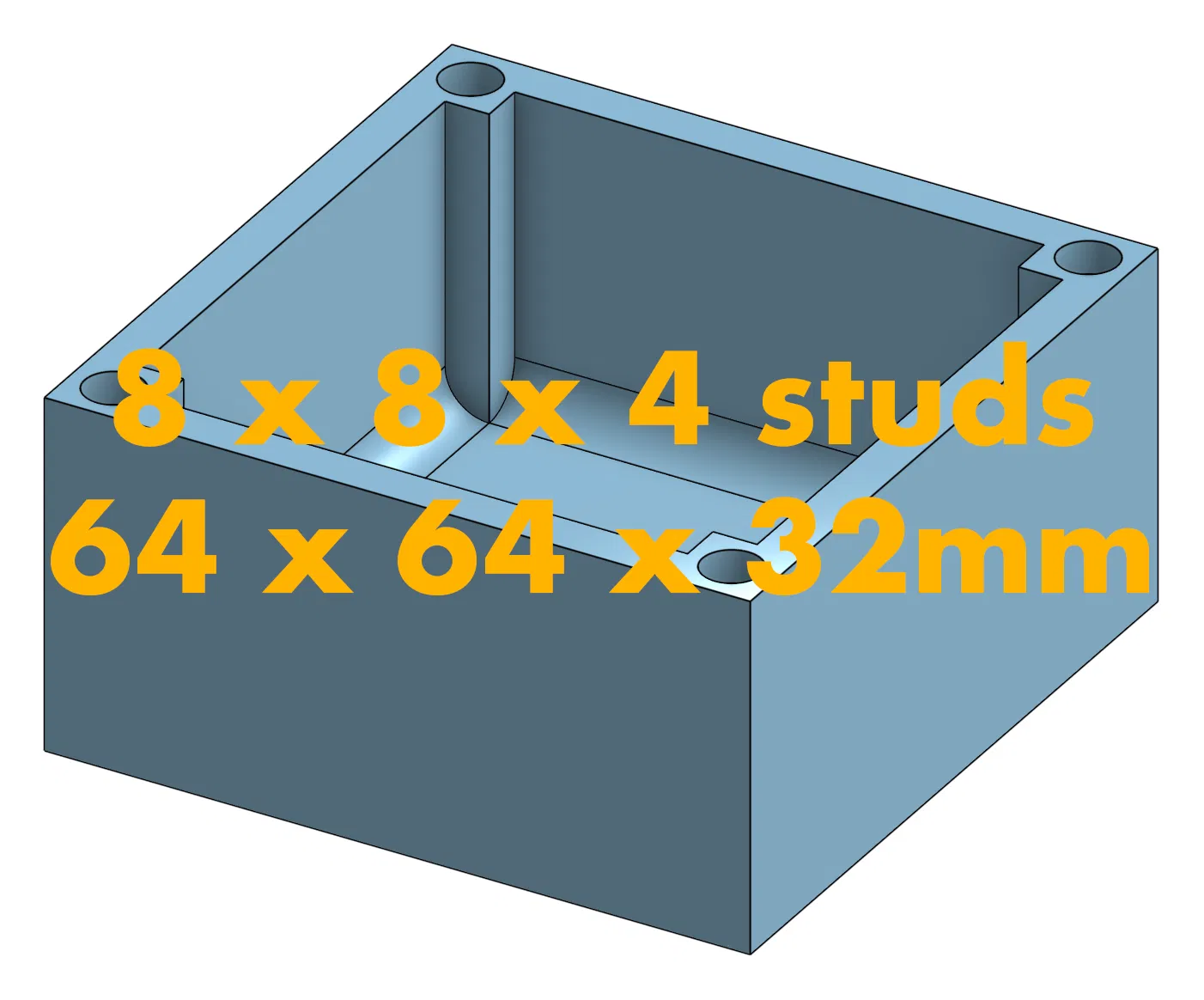

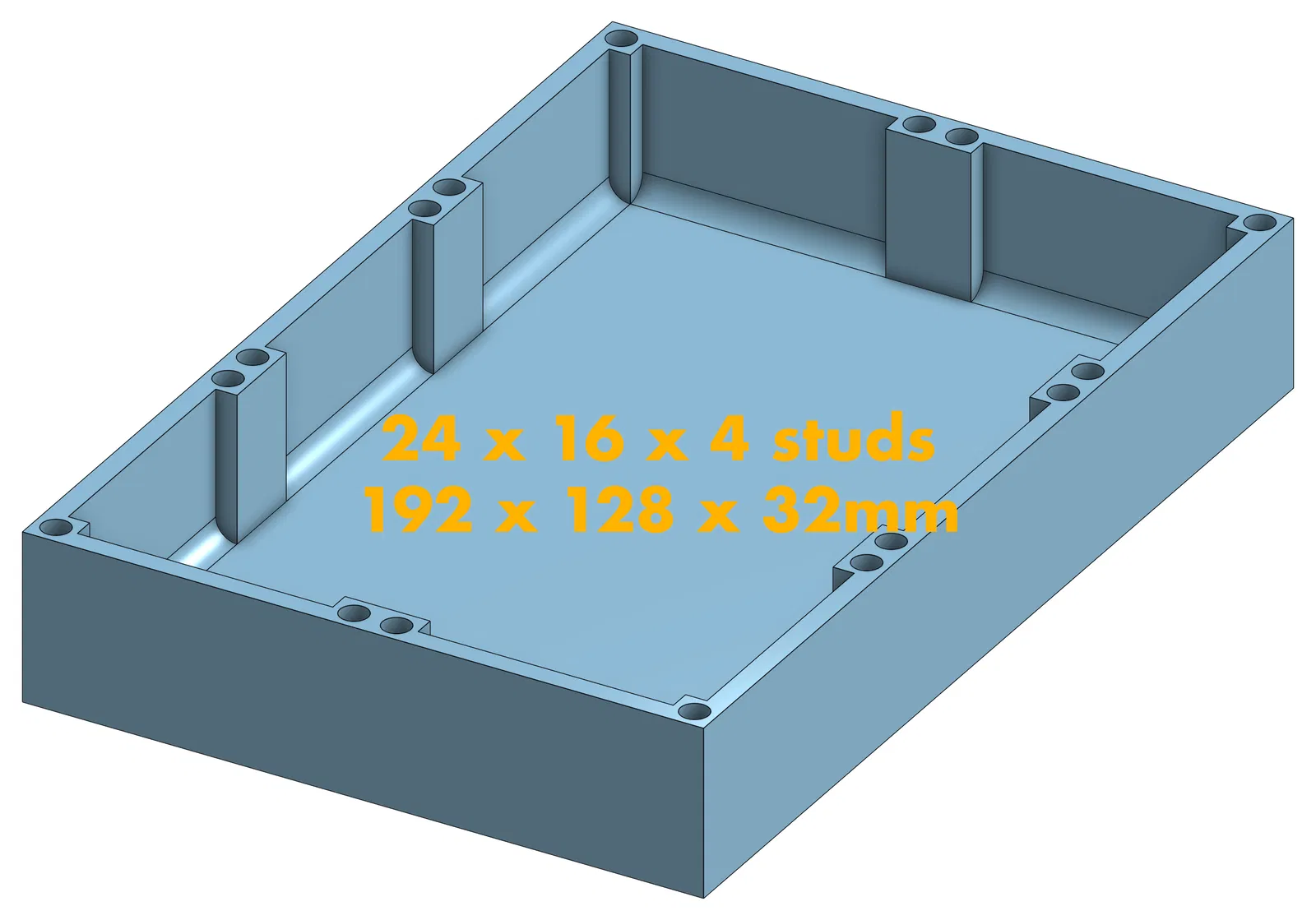

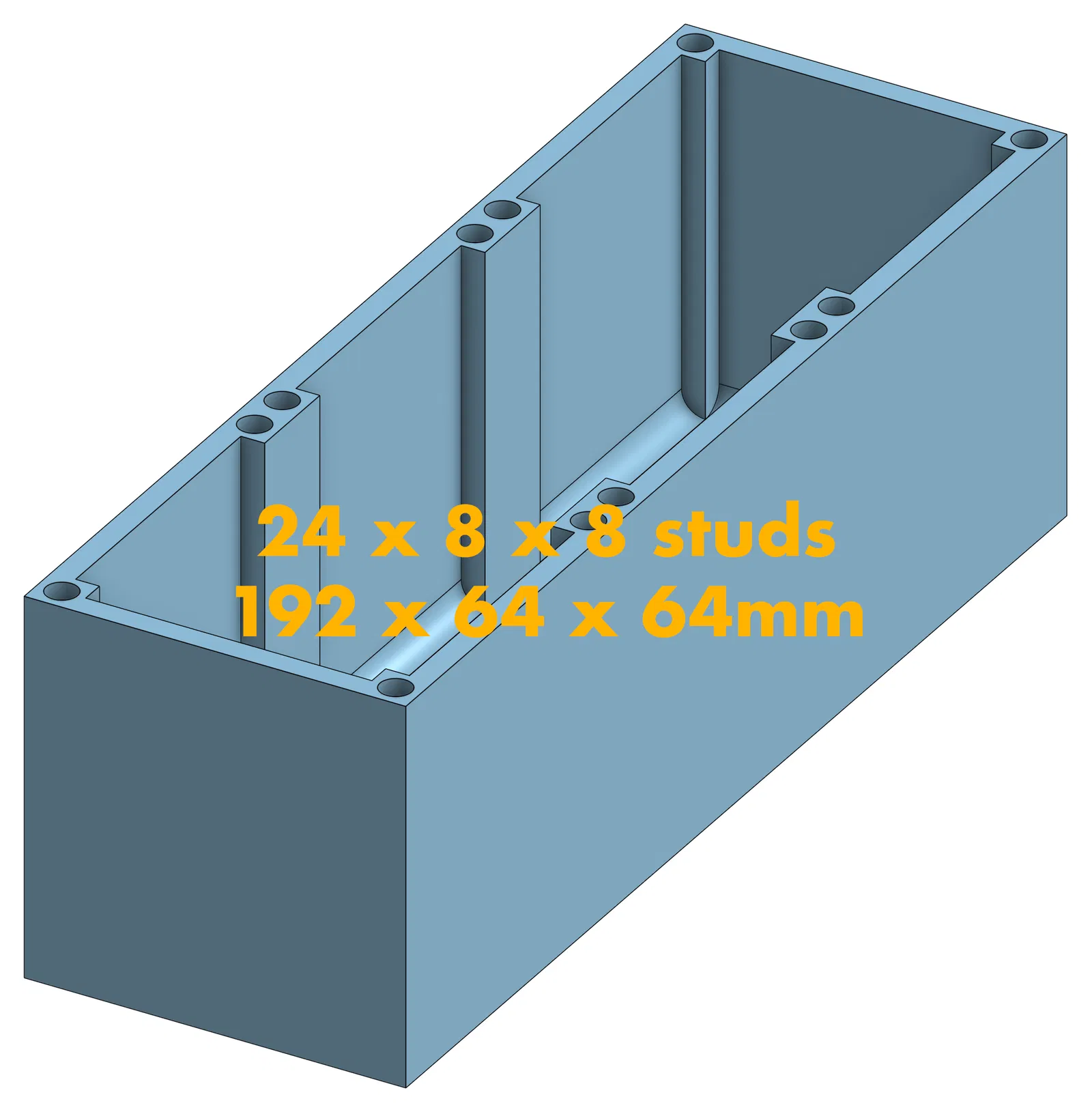

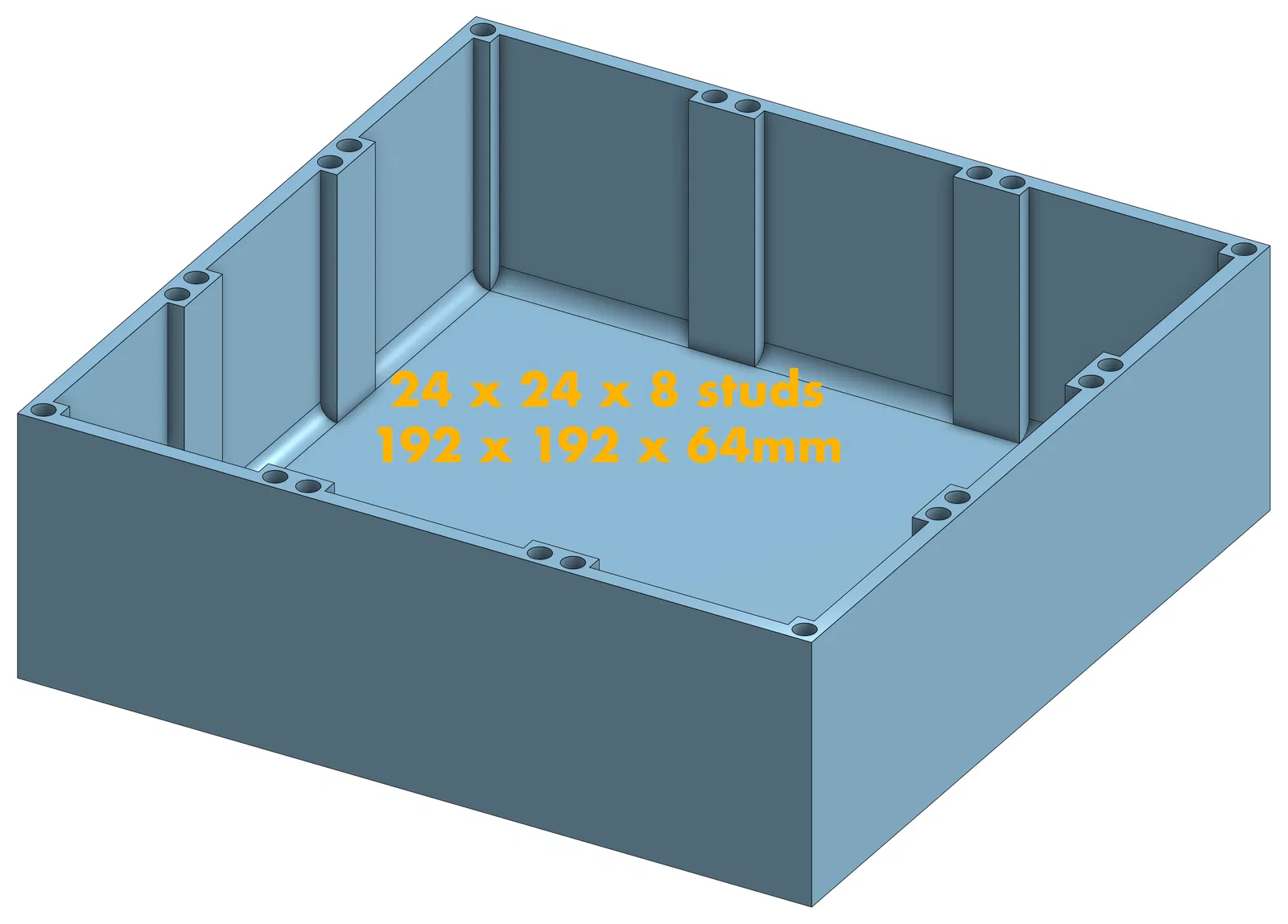

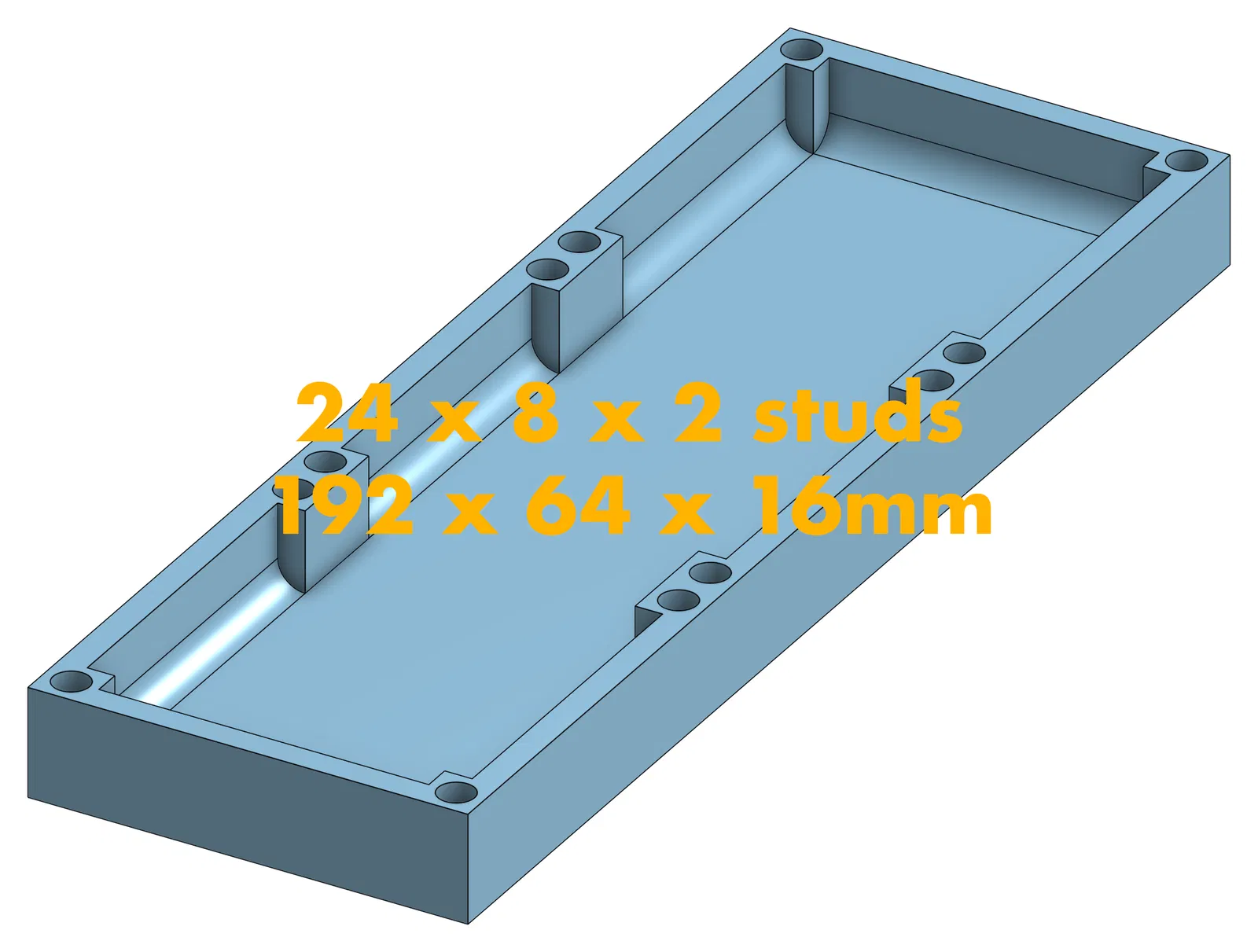

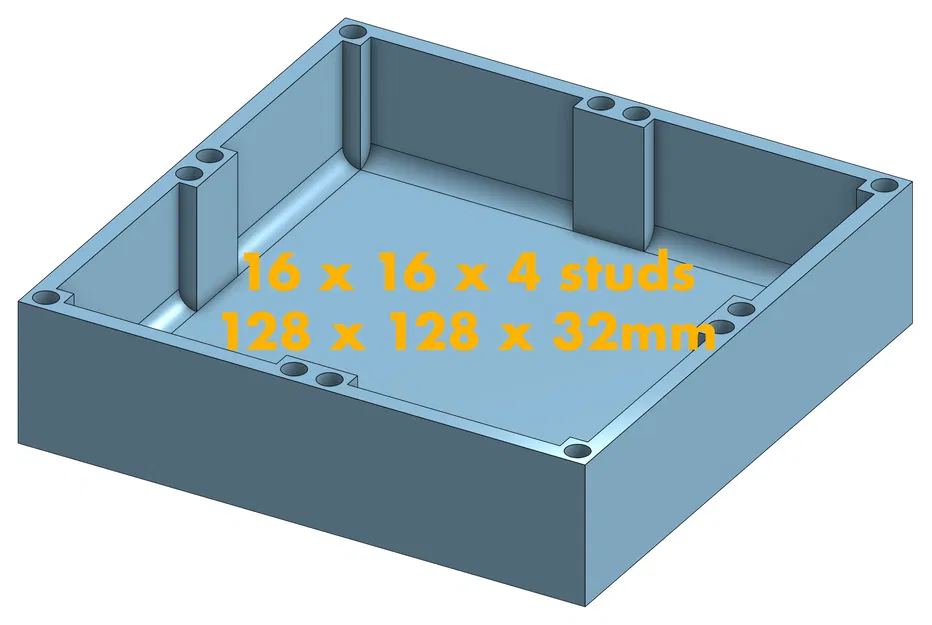

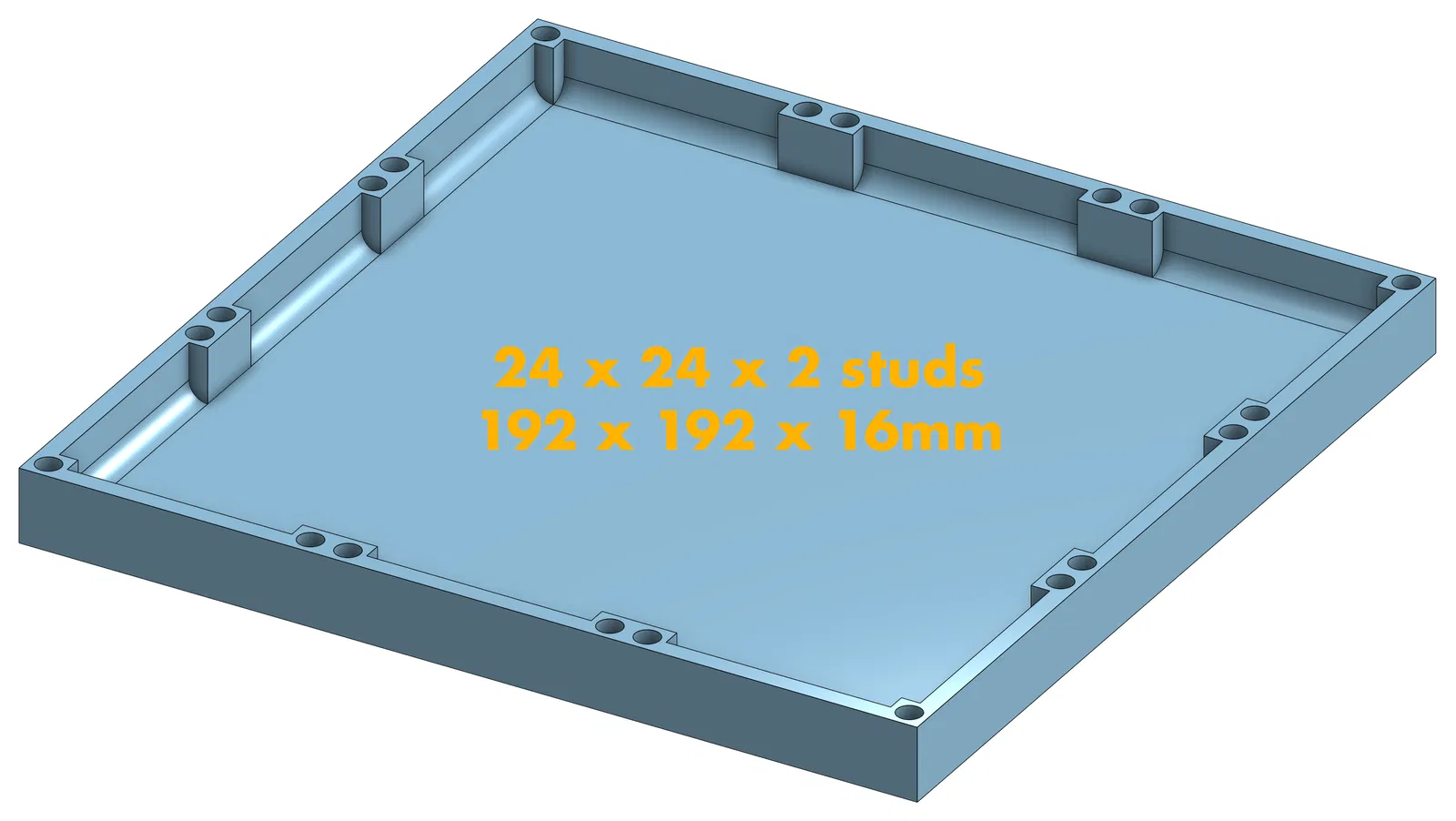

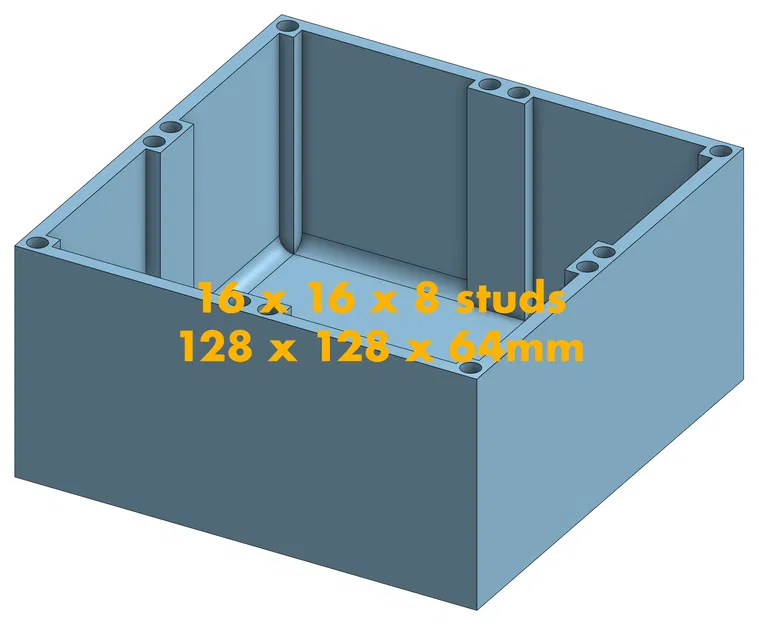

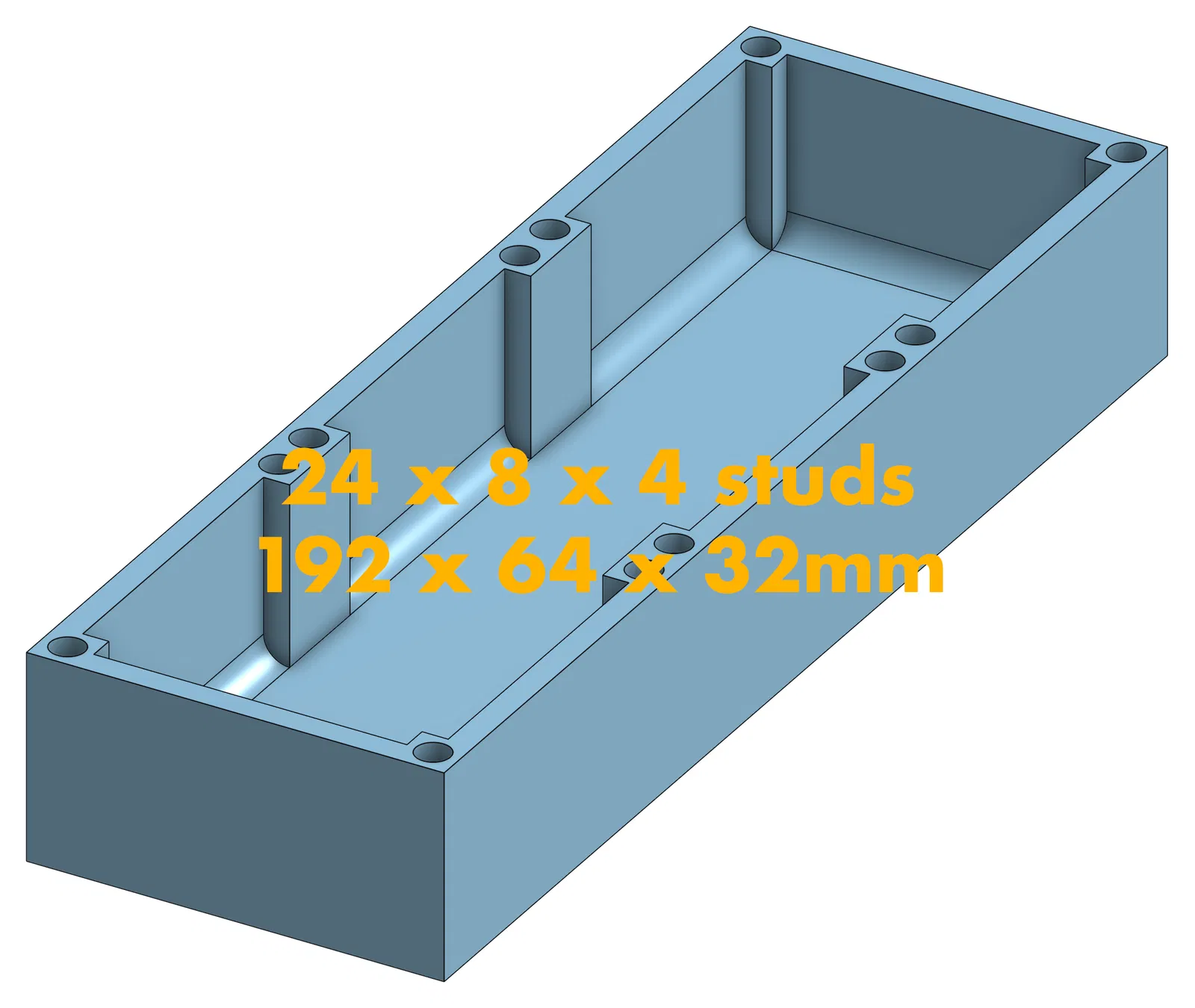

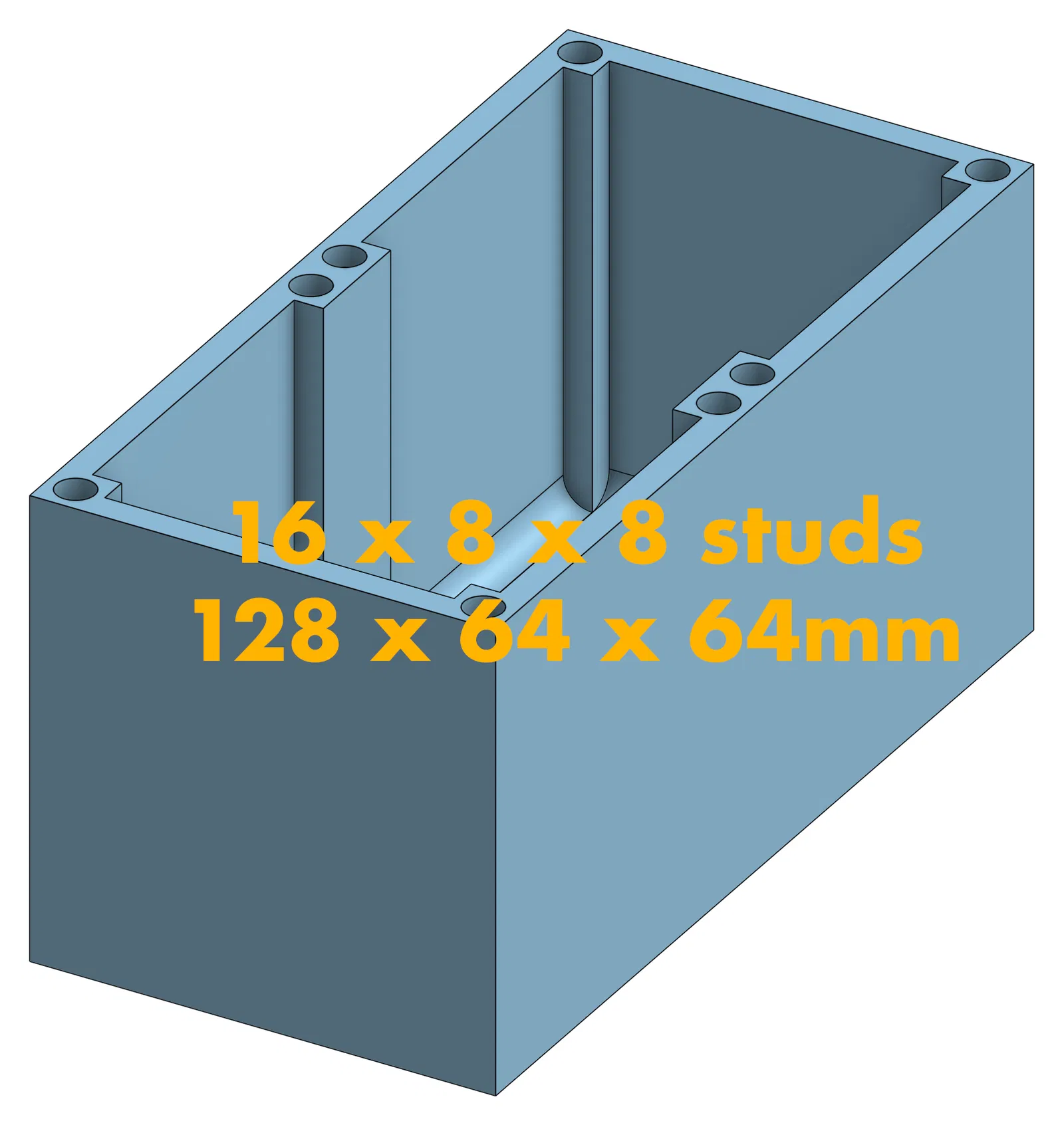

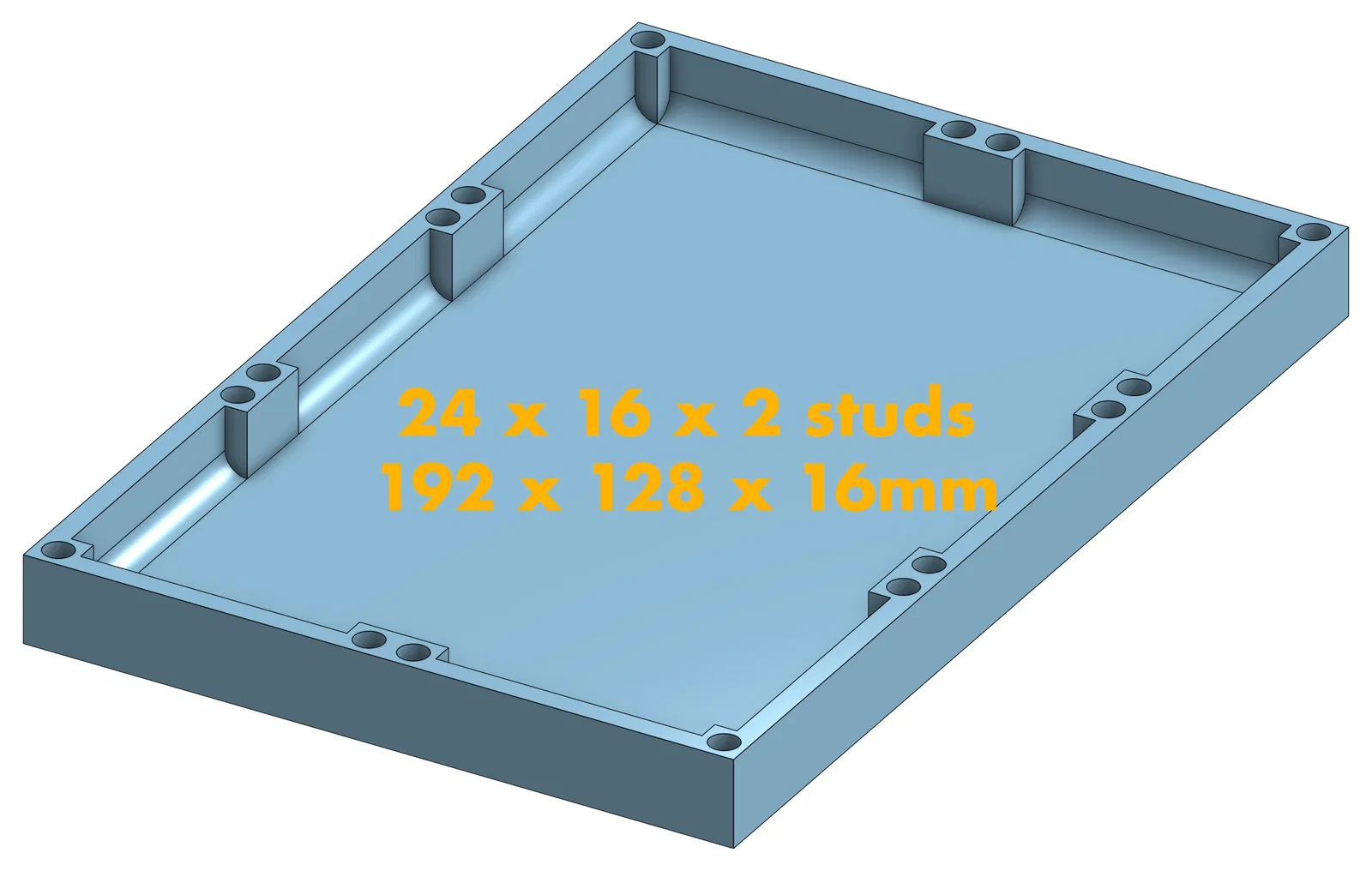

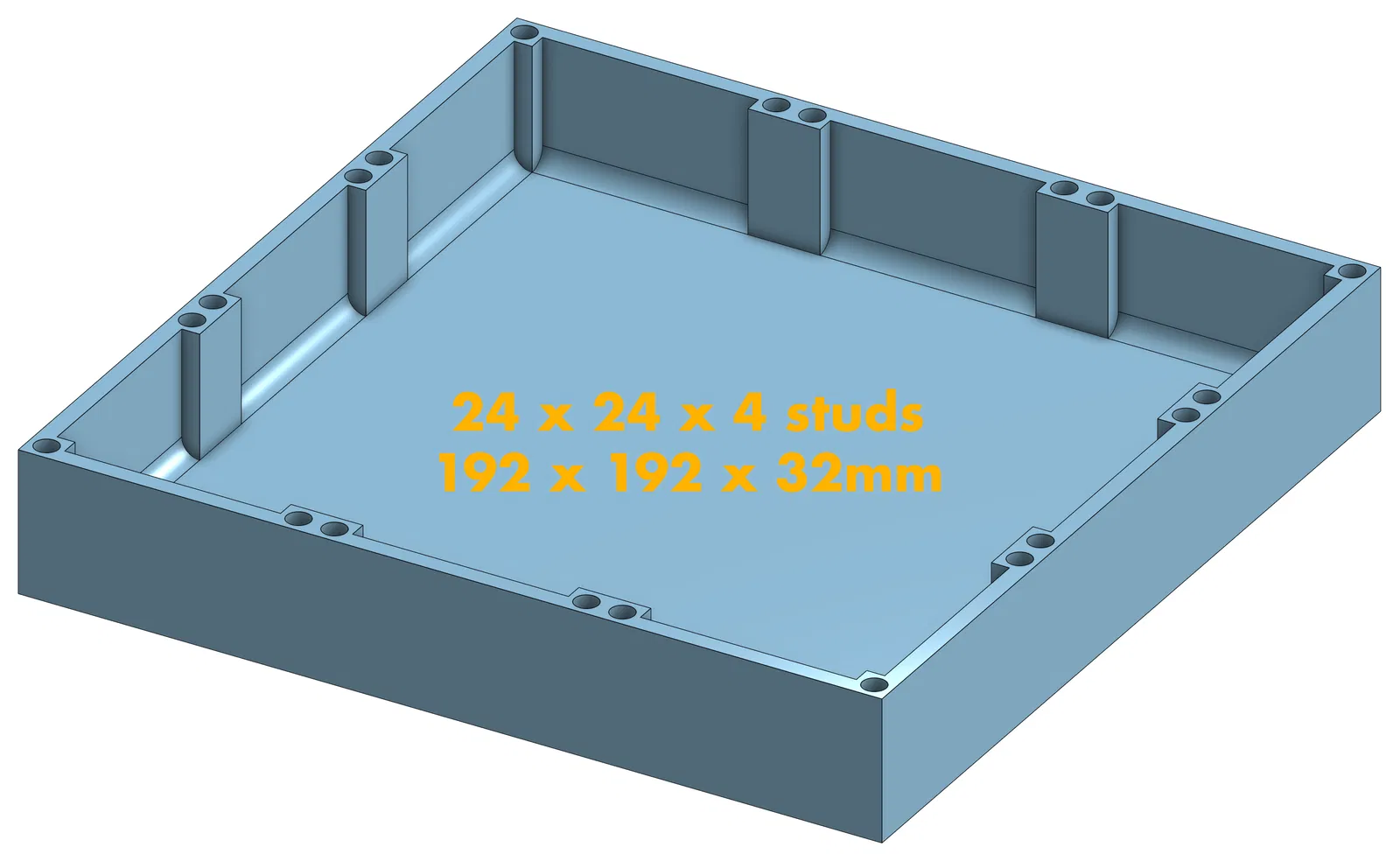

Tui đã thiết kế hệ thống này từ một mô hình tham số để xuất ra khay và hộp với nhiều kích cỡ và độ sâu khác nhau. Mô-đun cơ bản có kích thước khoảng 8x8x2 stud đo bên ngoài. Tui đã tạo ra các mô hình có chiều rộng từ 1 đến 3 mô-đun, chiều dài từ 1 đến 3 mô-đun và chiều sâu từ 1 đến 4 mô-đun. Cái lớn nhất có kích thước khoảng 24x24x8 stud đo bên ngoài. Các bức tường dày khoảng nửa stud với một góc bo tròn nửa stud ở dưới đáy để dễ dàng lấy các chi tiết ra.

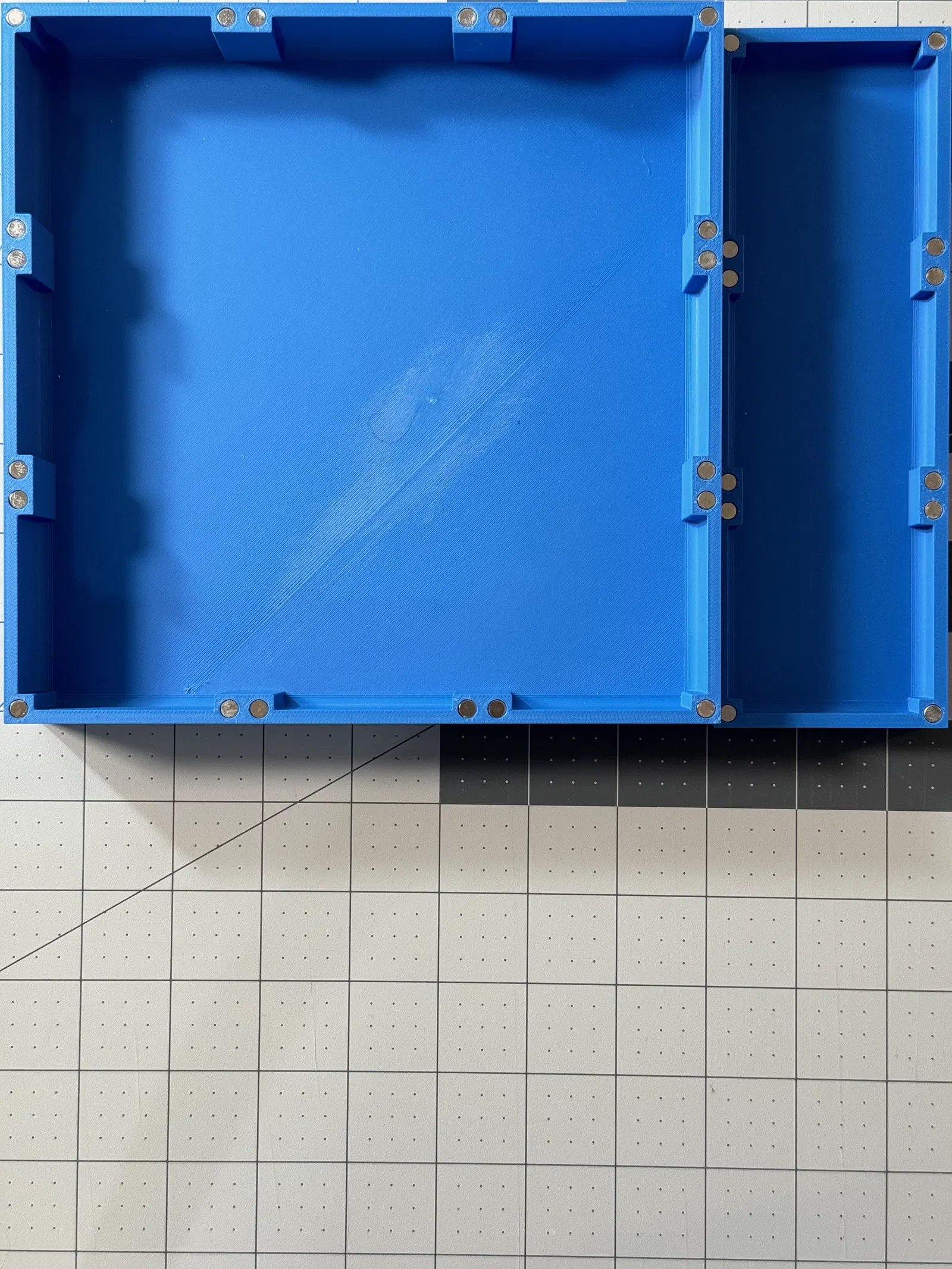

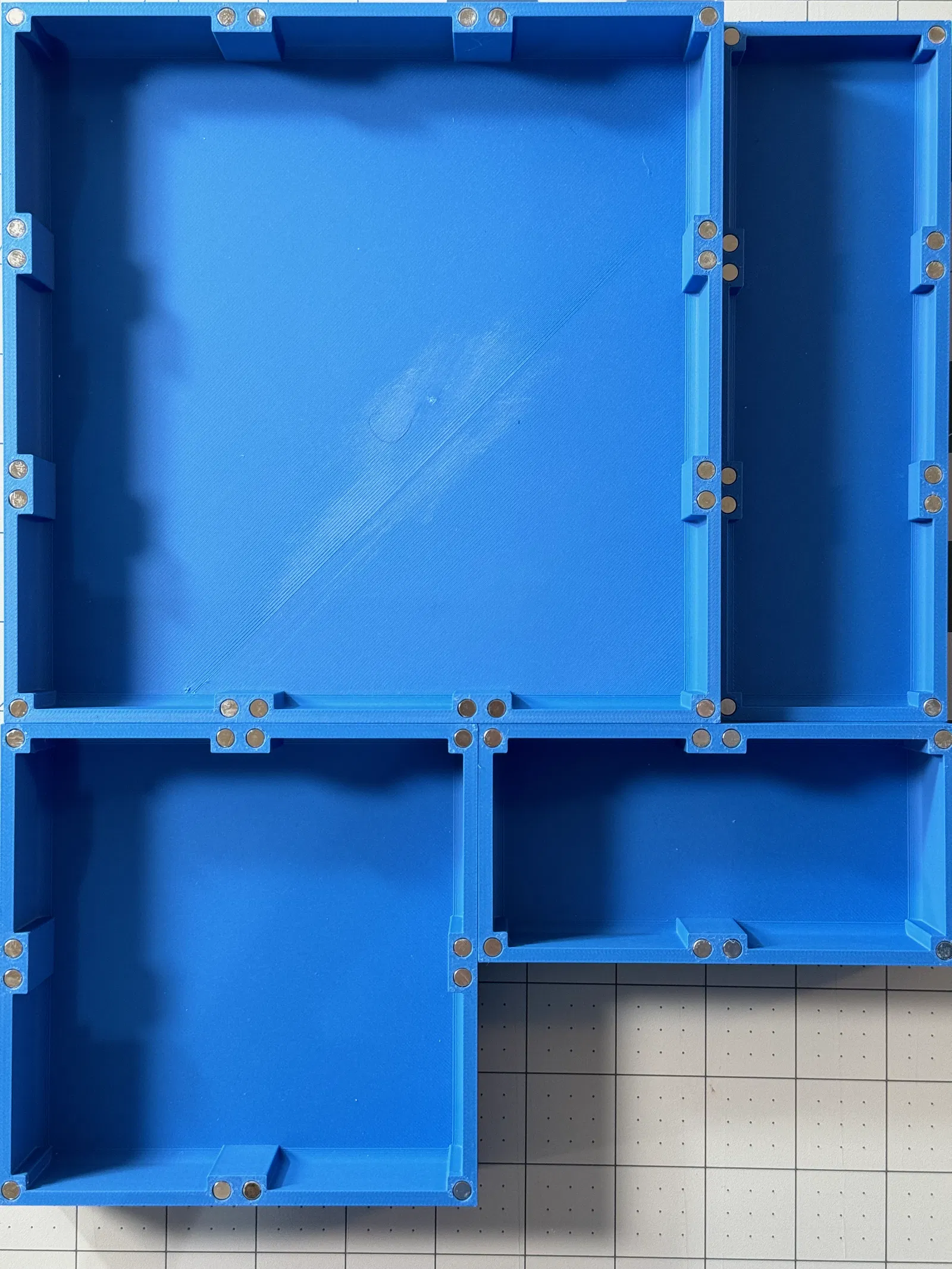

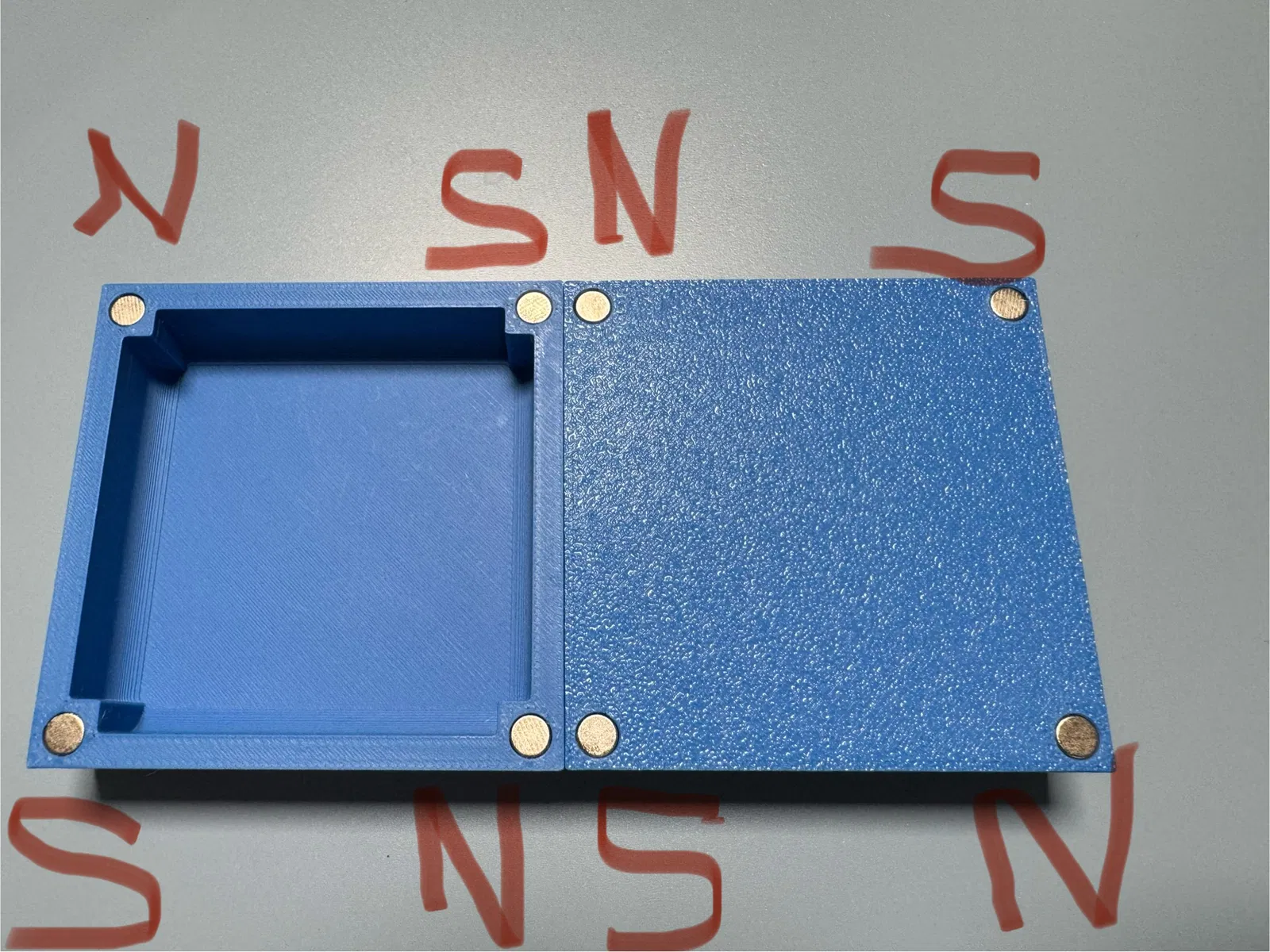

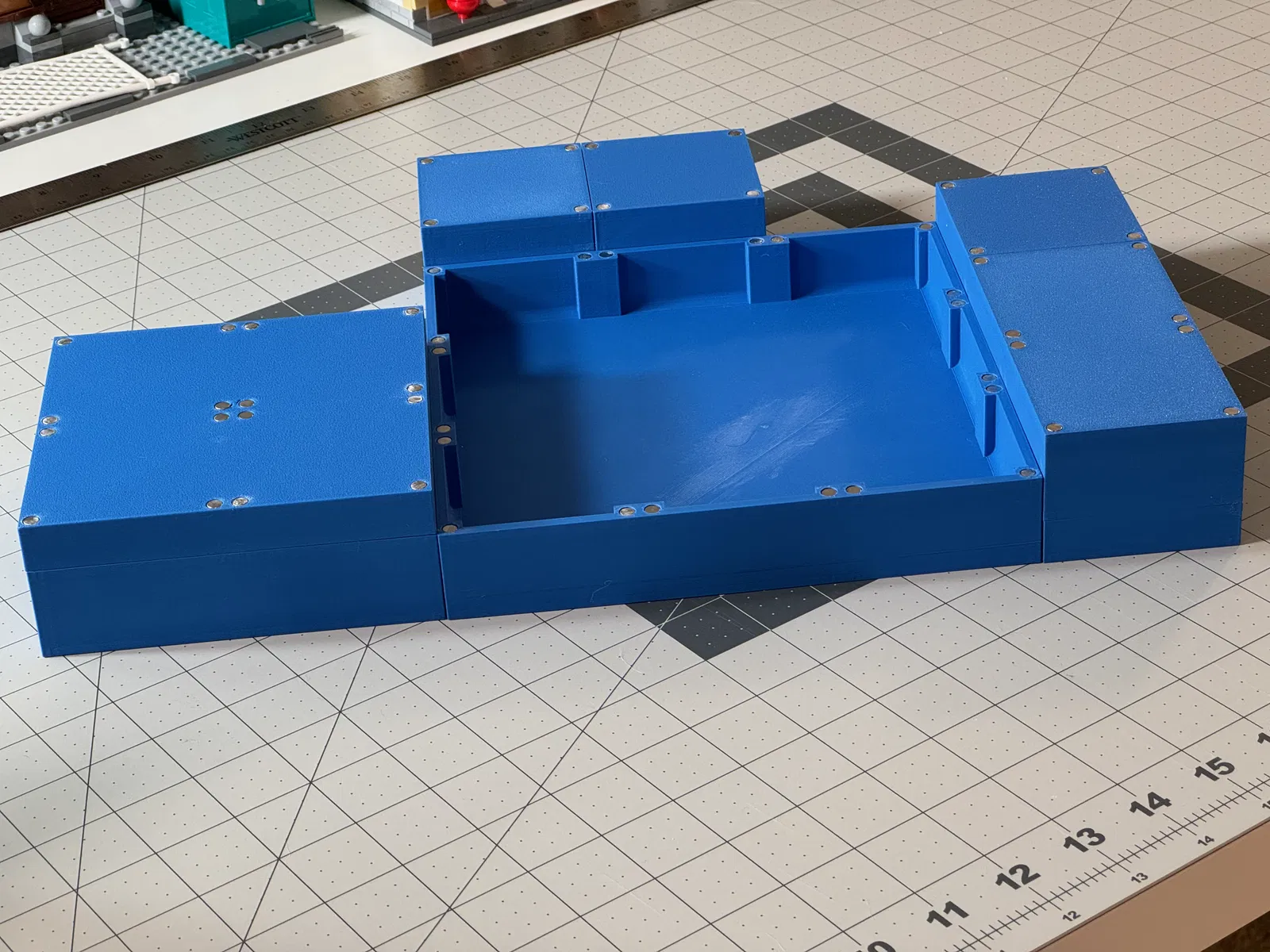

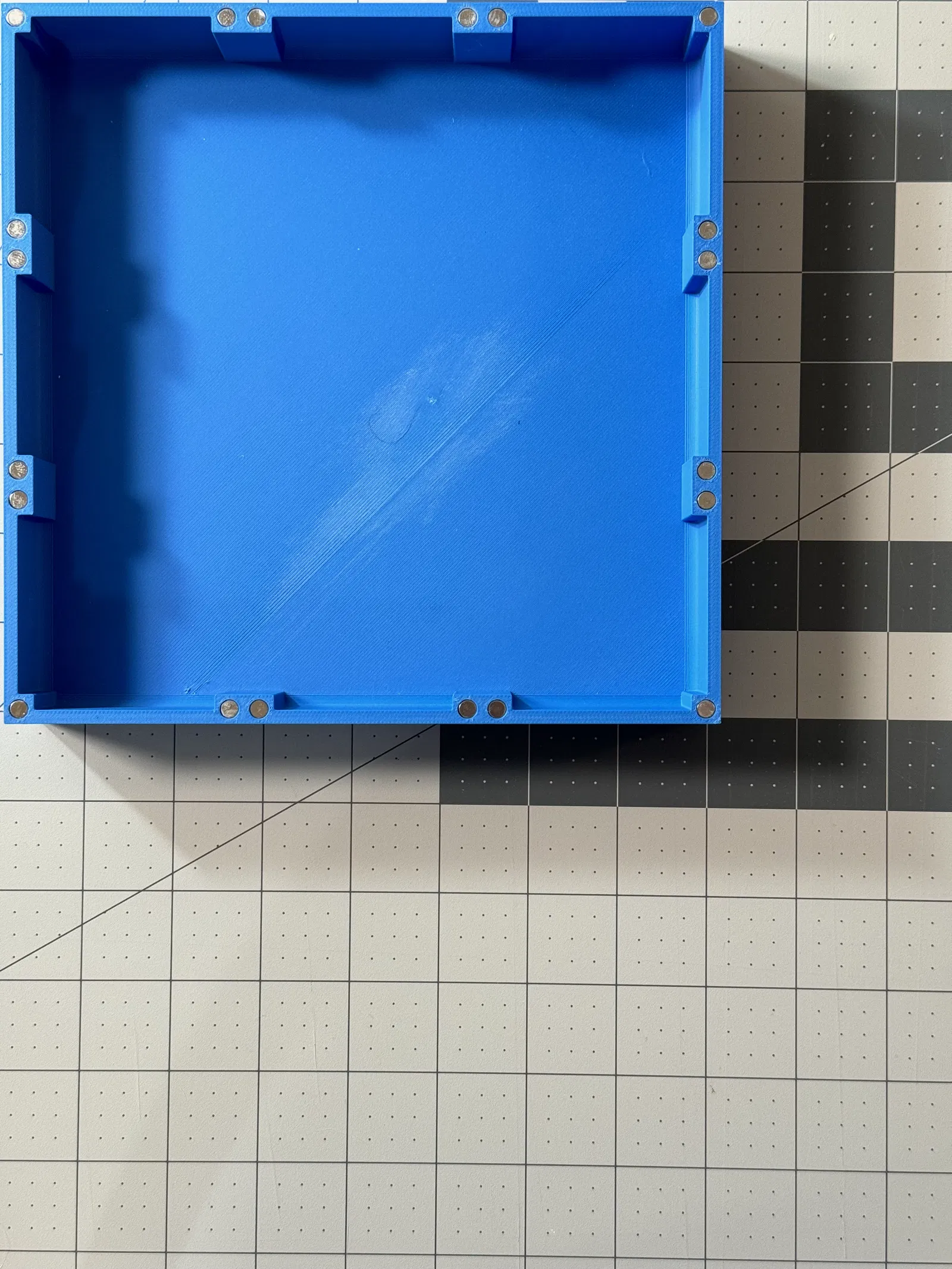

Nam châm được đặt ở bên trong của tất cả 8 góc của khối lăng trụ mô-đun với hướng cực xen kẽ. Điều này cho phép các khay có một chút lực hút khi đặt cạnh nhau, nhưng quan trọng hơn là cho phép các khay xếp chồng lên nhau HOẶC mặt trên với mặt trên HOẶC mặt dưới với mặt dưới. Xem hình cuối để biết thêm chi tiết về định hướng nam châm.
Xem hồ sơ của tui để biết các mô-đun có kích thước khác:
8x8x2 8x16x2 8x24x2
8x8x4 8x16x4 8x24x4
8x8x8 8x16x8 8x24x8
16x16x2 16x24x2 16x16x4
16x24x4 16x16x8 16x24x8
24x24x2 24x24x4 24x24x8
Các khay này sử dụng nam châm Neodymium 5x3mm - thường có sẵn trên Amazon hoặc các trang tương tự với giá 2-3 xu mỗi cái.
Nam châm cần thiết:
8x8 - 8 8x16 - 16 8x24 - 24 16x16 - 28 16x24 - 40 24x24 - 56
Bạn có thể dễ dàng lắp ít nam châm hơn nếu muốn.
Lưu ý rằng việc lắp nam châm sẽ tạo ra một "hướng" cho các khay có chiều rộng không khớp với chiều dài. Về cơ bản, hai khay "chữ nhật" sẽ luôn muốn song song với nhau hoặc vuông góc, vì vậy hãy ghi nhớ điều này khi lắp nam châm.

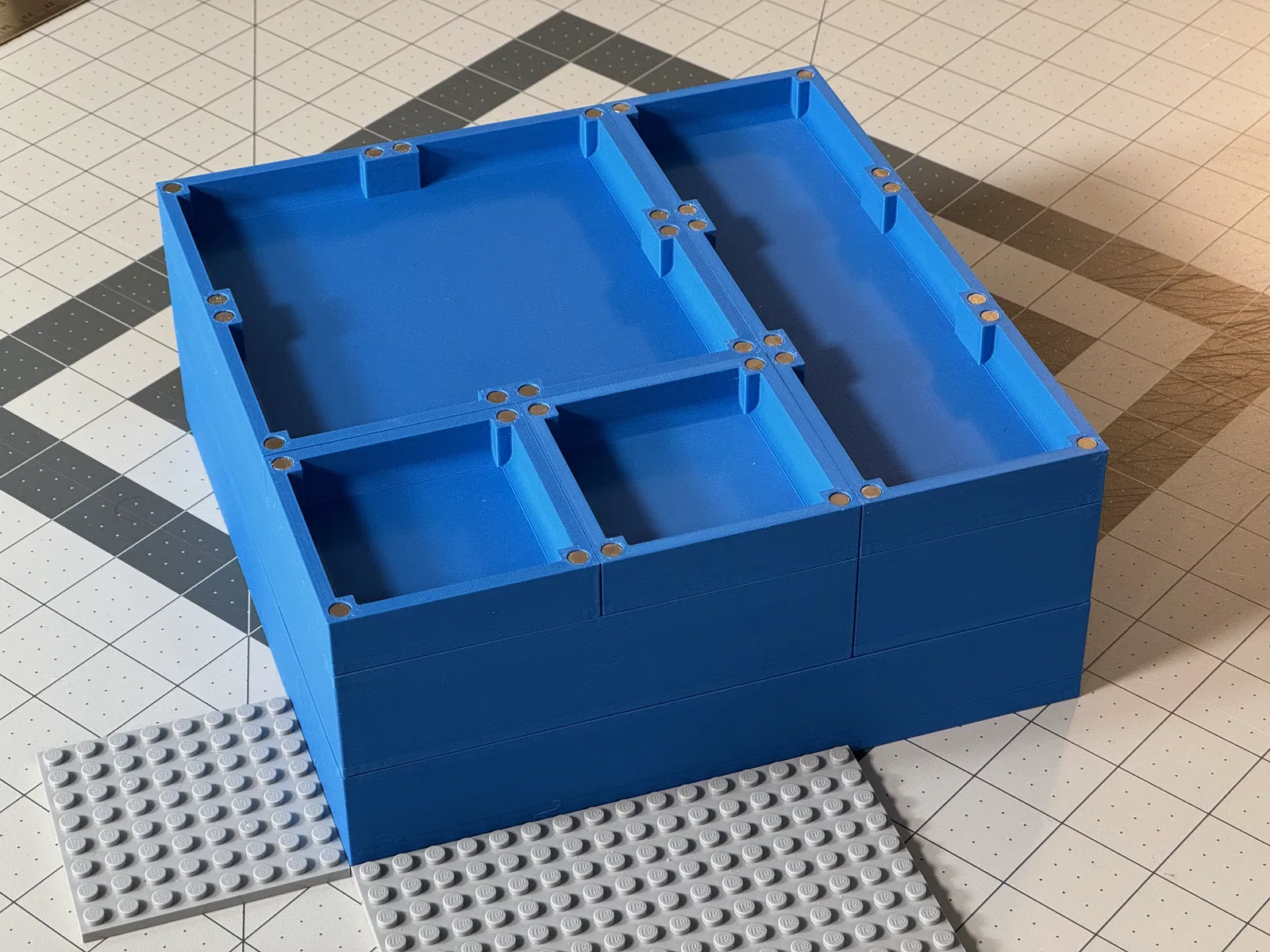

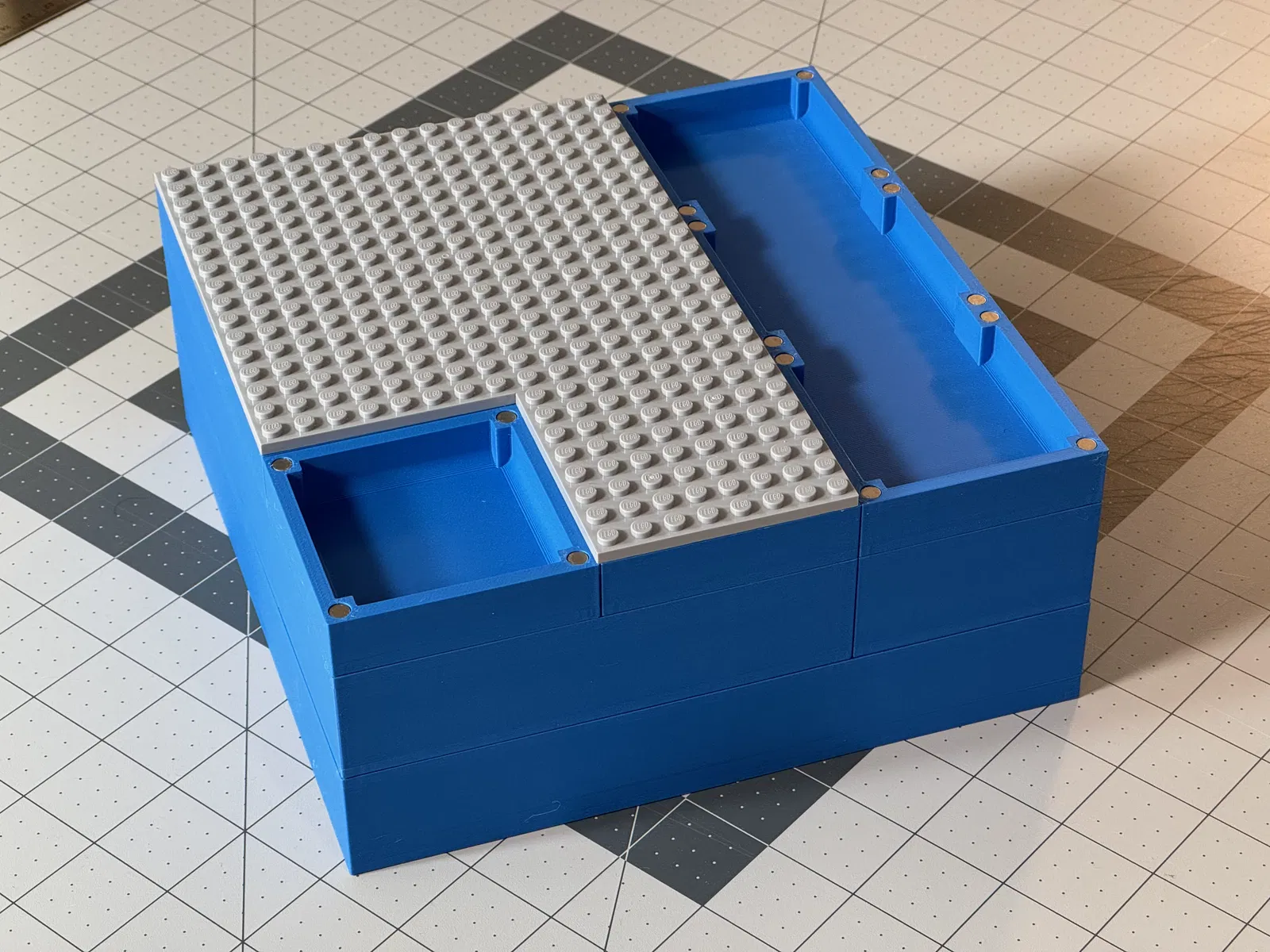

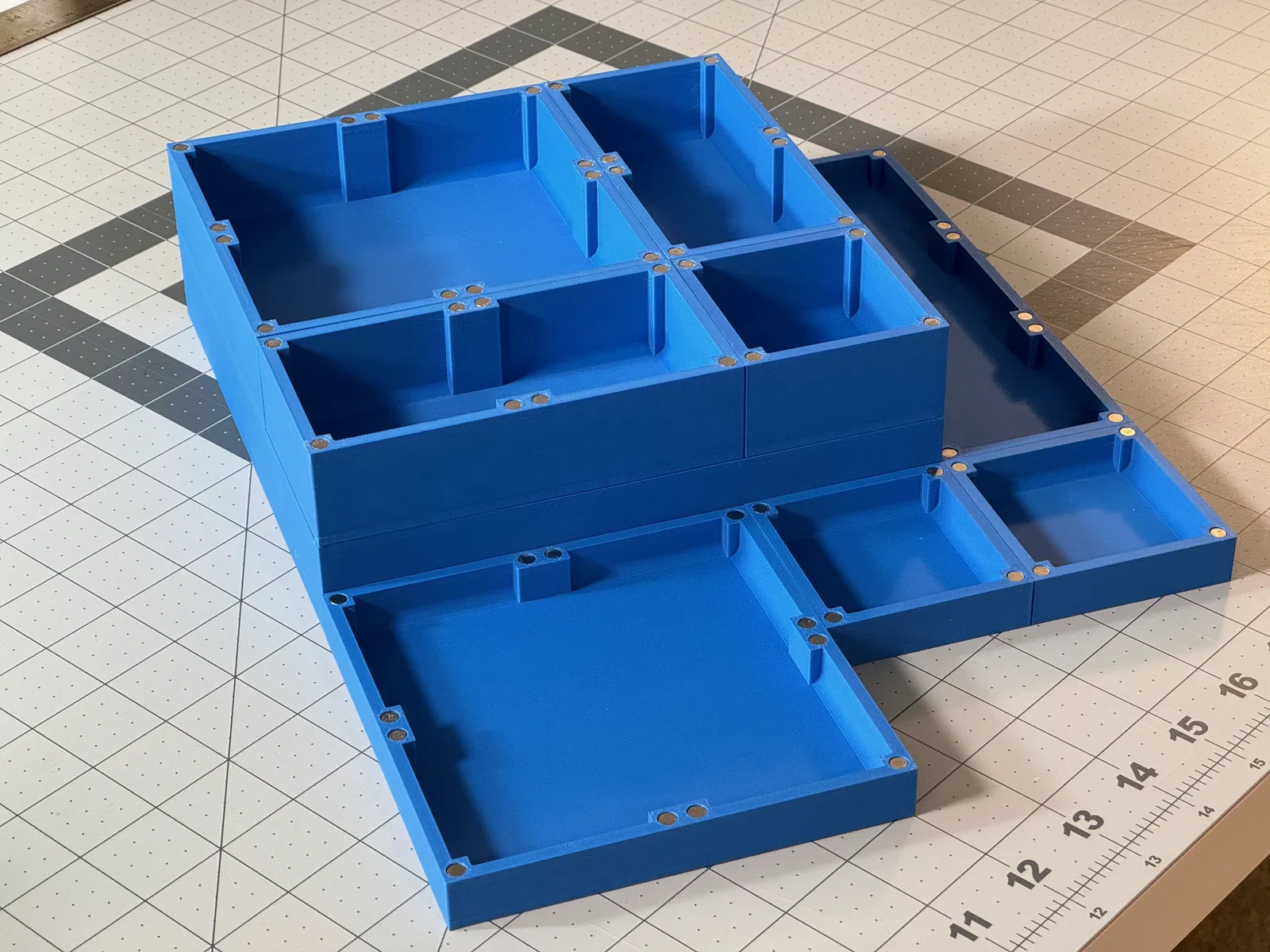

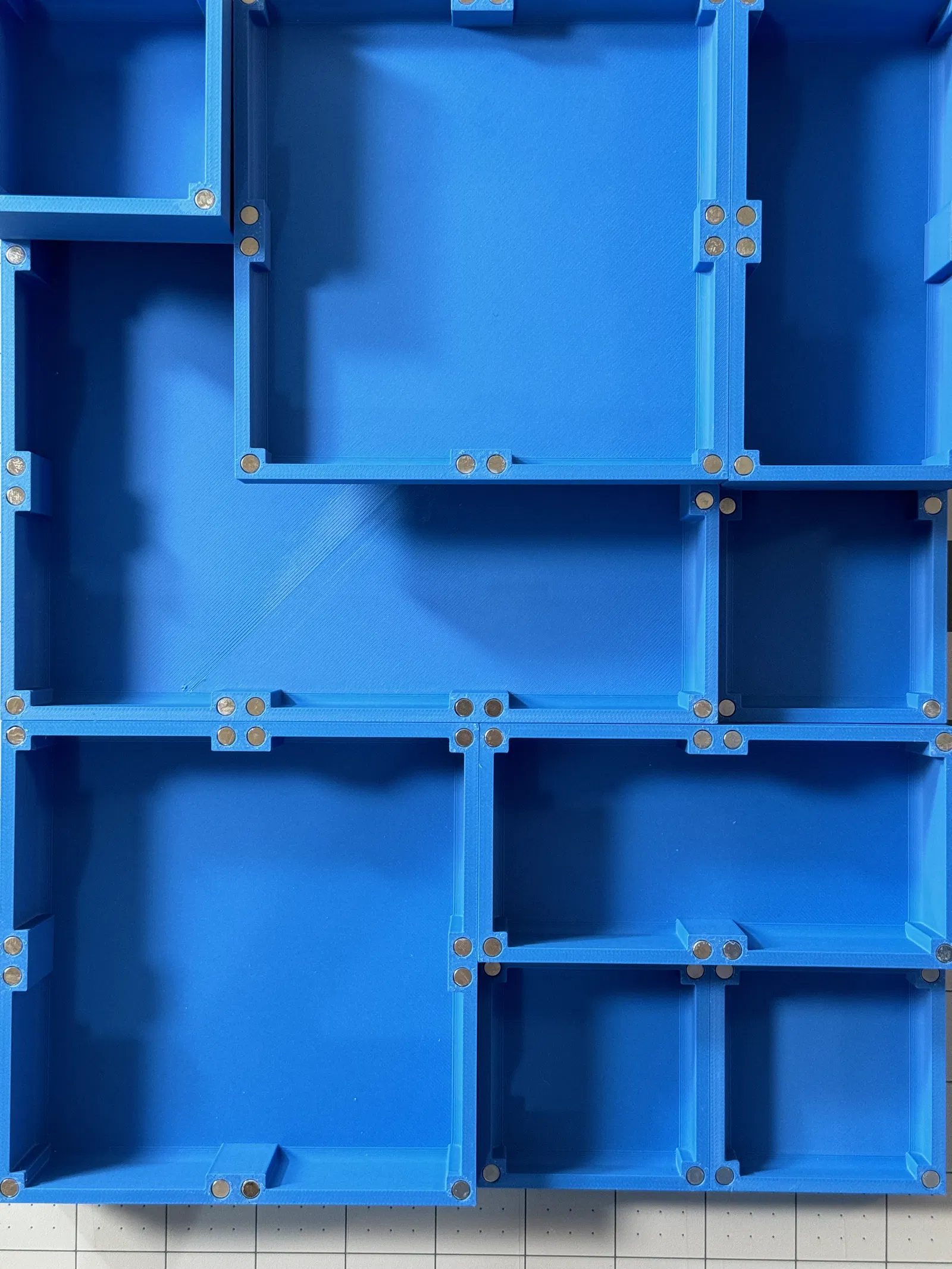

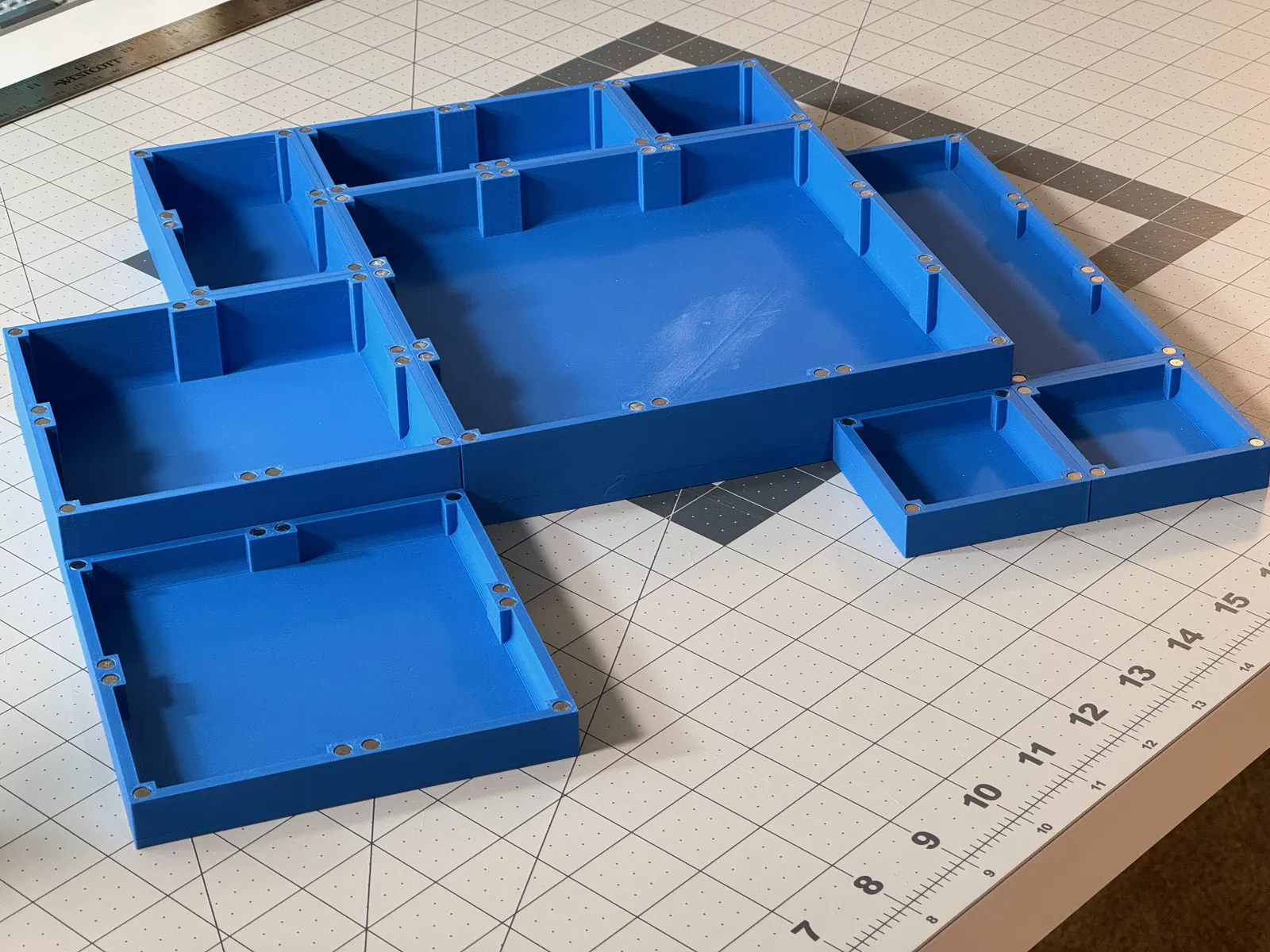

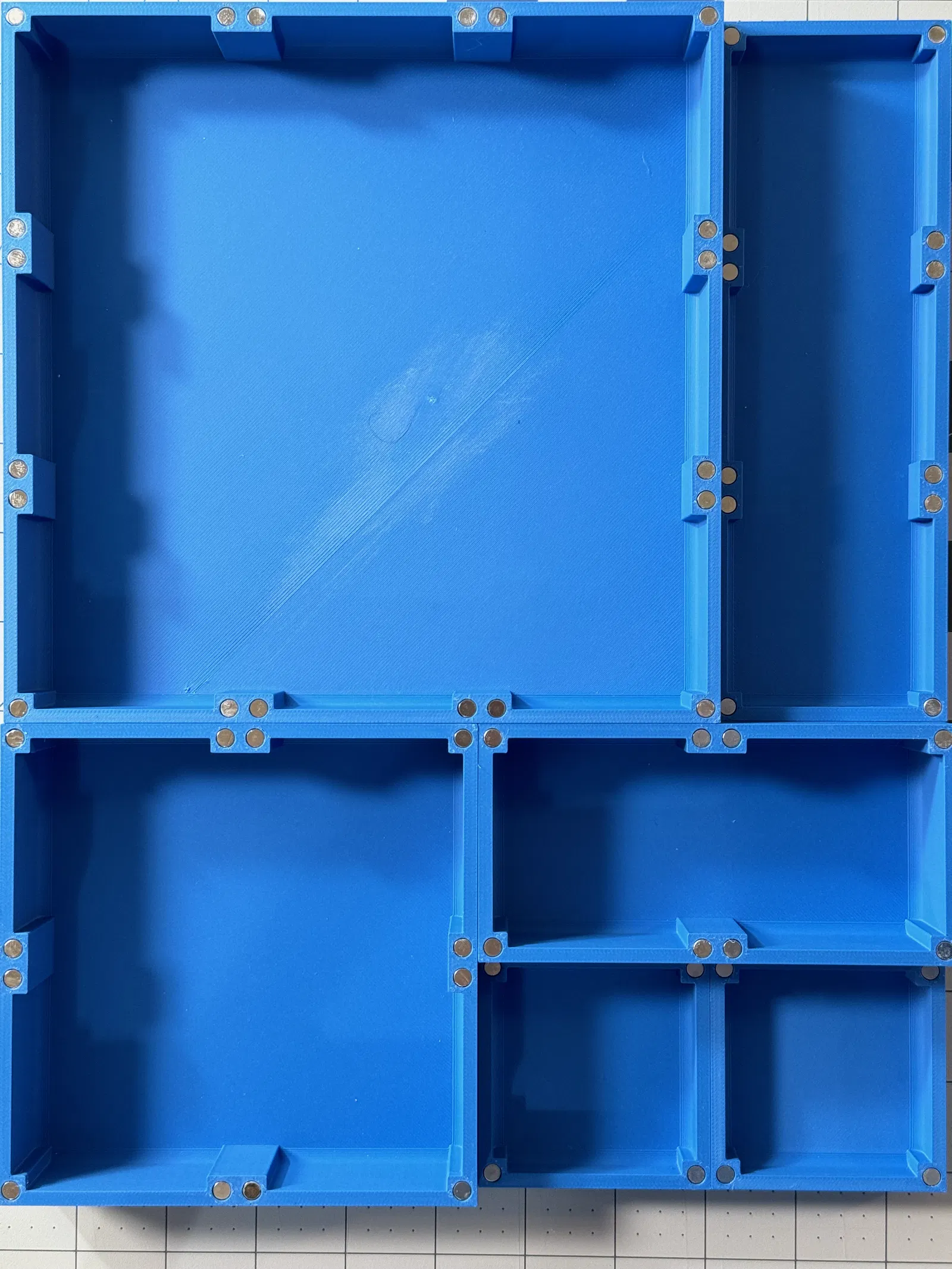

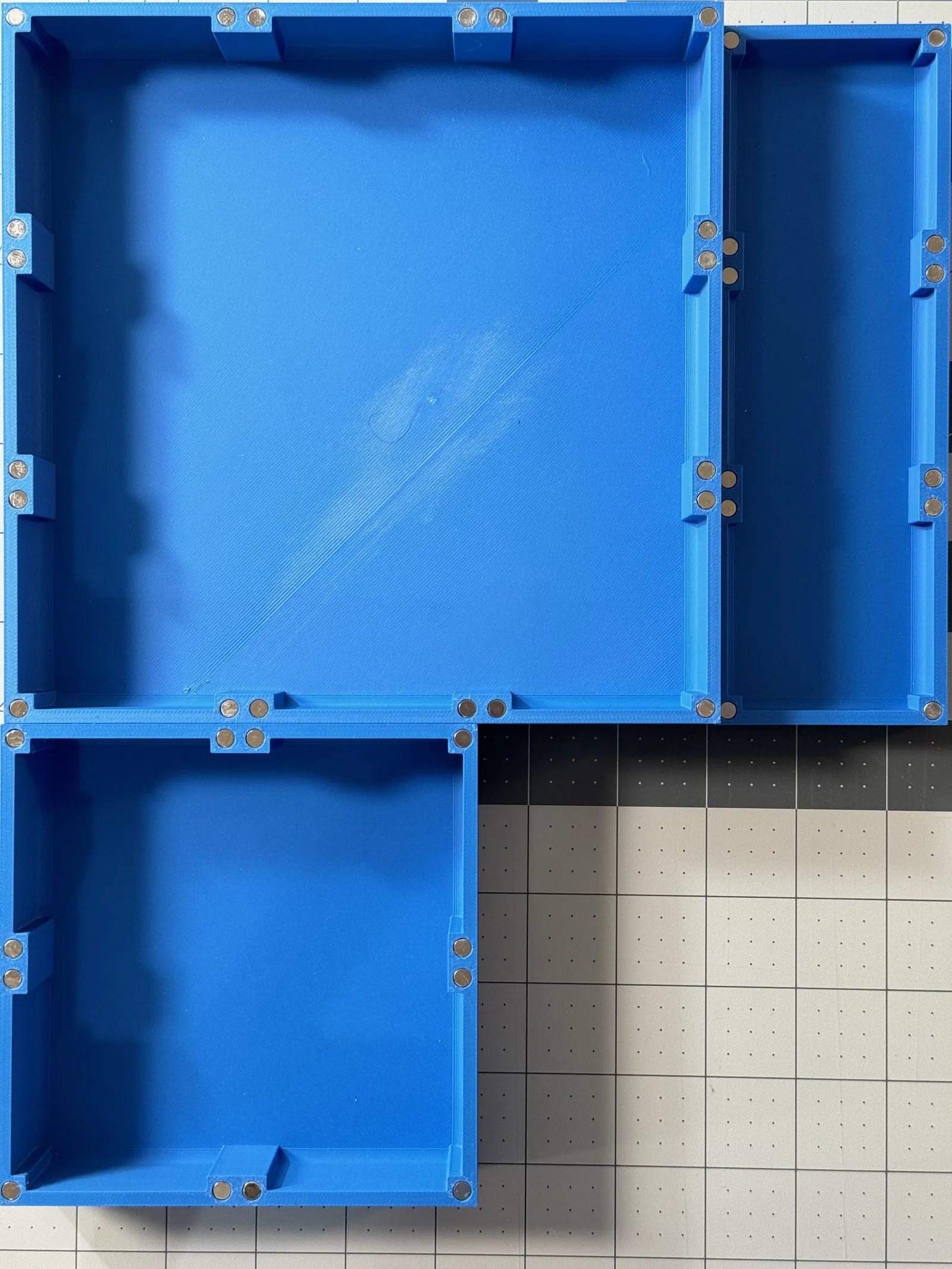

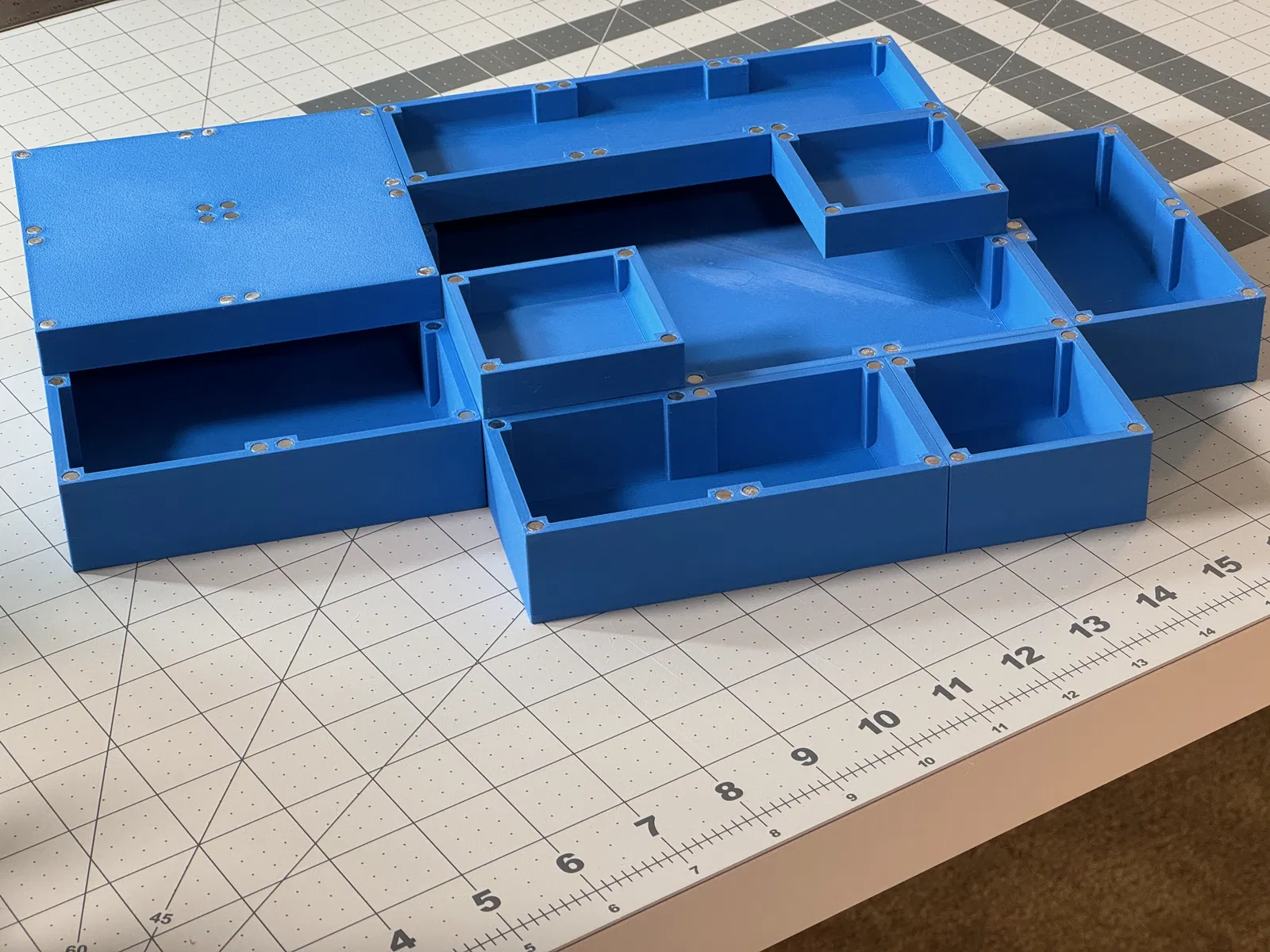

Các khay trong hình đều được in bằng Bambu PLA Matte trên máy Bambu Labs P1S bằng cấu hình Standard @BBL X1C 0.20mm mặc định và không cần hỗ trợ. Tui đoán bạn có thể giảm infill mà không gặp vấn đề gì. Thông thường bạn có thể đặt vừa một lưới mô-đun 3x3 trên một bàn in duy nhất - tức là một khối 24x24x? hoặc chín khối 8x8x? hoặc bất kỳ kích thước nào ở giữa.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
