Gimbal 2 Trục cho GoPro Hero 4 trên Reptile 500 MWC (TBS Discovery Clone)

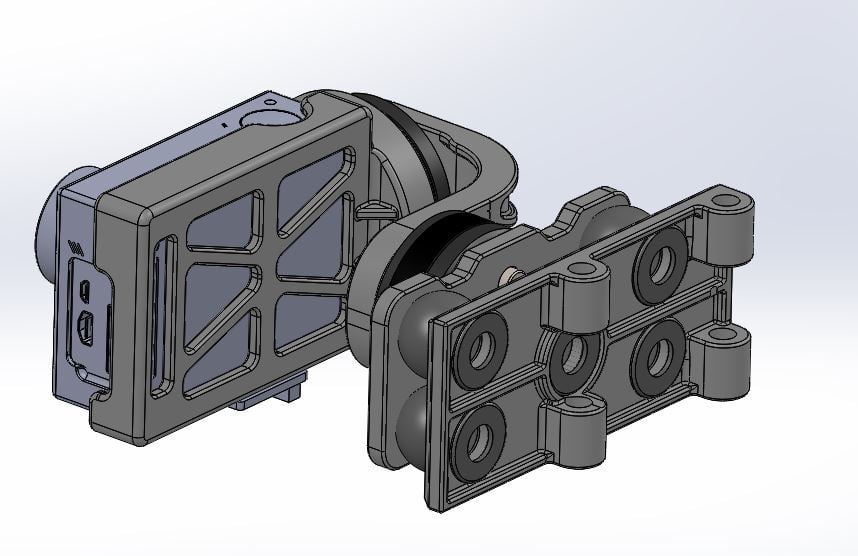

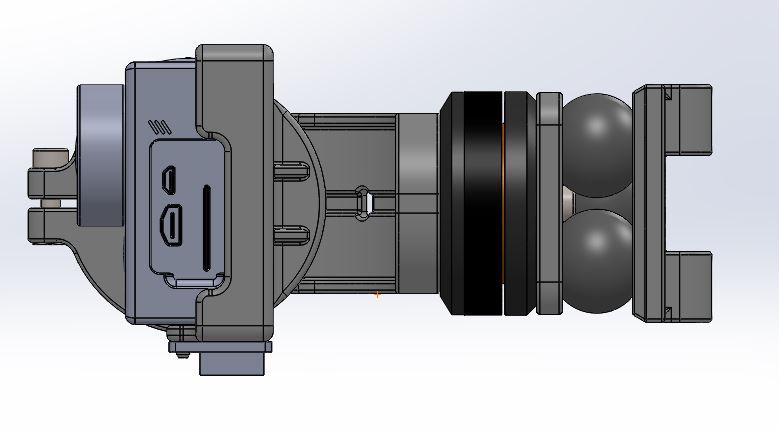

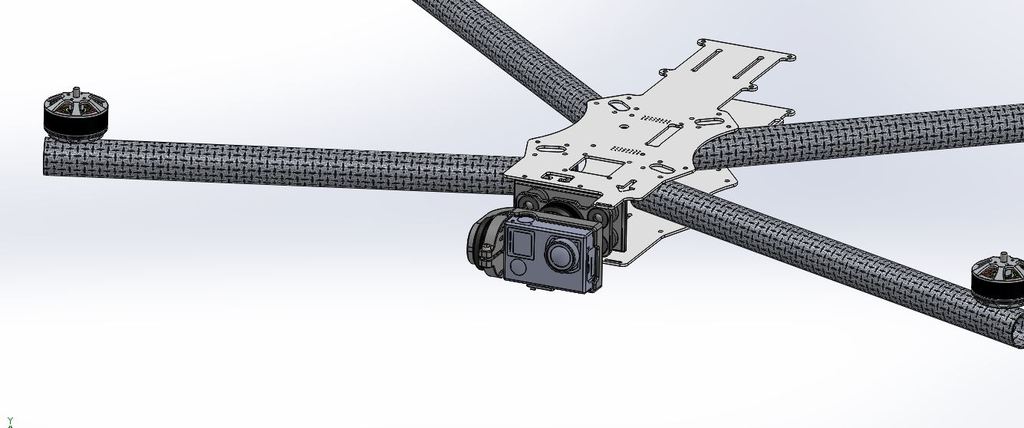

Đây là gimbal 2 trục dành cho Reptile 500 MWC (Bản sao TBS Discovery).

(http://www.aliexpress.com/item/REPTILE-MWC-X-Mode-Full-Carbon-Fiber-Alien-Multicopter-500mm-Quadcopter-Frame-Black/32459603563.html)

Được thiết kế đặc biệt cho GoPro Hero 4 Black (86.3 gr) và các máy ảnh có kích thước và trọng lượng tương đương.

Các bộ phận có thể in, trọng lượng được tính toán dựa trên Nylon (PA-12).

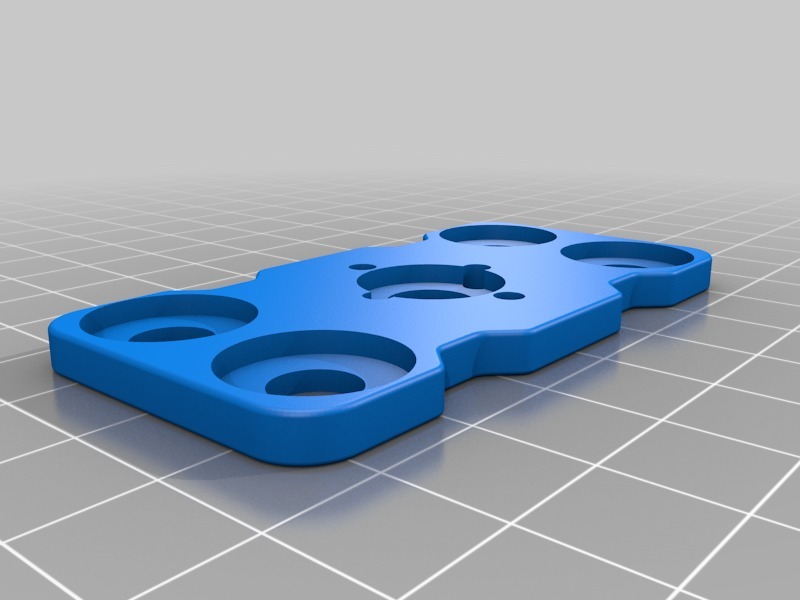

1. Đế (12.4 gr)
2. Đế Roll (7 gr)
3. Thanh nối Roll (11 gr)
4. Khung GoPro (15.5 gr), bo mạch IMU theo thiết kế Storm32 BCG, 16 x 19 mm với hai lỗ cách tâm 14 mm. (Có thể điều chỉnh cho các module IMU khác bằng cách bẻ gãy chân 2 mm)

Các bộ phận bổ sung cần mua:

1. Động cơ GMB2804 (100T), x2, (41.2 gr mỗi cái). http://rctimer.com/product-1075.html.
2. Vít đầu trụ, x1, M3x12. (https://mdmetric.com/fastindx/uc20_27.pdf)
3. Vít đầu trụ, x12, M3x6. (https://mdmetric.com/fastindx/uc20_27.pdf)
4. Đai ốc, Din934, x1, M3. (https://mdmetric.com/fastindx/ud02_11.pdf)
5. Giá đỡ / bóng chống rung cao su, x5. (http://www.banggood.com/Diatone-Rubber-Damping-Ball-10pcs-For-RC-Multirotors-p-973470.html)
6. [Bộ điều khiển Gimbal Storm32 NT - Bất kỳ bộ nào có thể điều khiển các động cơ này (10 ohm)]

(https://www.banggood.com/custlink/DmDvdZLM0R) 7. Dây đeo hoặc dây thun GoPro để cố định máy ảnh vào khung.

Chia sẻ phản hồi của bạn nhé, tôi sẽ cố gắng hết sức để điều chỉnh nếu phù hợp.
