Móc treo Roll, Pan Gimbal Mini Talon Storm32

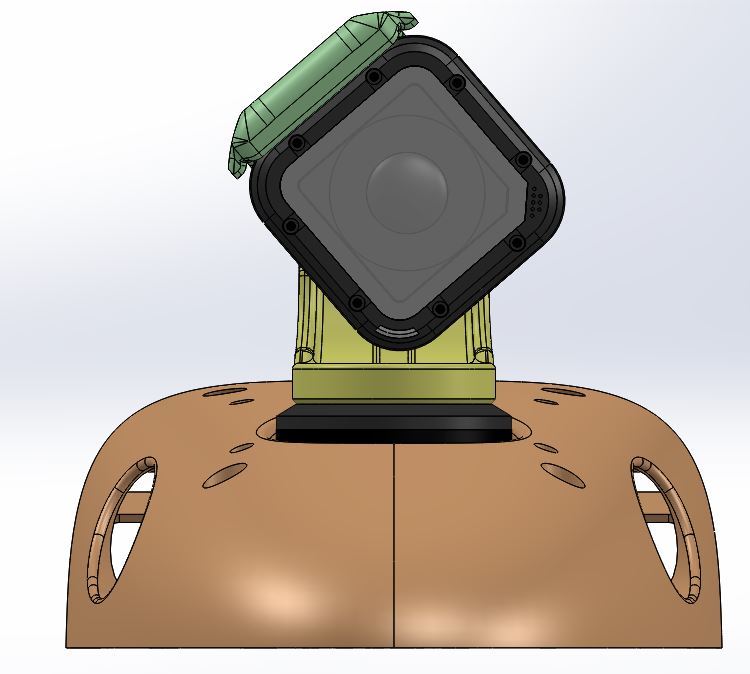

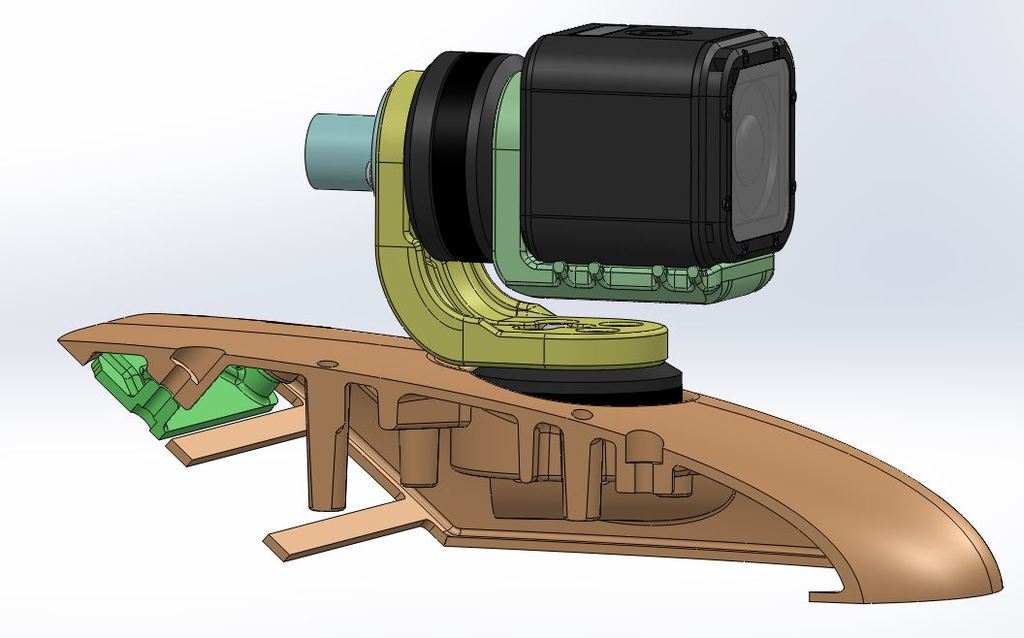

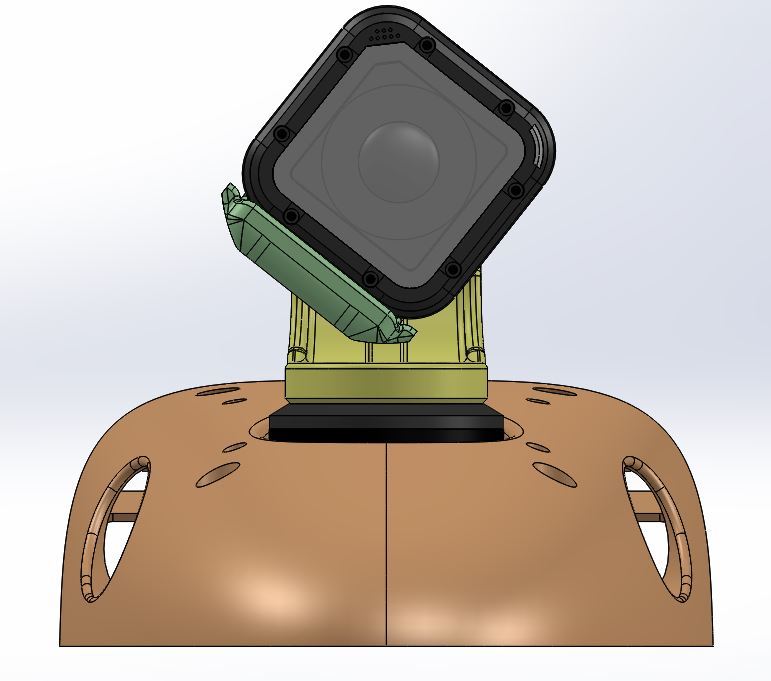

Móc treo Roll, Pan Gimbal cho Mini Talon điều khiển bằng Storm32

KHÔNG NÊN IN, TRỤC X VÀ Y KHÔNG HOẠT ĐỘNG NHƯ MONG ĐỢI DO CÓ HIỆN TƯỢNG NHIỄU LẪN NHAU, HÃY XEM VIDEO ĐÍNH KÈM

Giới thiệu và ghi nhận công lao

Lời cảm ơn chân thành và ghi nhận công lao đầu tiên dành cho Mark Q. với bộ sưu tập các bộ phận cho Mini Talon (Trang của MarkQ), anh ấy đã cung cấp mô hình cad 3D của mui xe được sửa đổi và cung cấp ở đây, cùng với StuntDouble cho mui xe roll của anh ấy dành cho mini talon, điều này đã truyền cảm hứng cho thiết kế của tôi. Mục tiêu thiết kế:

1. Ổn định Roll + xoay Roll liên tục.
2. Khả năng Pan (YAW).
3. Mọi thứ liên quan đến Gimbal có thể dễ dàng tháo rời cùng với mui xe.

Vật liệu in được đề xuất:

Tôi đề xuất độ điền đầy 100% cho tất cả các bộ phận, đây là các bộ phận kết cấu, tổng cộng 4 bộ phận để in.

1. Nylon carbon (Đặc biệt).
2. PETG.
3. ABS

Cài đặt in

Tôi đang thử nghiệm in thiết kế, mui xe sẽ cần "một ít" vật liệu hỗ trợ.

Tôi sẽ bổ sung thêm thông tin ngay sau khi in xong.

Các bộ phận và linh kiện

1. x2 Động cơ, GMB2804.
2. x1 Bộ điều khiển Gimbal Storm32, Storm32 NT

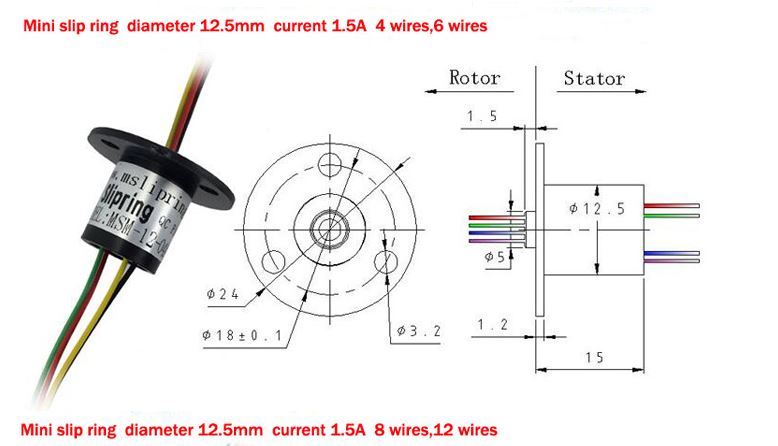

3. x1 Vòng bi trượt 4 chân Ali Ebay Tùy chọn, chỉ cần thiết cho xoay roll liên tục.
4. x10, Ốc đầu nút M3x8
5. x10, Ốc đầu nút M3x6
6. Băng dính hai mặt 3M dán IMU dưới thanh nối roll.
7. Dây rút, 4x200 Để cố định camera.
8. Ốc M3 Nylon Dùng để gắn Storm32.

Theo dõi sửa đổi

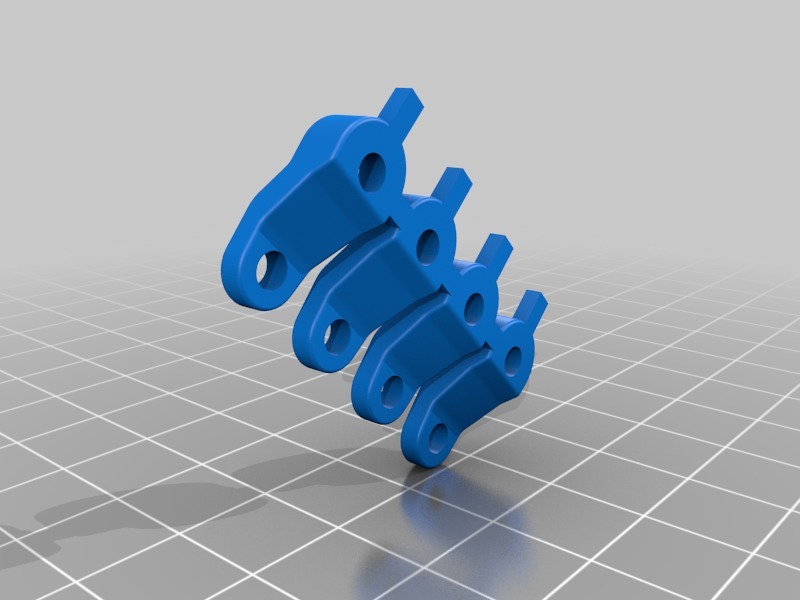

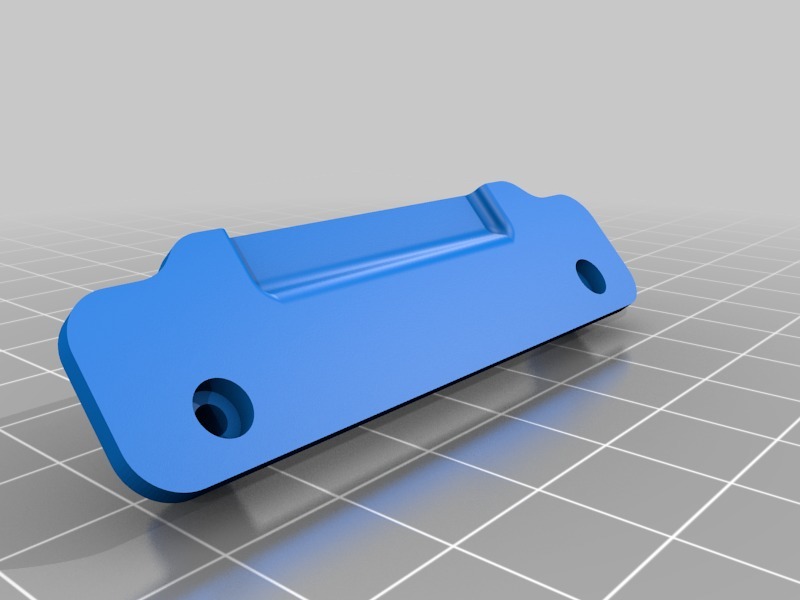

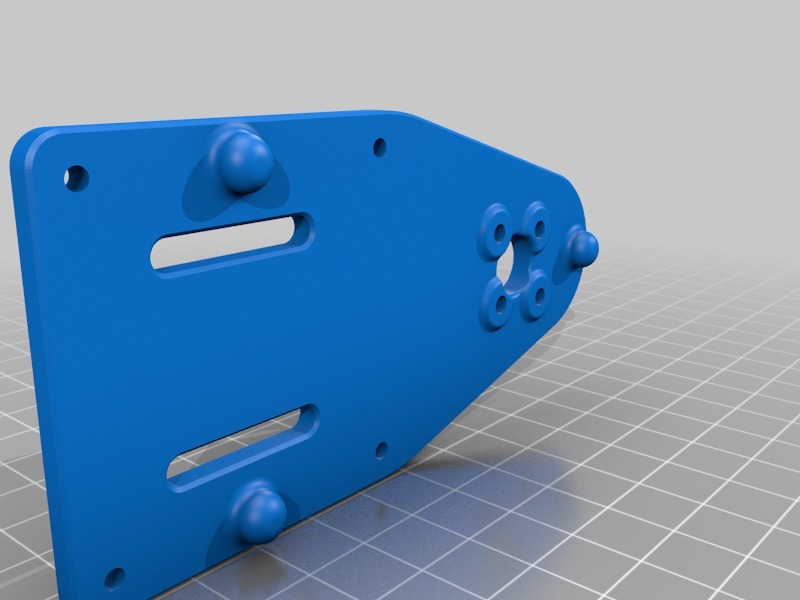

17.02.2019 - R2, thanh nối Roll, Yaw được cập nhật, thêm tấm jig và bộ chuyển đổi PDB 30.5 x 30.5 - gắn bên dưới bo mạch Storm32.

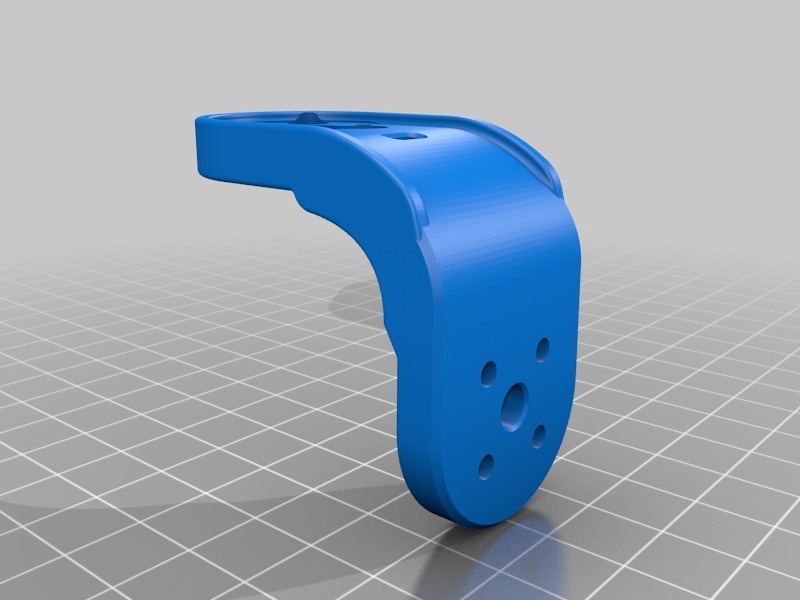

Ảnh các bộ phận đã in Thanh nối Roll R1, ABS

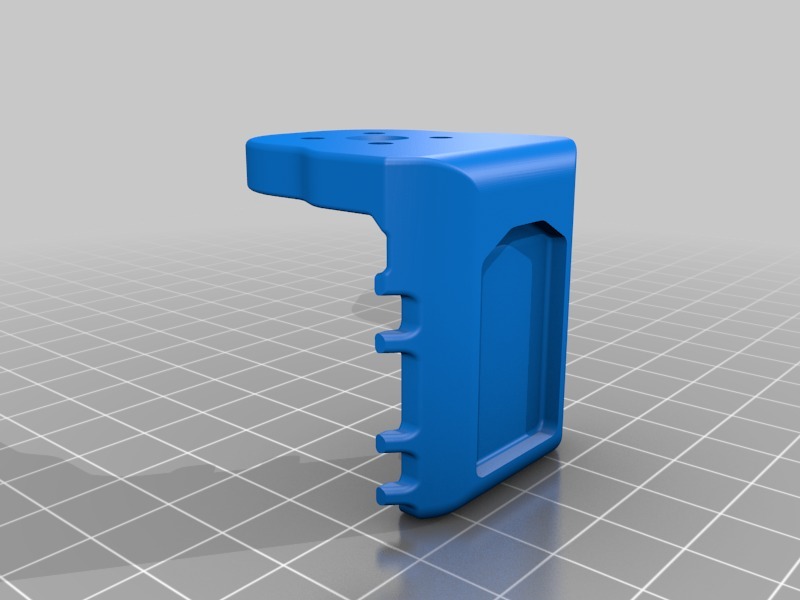

Thanh nối Yaw R0, PETG

Tôi rất vui lòng sửa đổi hoặc điều chỉnh nếu ai đó cần bất cứ điều gì khác.

Chúc bay vui vẻ.
