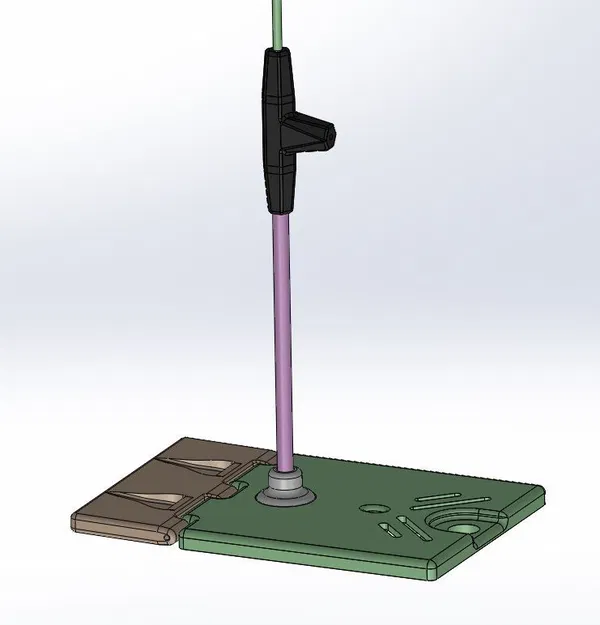

Nắp Khoang RX Mini Drak Ritewing Có Bản Lề

Nắp Khoang RX Mini Drak Ritewing, có bản lề.

Thiết kế để lắp trực tiếp thay thế cho các nắp khoang bằng coraplast zin.

Giới Thiệu

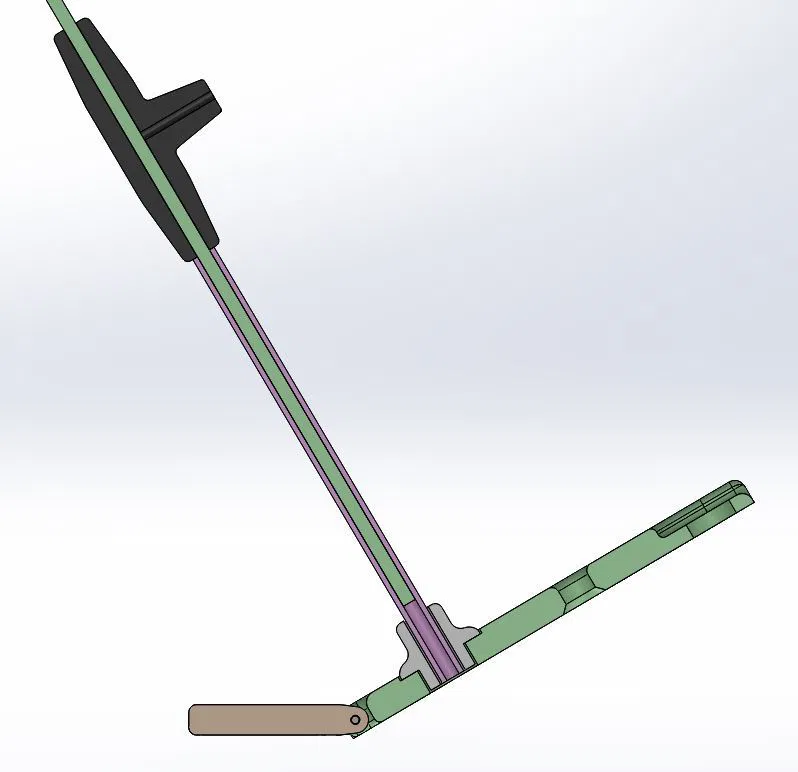

Lắp đặt ăng-ten lưỡng cực UHF theo chiều dọc với cả hai phần tử phía trên máy bay.

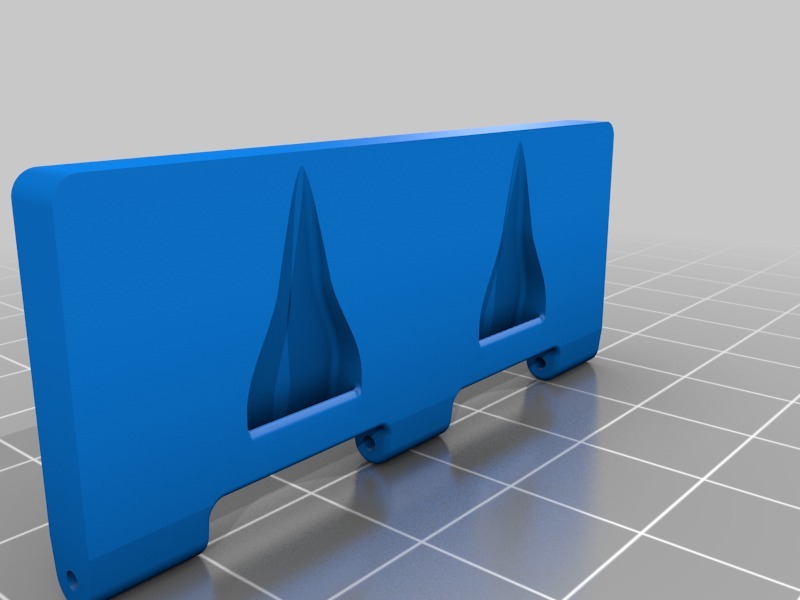

Hai khe hút gió naca nhỏ cung cấp một ít luồng khí làm mát.

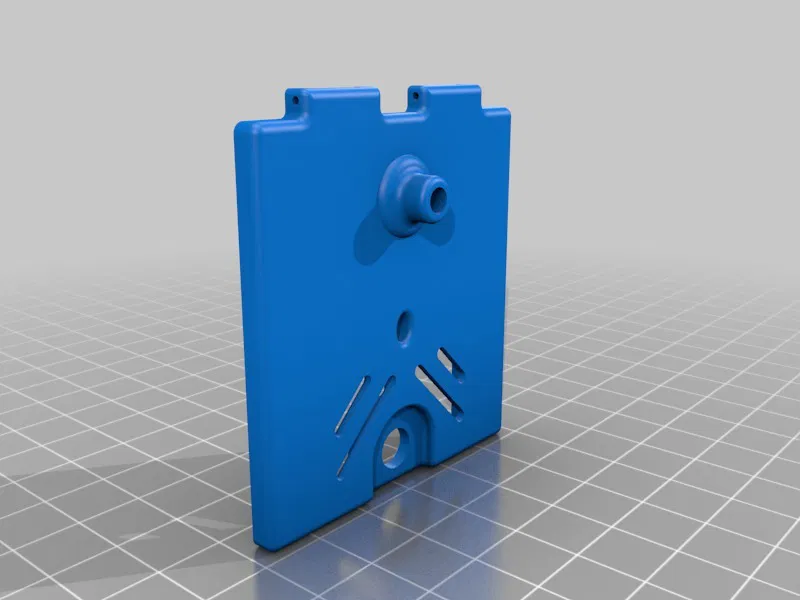

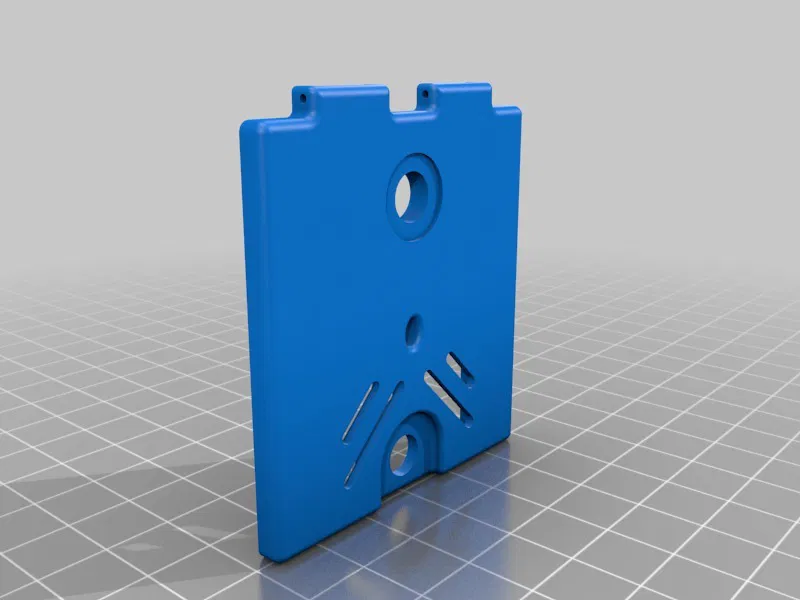

Có 2 phiên bản nắp - một loại tích hợp ống dẫn ăng-ten và một loại riêng biệt.

Sử dụng ốc M6 zin để cố định nắp.

Vật liệu in khuyến nghị:

Sử dụng độền 100% cho tất cả các bộ phận.

1. PLA.
2. PETG.
3. ABS

Các bộ phận và linh kiện

1. Keo - E6000
2. Trục bản lề - Tôi đã dùng kẹp giấy Ø1mm. (Bất kỳ dây thép Ø1mm nào cũng được)

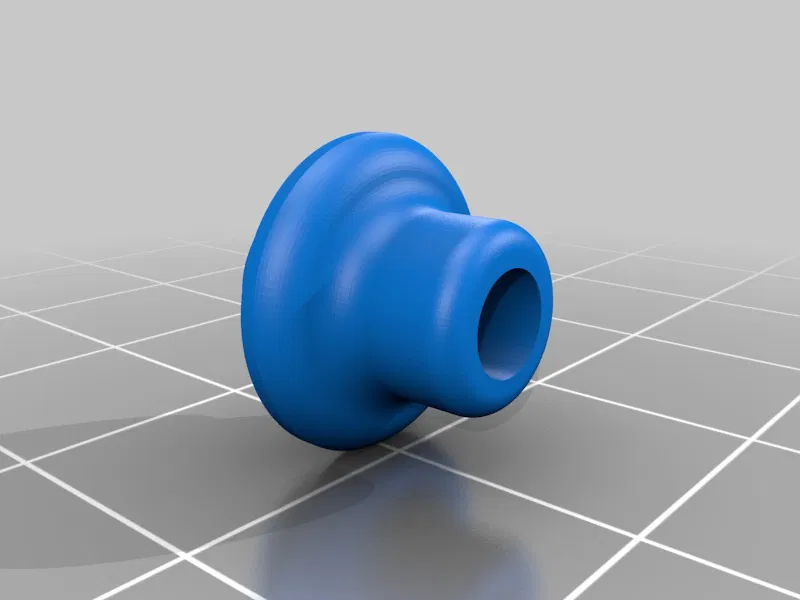

3. Ống dẫn ăng-ten - Ống Ăng-ten 10 cái Ø trong 2mm, Ø ngoài 3mm

Hướng dẫn lắp ráp

1. Dán ống dẫn ăng-ten vào nắp bằng keo CA.
2. Lắp trục bản lề (Ø1mm), cắt cho vừa.
3. Dán ống ăng-ten vào ống dẫn.
4. Dán lên thân máy bay bằng keo E6000.
5. Gắn ăng-ten vào ống, cố định bằng một ít keo nến.
6. Cố định dây cáp vào nắp bằng một ít keo nến.

Lịch sử sửa đổi

26.02.2019 - Phát hành lần đầu.

Rất vui được sửa đổi hoặc điều chỉnh nếu có ai đó cần thứ khác.

Chúc bay vui vẻ.
