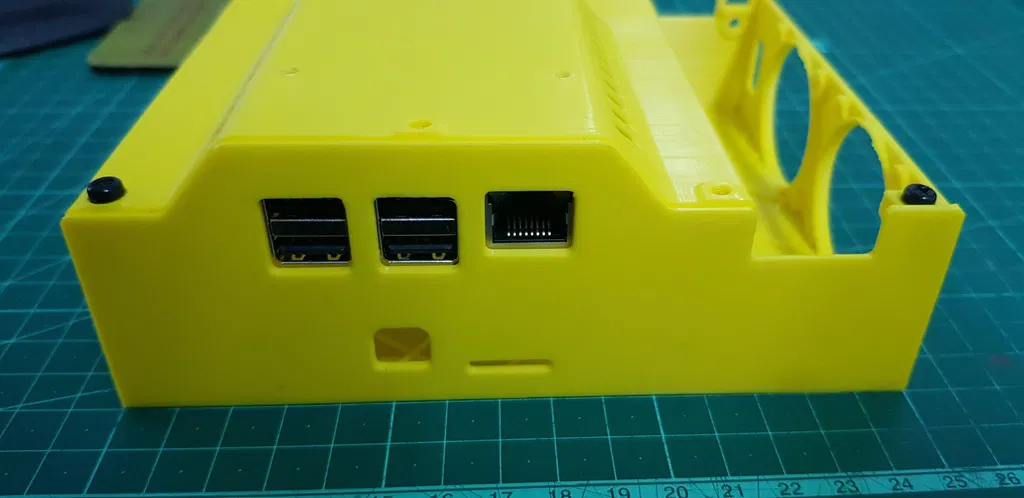

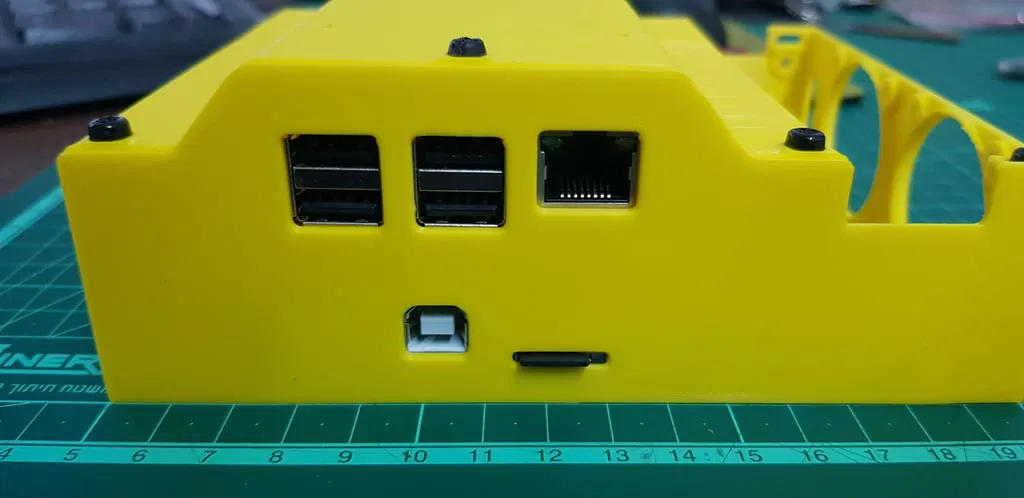

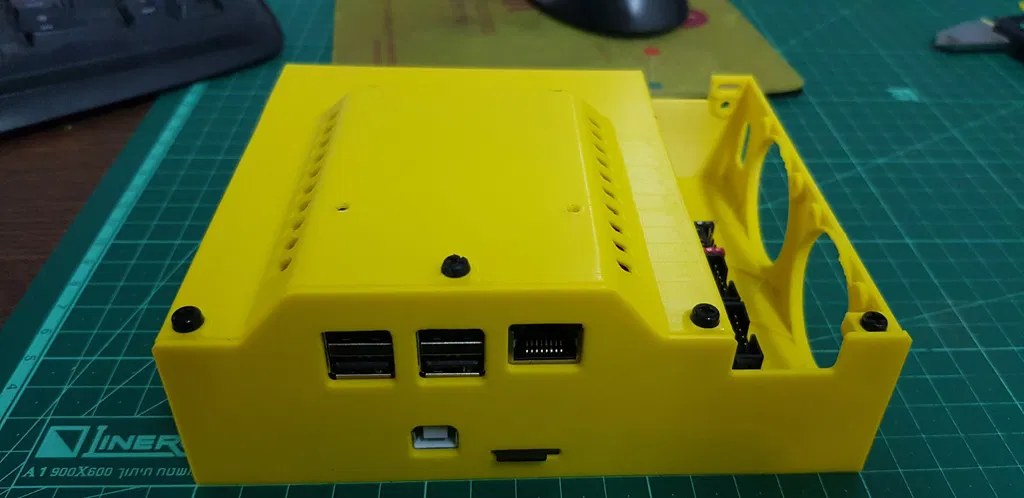

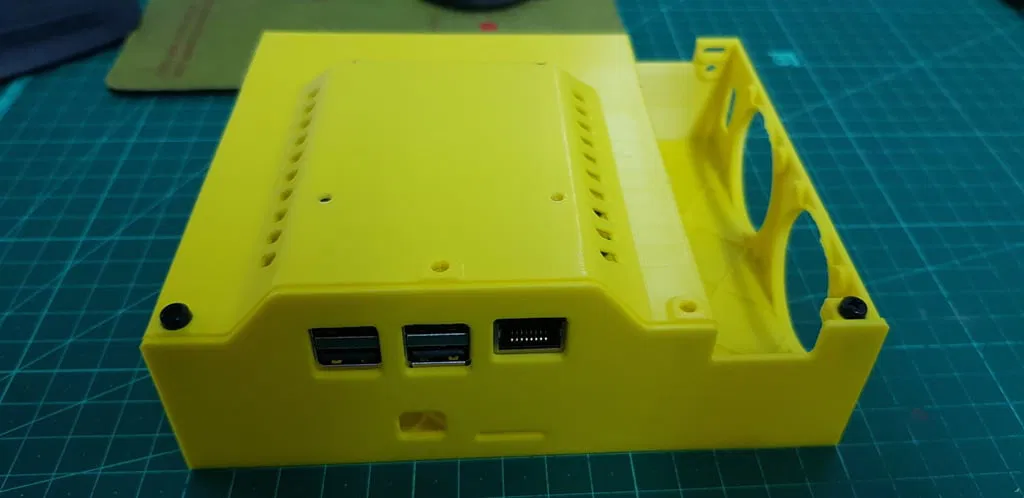

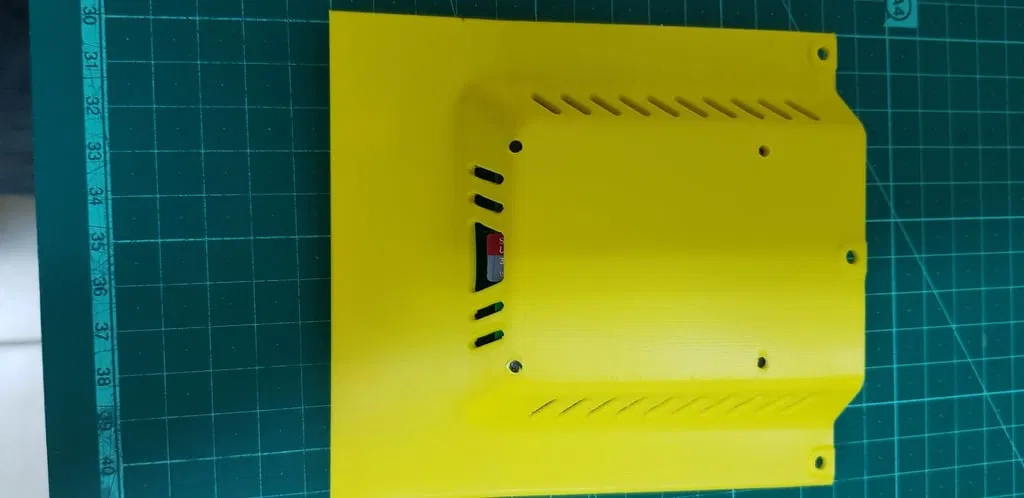

Vỏ trước Ender 3 cho BTT SKR v1.3 + RPI3

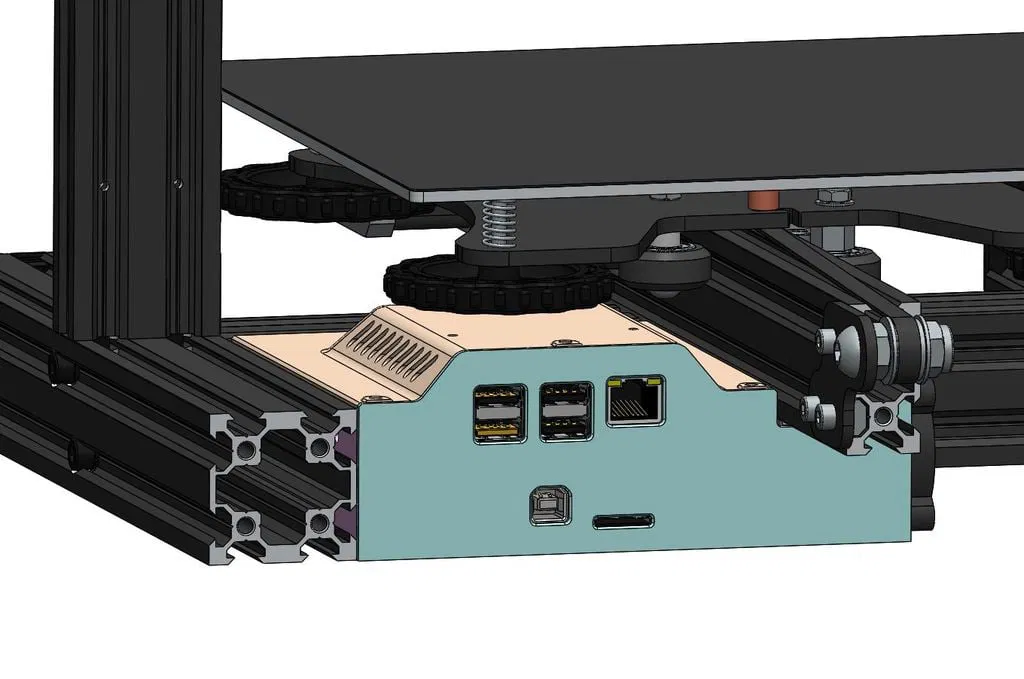

Vỏ trước Ender 3 cho BTT SKR v1.3 + RPI3 để chạy Octoprint / Klipper

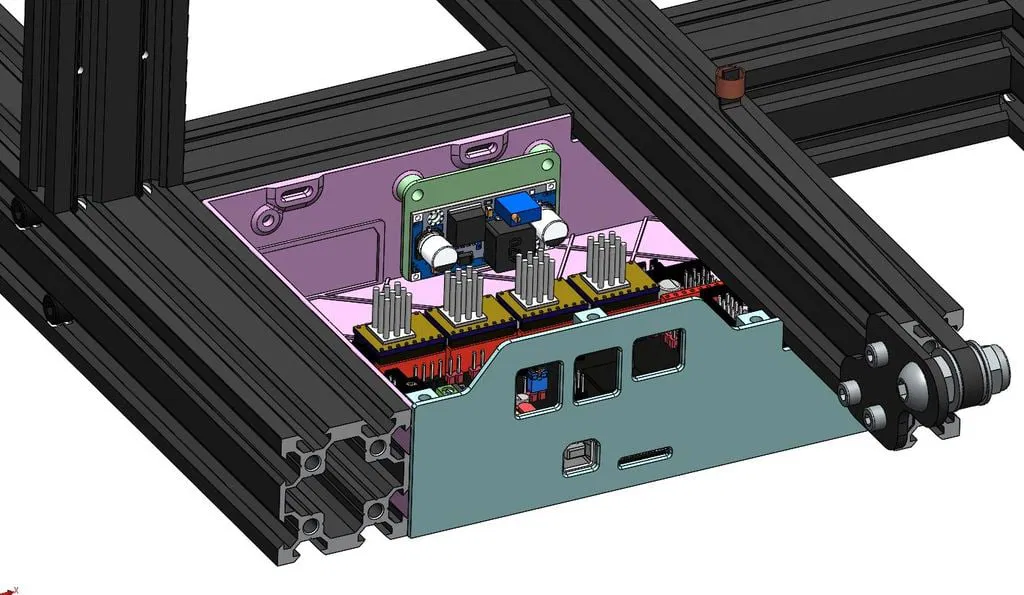

Tôi đã tìm kiếm các vỏ để chứa RPI3 và SKR v1.3 ở mặt trước, thay thế cho vỏ điện tử zin mà không có kết quả... nên tôi đã tự thiết kế. Hy vọng nó sẽ hữu ích cho ai đó.

Đọc hết thông tin / hướng dẫn, một số công cụ và linh kiện khác cần thiết để lắp đặt thành công

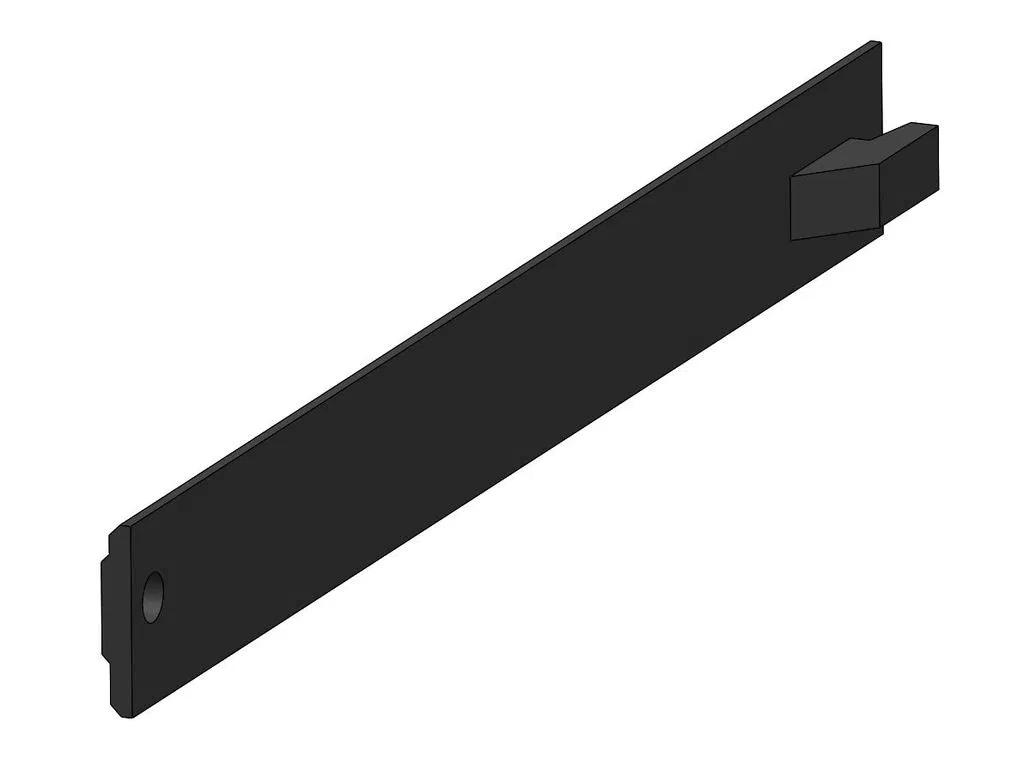

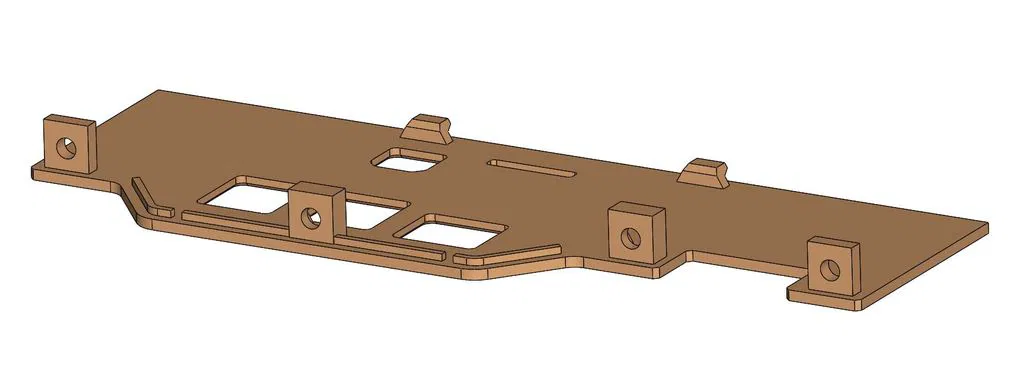

Hướng in & Vật liệu

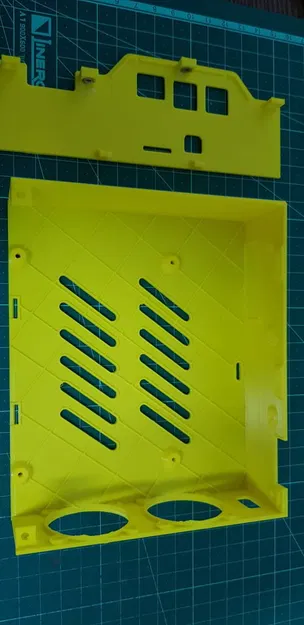

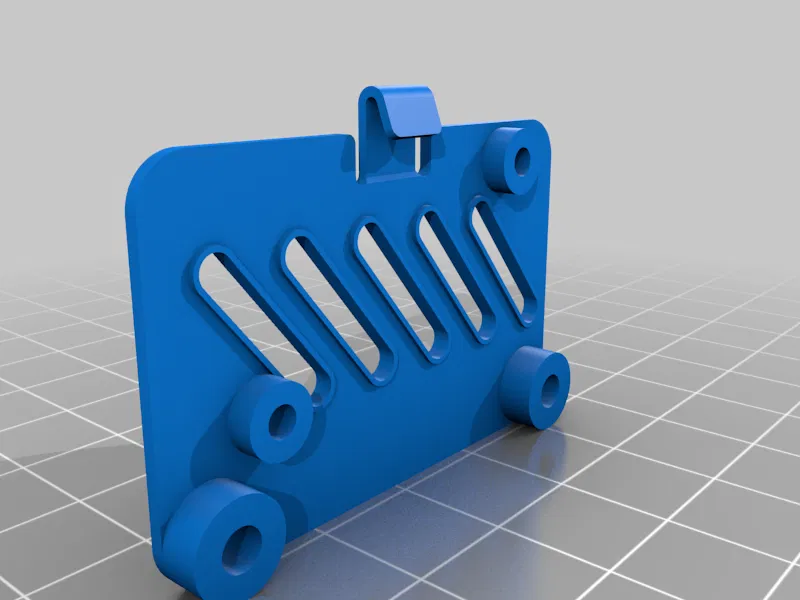

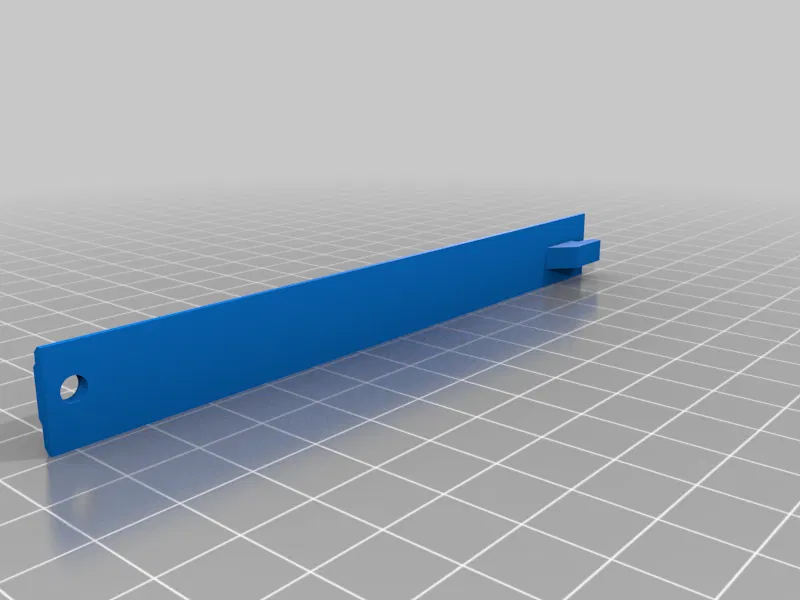

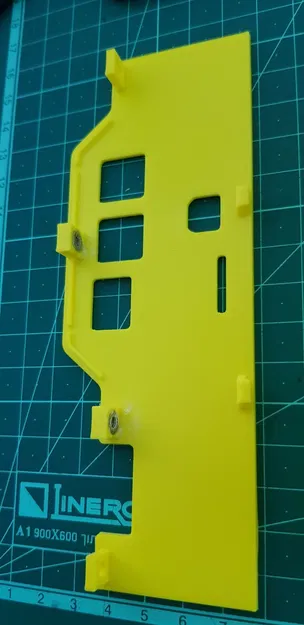

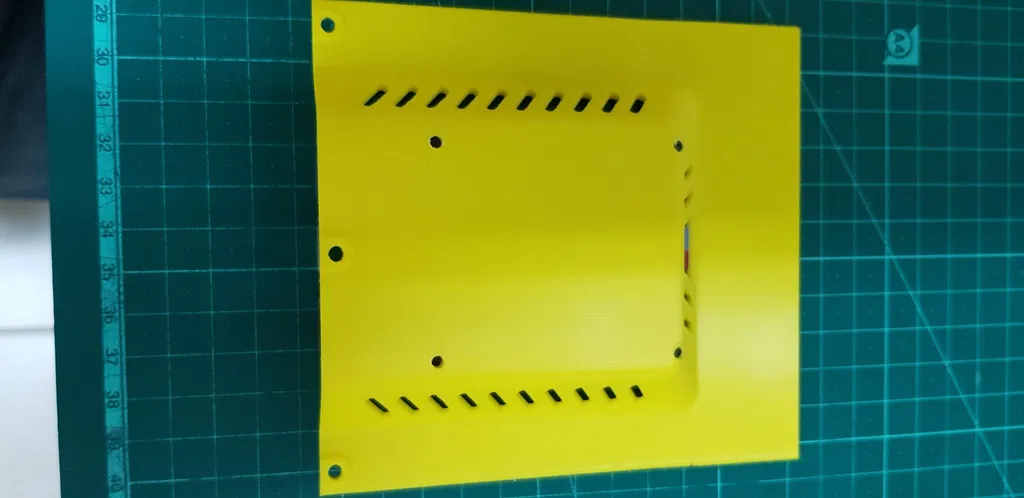

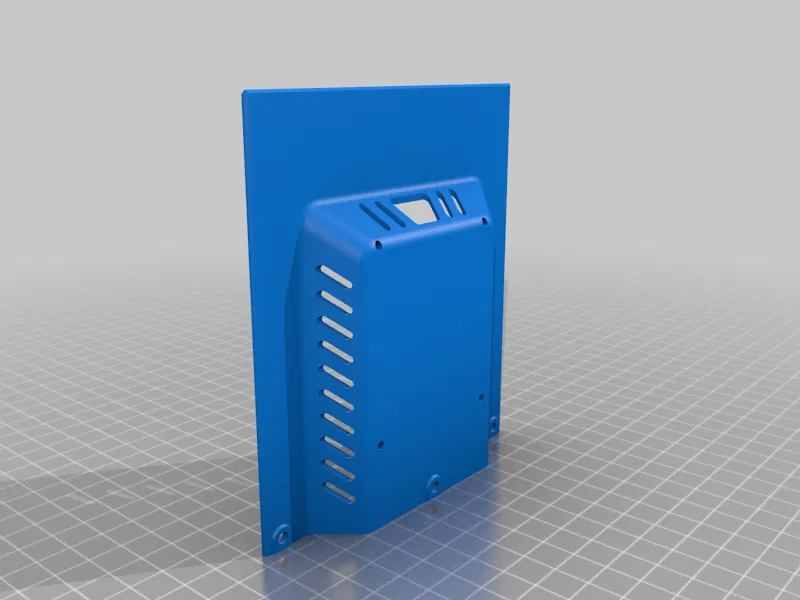

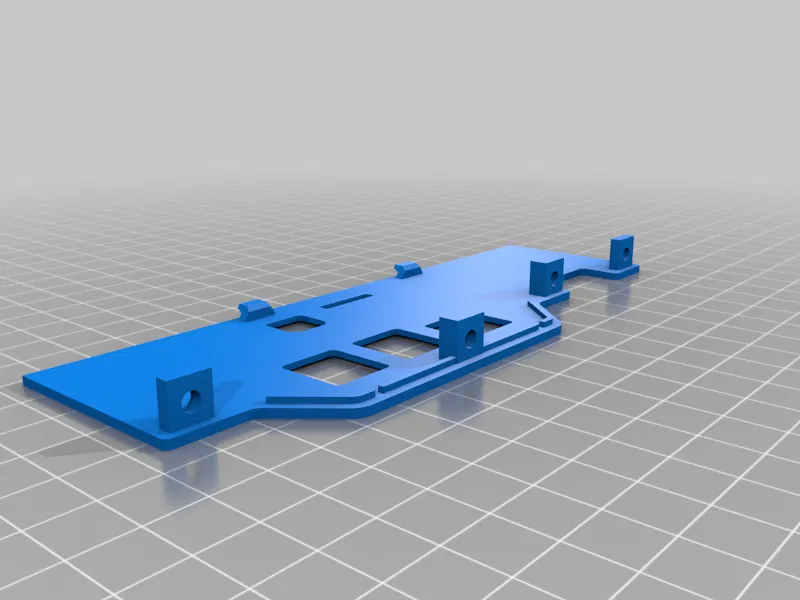

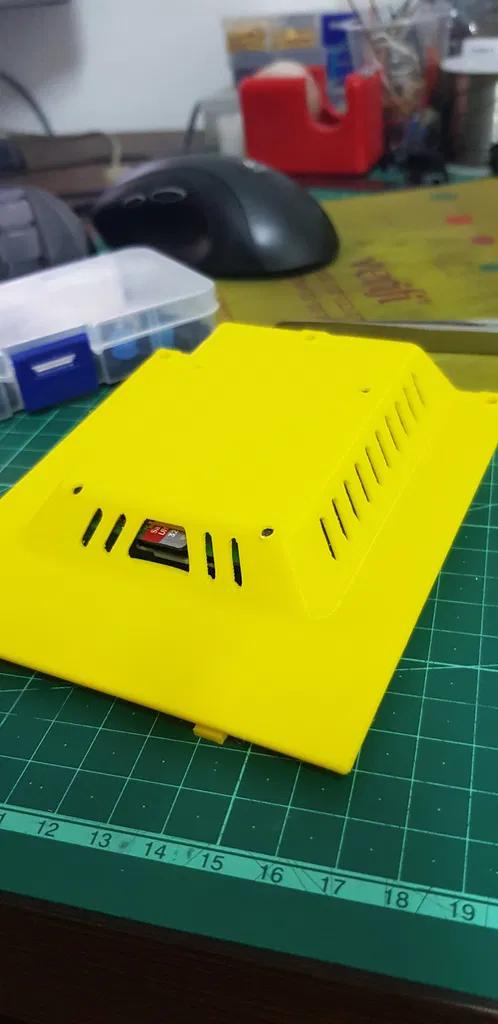

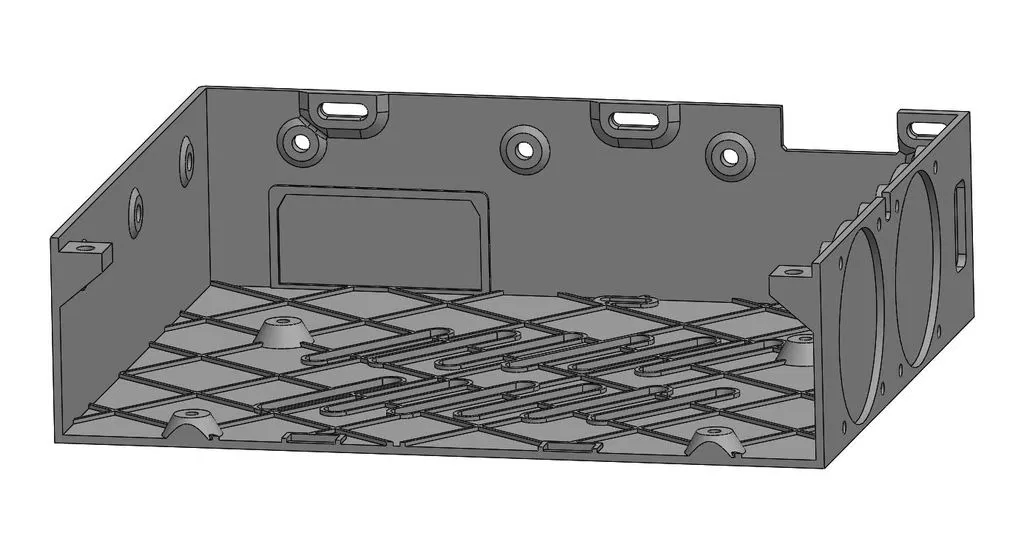

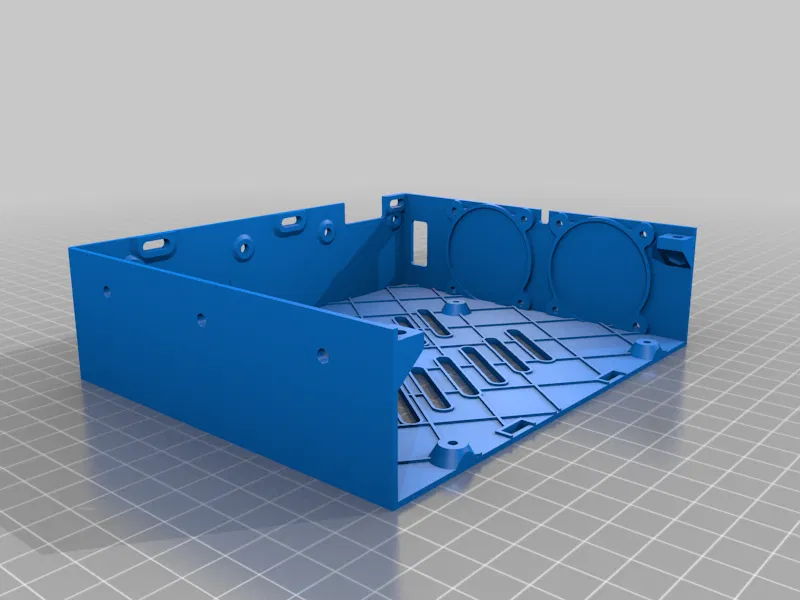

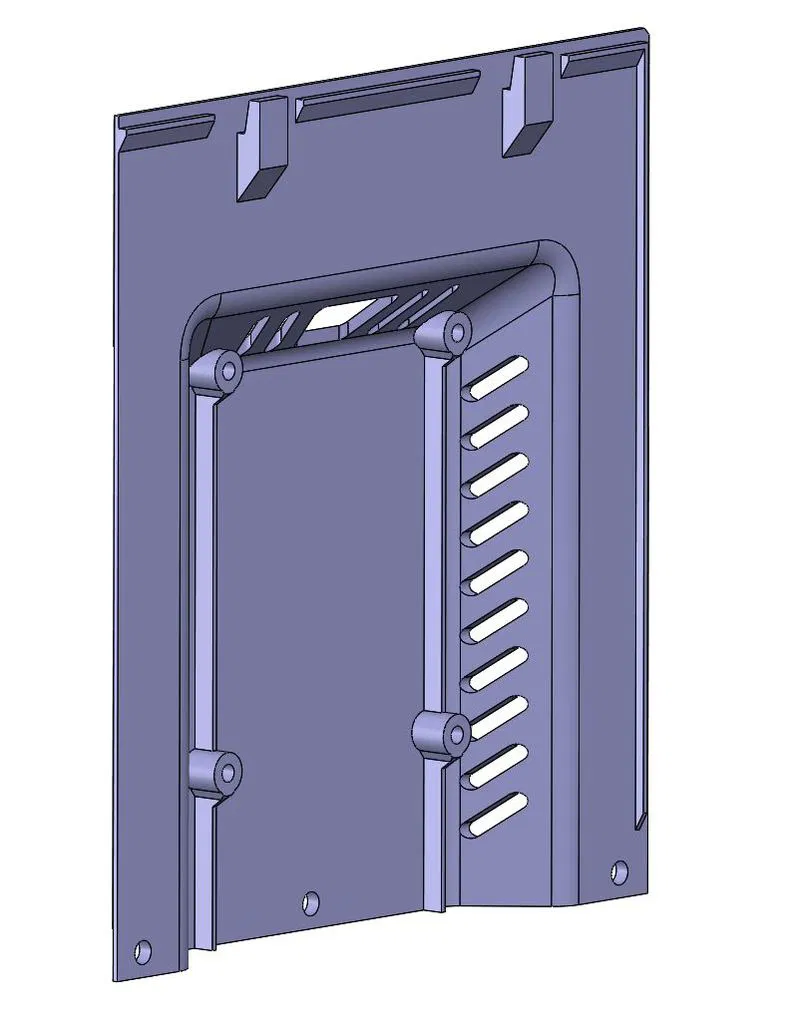

Tất cả các bộ phận được định hướng đúng để in, đế và nắp mỗi cái sẽ mất 4-6 giờ để in.

Vật liệu khuyên dùng:

1. PLA+.
2. PETG.

Thông số phần cứng:

1. Được thiết kế đặc biệt cho BTT SKR 1.3
2. Các driver stepper TMC2208 hoặc TMC2209. (Cả hai tùy chọn đều chạy ở chế độ UART)

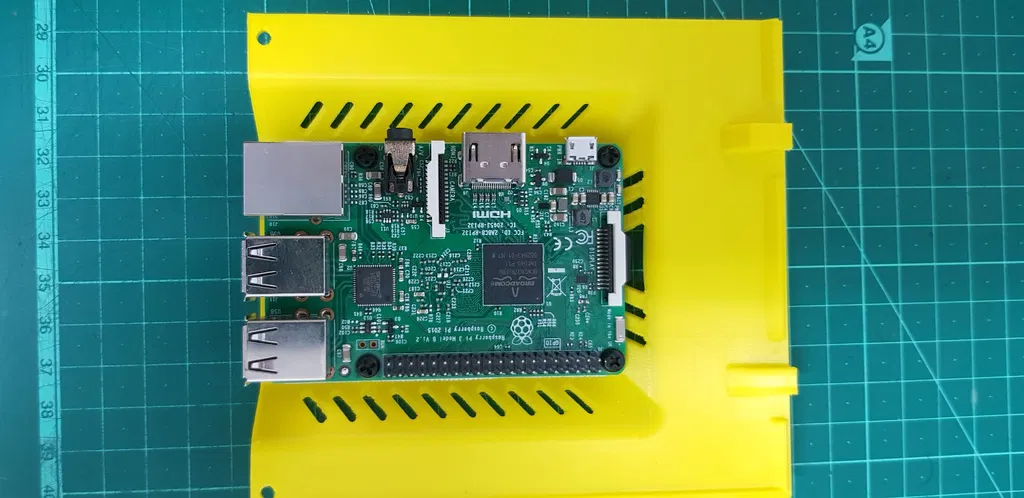

3. Raspberry PI 3B

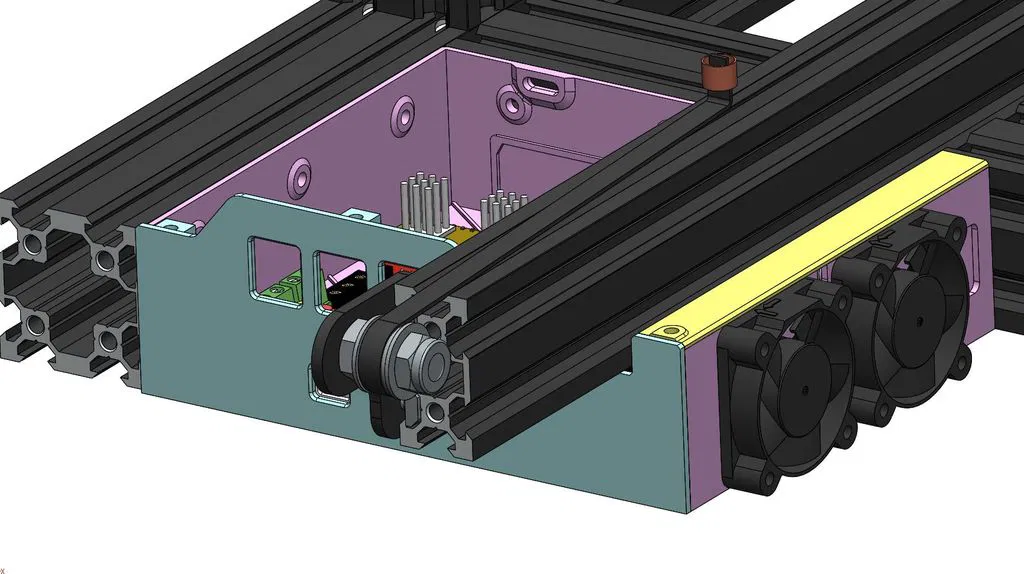

4. Quạt 4010, cần 2 cái. (Tôi chạy nối tiếp - ở 12V để hoạt động êm hơn)
5. Bộ ổn áp LM2596 - dùng để cung cấp 5V cho Raspberry PI.

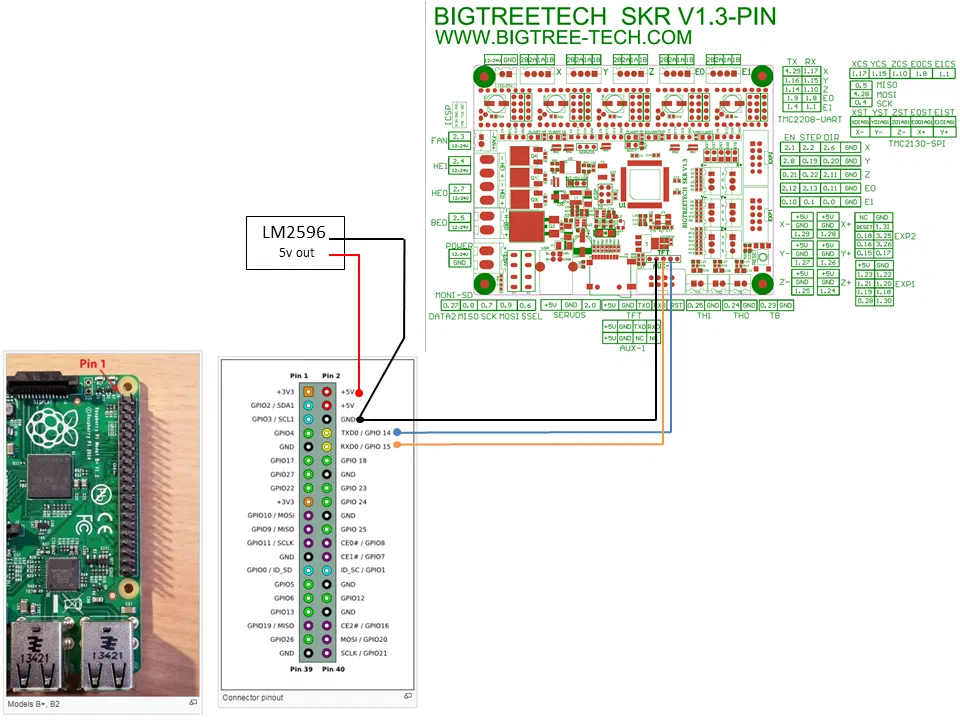

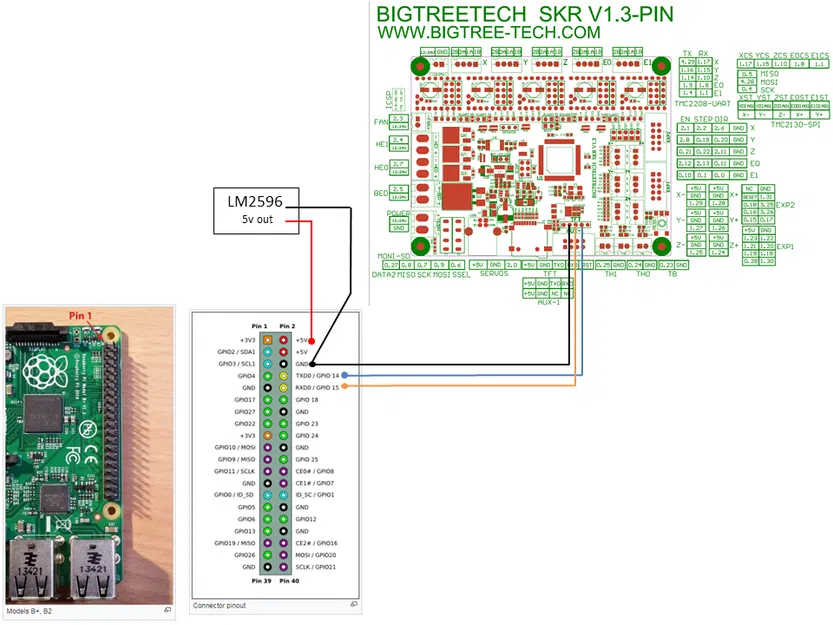

Sơ đồ kết nối RPI <-> SKR 1.3:

Cấu hình bổ sung cần thiết trên RPI3:

1. Tệp /boot/config.txt, thêm _dtoverlay=pi3-miniuart-bt_ vào cuối tệp.
2. Tệp /boot/cmdline.txt, xóa _console=serial0,115200_, cái này sẽ vô hiệu hóa cổng serial.
3. Khởi động lại RPI.
4. Trên giao diện OctoPrint, Cài đặt --> Kết nối Serial --> Cổng Serial Bổ sung, thêm tùy chọn cổng: _/dev/ttyAMA0_.
5. Sử dụng cổng chúng ta đã thêm để kết nối, rất khuyến khích sử dụng tốc độ baud 250000. (Cần điều chỉnh trong Marlin khi biên dịch, _#define BAUDRATE 250000_)

Linh kiện cần thiết

1. Bộ ốc M3 đầu nút
2. Đai ốc M3, tiêu chuẩn DIN934.
3. Cây taro ren M3 để tạo ren.
4. Kết nối với khung máy bằng T-nut M3, có thể in được - https://www.thingiverse.com/thing:3050607

Theo dõi các bản sửa đổi

19.04.2020 - Đã thêm sơ đồ dây RPI <-> SKR 1.3.

06.11.2023 - Đã thêm kho lưu trữ tệp CAD STEP 3D. (Đổi phần mở rộng tệp thành zip)

Sẽ rất vui nếu có thể sửa đổi hoặc điều chỉnh nếu ai đó cần thứ khác.

Hãy in 3D vui vẻ.
