Snilles NFC-JukeBox - Máy nghe nhạc điều khiển bằng thẻ NFC
Mô hình Snilles NFC-JukeBox, một thiết bị độc đáo cho phép bạn phát nhạc hoặc radio từ Spotify/TuneIn trên Sonos bằng thẻ NFC. Dự án sử dụng ESP32, Home Assistant và có tùy chỉnh màu sắc dễ dàng. Bản cập nhật V2 sử dụng màn hình LilyGO T-Display cho mọi chức năng.
Mô tả
Đây chỉ là mô hình cho "Reader/JukeBox"… Có rất nhiều thay đổi và bổ sung mã so với đầu đọc gốc. Tôi sử dụng Home Assistant để thực thi mọi thứ ở chế độ nền. :)

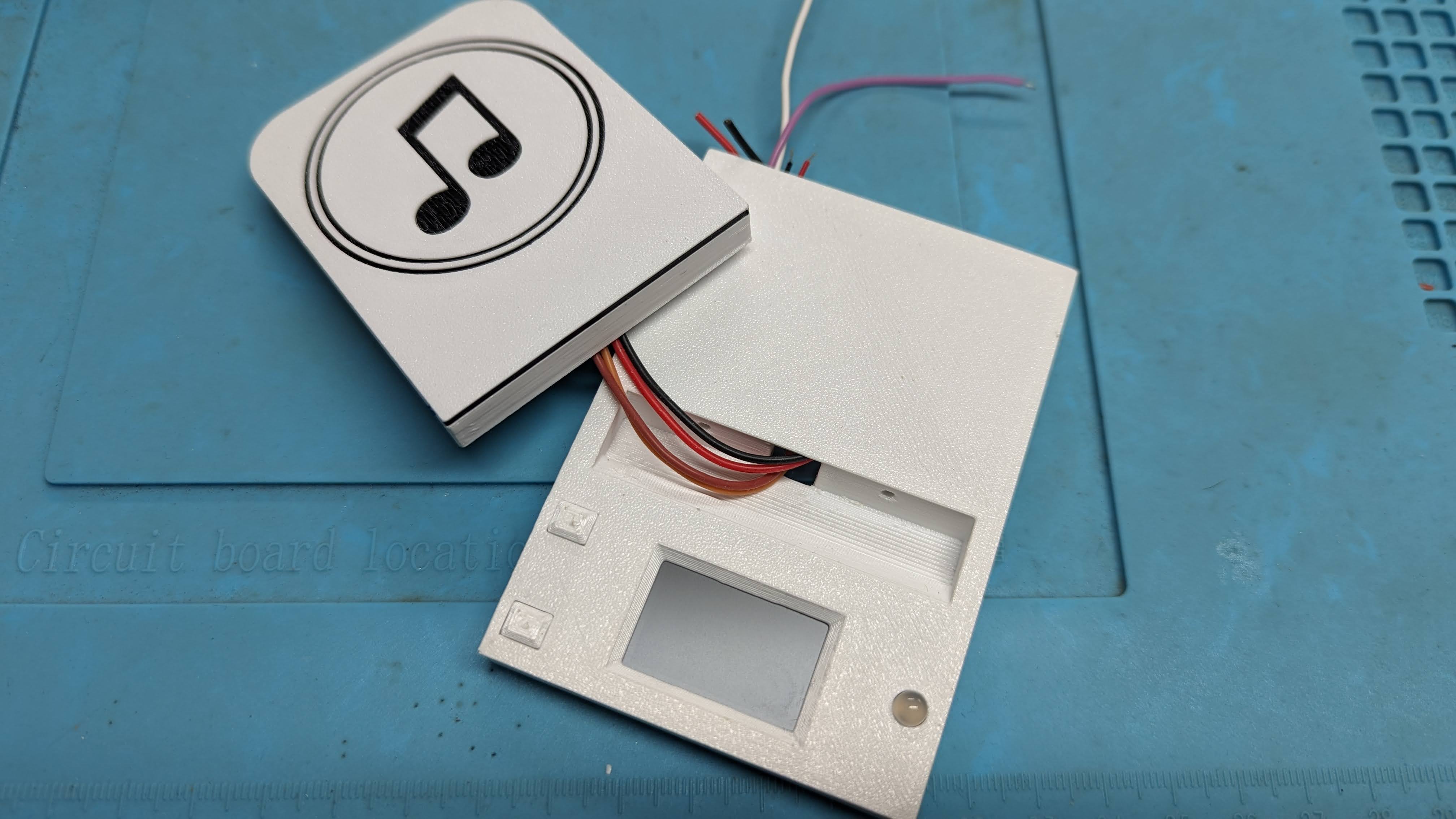

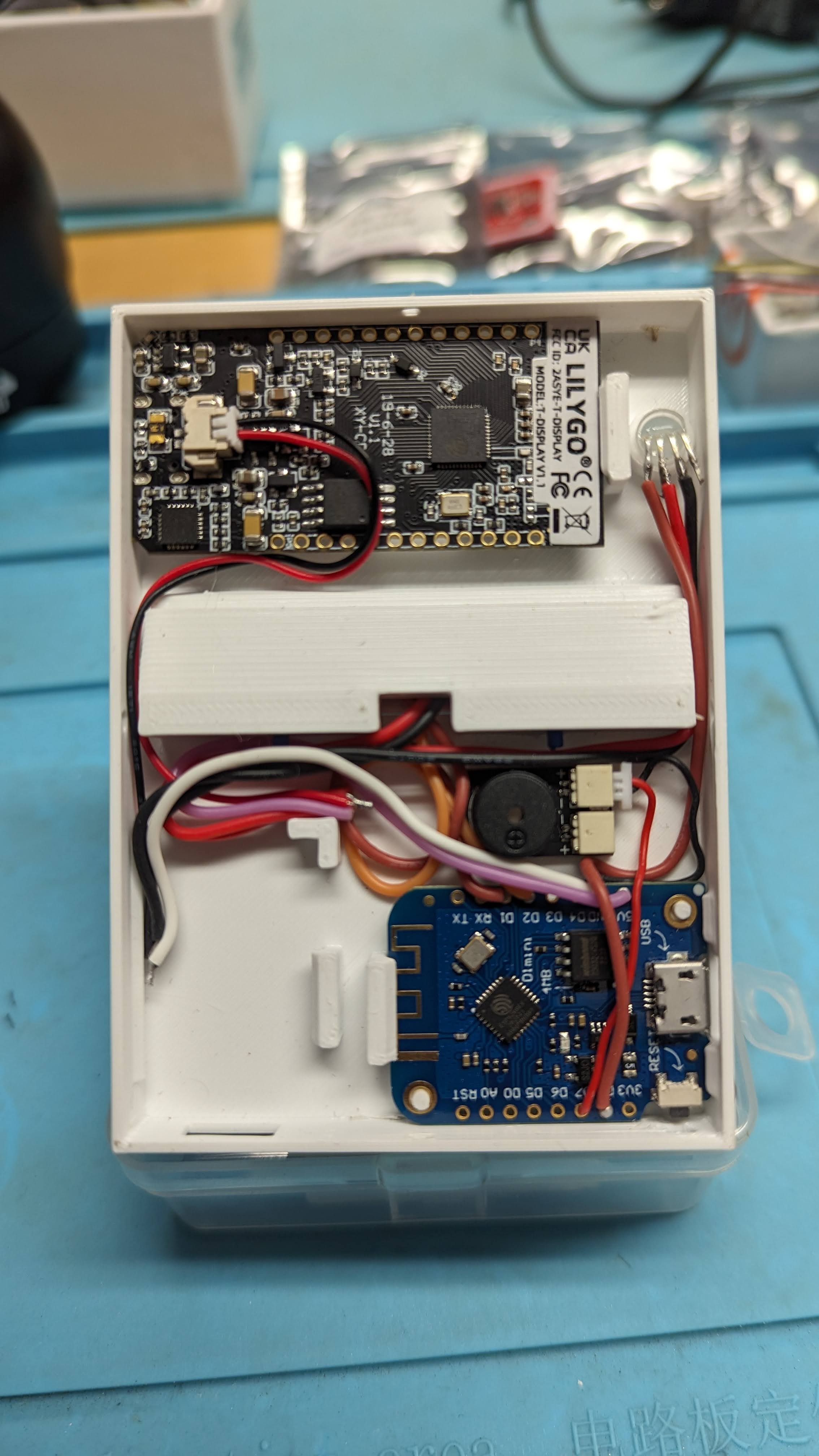

Có nhiều phiên bản trong hình… Và tôi vẫn còn thiếu "PCB cấp nguồn USB-C" để có thể sử dụng cáp USB-C đi ra từ phía sau thay vì micro-USB đi ra từ bên hông như bạn thấy trong hình…

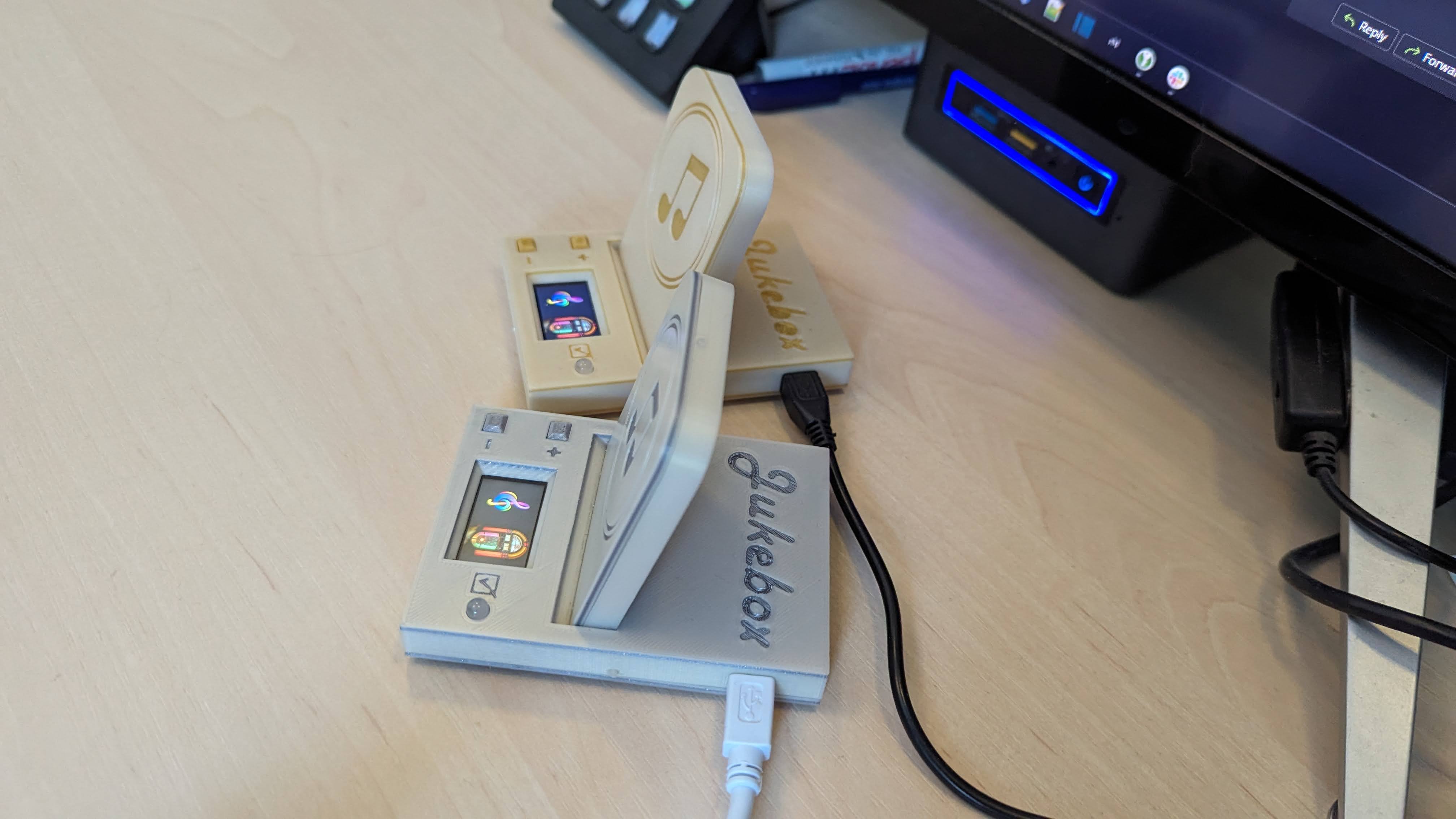

Để có được các màu khác nhau, tôi chỉ cần thêm hai lần thay đổi filament trong quá trình in. Rất đơn giản. Nó được thiết kế để bạn có thể "thương hiệu" trình phát ở ba vị trí. :)
Cập nhật: 2025-09-20: V2 của các tệp chỉ là loại bỏ ESP8266. Màn hình LilyGO T-Display được sử dụng cho mọi thứ (Đầu đọc NFC, Đèn LED RGB, Buzzer, Màn hình và tất nhiên là cả các nút bấm).
Cho tôi biết nếu bạn muốn biết thêm thông tin…
Các bộ phận đã sử dụng: Màn hình nhỏ (có nút bấm)
Nhãn 80mm x 50mm (cho thẻ NFC) Không hài lòng với những cái này, tôi có lẽ sẽ chuyển sang giấy thay vì vải. Bột từ máy in laser không bám dính đủ... Tôi cũng đã thử nhãn giấy và chúng lớn hơn một chút (83,8mm x 50,8mm) và hoạt động. Nhưng chúng cũng bị mất bột. Tuy nhiên, những tờ nhãn này khó in hơn vì các nhãn được xếp khít vào nhau, nên nó dễ dàng "lem" sang nhãn bên cạnh.
LED WS2812 Nhưng có thể sử dụng bất kỳ WS2812 nào... :)
Buzzer (5v) Tôi có một loại khác để sẵn... :)
Màn hình (ESP32) đang chạy ESPHome và kết nối với Wifi (cáp USB chỉ để cấp nguồn). Vì vậy, về cơ bản, bạn có thể sử dụng Màn hình để hiển thị bất cứ thứ gì. :)
Demo:
