Giá đỡ Webcam điều chỉnh được cho Logitech c270 & khác (cho Neptune 3)

Giá đỡ webcam cho Logitech c270 và các loại khác, gắn vào bàn in. Có thể điều chỉnh, thiết kế cho Neptune 3.

Các bộ phận cần in:

1x từ thư mục: Giá đỡ webcam, chọn 1 file phù hợp

1x bed-befestigung-rundv6

1x zylinder-halter-feststellung

Nếu cần, thì in thêm: längenglied-kette-rund-v3

Nếu cần, thì chọn thêm: Höhenscheiben (đĩa chỉnh độ cao)

Lắp ráp:

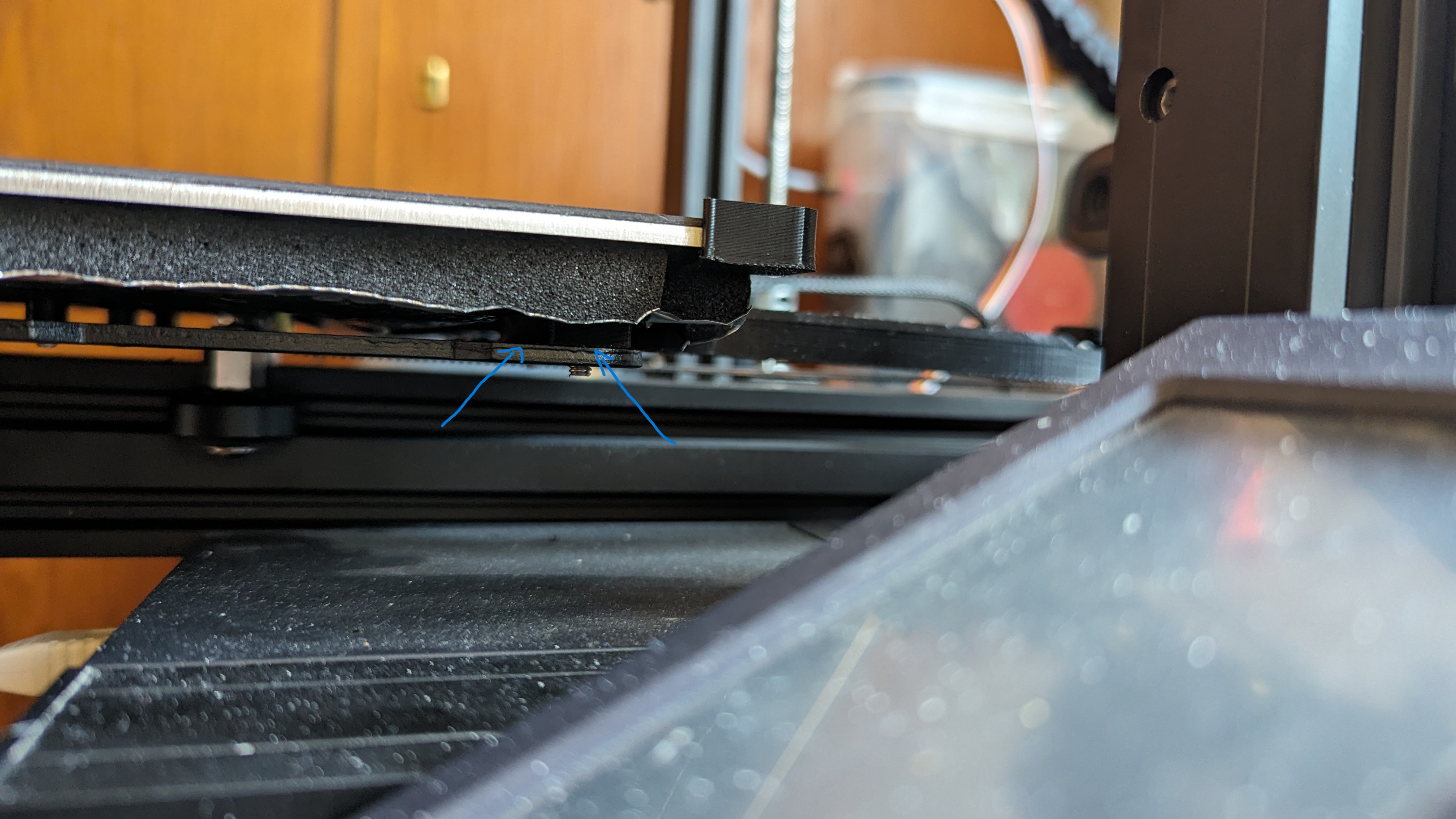

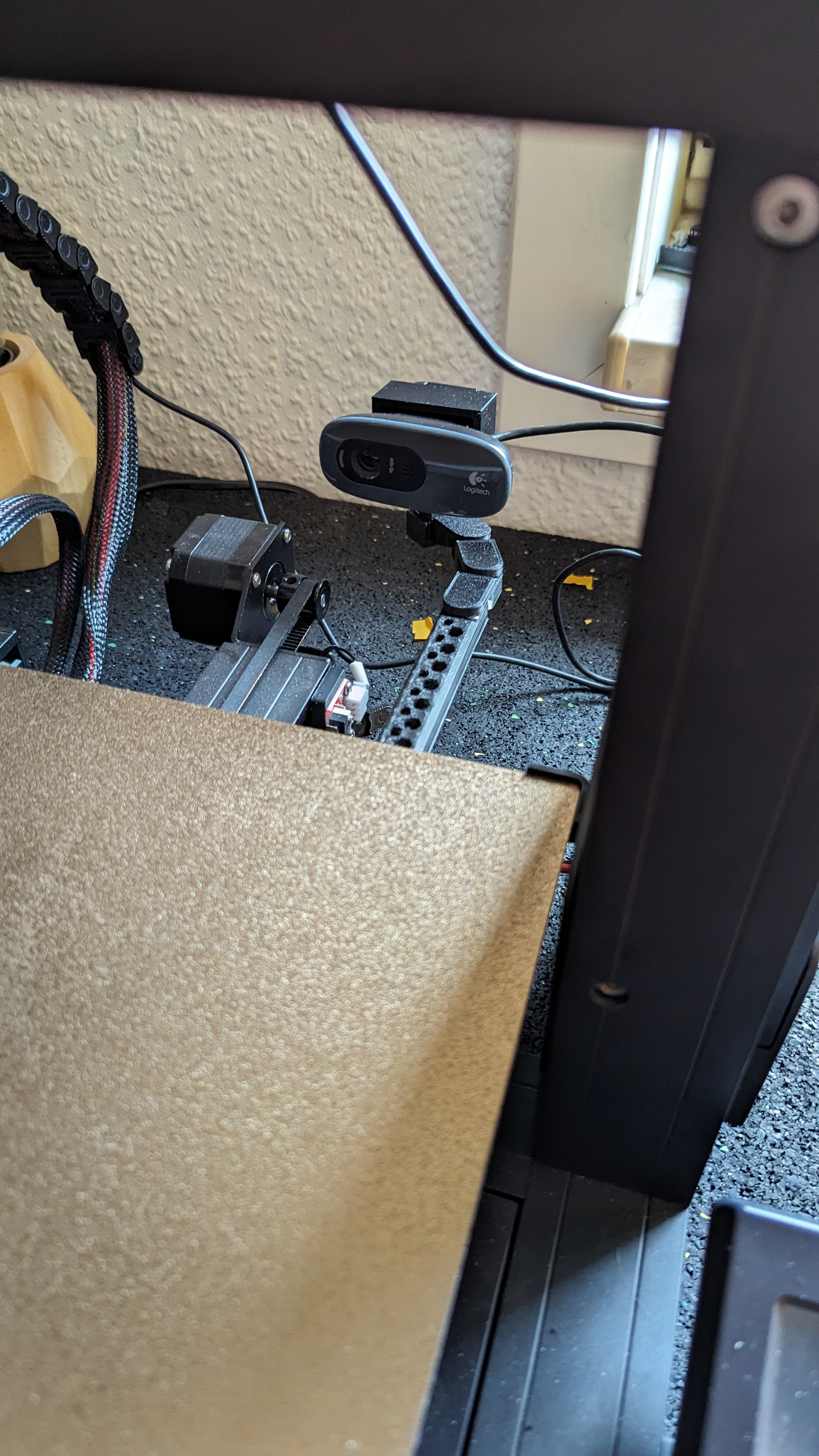

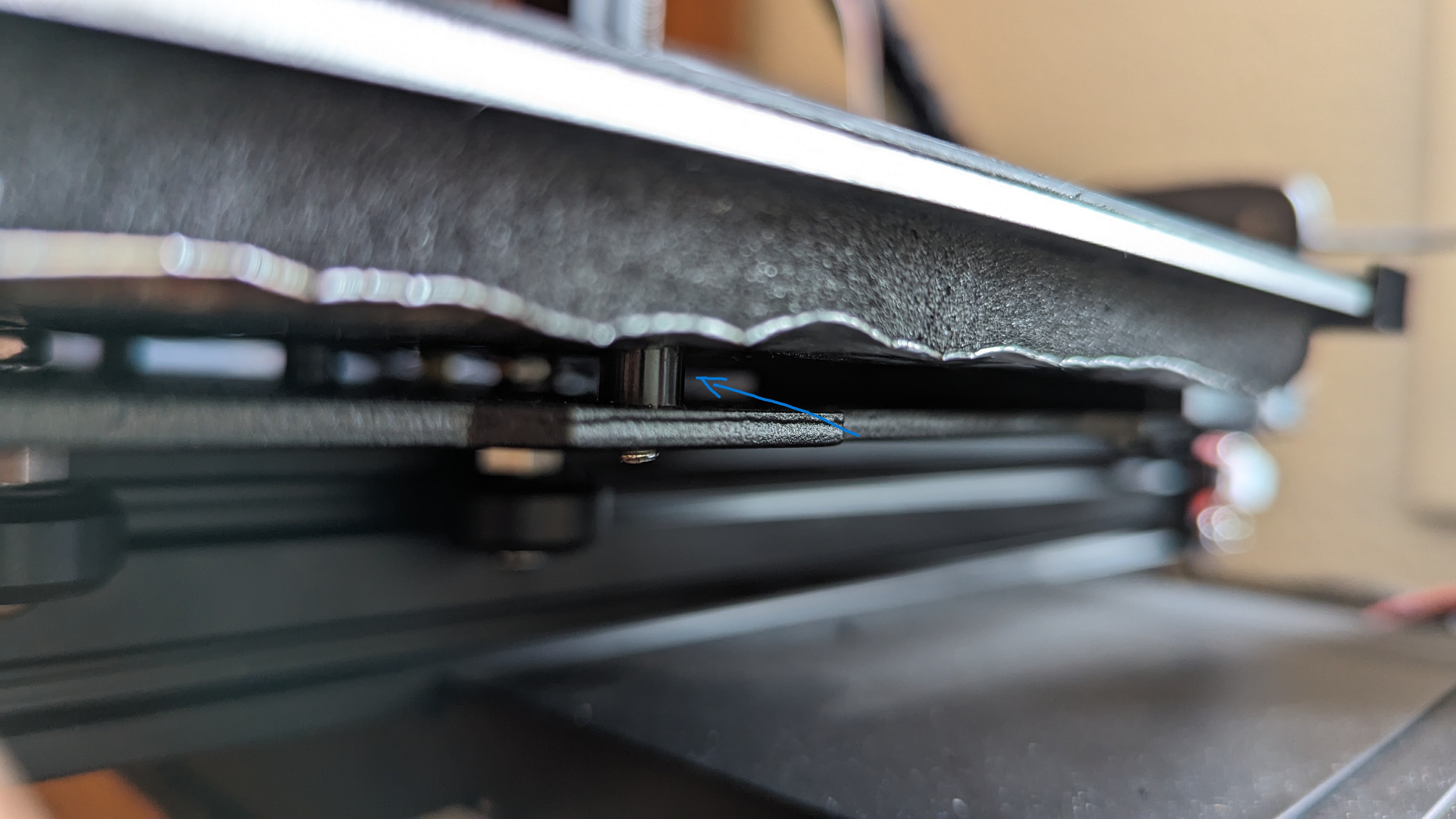

• 1. bed-befestigung-rundv6: Gắn vào bàn nhiệt (Heizbed), vào các miếng đệm màu đen. Các miếng đệm này khớp chính xác vào lỗ có sẵn. Lưu ý chọn miếng đệm màu đen của bàn in có lỗ nằm ở vị trí càng gần tâm càng tốt. Với máy Neptune 3, đôi khi lỗ khoan trên miếng đệm nguyên bản bị lệch, nên việc chọn lựa kỹ sẽ giúp bạn vặn ốc dễ dàng hơn. (Hình 6 cho thấy lại miếng đệm, Hình 7 cho thấy vị trí tôi chọn, nhưng bạn cũng có thể gắn tay đỡ ở phía đối diện).

  Lưu ý: Tôi đã cách nhiệt cho bàn in của mình như trong hình, đây không phải là bộ phận nguyên bản!

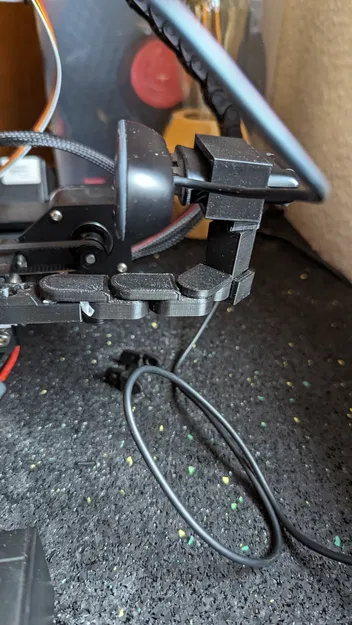

• 2. längenglied-kette-rund-v3: Chỉ cần cắm vào như trong hình. Các bộ phận này giúp tay đỡ di chuyển. Cần in với độ dài tùy theo ý muốn.
• 3. Chọn giá đỡ webcam (mount for webcam) trong thư mục, tùy theo loại tay đỡ bạn thích. Chỉ cần cắm vào längenglied-kette-rund-v3.
• 4. Höhenscheiben (đĩa chỉnh độ cao): Để tay đỡ chắc chắn, phần không gian giữa längenglied-kette-rund-v3 và giá đỡ webcam (nơi lắp webcam) sẽ được chèn các đĩa này vào. Về cơ bản, nó chỉ là bọc lấy phần hình trụ dài, giúp tay đỡ không bị trượt xuống.
• 5. zylinder-halter-feststellung: Đây là bộ phận cuối cùng, được ép từ dưới lên längenglied-kette-rund-v3 và phần còn lại của hình trụ trên giá đỡ webcam. Bộ phận này dùng để cố định tay đỡ webcam, tránh bị xê dịch sang trái hoặc phải (do đó nó được làm với độ chính xác cao).

Lưu ý:

• Mô hình này có độ chính xác khá cao, nên bạn cần dùng lực ép khá mạnh để ghép các bộ phận lại với nhau, đặc biệt là bộ phận zylinder-halter-feststellung.
• Với giá đỡ webcam này, việc có BLtouch để đo bàn nhiệt sẽ rất hữu ích. Tuy nhiên, bạn vẫn có thể sử dụng mà không cần nó.
• Nếu có bất kỳ sự cố hoặc câu hỏi nào, đừng ngần ngại liên hệ với tôi qua hồ sơ Printables của tôi.

(Nhân tiện, hình ảnh webcam không bị mờ như Hình 4, tôi đã cố tình làm mờ một chút để tránh lộ không gian riêng tư của mình :) )
