Mô tả

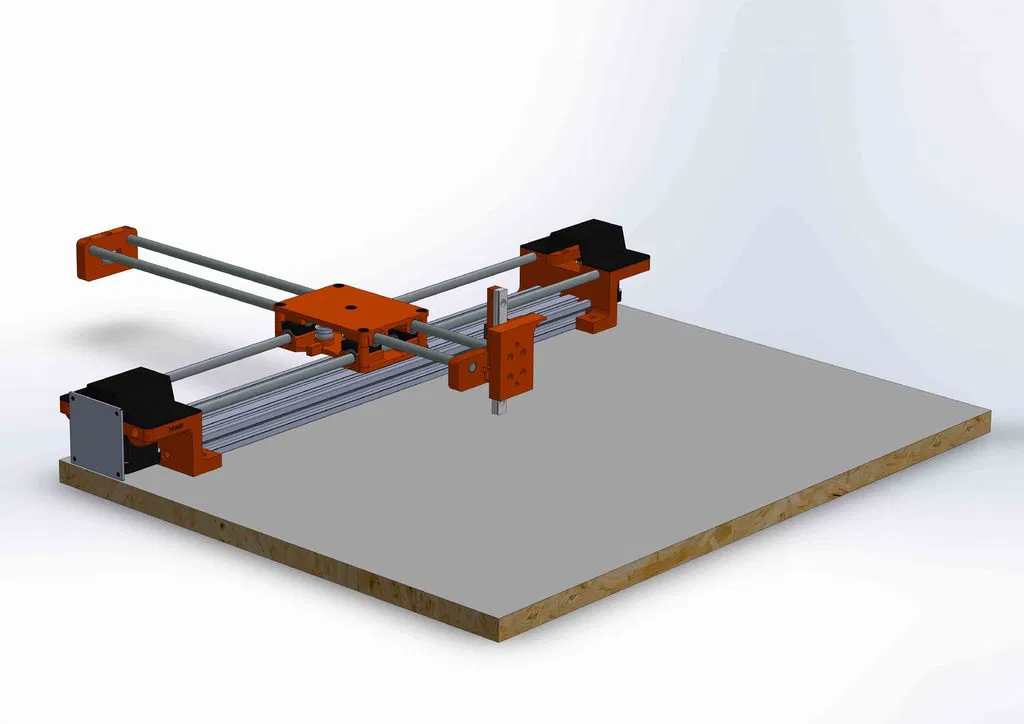

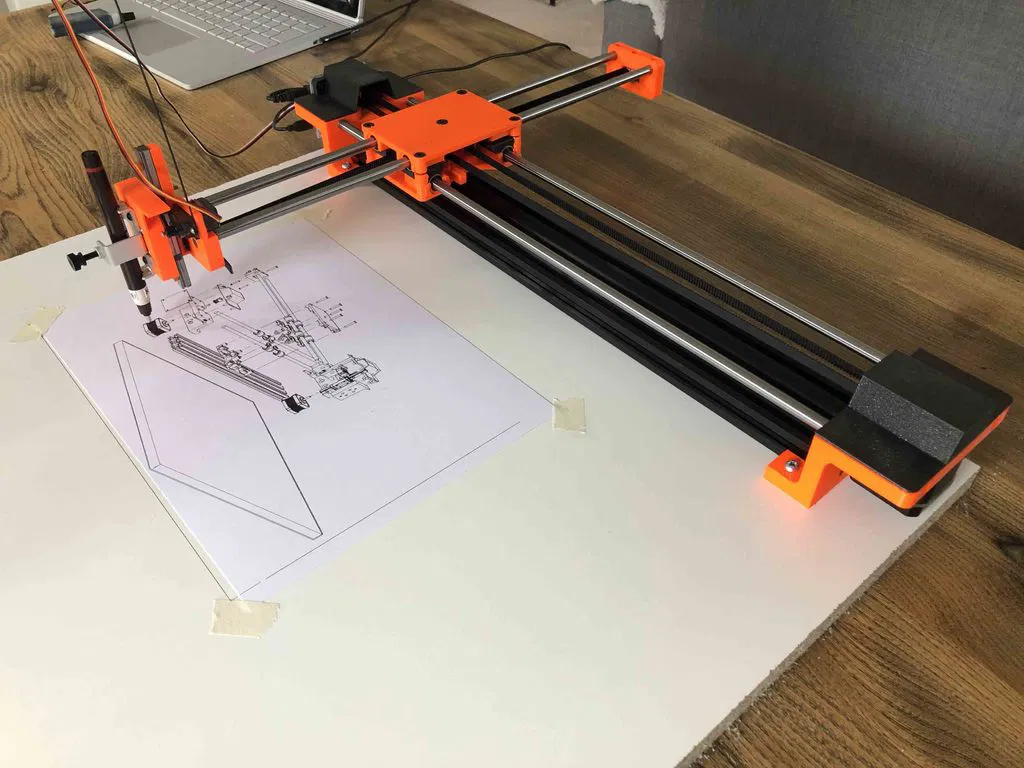

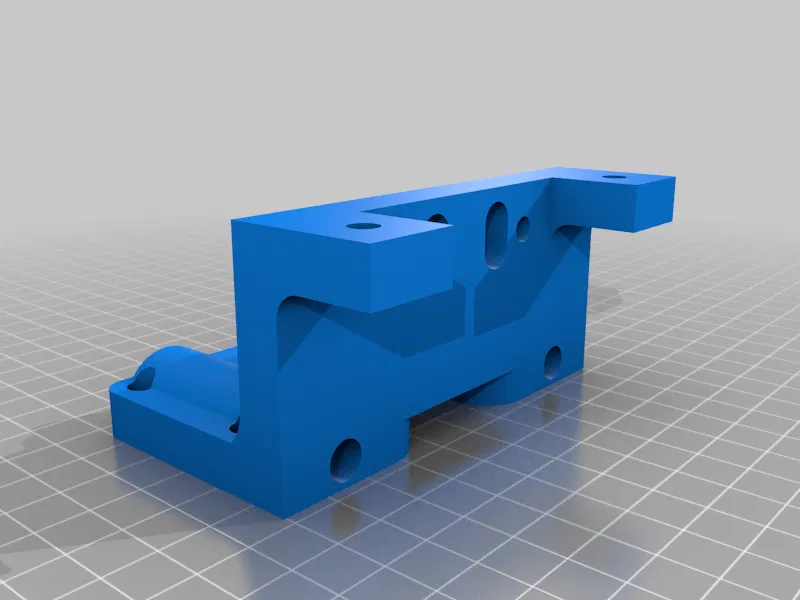

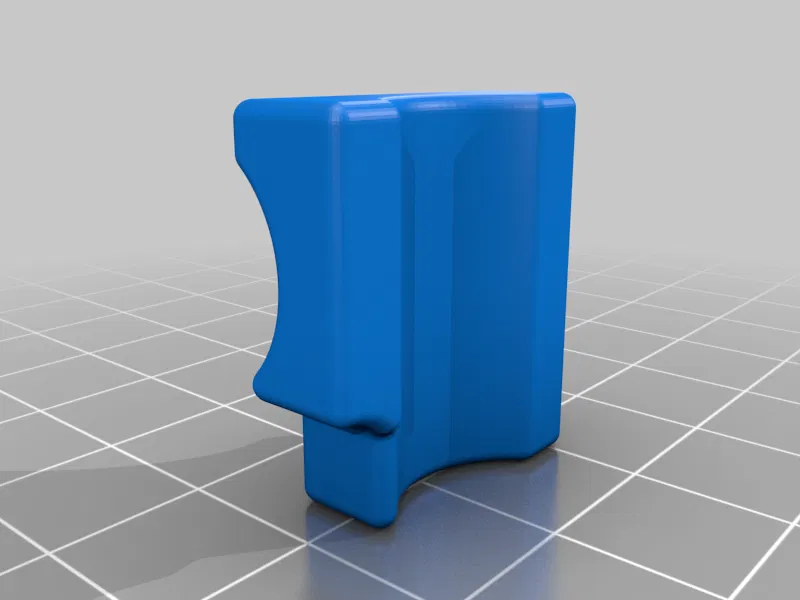

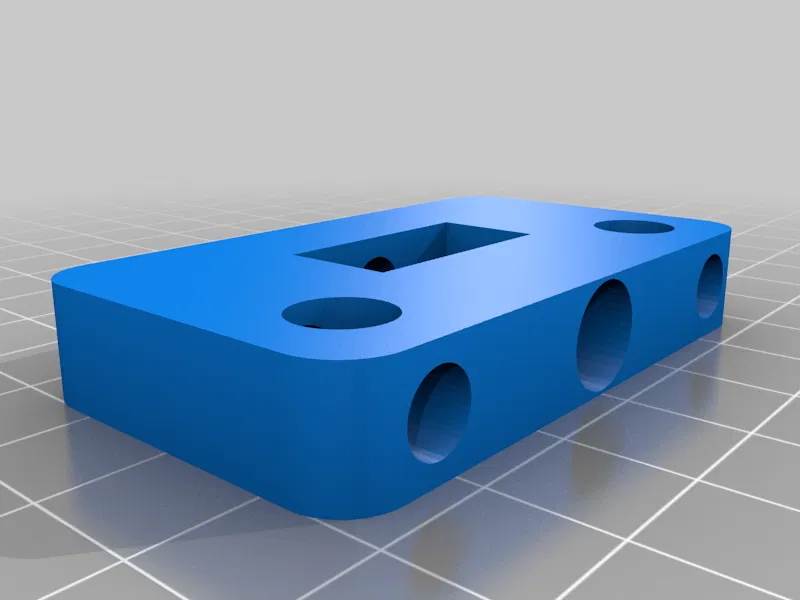

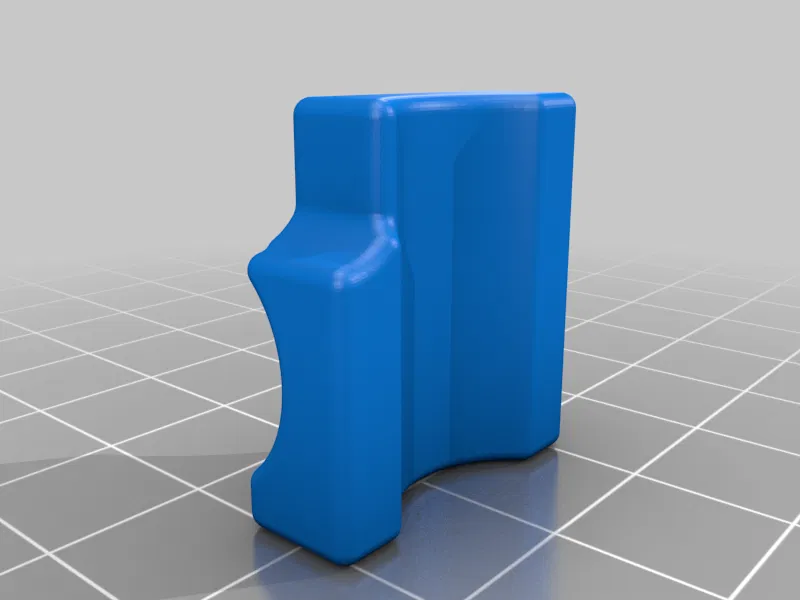

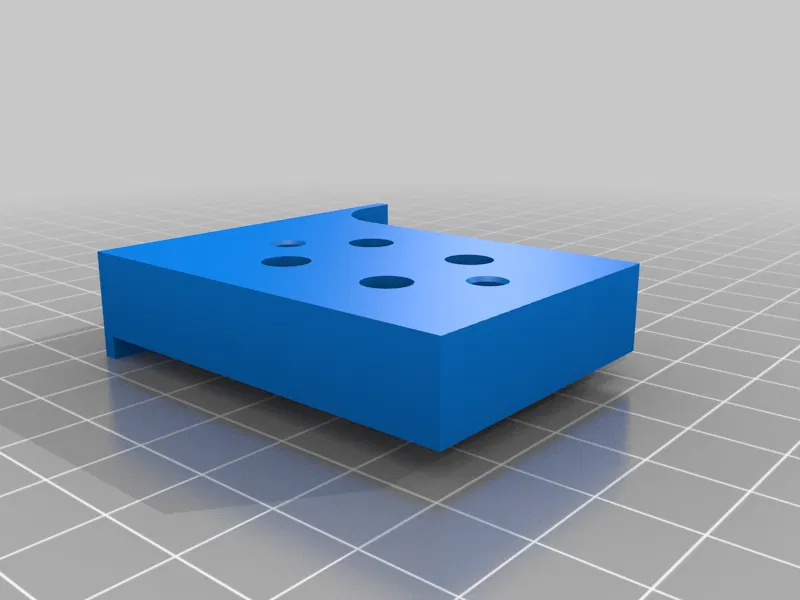

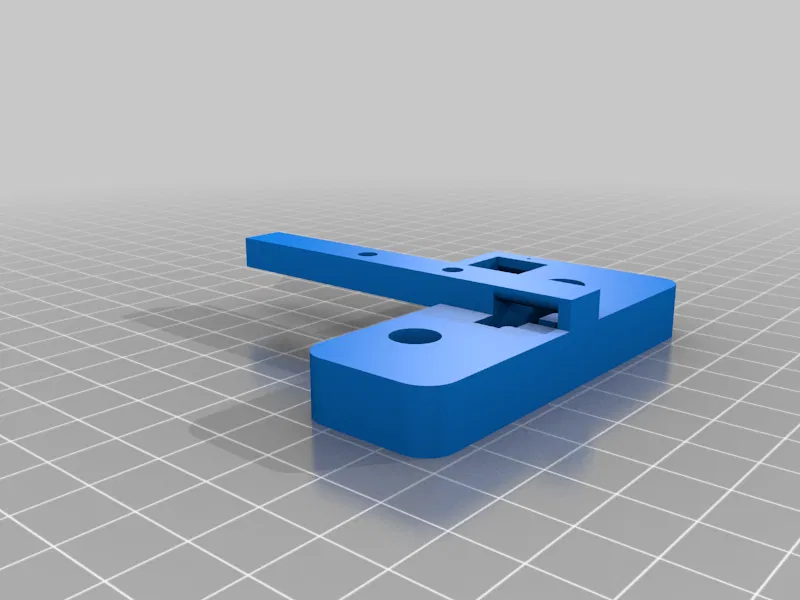

Máy Vẽ DIY A3+ (Sử dụng Bo mạch Điều khiển EBB)

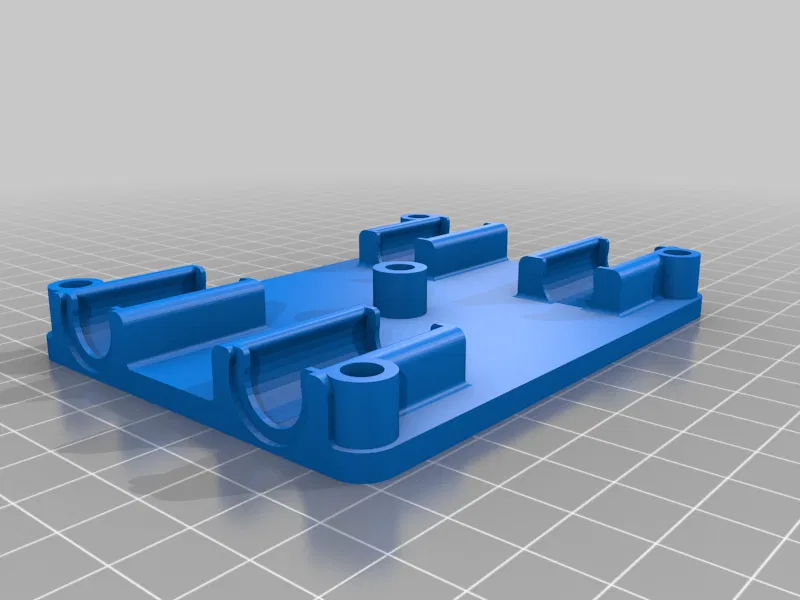

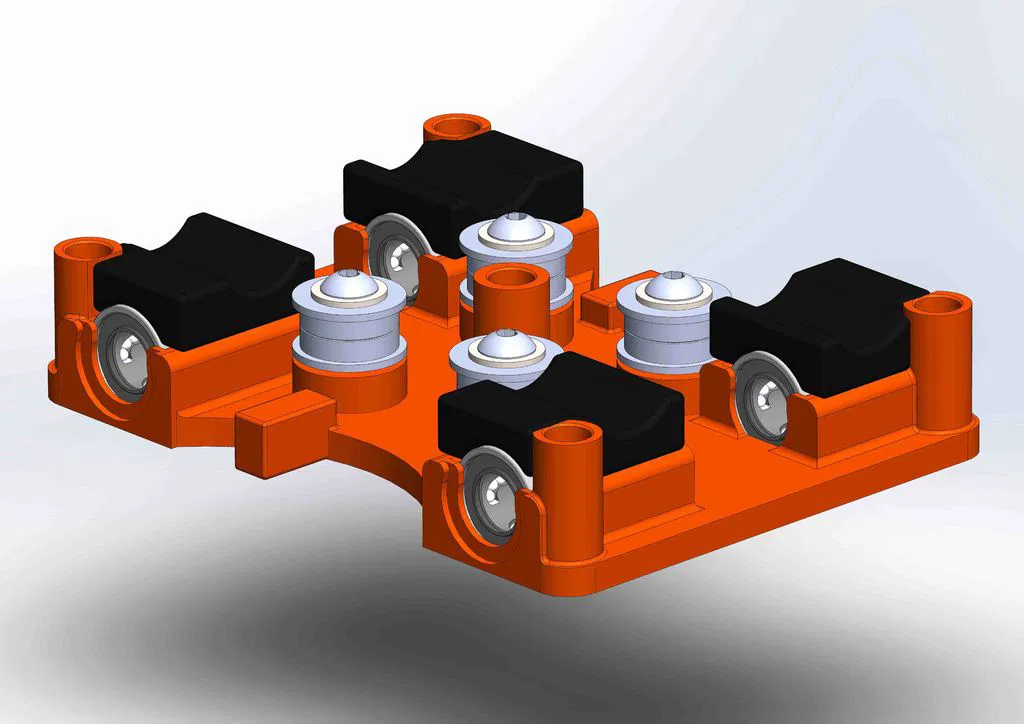

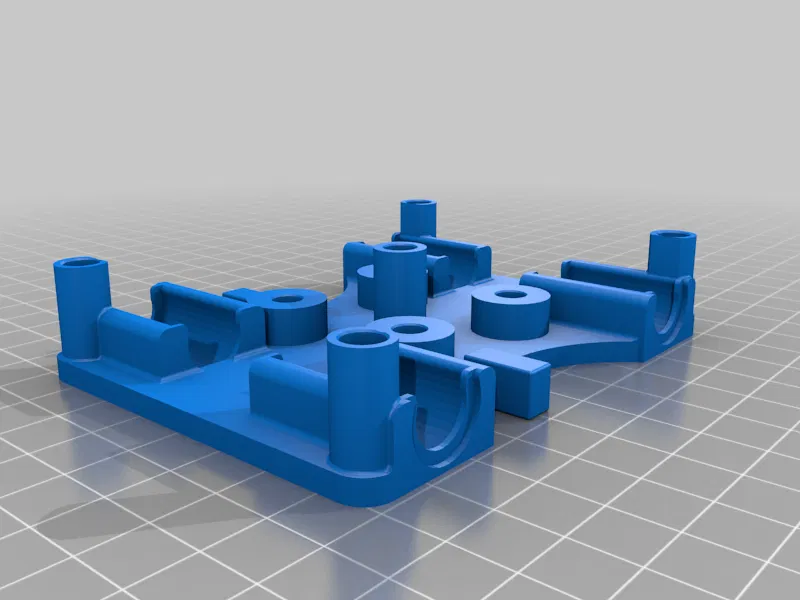

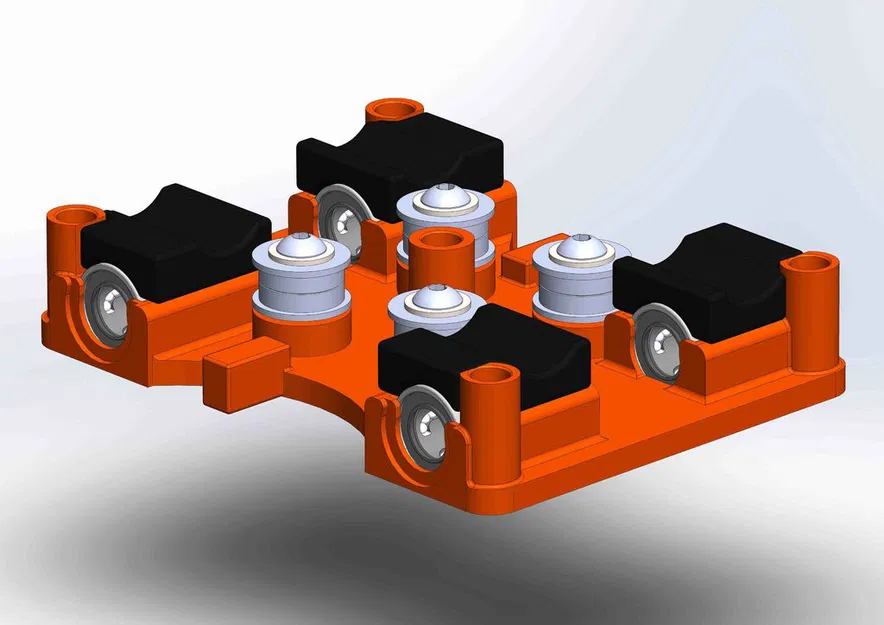

*Cập nhật: Bottom_XY_clamshell_V3 (cho phép nâng vòng bi bạc đạn lên 2mm để tránh dây đai răng cọ xát vào thanh dẫn hướng)

Máy Vẽ/Máy Vẽ Tuyến tính này dựa trên mẫu

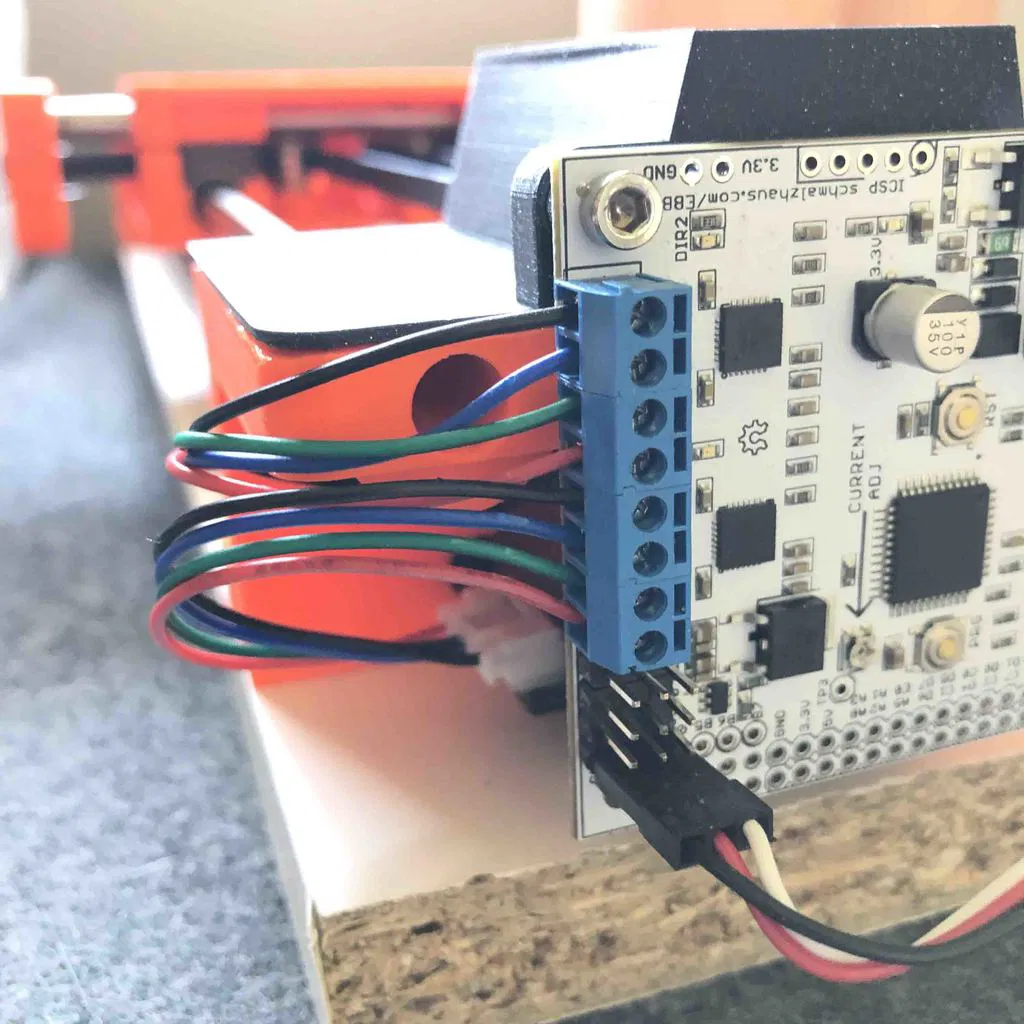

AxiDraw từ Evil Mad Scientist và sử dụng Bo mạch Điều khiển EBB của họ để điều khiển động cơ bước và servo cho đơn giản - nó rất tuyệt vời cho người mới sử dụng máy vẽ như tôi và tôi thấy nó cực kỳ thân thiện với người dùng khi kết hợp với
Inkscape.

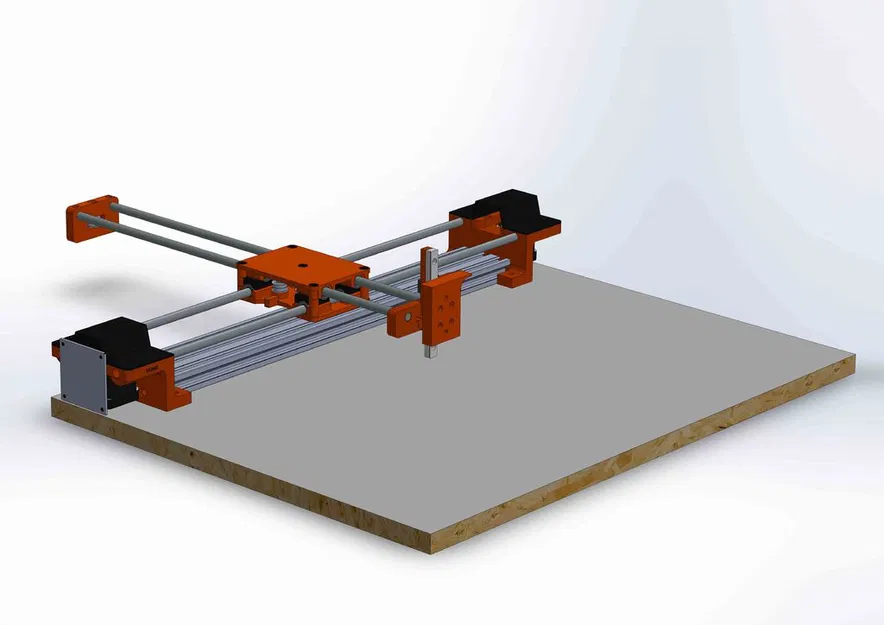

Một điểm khởi đầu, tôi đã sử dụng tệp của henryarnold và sửa đổi chúng để máy có thể gắn cố định vào một bảng, gia cố ở một số khu vực (vì máy của tôi lớn hơn) và thêm vỏ che động cơ bước để trông giống một sản phẩm hoàn chỉnh hơn. Tôi sẽ không bao gồm hướng dẫn, vì henryarnold đã cung cấp một tệp PDF tuyệt vời để làm theo (và tôi cũng nghĩ rằng bằng cách nhìn vào ảnh và tệp lắp ráp hoàn chỉnh mà tôi đã đính kèm, việc chế tạo khá tự giải thích).

Để giữ dây servo không bị vướng, tôi đã sử dụng một đoạn dây (thực ra lấy từ thanh đẩy máy bay RC). Một đầu được kẹp giữa ốc servo và bộ phận in 3D, đầu còn lại được dán dây servo vào để giữ cho nó lơ lửng trong không khí.

Vật tư:

Dây nối dài Servo 26 AWG, 800mm, Số lượng 1

Một vài mẹo:

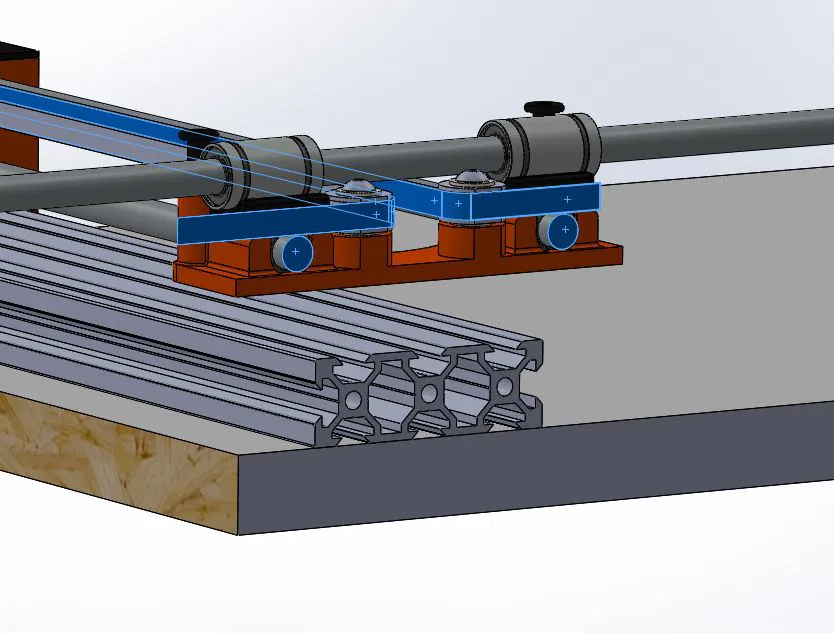

Có một khe hở ở mỗi đầu của thanh nhôm định hình, ngay cả sau khi bộ phận in 3D đã được bắt vít - đây là nơi để giấu dây cáp.

Tùy thuộc vào loại đai ốc ren nhiệt bằng đồng mà bạn mua (hoặc đường kính ngoài), việc ép chúng vào có thể làm phồng một số phần thành mỏng của nhựa. Chúng vẫn sẽ hoạt động.

Để thiết lập, chỉ cần xem qua Hướng dẫn sử dụng AxiDraw rất hữu ích.

Cài đặt In

Thương hiệu máy in:

Prusa

Máy in:

I3 MK3S

Vỉ nướng:

Không

Hỗ trợ:

Có

Độ phân giải:

0.15

Lớp độn:

25

Sợi in:
Prusament PETG + PLA Cam + Đen thiên hà


Ghi chú:

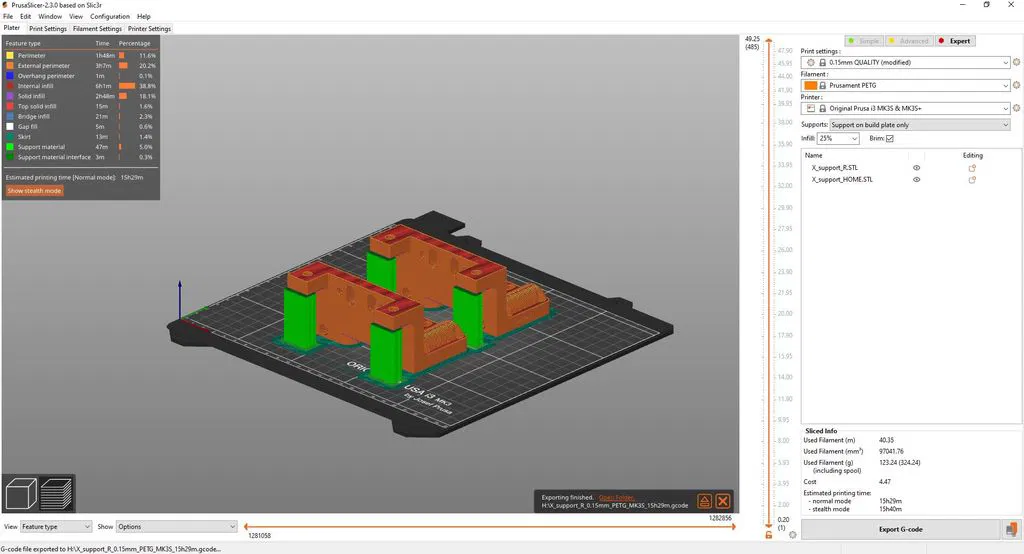

PETG cho các bộ phận chính

  • Chiều cao lớp 0.15mm
  • Độ điền 25%
  • Brim
  • Hỗ trợ trên mâm in

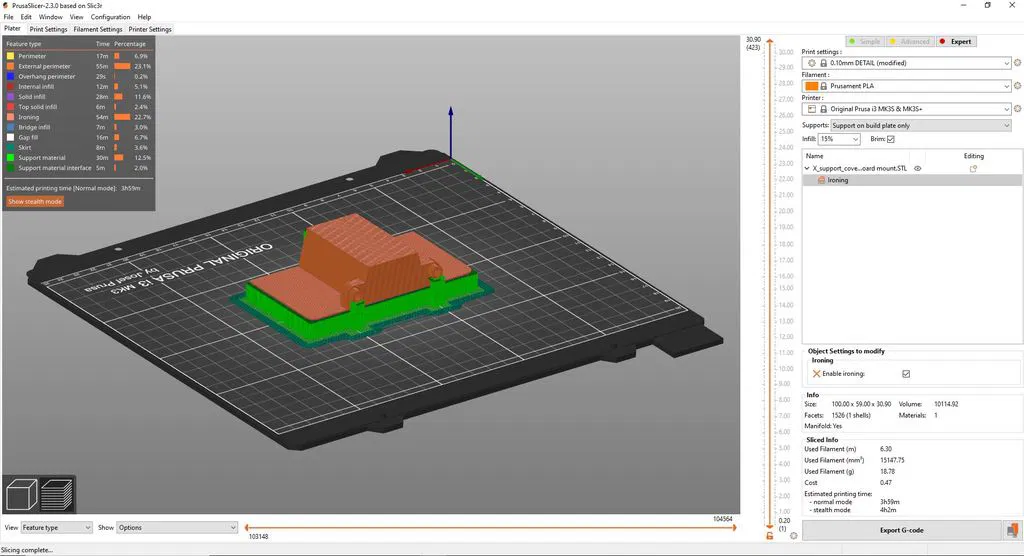

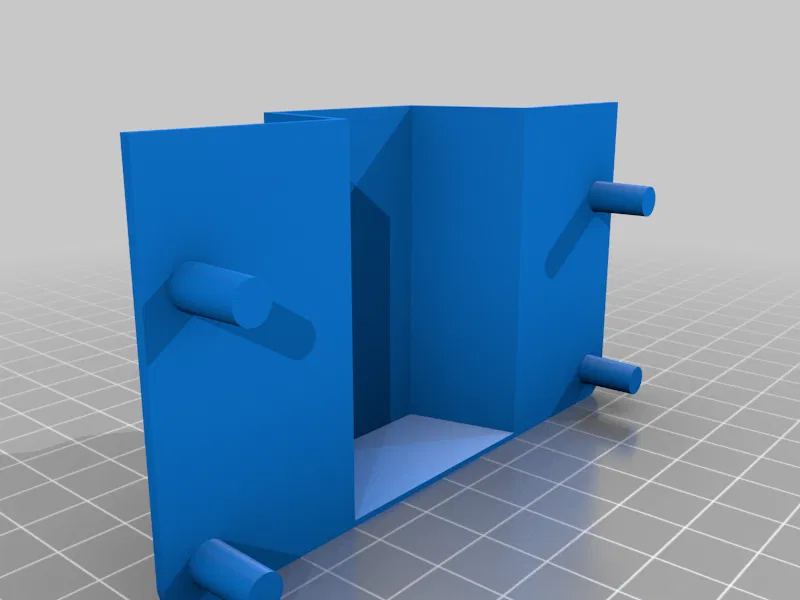

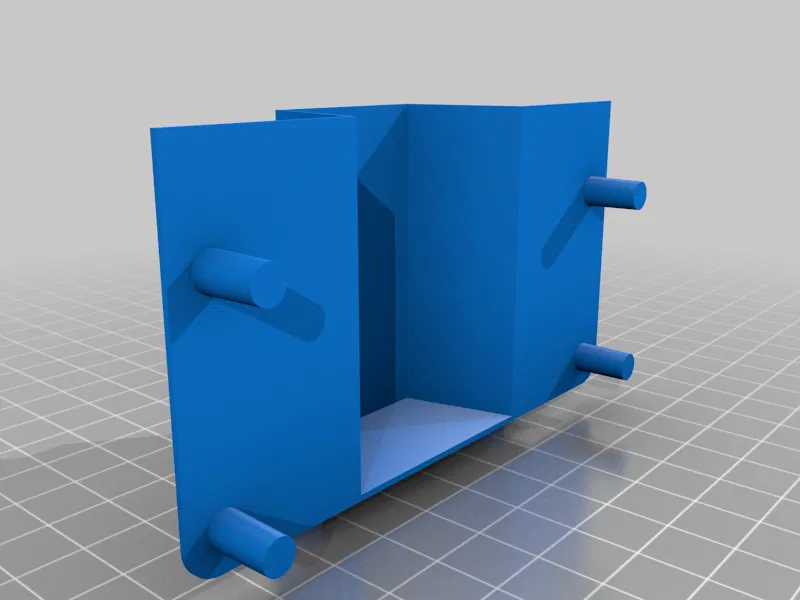

Đánh bóng trên PLA cho vỏ động cơ bước

Chiều cao lớp 0.10mm

  • Độ điền 15%
  • Brim
  • Hỗ trợ trên mâm in
  • Đánh bóng
