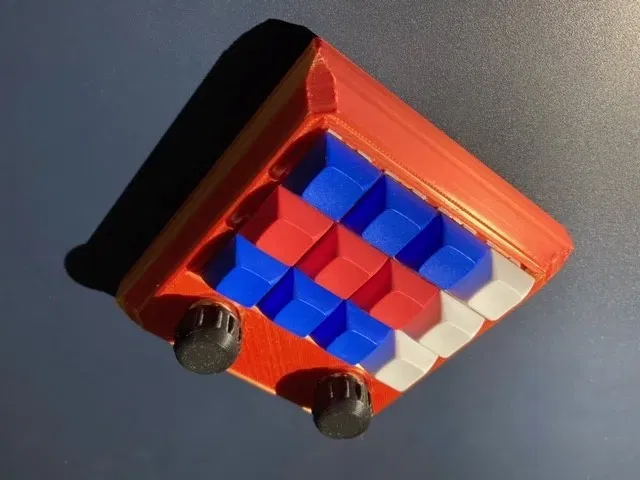

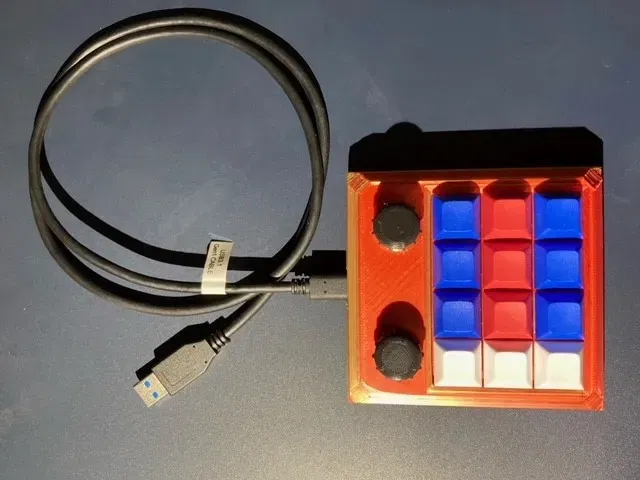

Bàn phím macro tùy chỉnh 12 phím với núm và đèn LED

Macro-Pad

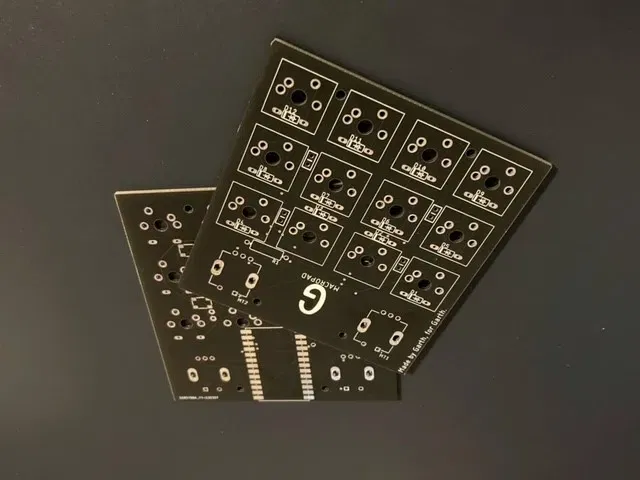

Dự án này được lấy cảm hứng từ dự án ocreeb-12 tại đây. Một phần lớn của dự án này đối với tôi là đặt hàng PCB tùy chỉnh đầu tiên. Tất cả các dự án khác của tôi cho đến nay đều là bảng mạch hàn. Tôi đã phải mất một thời gian để học, nhưng quá trình này làm cho mạch cuối cùng dễ làm việc hơn rất nhiều.

Các tệp PCB được tạo ra bằng cách sử dụng EagleCad. Tôi đã sử dụng Solidworks để tạo các mô hình STL cho việc in ấn.

BOM cho dự án:

• Bảng KB2040 - 1
• Diode 1N4148W - 12
• Phím cơ Cherry MX - 12
• Nắp phím MX - 12
• Đèn LED Neopixel 5050 - 4
• PCB tùy chỉnh - 1
• Bộ mã hóa - 2
• Chân cao su - 4
• Điện trở 10 kOhm - 1
• Tụ điện 0.1 uF - 4

Hãy xem dự án tại đây để biết mã và tệp pcb.
