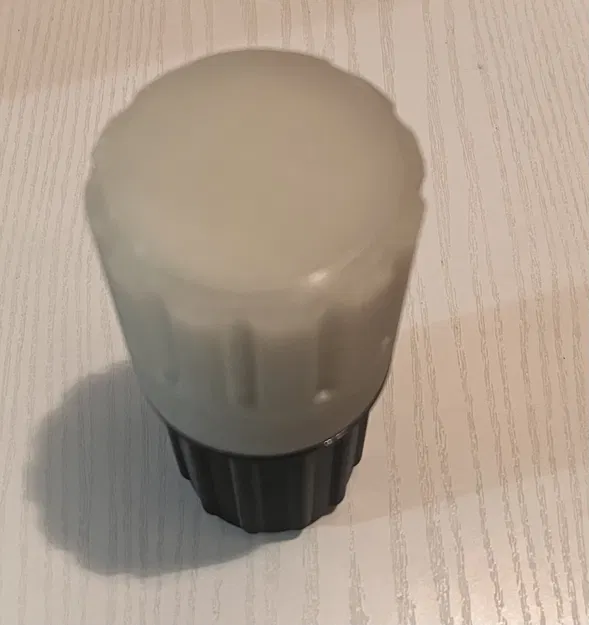

Hộp Đựng Mũi Khoan (Có Thể Tùy Chỉnh Thông Số)

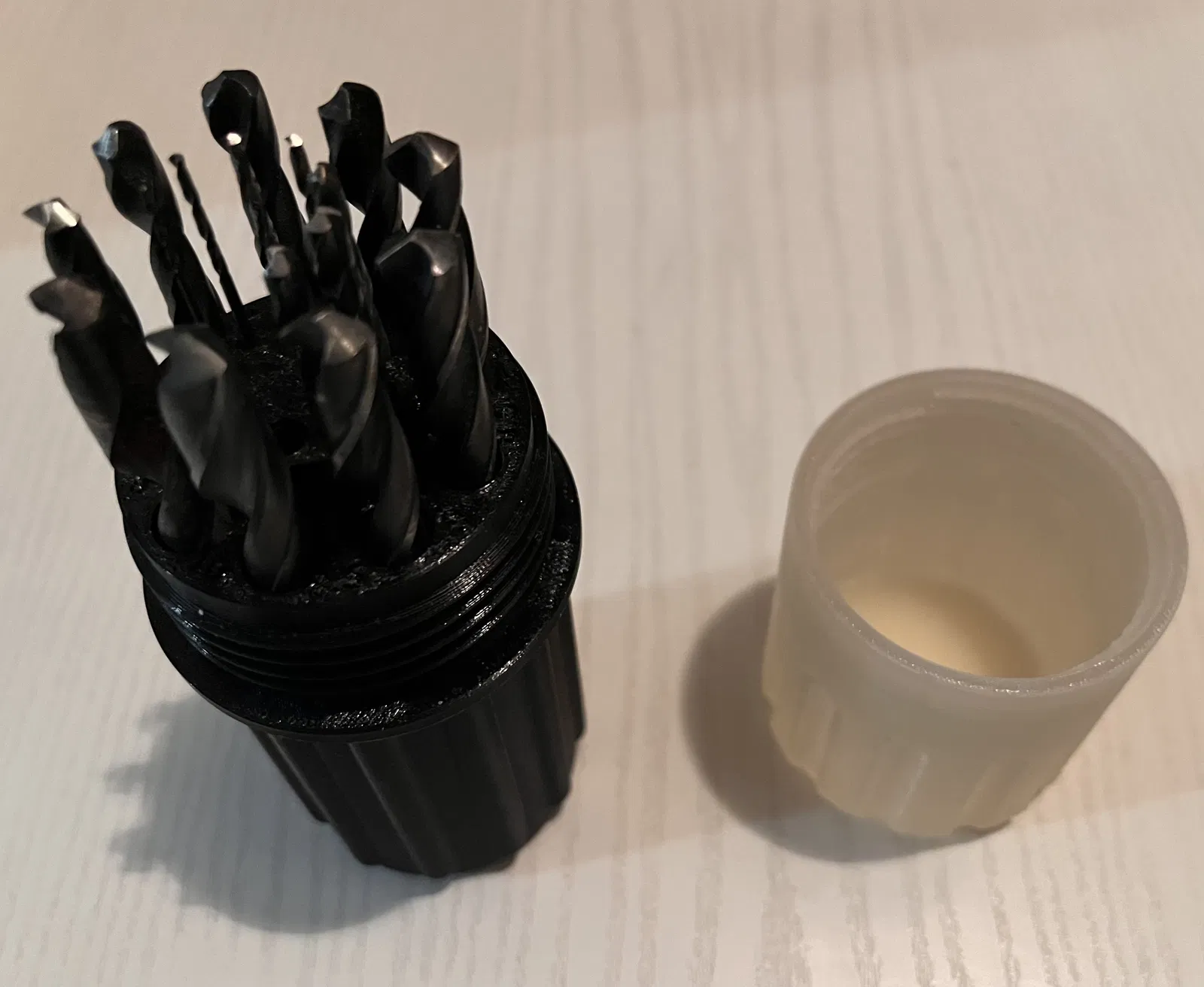

Cái hộp đựng mũi khoan của tui bị bể, nên tui đi kiếm cái khác để in 3D. Tui tìm được cái hộp đựng mũi khoan hình trụ của Dagongar, tui thấy cũng được.

Mà tui có mấy cái mũi khoan lẻ tẻ khác nữa, nên cái hộp đó xài không có hết. Tui mới sửa lại nó trong Fusion 360, bỏ cái đế giữ mũi khoan ở trong đi, chỉ giữ lại cái vỏ ngoài với cái tay nắm cho đẹp.

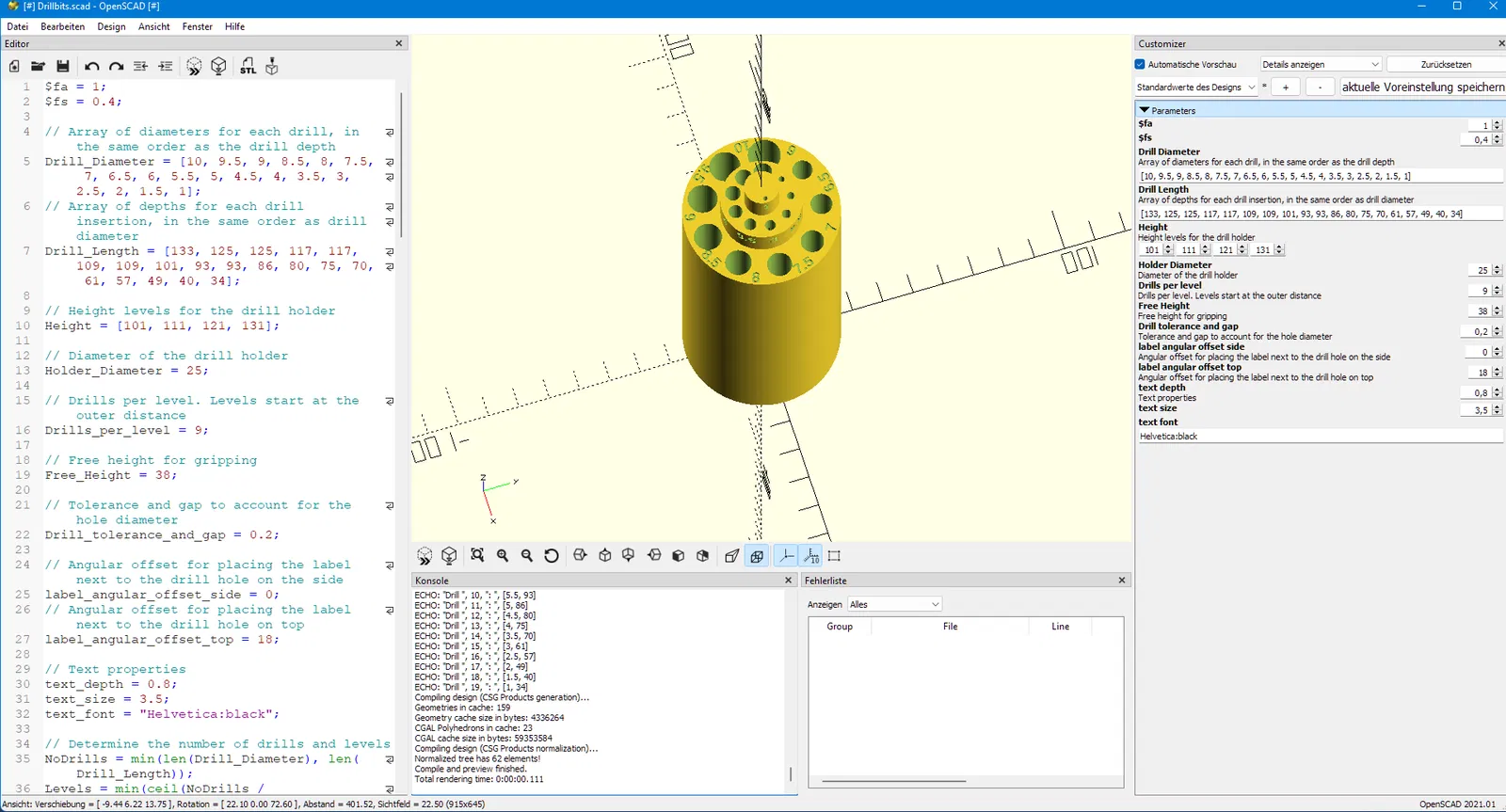

Tui thiết kế cái đế giữ mũi khoan bên trong bằng OpenSCAD, có mấy cái thông số quan trọng nè:

• Drill Diameter: Đây là danh sách đường kính của từng mũi khoan, sắp xếp theo thứ tự giảm dần. Mũi lớn nhất sẽ nằm ở ngoài cùng.
• Drill Length: Danh sách chiều dài tương ứng của từng mũi khoan (cùng kích cỡ với danh sách trên).
• Free Height: Mũi khoan nhỏ nhất sẽ nhô ra bao nhiêu. Mấy mũi kia sẽ được xếp bằng với chiều cao này.

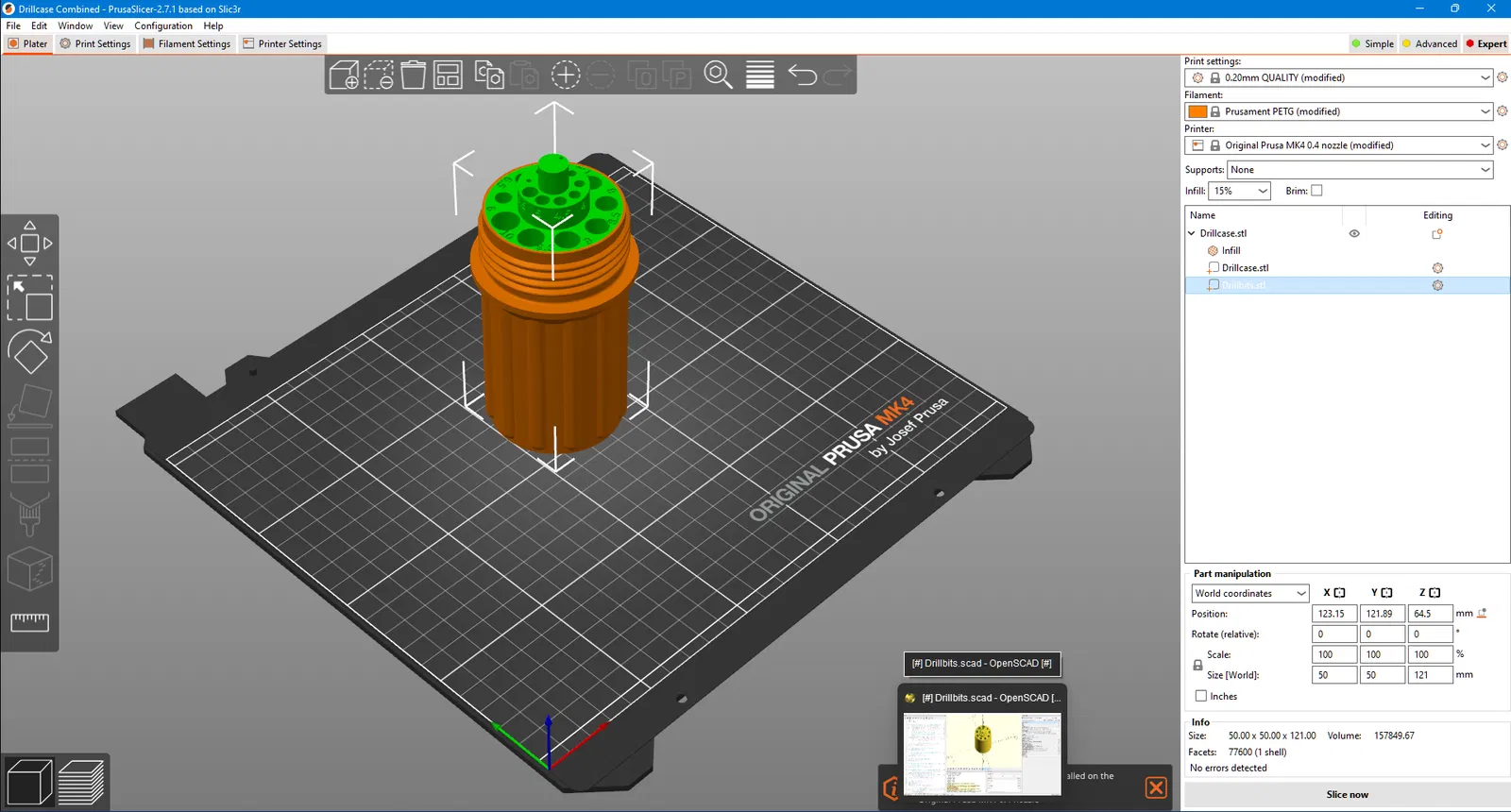

Bạn tự thiết kế đế giữ mũi khoan của bạn đi, xuất ra file Drillbits.STL. Tạo một project mới, import file Drillbits.stl, import file Drillcase.stl, rồi kết hợp cả hai lại và slice chung.
