Giá đỡ card mạng NIC cho HP 546SFP+/Connectx-3 trên m720q

Giới thiệu

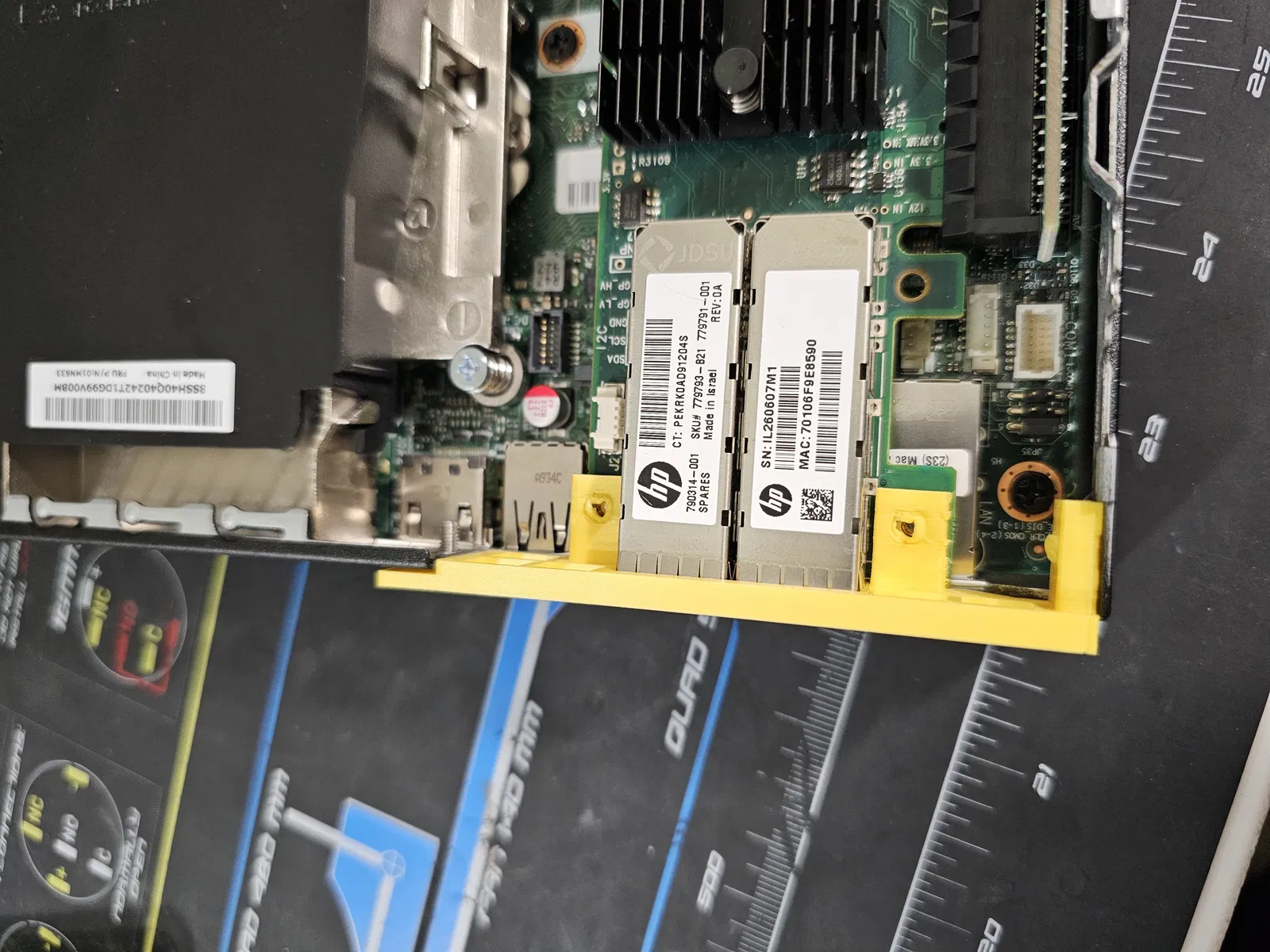

Thiết kế để in úp mặt xuống. Có lỗ thông gió. Kết nối chắc chắn với card và case, đảm bảo ít rủi ro bị gãy trong lúc lắp đặt. Không cần chỉnh sửa case.

Cài đặt in

• 0.6mm
• 10% độ đặc ruột (infill)
• Không cần hỗ trợ (No Support)
• PLA+

In úp mặt xuống.

Hậu xử lý

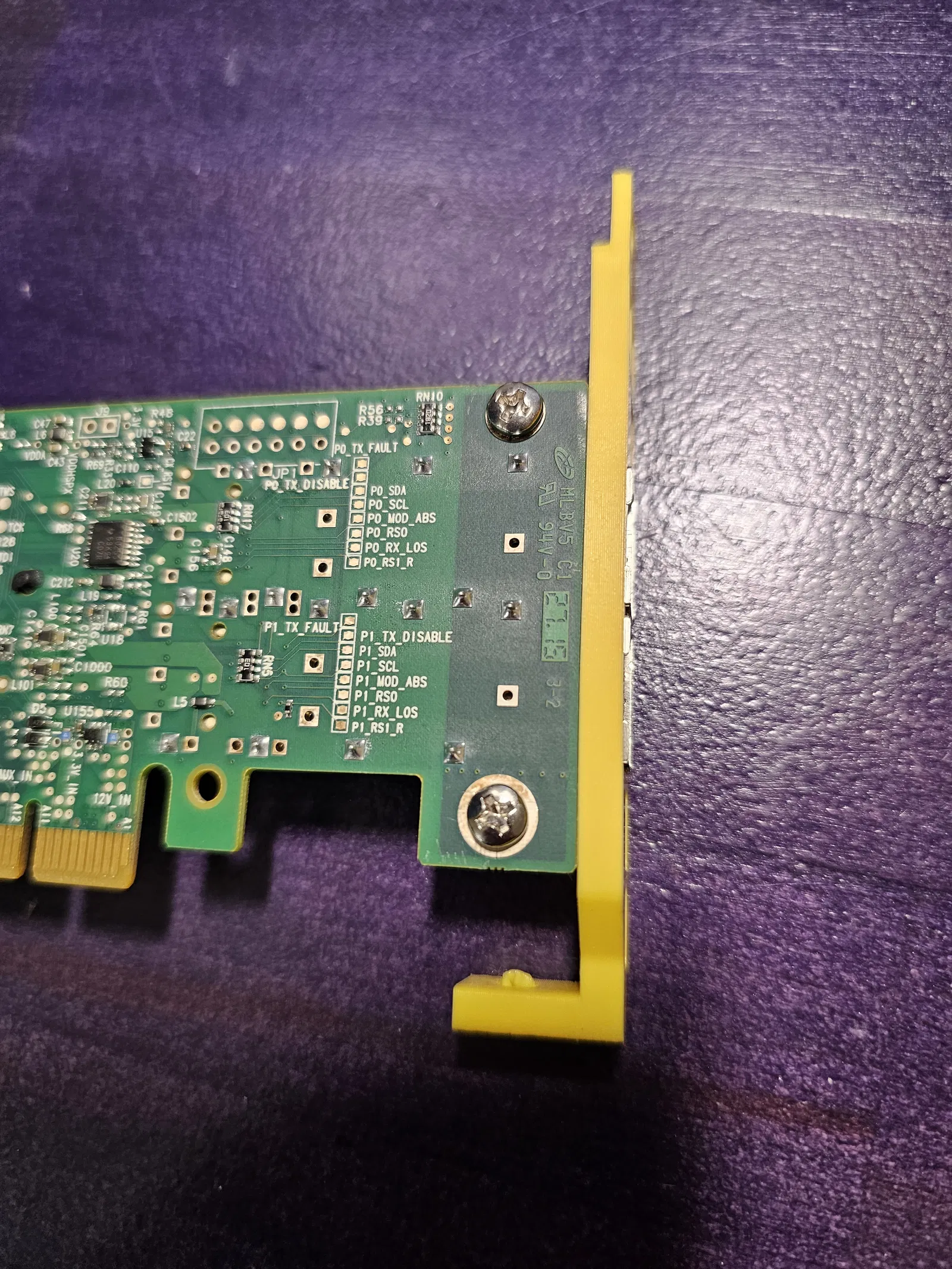

Cần 3 con ốc ren đồng M3x3mm (heatset inserts): hai (2) con để gắn bracket vào card và một (1) con để gắn bracket vào case. Lỗ cho ốc được thiết kế hơi khít để đảm bảo kết dính tốt với bracket. Ốc gắn bracket vào card nên được gắn từ mặt dưới. Ốc gắn bracket vào hông case nên được gắn từ mặt ngoài của bracket. Việc này đảm bảo vật liệu in thừa sẽ không cản trở việc gắn ốc.

Chỉnh sửa 04Jan2024

Mô hình được cập nhật:

• Thêm các rãnh dẫn đèn LED trên card. Sau khi in, tôi đã trám các đầu rãnh bằng keo nến để khuếch tán ánh sáng. Cách này cũng ổn. Có thể dùng vật liệu khác - hoặc súng bắn keo nến có đầu nhỏ hơn - sẽ tốt hơn.
• Tối ưu hóa kích thước và vị trí các lỗ thông gió.

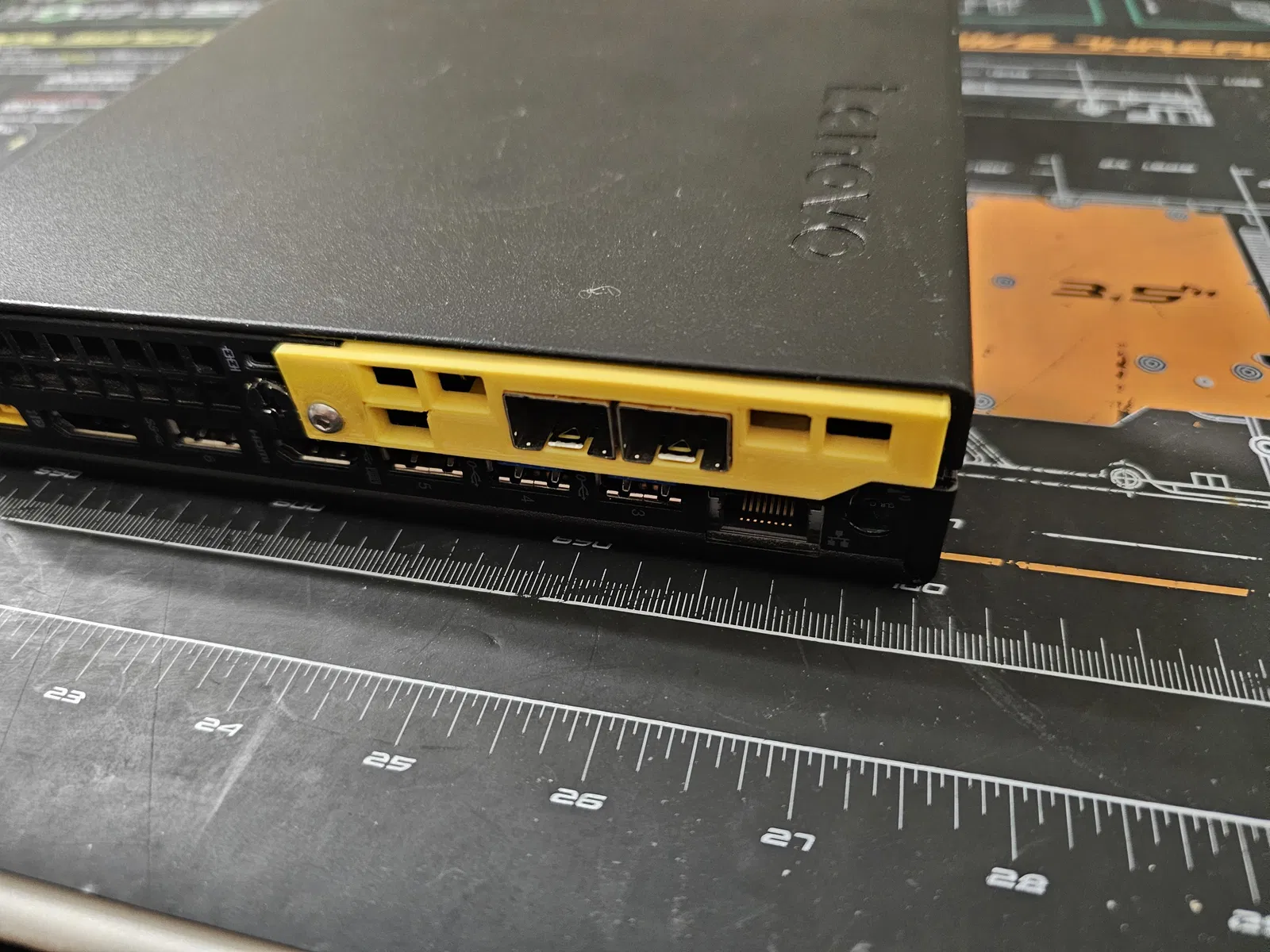

• Tối ưu hóa kích thước mặt trước để khớp với thân case hơn.
• Đơn giản hóa file f3d để dễ chỉnh sửa hơn.
