Chân đế điện thoại phóng đại

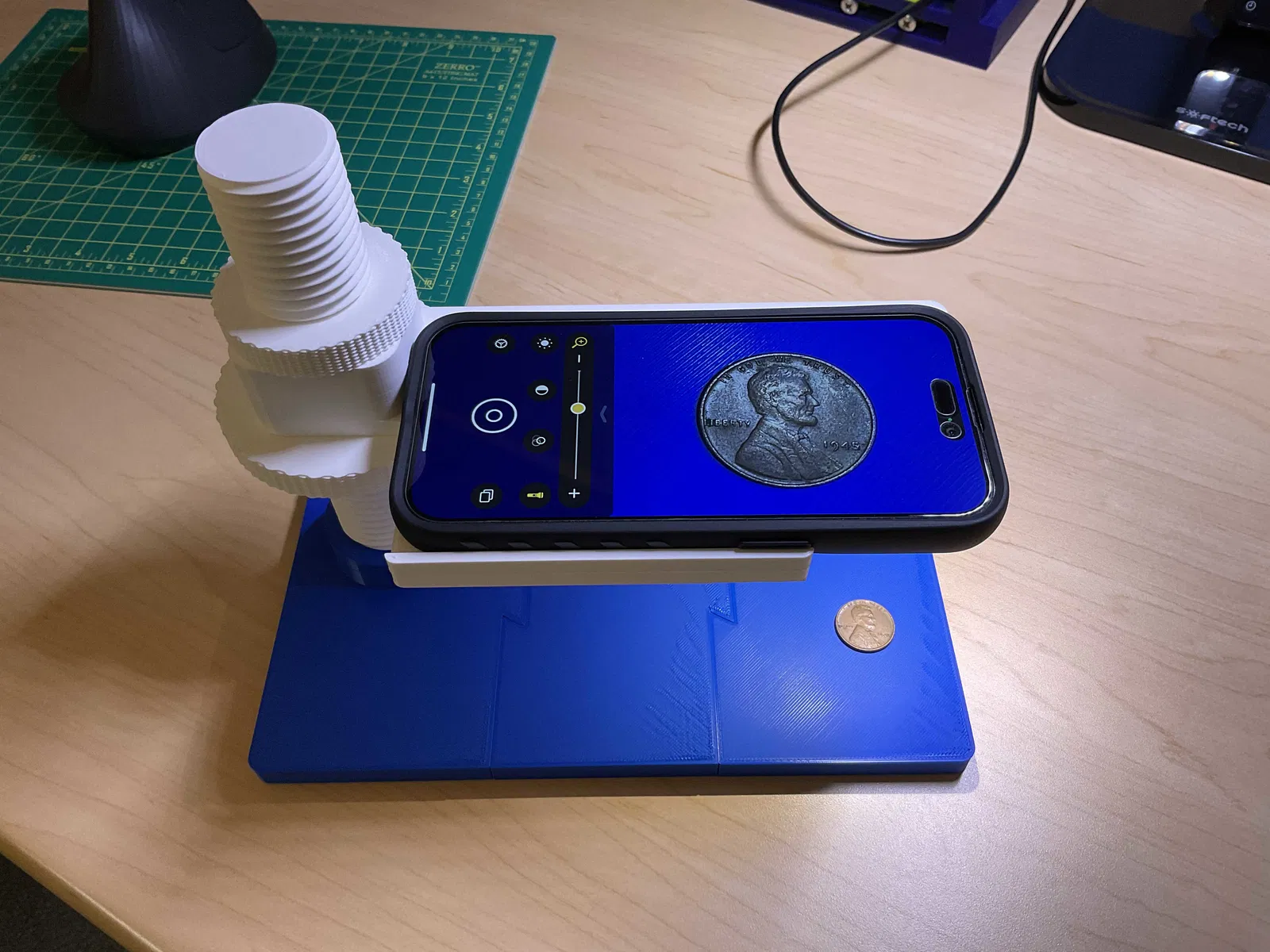

Tôi tạo ra cái đế này để giữ điện thoại của tôi ổn định khi xem ngày và dấu hiệu đúc trên tiền xu, nhưng bạn có thể dùng nó cho bất cứ thứ gì bạn cần phóng to.

Mặt khay điện thoại được thiết kế cho iPhone 14 Pro, nhưng có thể dùng cho nhiều loại điện thoại khác nhau. Đã thử nghiệm với iPhone 14 Pro và iPhone XS. Có thể tạo khay điện thoại mới mà không cần in lại toàn bộ đế.

Hướng dẫn in:

• In bằng PLA
• 3 lớp biên
• 15% độ đặc ruột trừ khi có ghi chú khác
• Tất cả các bộ phận đều dễ dàng in trên Prusa MK4. Không cần vật liệu hỗ trợ.

Các bộ phận:

• Đế
  • 30% độ đặc ruột (tôi muốn nó có trọng lượng)

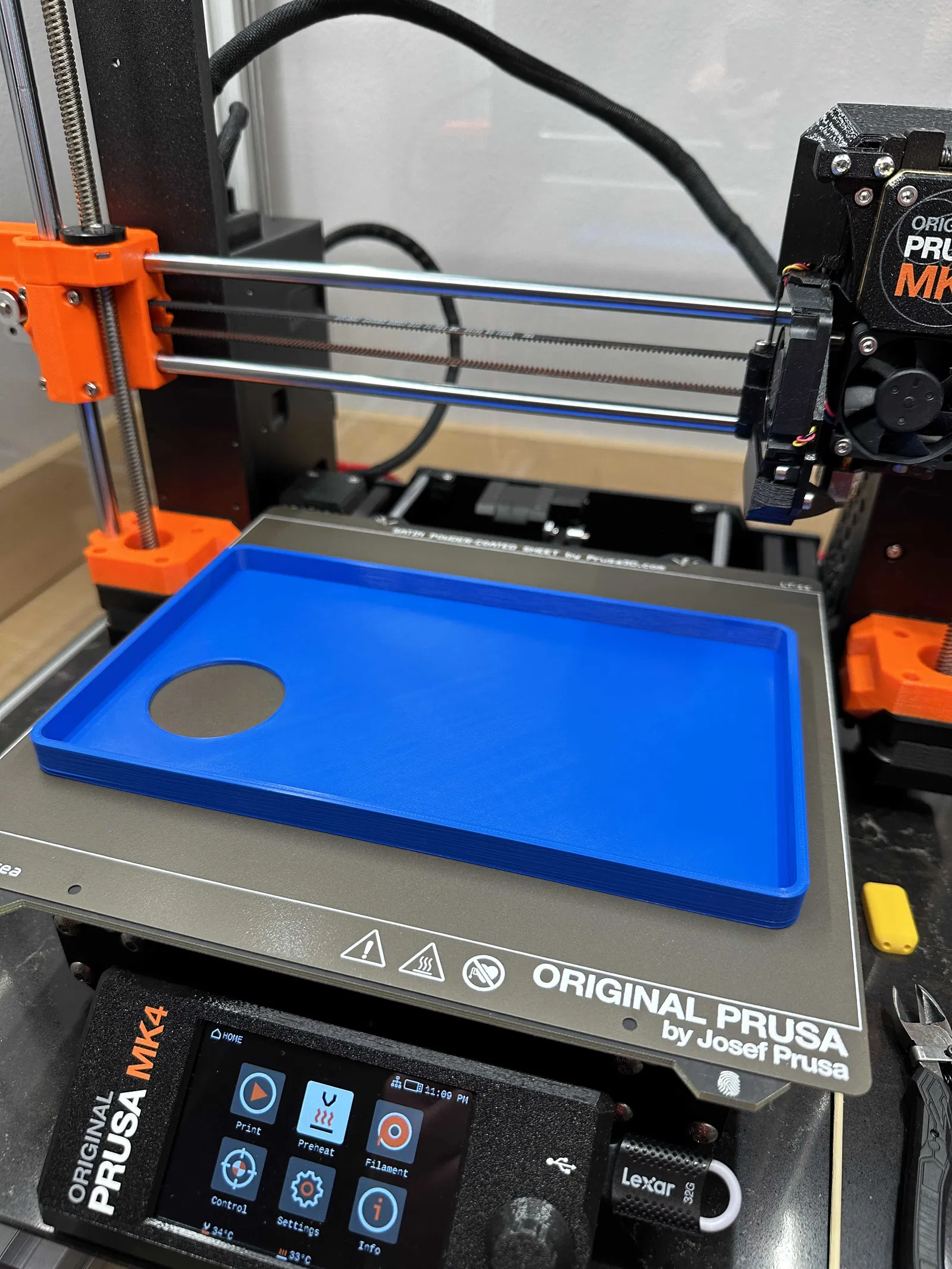

• Vỏ bọc đế
• Đai ốc dưới điều chỉnh
• Đai ốc trên điều chỉnh

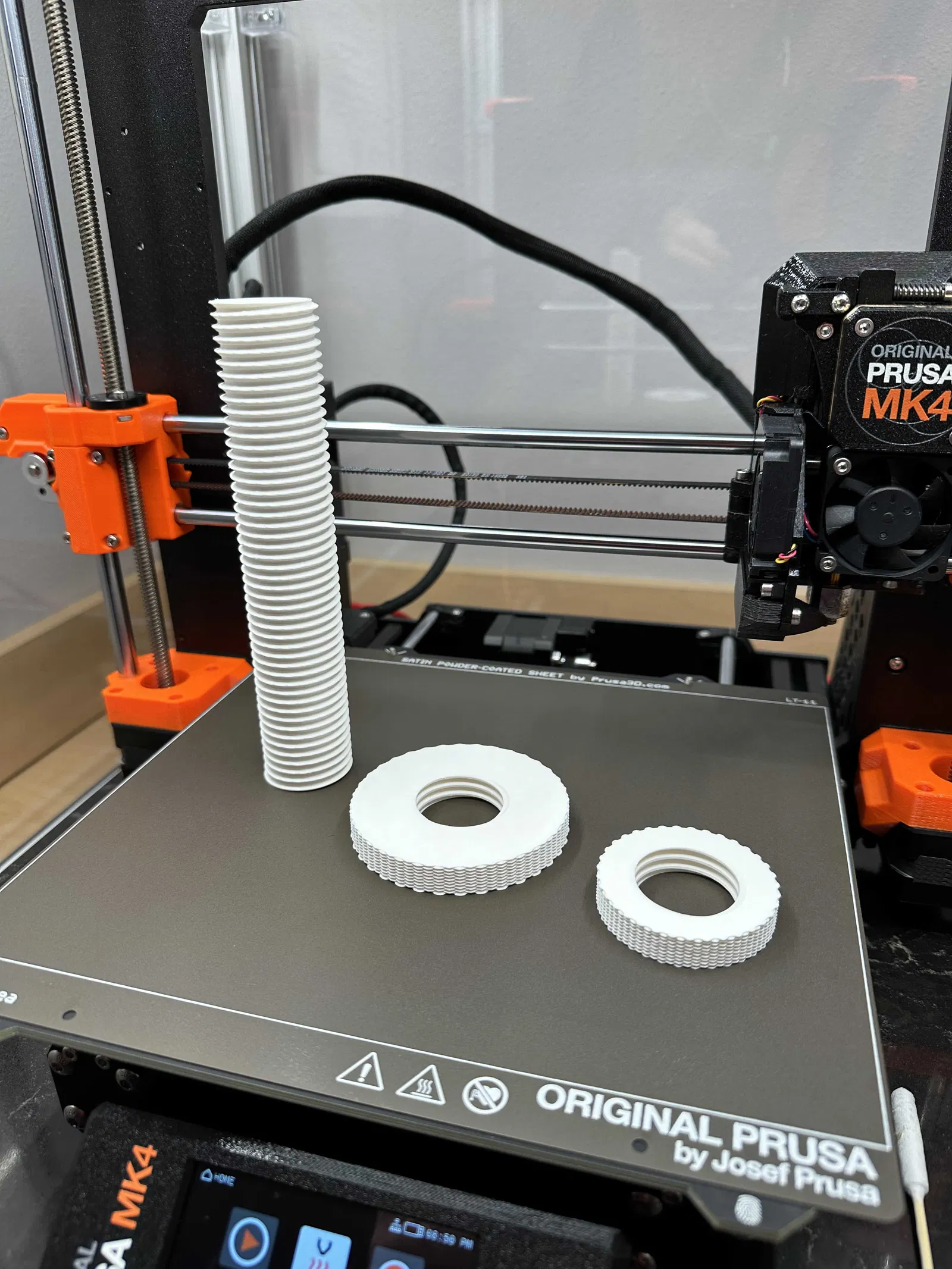

• Trục ren
  • Vành 10mm

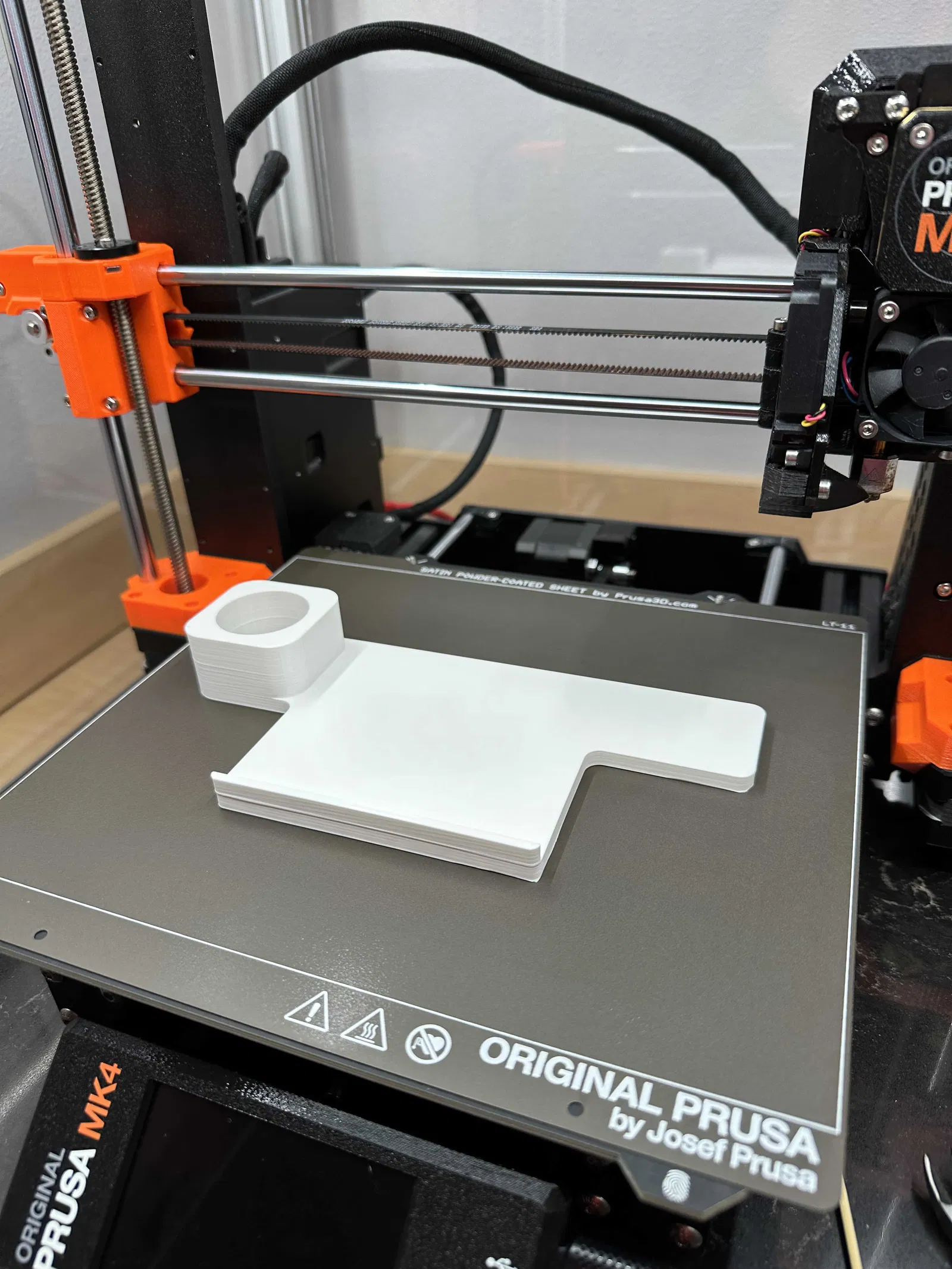

• Khay điện thoại
  • Bạn có thể muốn thêm một vài "tai chuột" ở bên phải (bên có phần cắt). Tôi đã dùng miếng 45mm x 45mm x 0.25mm và nó in ra không bị cong vênh. Vui lòng xem tệp .3mf.
• Nắp trên (tùy chọn)

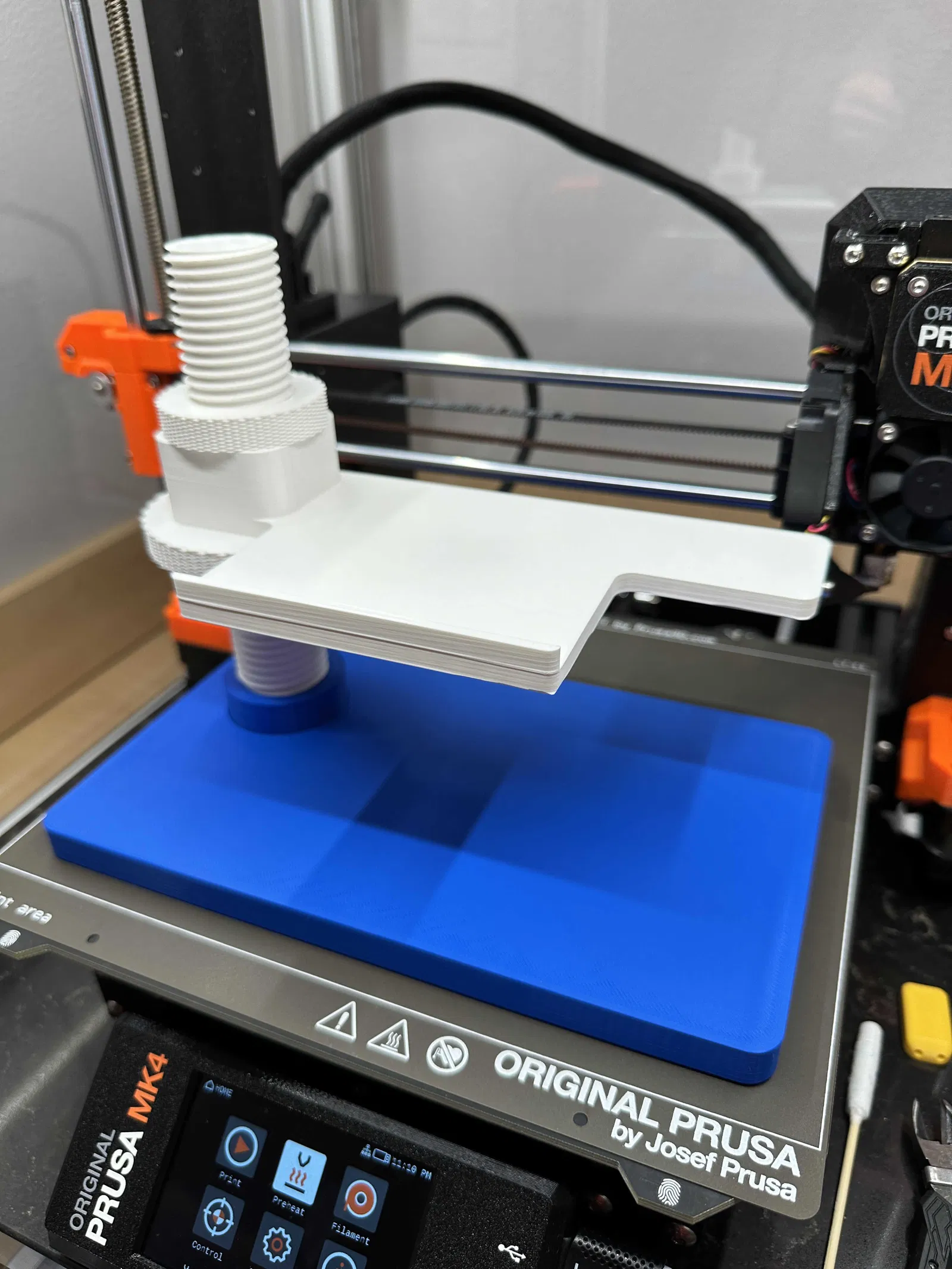

Lắp ráp:

Bạn sẽ cần một bộ phận cho mỗi loại: đế, vỏ bọc, đai ốc dưới, đai ốc trên, trục ren và khay.

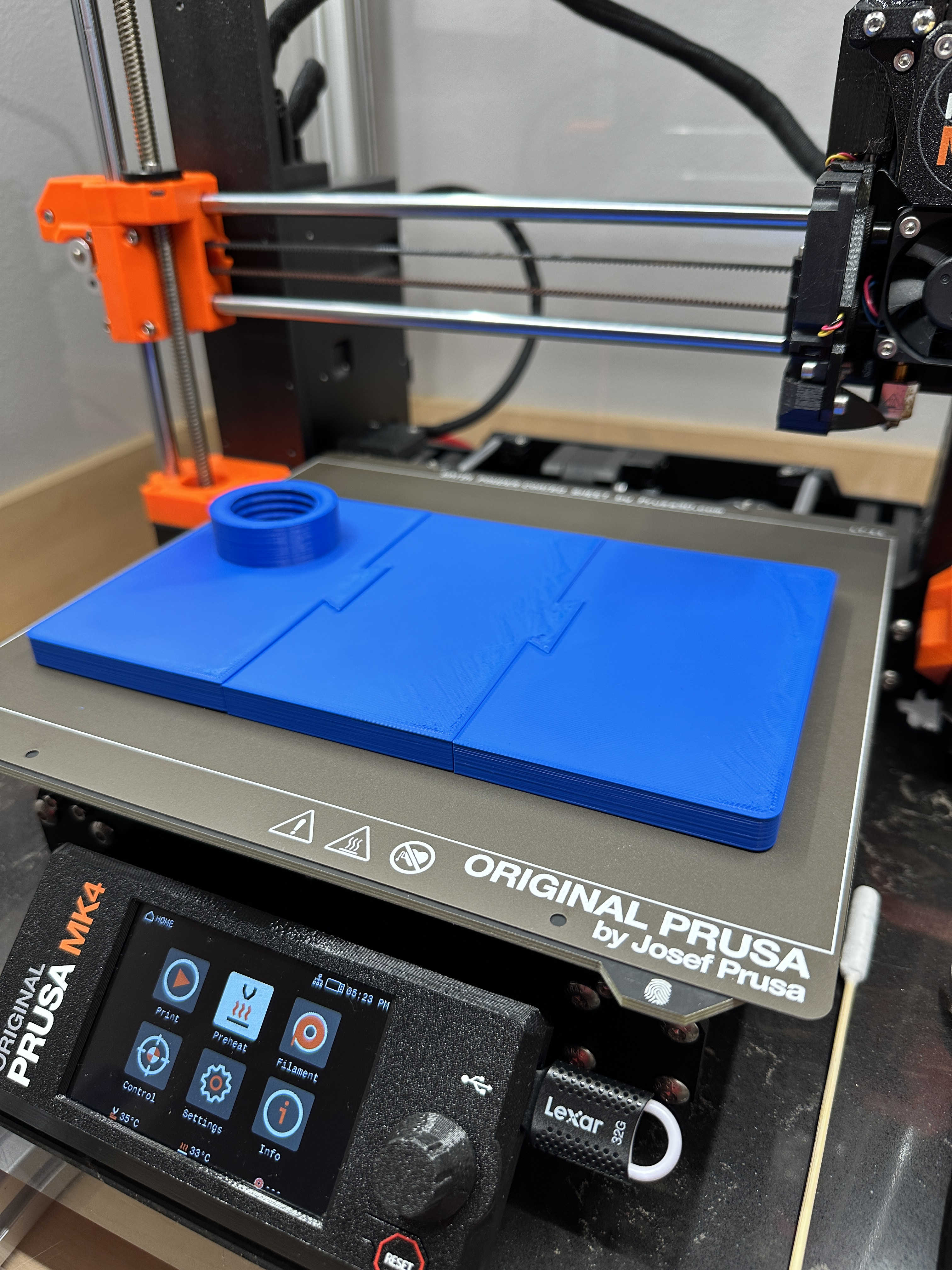

Tôi không thể in được đế nguyên khối mà không bị cong vênh đáng kể, vì vậy tôi đã sử dụng PrusaSlicer để cắt đế thành 3 phần. Tôi đã sử dụng cài đặt mộng đuôi én, 8mm x 25mm, hoạt động rất tốt. Tôi không muốn thấy các mộng đuôi én, đó là lý do tại sao tôi tạo ra vỏ bọc. Nó sẽ in nguyên khối vì chỉ dày 2mm. Tôi đã thiết kế nó sao cho mặt nằm trên bàn in sẽ hướng lên trên khi trượt vào đế, tạo ra bề mặt trên rất đồng đều, mang lại vẻ ngoài hoàn thiện. Nếu bề mặt bị bẩn hoặc hỏng, việc thay thế vỏ bọc rất dễ dàng. Dung sai của vỏ bọc khá khít.

Đai ốc dưới dùng để điều chỉnh chiều cao phù hợp cho khay cũng như cung cấp một số hỗ trợ. Các ren đã được mô hình hóa để in 3D với nhiều dung sai được tích hợp sẵn.

Khay trượt trên trục ren và đặt trên đai ốc dưới.

Sử dụng đai ốc trên nếu bạn muốn loại bỏ hoàn toàn chuyển động của khay.

Nắp trên chỉ để trang trí. Nó che đi phần trên của trục ren.

Cuối cùng, trục ren vặn vào đế.
