Chân đế giữ mũi hàn Weller

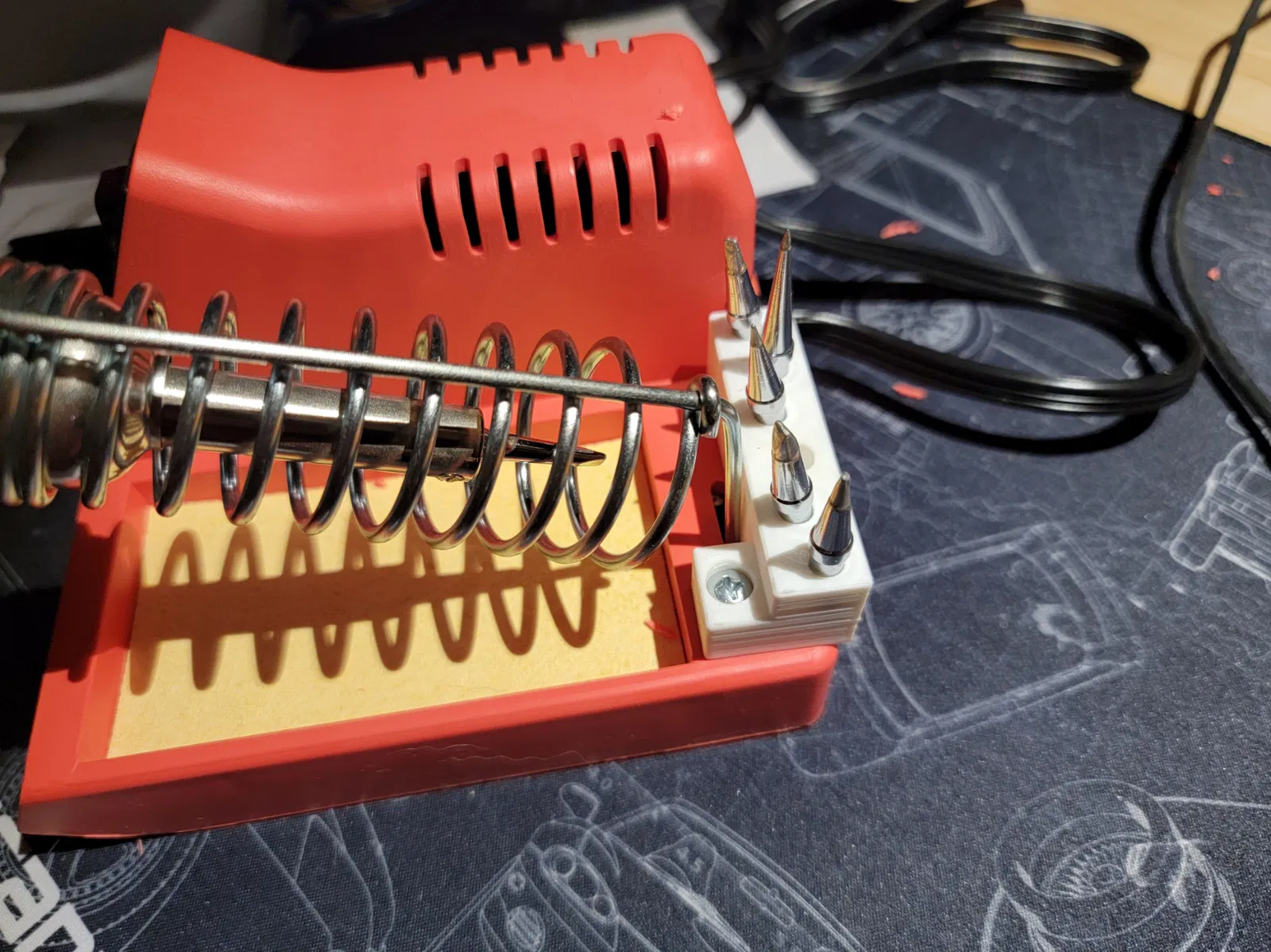

Tui làm cái chân đế nhỏ này để giữ 6 mũi hàn, vừa vặn với máy hàn Weller của tui. Có hai phiên bản cho mũi hàn ET (6mm) và ST (6.5mm). Phần đế có thể bắt vít #8x3/4. Các lỗ được bố trí thông minh để dễ lấy mũi hàn, ngay cả khi tay to hoặc không gian chật hẹp.
Mô tả
Có hai phiên bản:
- Lỗ 6mm dành cho các mũi hàn Weller dòng ET.
- Lỗ 6.5mm dành cho các mũi hàn Weller dòng ST.
Phần đế gắn được thiết kế để vừa với ốc vít tự tapping cỡ #8x3/4 inch. Các lỗ cắm mũi hàn được bố trí lệch nhau và có góc nghiêng hơi khác một chút, giúp tăng khoảng trống giữa các đầu mũi hàn, việc này giúp bạn dễ dàng lấy chúng ra ngay cả khi tay bạn to hoặc khi lắp đặt ở vị trí chật hẹp.
Nếu bạn muốn tùy chỉnh thông số, tui đã mô hình hóa cái này bằng OnShape. Bạn có thể thay đổi các biến số tùy thích nếu bạn có tài khoản miễn phí hoặc trả phí với họ:
Chúc anh em hàn vui vẻ!
