Giá đỡ con đội / dụng cụ

Như lời Bob Ross từng nói: “Chúng ta không mắc lỗi, chỉ có những tai nạn vui vẻ thôi.”

Tui đang thiết kế cái này để treo mấy cái con đội (jack stand) lên tường, mà ai dè nó lại đựng được khối thứ khác nữa.

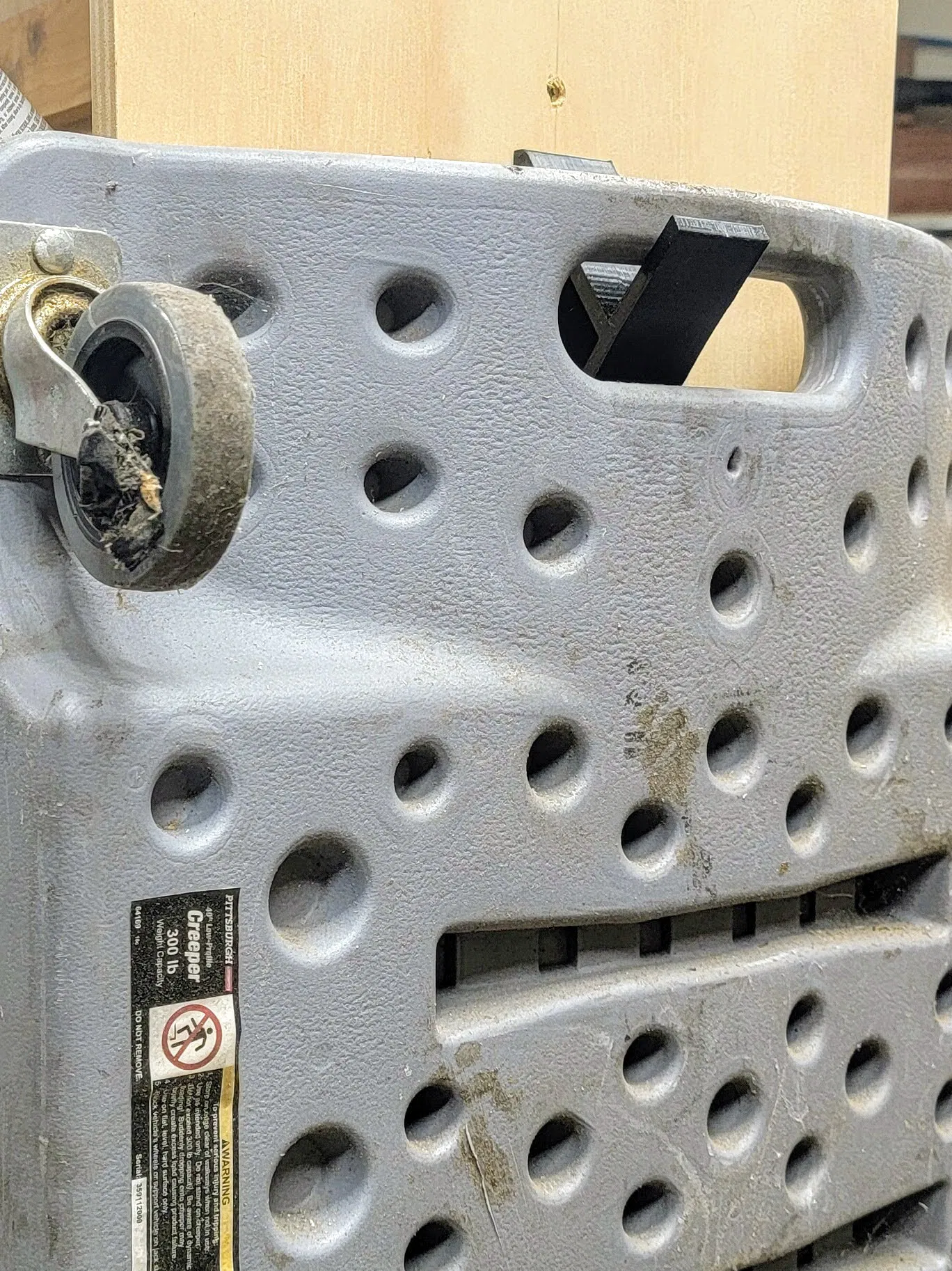

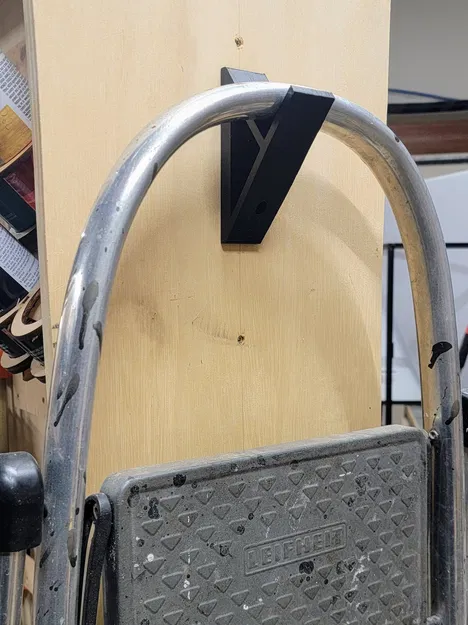

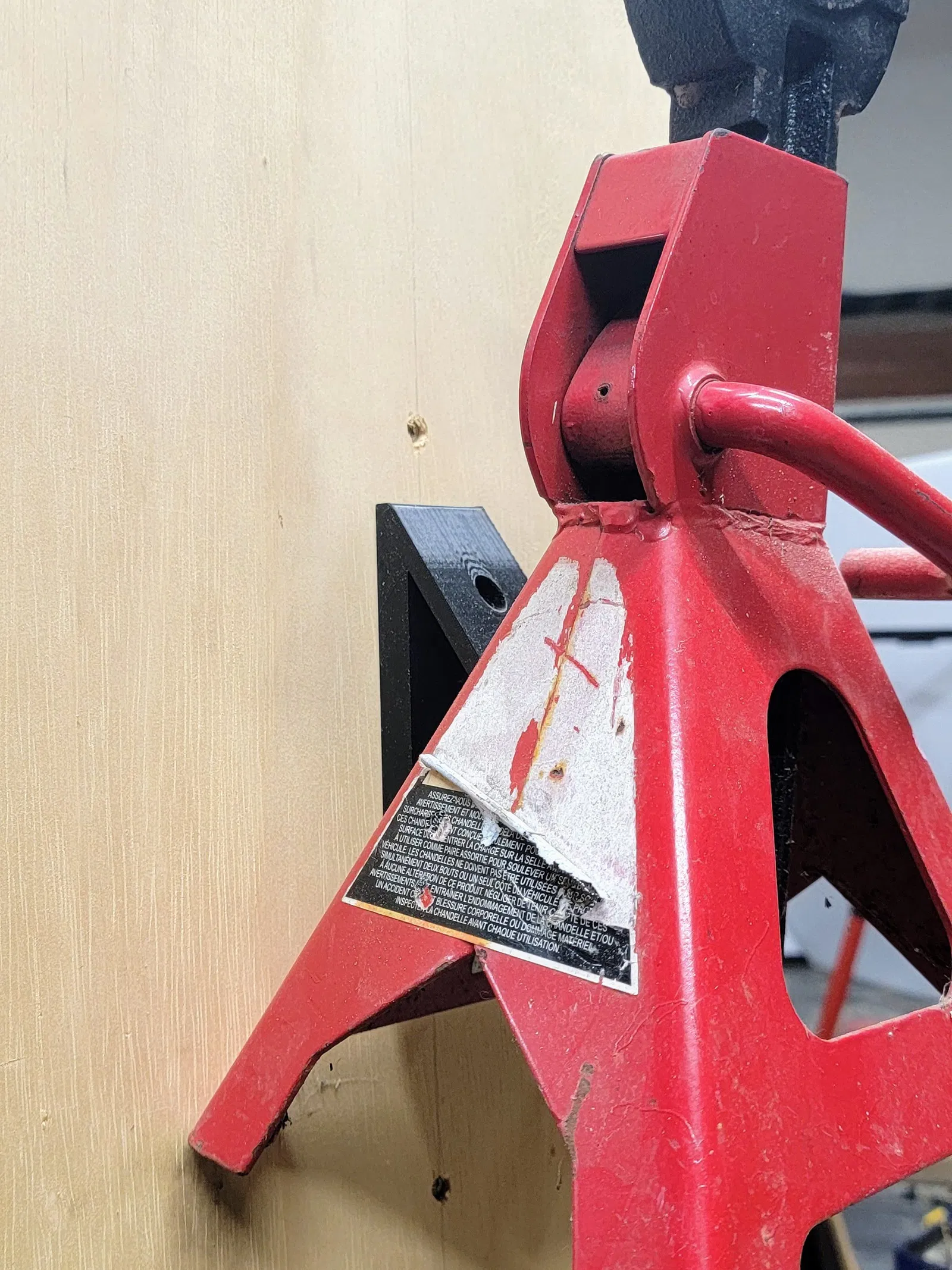

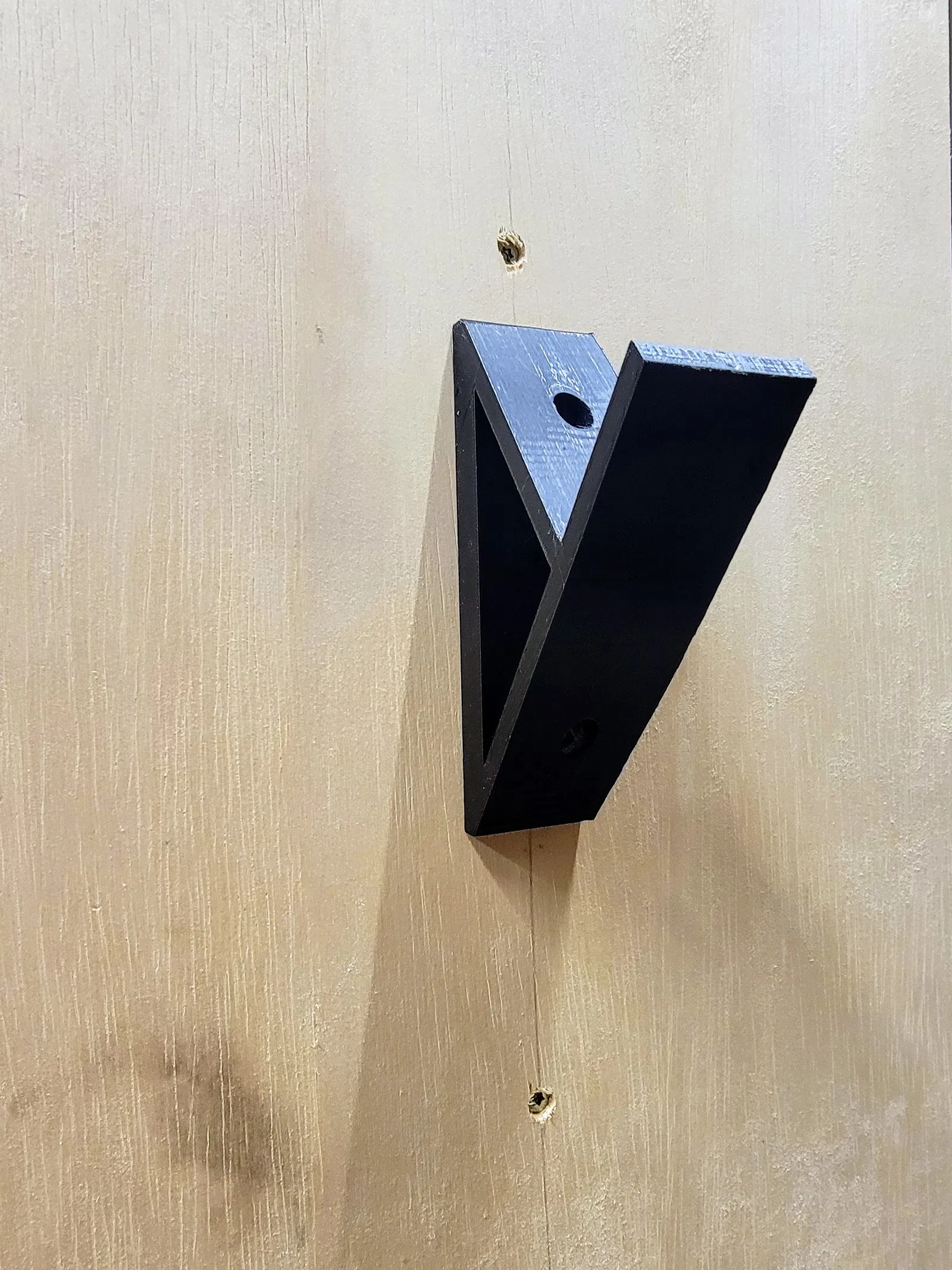

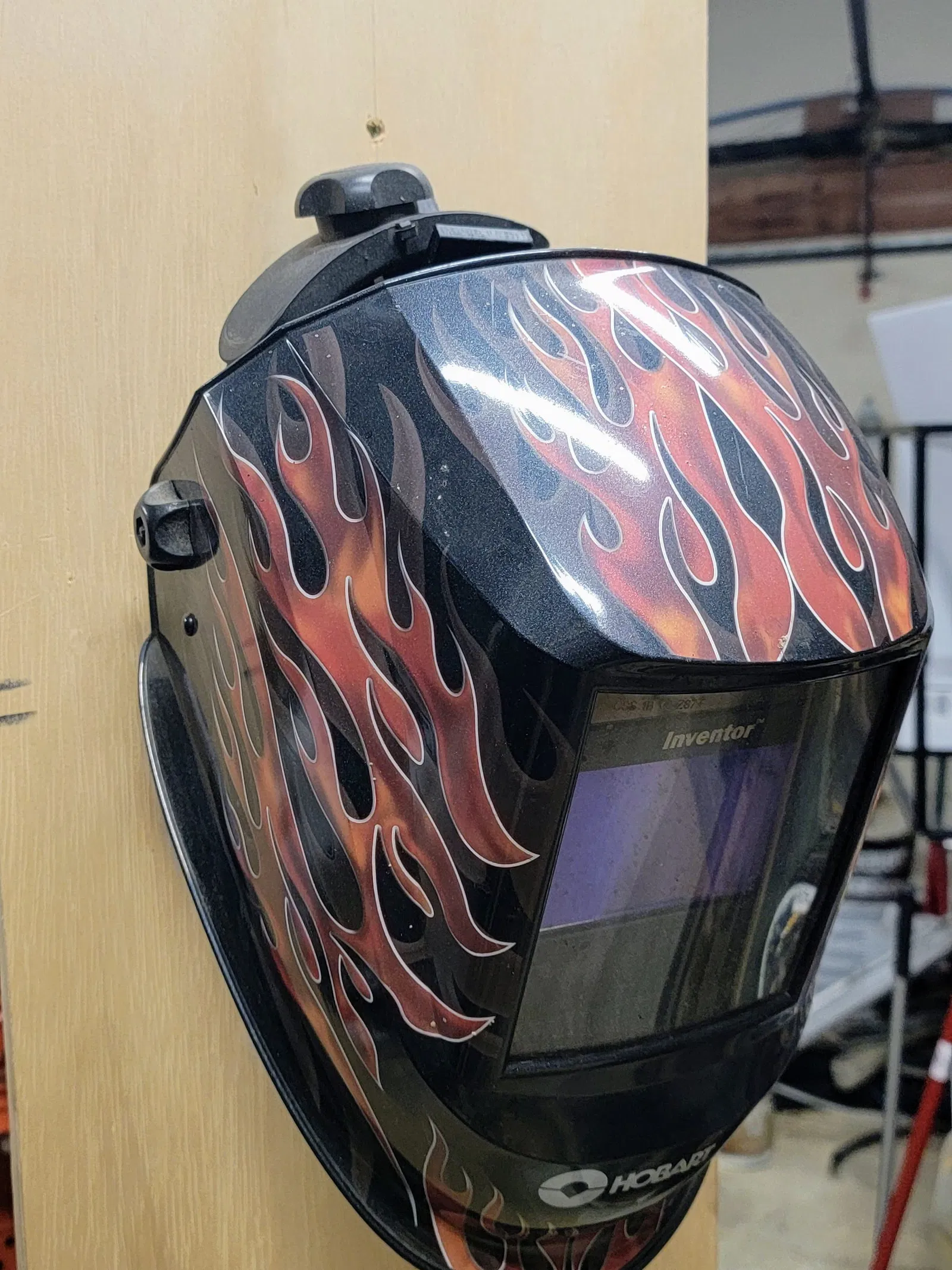

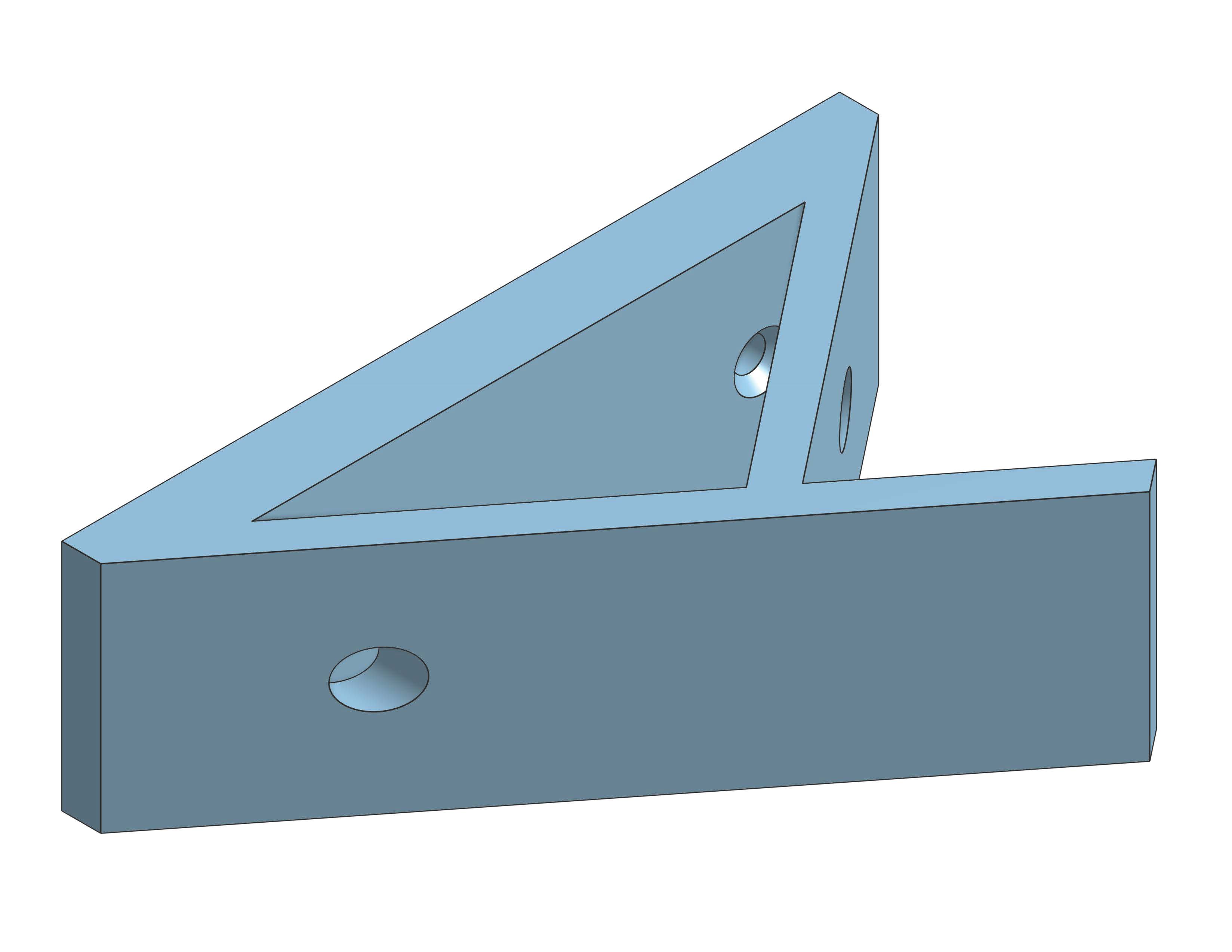

Tui đang thử độ bền của cái mẫu thử nghiệm thấy trên hình nè. Mẫu thử nghiệm này in bằng nhựa eSun PLA+ chỉ với 2 lớp tường và 10% độ đặc ruột thôi, làm vầy cho lẹ. Tui cũng bất ngờ thiệt đó, nó cứng cáp ghê mà không cần chỉnh cài đặt máy in xịn xò. Không hề bị cong hay biến dạng, nó cân được mấy cái con đội 6 tấn của tui, hoặc mấy cái 3, 4 tấn cũng ok luôn. Ngoài ra nó còn treo được cái xe đẩy đồ nghề, cái thang 3 mét, mặt nạ hàn của tui, v.v. Tui KHÔNG khuyến khích in kiểu này nha, nhưng mà biết là dù ở dạng yếu nhất nó vẫn đủ cứng để giữ hết mấy món đó thì cũng vui.

Cài đặt tui đề xuất nè:

• Nhựa PLA là ổn rồi, nhưng có thể bạn muốn xài loại cứng hơn tùy mục đích sử dụng nha

• Độ dày lớp là 0.2mm, cái này chỉ để đảm bảo bạn không bị thiếu nhựa thôi. Nếu máy in của bạn có thể đùn đủ nhựa thì thiết kế này không phụ thuộc vào độ dày lớp.
• Ít nhất 3 lớp tường/chu vi
• Ít nhất 40% độ đặc ruột
• 6 lớp trên và dưới... Tui tính toán sao cho độ dày lớp trên/dưới và tổng độ dày tường bằng nhau. Nếu bạn dùng đường in 0.4mm và 3 lớp tường thì là 1.2mm. Nếu bạn chỉnh số lớp tường hoặc độ dày lớp, tui vẫn khuyên bạn nên giữ tỉ lệ lớp trên/dưới với độ dày tường là 1:1.

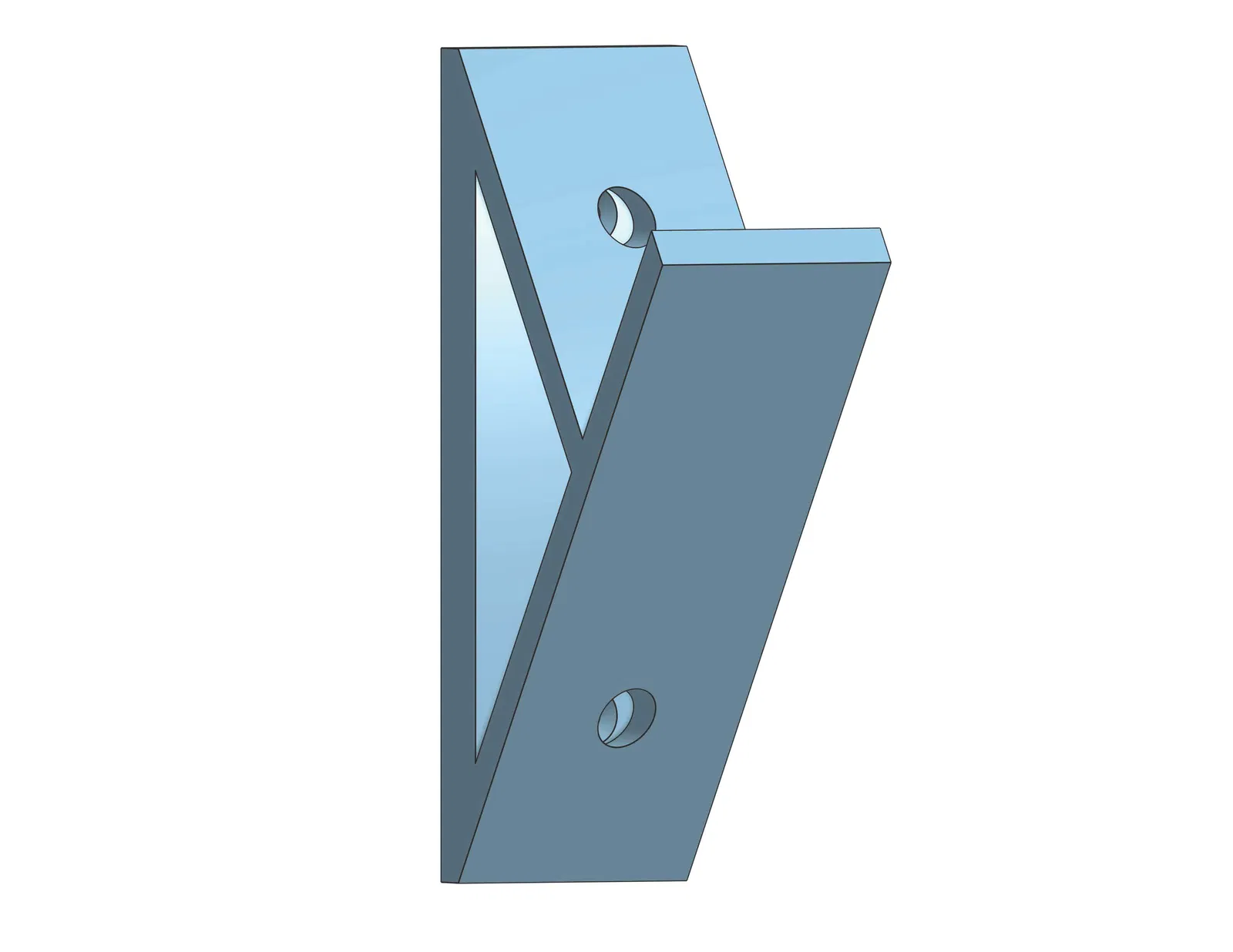

Tui đã xuất file STL theo hướng in chuẩn để bạn dễ in. Bạn không cần hỗ trợ, raft, brim gì hết đâu, trừ khi máy bạn hay bị cong vênh thôi. Bằng cách in nó nằm nghiêng, mỗi lớp sẽ là toàn bộ hình dạng của cái giá đỡ, nghĩa là đường in sẽ không ảnh hưởng đến kết quả, và lực tác động sẽ không làm bung lớp in.

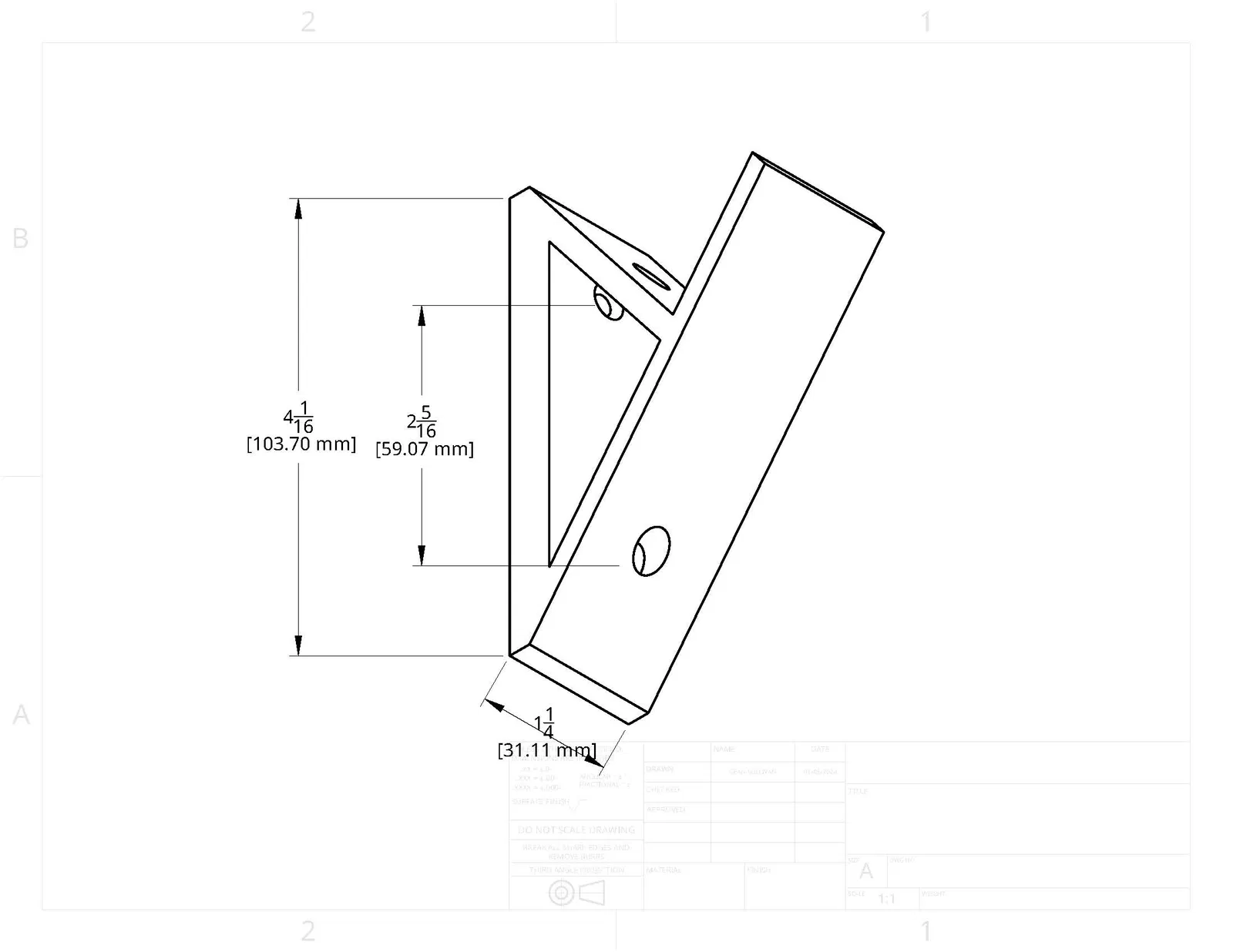

Các lỗ bắt vít được thiết kế để vừa cho vít cỡ #8 và tui khoét lỗ âm cho đẹp.

Một tai nạn vui vẻ khác là cái chi tiết này có kích thước bằng với cạnh phẳng của thanh gỗ 2x4. Nên nếu bạn canh ngay cái cột gỗ lộ ra trên tường, mấy lỗ bắt vít sẽ tự định tâm trên cột gỗ cho chắc chắn nhất.

chỉnh sửa:

Vợ tui kêu tui thử mấy cái giá đỡ này để treo ba lô đi học, vì mấy đường nét đơn giản của nó hợp với gu trang trí nhà cửa của bả. Tui sẽ báo lại nếu nó chịu được loại trọng lượng đó.
