Hộp Đựng ESP32 Rộng Rãi

Tác giả espn8theocho

Lượt tải
787
Lượt thích
107
Lượt coi
4.654
Bản remix
3

File 4 1,2 MB

  • ESP32-WLED-Lid-v2_1766132963.stlSTL · 121 KB
  • ESP32-WLED-Option3_1766132964.stlSTL · 352,6 KB
  • ESP32-WLED-Option2_1766132965.stlSTL · 370,4 KB
  • ESP32-WLED-Option1_1766132966.stlSTL · 338,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 3

Coi hết 3 bản remix

Mô tả

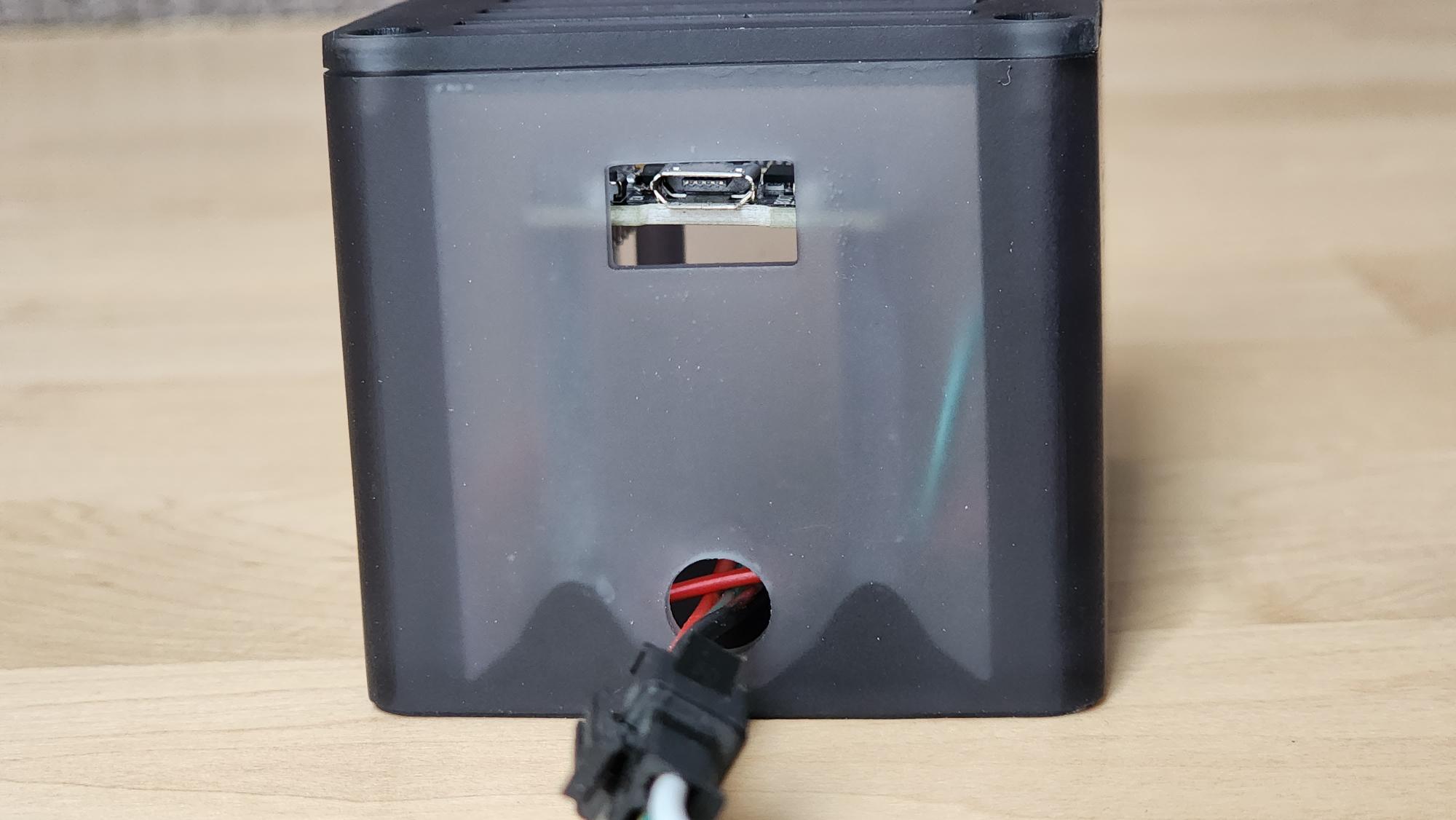

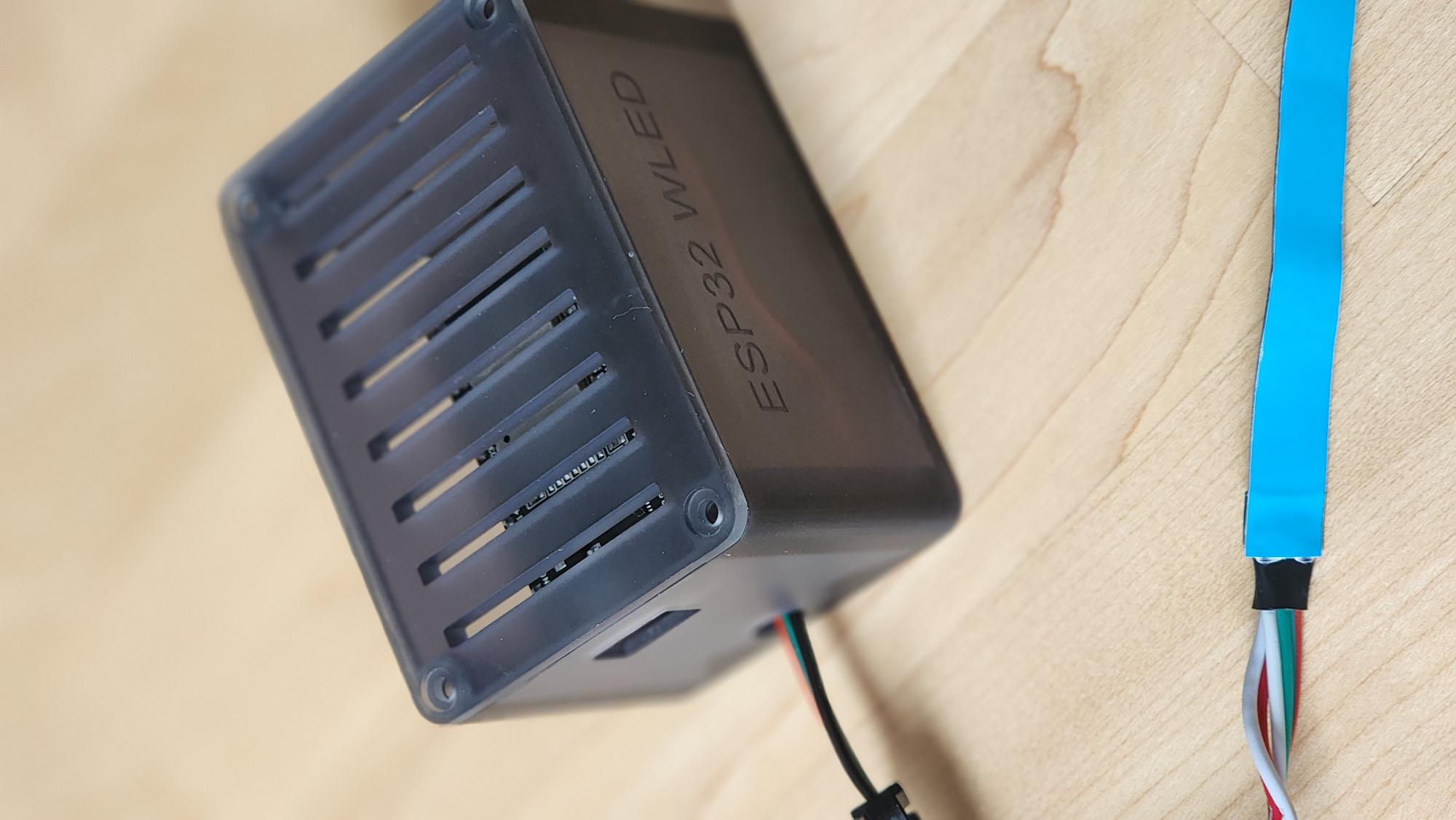

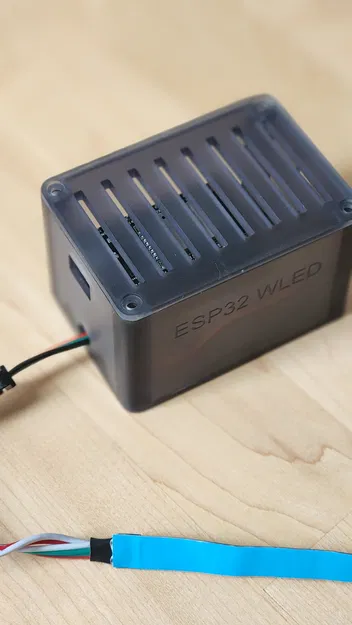

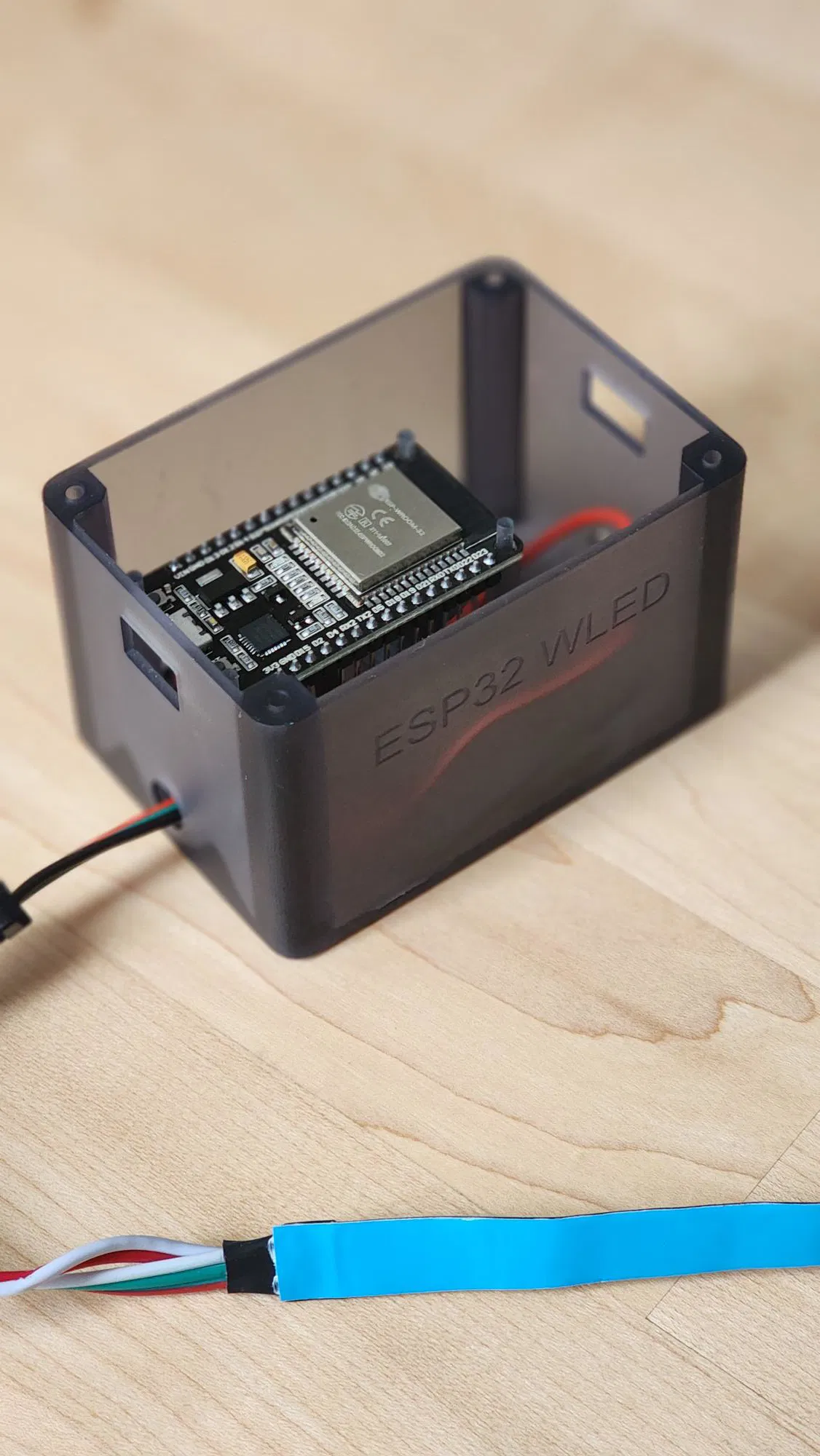

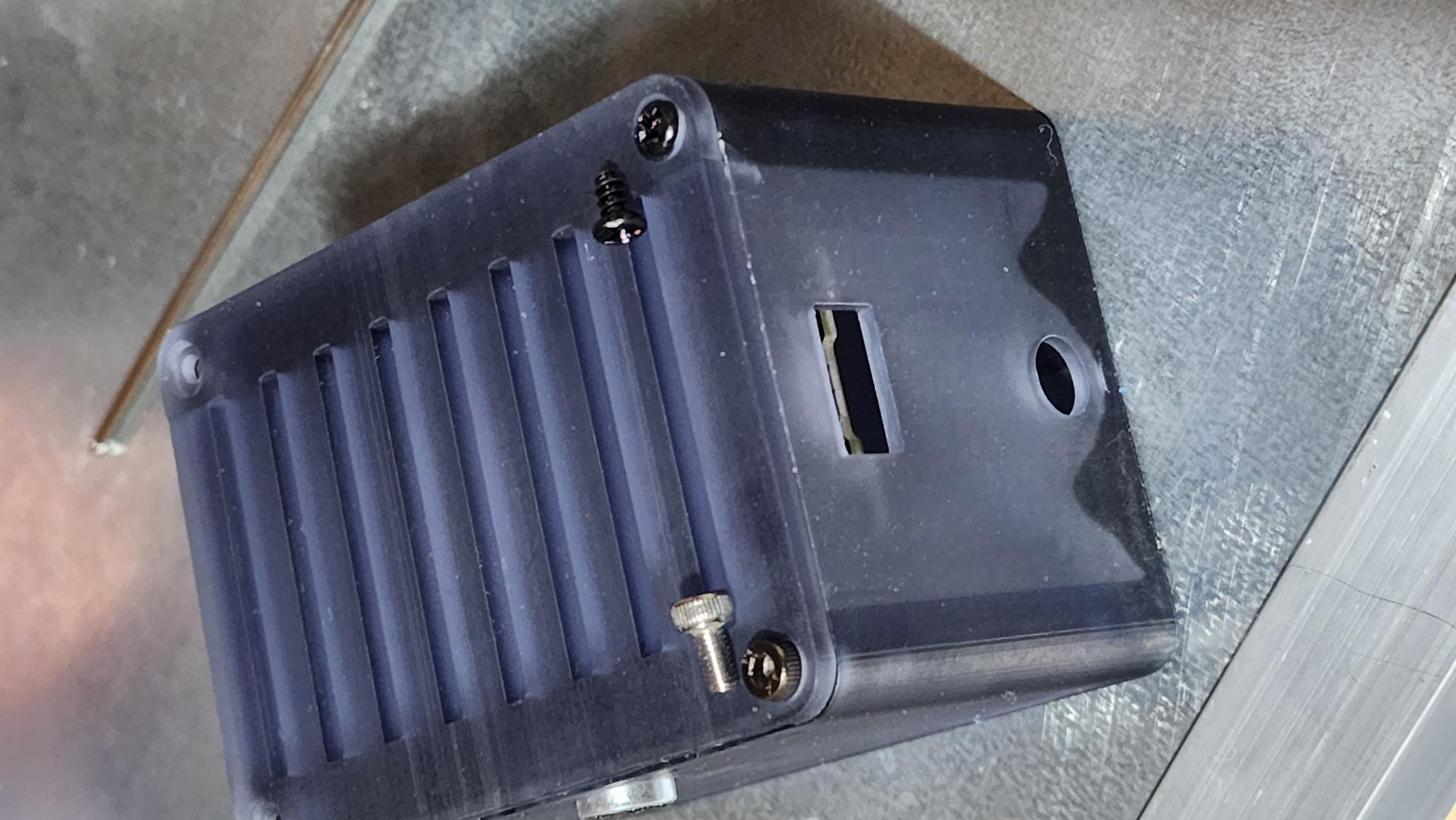

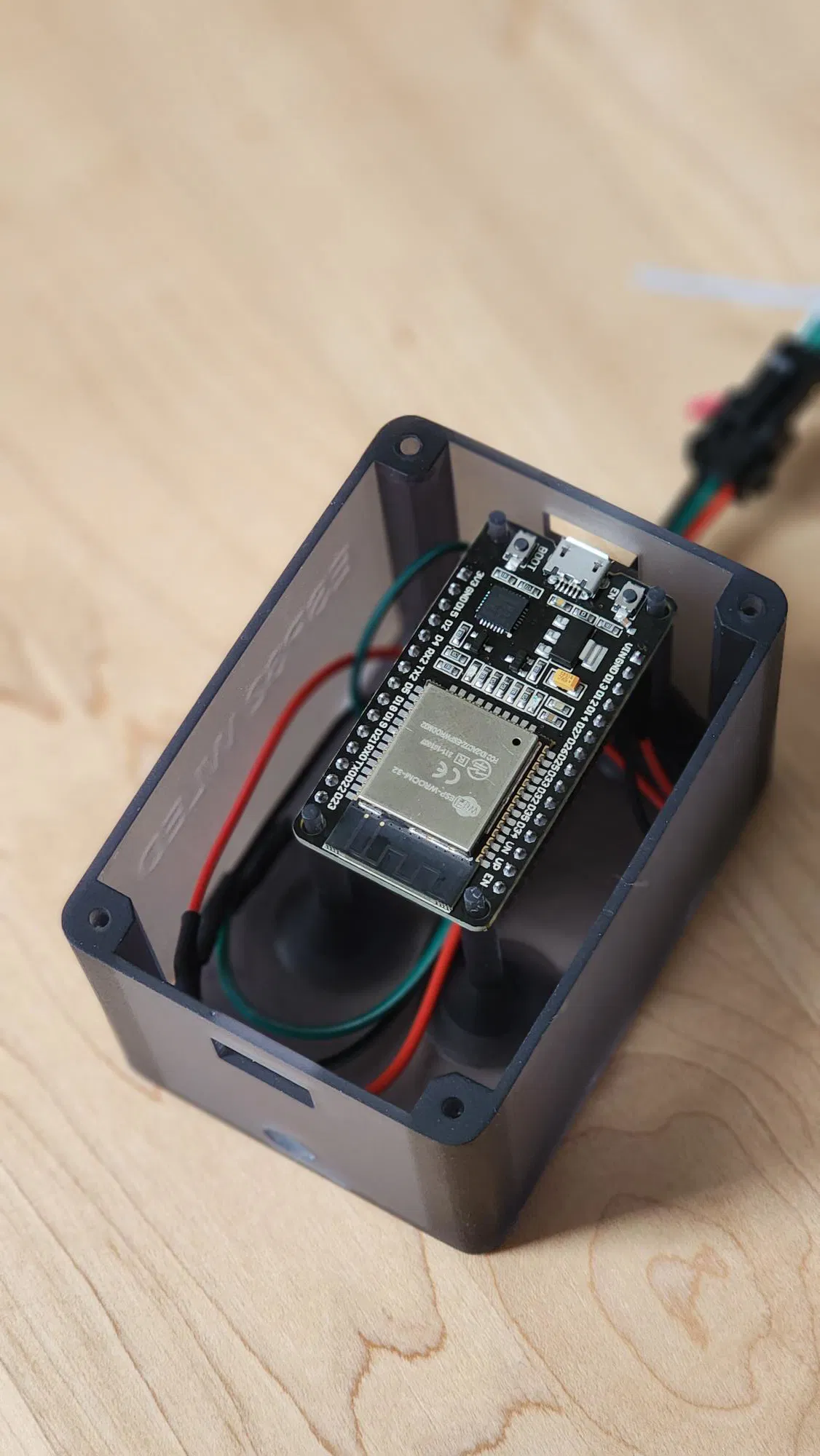

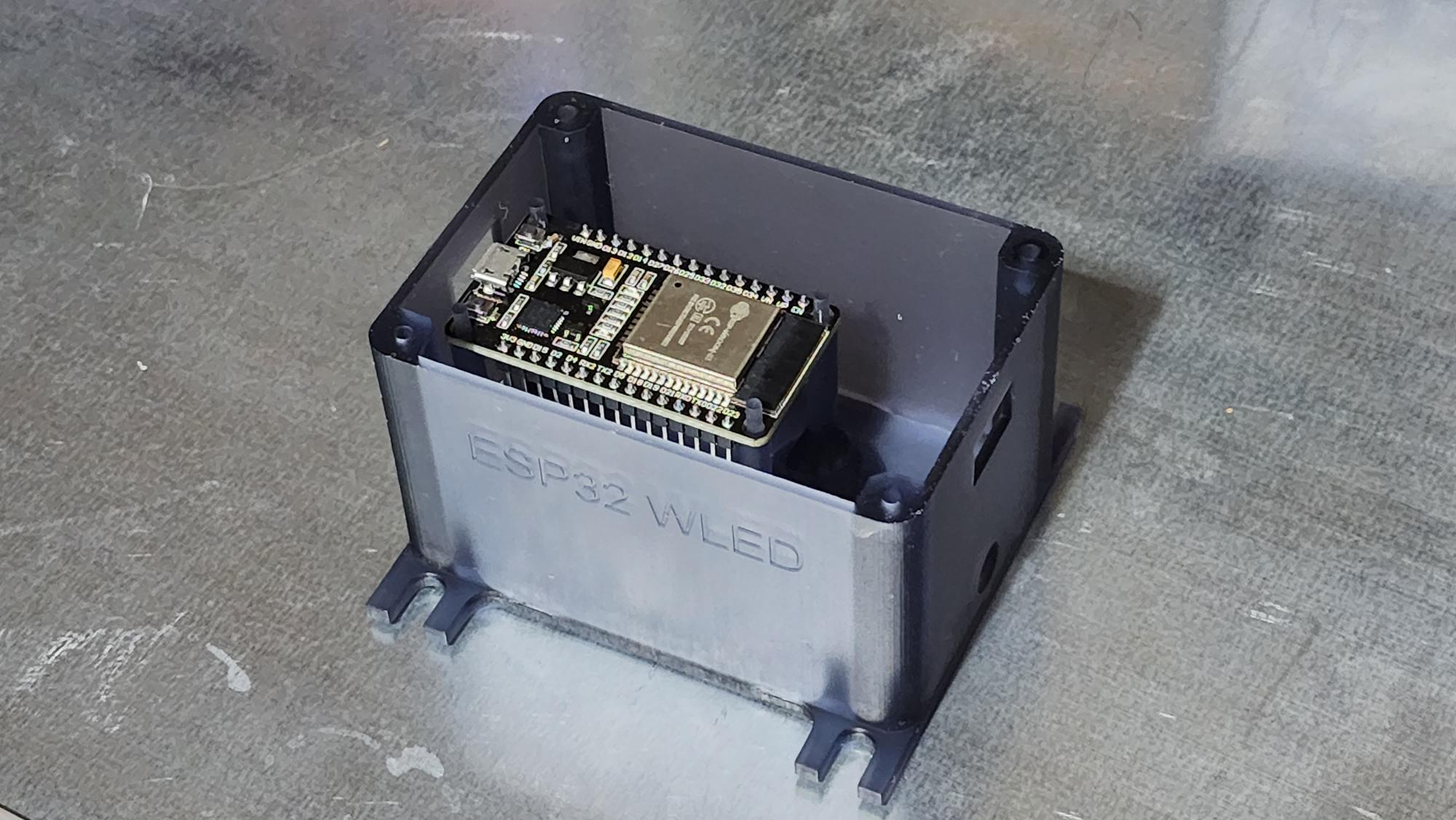

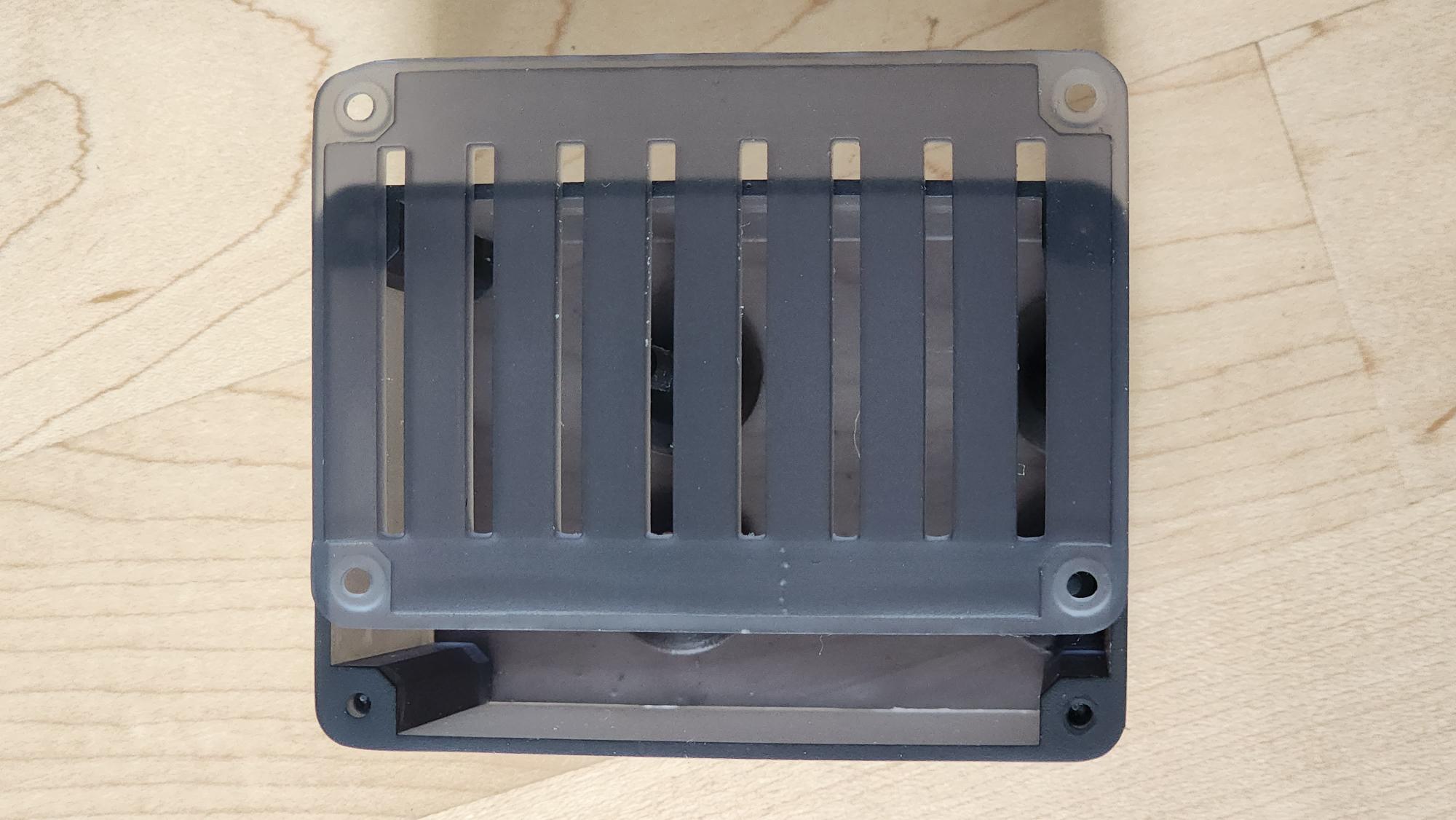

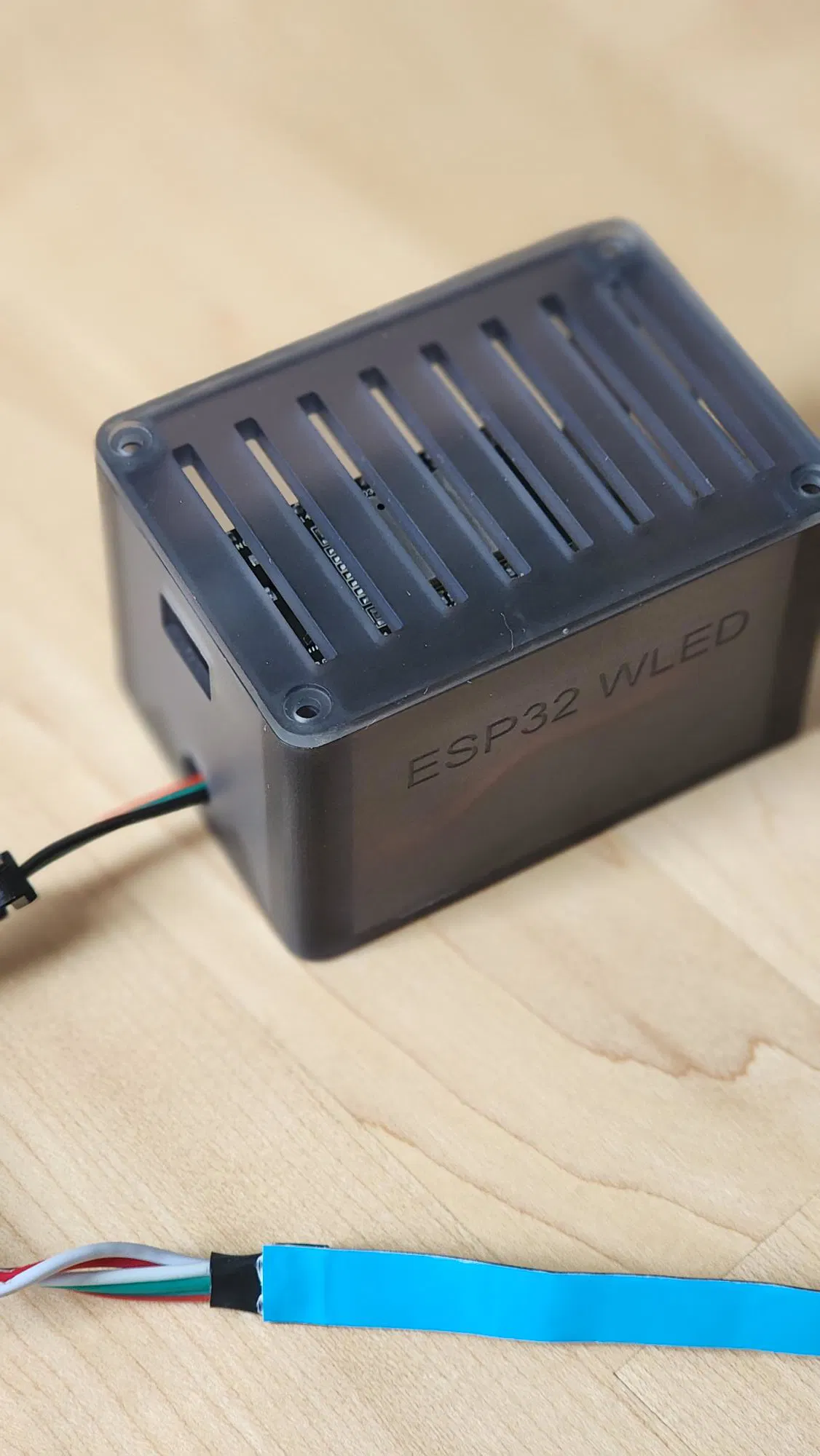

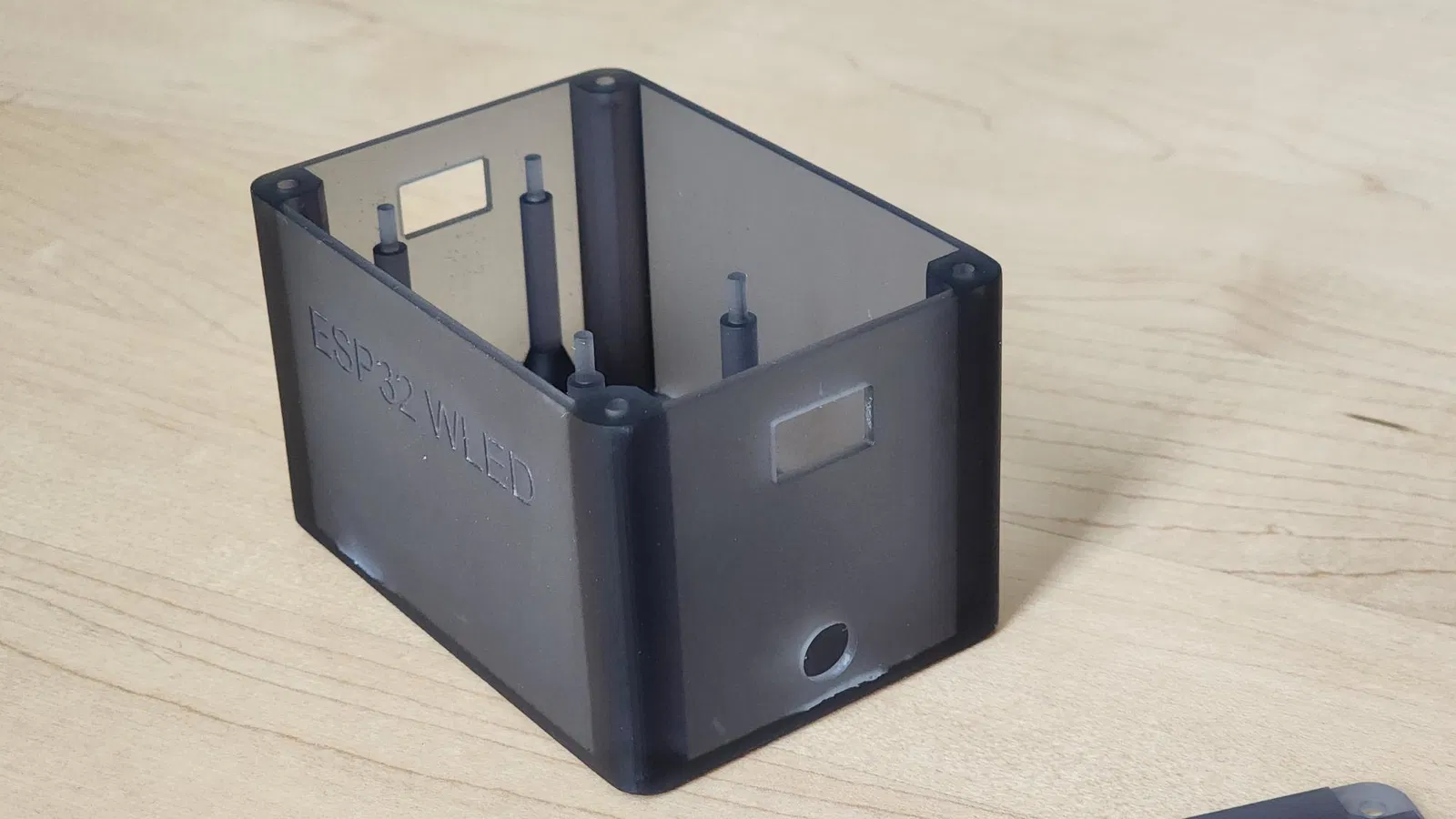

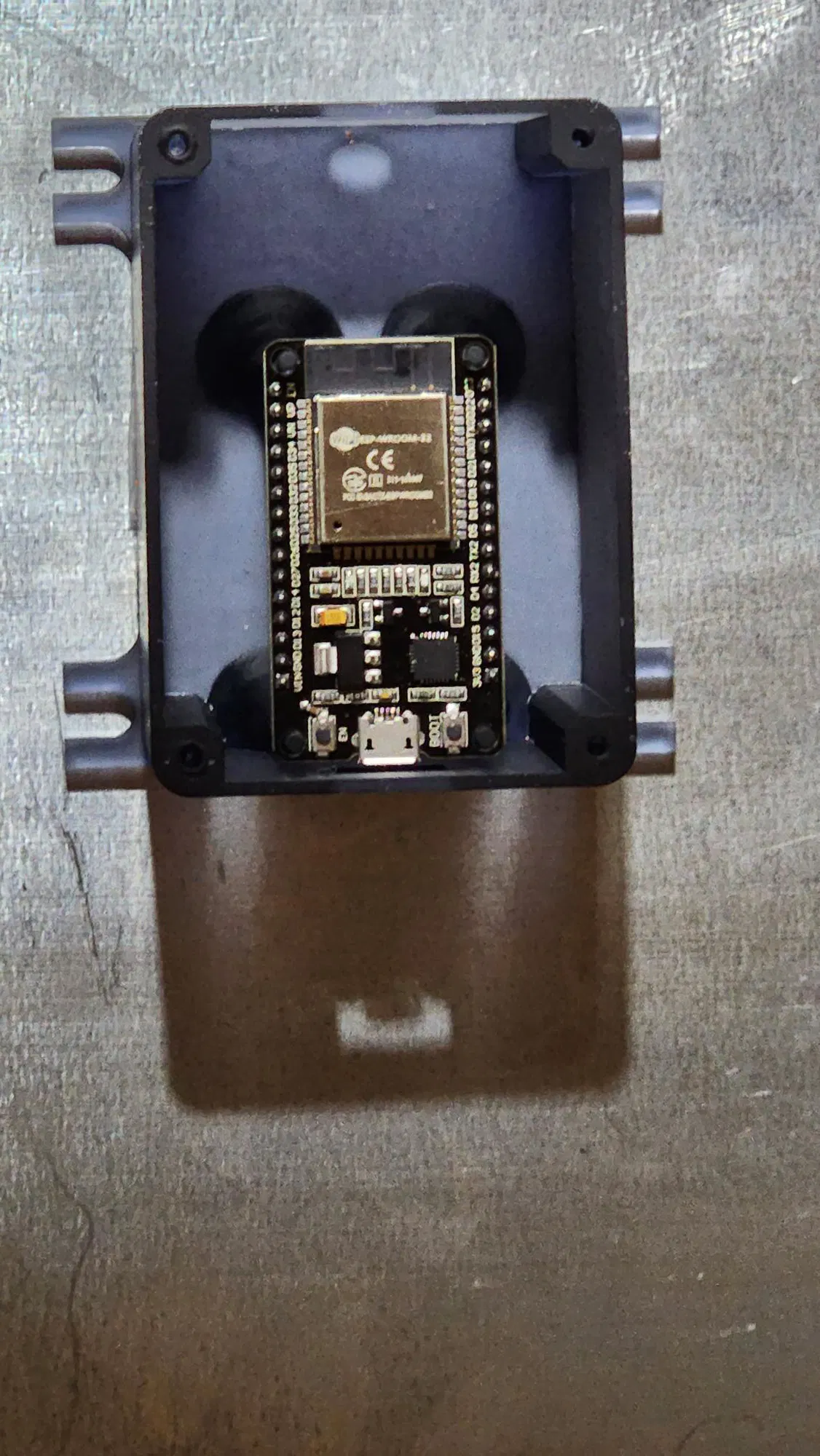

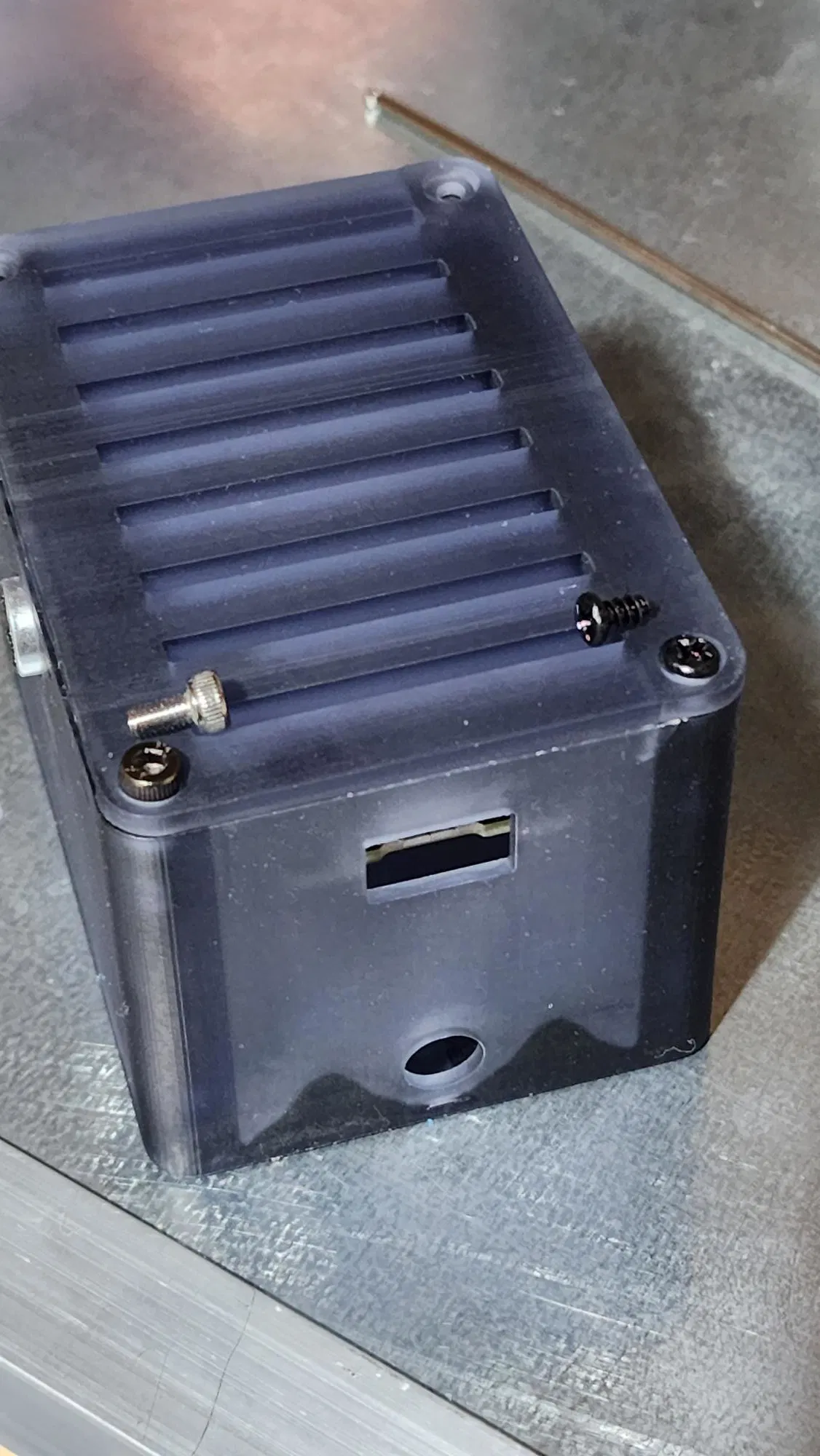

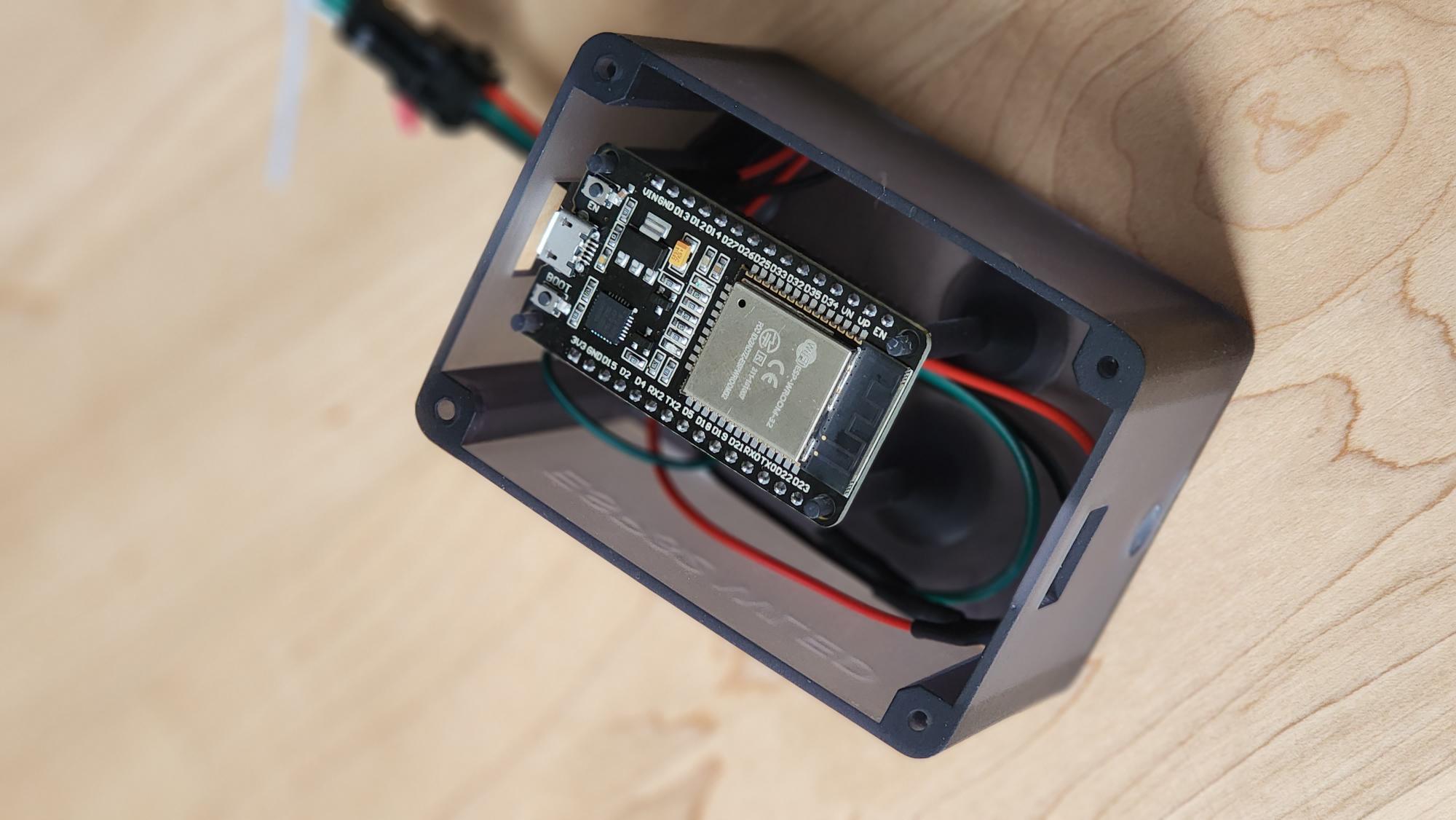

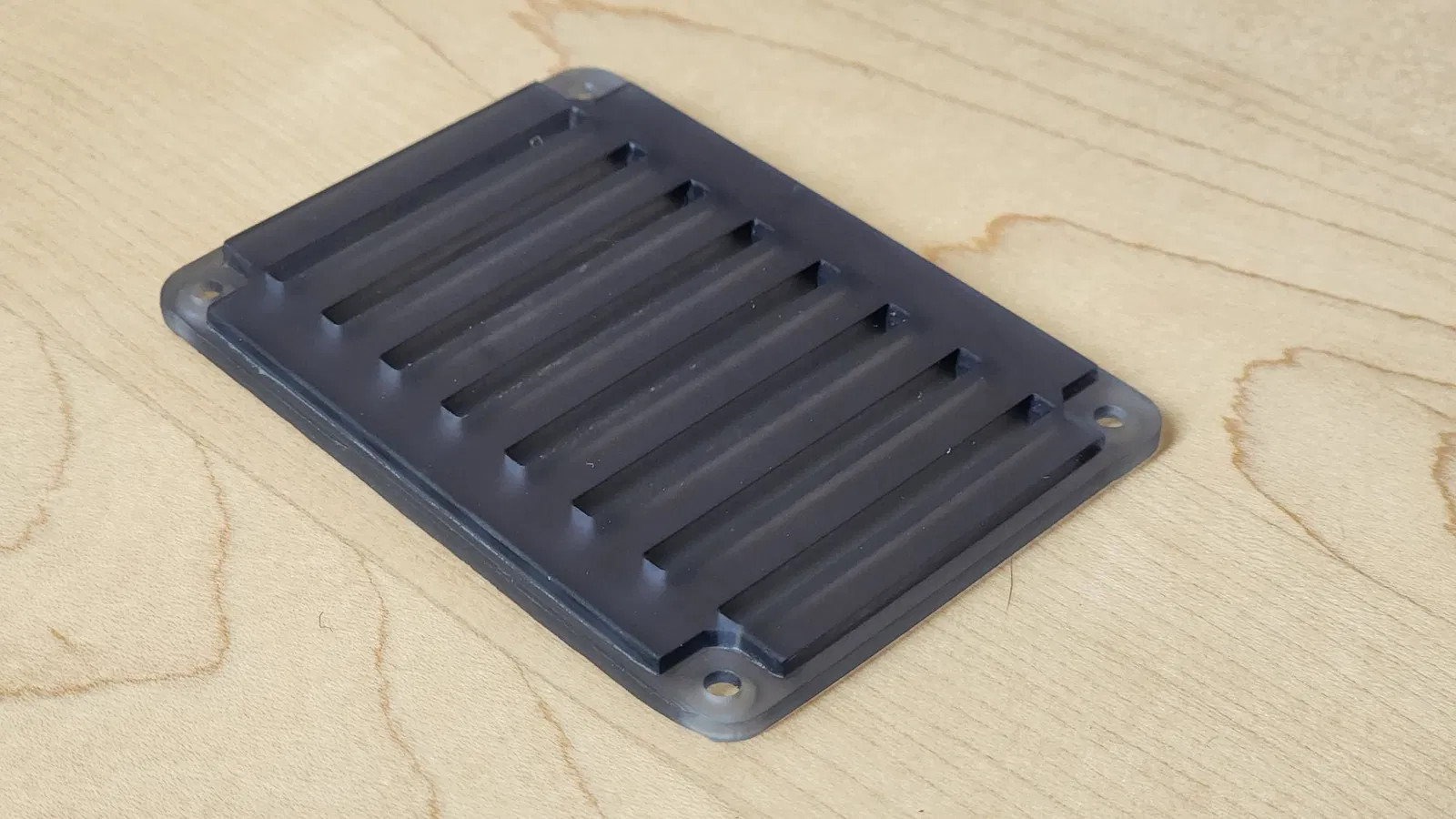

Tui thấy có nhiều cái hộp đựng ESP32 lắm rồi, mà đa số chúng nó thiết kế gọn gàng, tối giản, cũng được đó nhưng mà tui muốn làm cái hộp nào có không gian bên trong rộng rãi hơn một chút để tiện dùng dây cắm breadboard thay vì hàn, dây nhợ cũng có chỗ dư dả hơn để dễ dàng rút cái bo mạch ra chỉnh sửa này nọ. Kích thước của nó là rộng 58.5mm x dài 83mm x cao 52mm (cao 54.5mm nếu tính cả nắp). 4 cái trụ để gắn bo mạch ESP-32 của bạn cao 35mm (1 ⅜ inch), cho bạn tha hồ chỗ để cắm dây breadboard, trên mấy cái trụ đó còn có các ngàm nhỏ để canh và giúp cái ESP32 của bạn "snap" vào vị trí. Tui đã chỉnh cái này tới mức mà việc đặt chip vào rất dễ dàng, mà vẫn giữ bo mạch chắc chắn. Phần cuối của ESP32 còn dư chỗ để bạn đấu dây thêm Bộ chuyển đổi mức (Level Shifter) và giấu nó gọn gàng trong hộp này. Cái nắp thì có phần lõm vào bên trong, ăn khớp với lòng hộp để giữ nắp chắc chắn. Khe hở khoảng ~.5mm nên với máy in resin của tui thì khi đóng nắp nghe "cách" một cái rất đã. Ngoài ra còn có chỗ để bắt 4 con ốc M3 ở 4 góc. Lỗ trên nắp có đường kính 3.125mm để ốc m3 luồn qua dễ dàng, còn lỗ trên hộp thì 2.85mm, đủ để bạn xoáy ốc vào ren. Bạn có thể dùng loại ốc tự tạo ren hoặc ốc "thường" (như hình trên) đều được. Cả hai đều là ốc M3 dài 6mm, có lẽ là ngắn nhất bạn nên dùng, nhưng nếu bạn hay mở nắp/vặn ốc thường xuyên thì các lỗ trên hộp chạy suốt chiều cao hộp, nên bạn cứ việc lấy con ốc lớn hơn một cỡ nếu cần. Lựa chọn 1 là cái hộp cơ bản, nên nếu bạn không có ý định bắt nó vào bề mặt nào khác thì đây là lựa chọn tốt nhất. Bạn luôn có thể khoan thêm lỗ ở đáy nếu đổi ý sau này. Lựa chọn 2 có 2 cái tai ở hai bên hông hộp để bắt vít vào. Lựa chọn 3 có 4 cái tai ở mỗi góc để cố định. Cái nắp thì là "one lid fits all" - một cái xài được cho mọi loại. Hy vọng cái này giúp được ai đó nè: Hộp tui làm cho mấy dự án Sound Reactive của WLED để gắn microphone: https://www.thingiverse.com/thing:5631371

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
4
Tổng dung lượng
1,2 MB
File lớn nhất
370,4 KB
