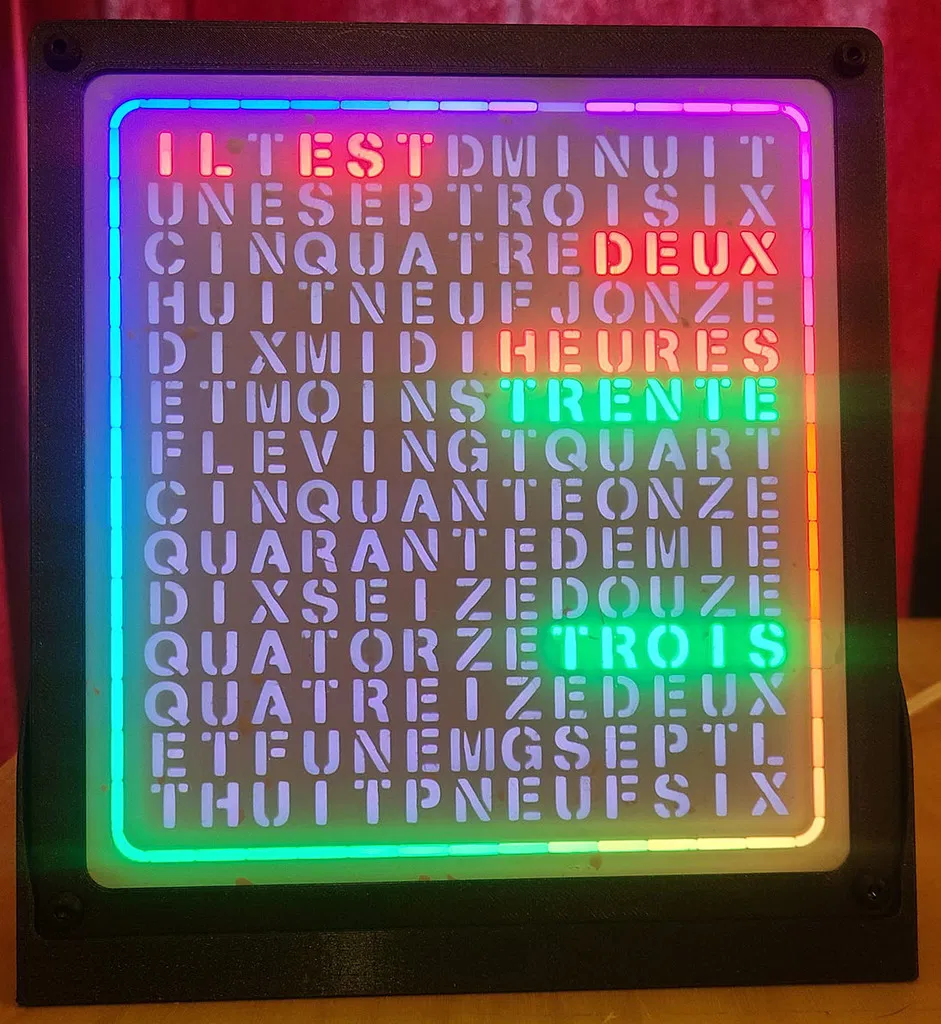

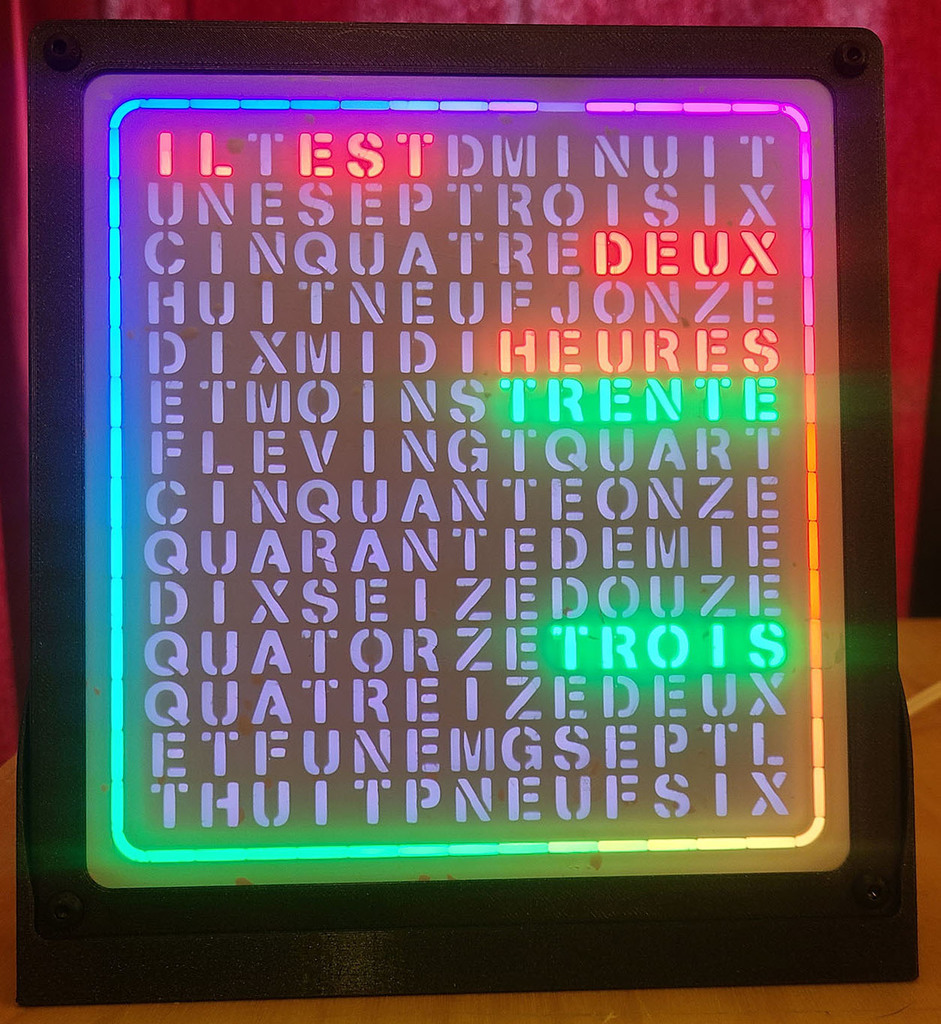

Đồng hồ chữ (tiếng Pháp)

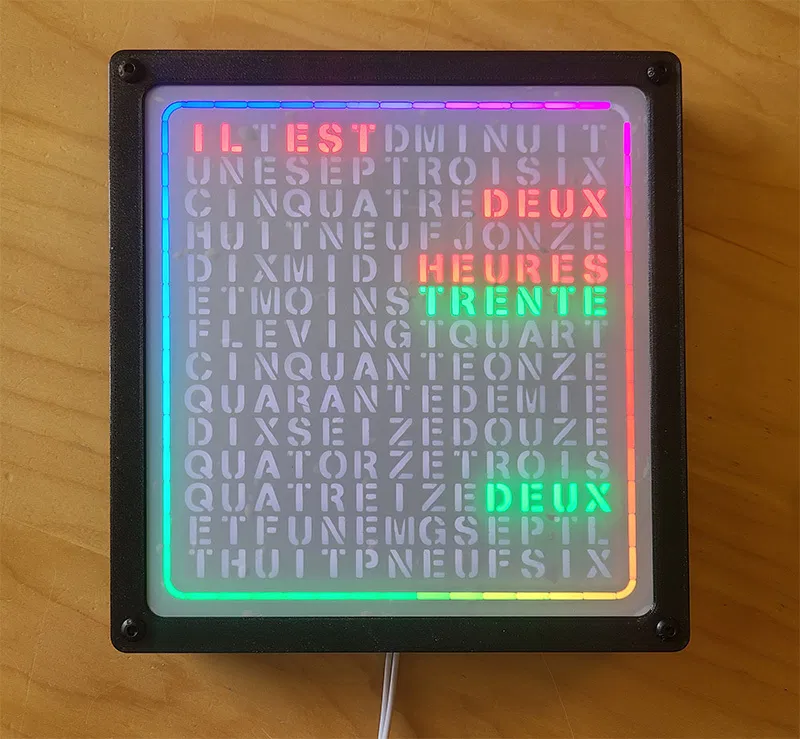

Đây là một chiếc đồng hồ chữ (bằng tiếng Pháp, nên có thêm một vài giải thích bằng tiếng Pháp bên dưới) được thiết kế để in 3D hoàn toàn.

Nó sử dụng một ma trận LED 16x16 (ws2812b), một ESP8266 và cảm biến ánh sáng TEMT6000 (để giảm độ sáng vào ban đêm).

Nó có thể được chỉnh sửa lại bằng tiếng Anh, tôi đã làm việc trên một ma trận chữ để hiển thị thời gian bằng tiếng Anh (có sẵn trên GitHub cùng với mã nguồn), những việc cần làm tiếp theo là:

• Thiết kế lại phần "grid" với ma trận tiếng Anh
• Cập nhật mã để bật các LED phù hợp cho ma trận tiếng Anh
• Cập nhật mã để dịch các cài đặt cấu hình sang tiếng Anh

Tất cả về mã (nguồn, cách biên dịch, ma trận tiếng Anh, phần cứng, v.v.) đều có trên dự án GitHub: https://github.com/machintrucbidule/wordclock

//// Và sau đây, vì nó hiển thị thời gian bằng tiếng Pháp... một vài giải thích cho mấy ông bạn Pháp của tôi ////

Comme expliqué au dessus, ce projet permet de créer une "word clock" (horloge de mot ? horloge texte ? je n'ai pas l'équivalent en français), imprimée en 3D.

Niveau matériel, hormis le filament, il y a besoin de :

• une vitre en plexiglas de 2,5mm d'épaisseur, de dimensions 16cmx17cm
• du film "dépoli blanc", destiné à opacifier des fenêtres (trouvable en grande surface bricolage)
• 4 écrous M4
• 4 vis M4x30

Et pour l'électronique :

• 1 ESP8266
• 1 matrice de 16x16 leds ws2812b
• 1 capteur de luminosité temt6000
• du fil, un fer à souder, de l'étain, etc...
• une alimentation 5v (j'ai pris une 8a pour être large, mais toutes les leds n'étant toutes jamais allumées en blanc en même temps, c'est plus que nécessaire)

Seuls les stl sont ici, ce qui est relatif au code et les explications permettant l'upload de celui-ci sur l'ESP8266 se trouvant sur le github : https://github.com/machintrucbidule/wordclock

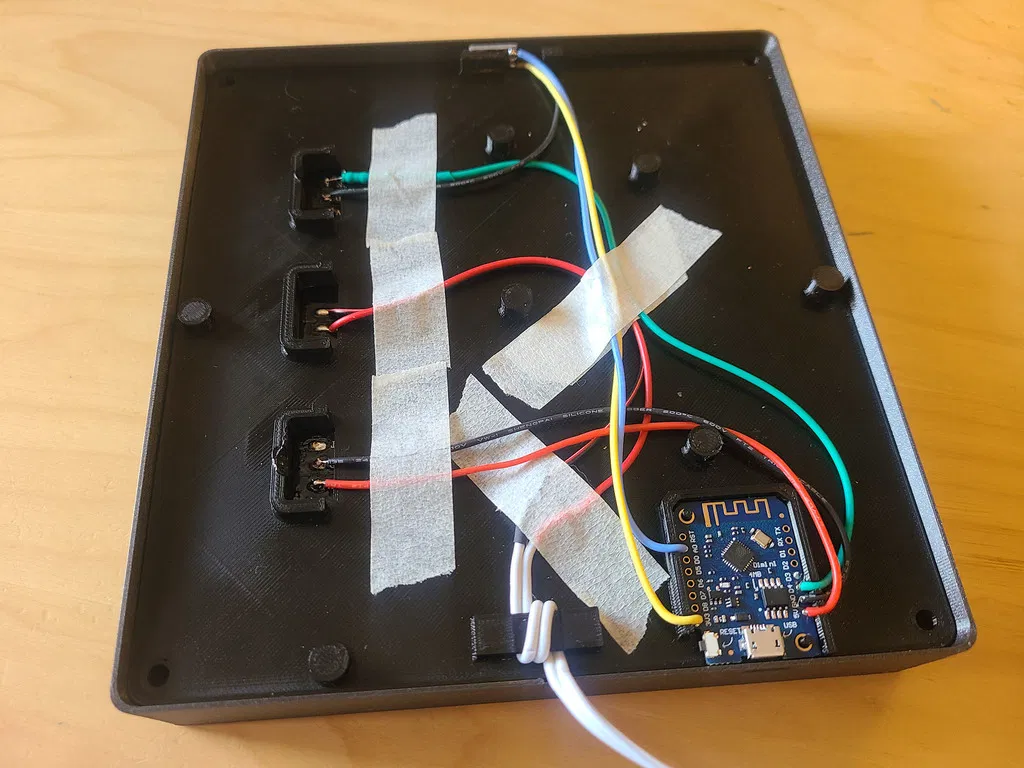

Une photo montre le câblage, mais plus d'info sont aussi disponibles sur le github, de même que les liens vers les esp8266, leds, capteur de luminosité et alimentation que j'ai acheté (sur aliexepress).

Pour le montage :

• couper légèrement les 4 coins de la vitre (de façon à ce que ça ne gêne pas le passage des 4 vis)
• coller le film dépoli blanc sur le plexi (je l'ai fait à l'arrache d'où les bulles visibles sur la photo, faudra que je le refasse :o)

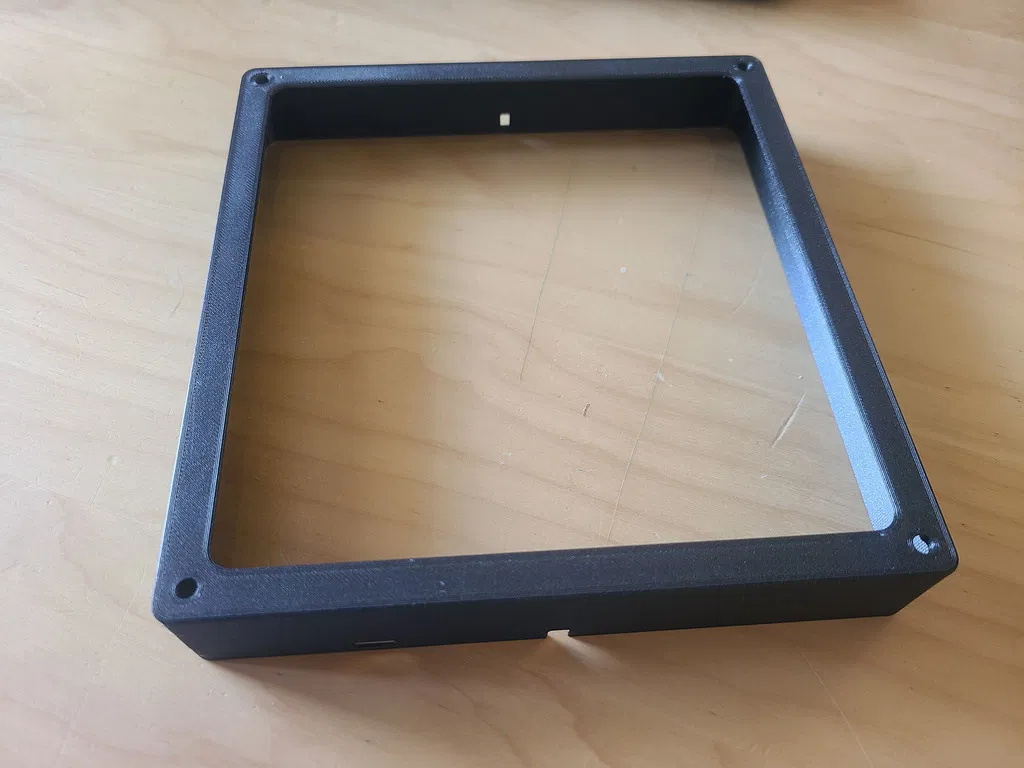

• poser le plexi à l'intérieur du cadre (pièce "frame.stl")

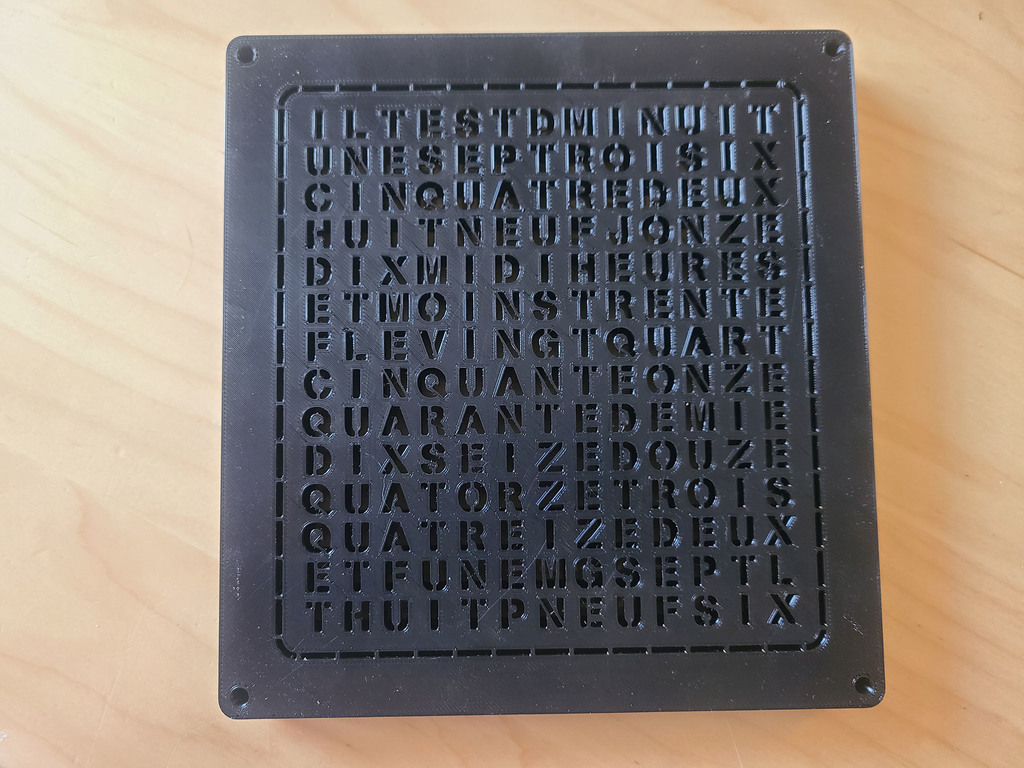

• poser la grille de lettre (pièce "grid.stl") sur la vitre, avec les lettres côté vitre. attention au sens, sur le cadre il y a une découpe vers le haut pour le capteur de luminosité, et 2 découpes en bas pour faire passer le câble et rendre la prise usb de l'esp8266 accessible. Le côté de la grill commençant par "IL EST" doit se trouver en haut
• coller la matrice de leds sur le support, en faisant passer les fils par les trous prévus pour
• dessouder les câbles préinstallés
• installer le câble d'alimentation, le relier aux leds, et tout connecter à l'esp8266 et au capteur de luminosité (une photo montre le câblage, plus d'info sur le github)
• poser la pièce contenant toute l'électronique sur la grille de mot (côté leds sur la grille)

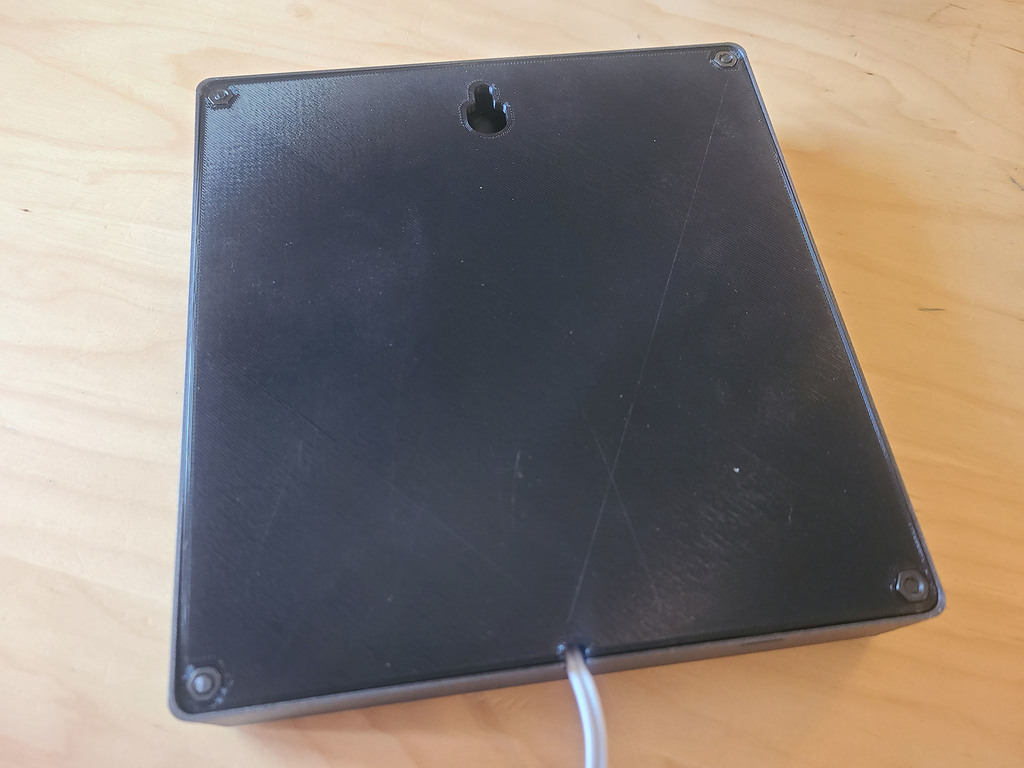

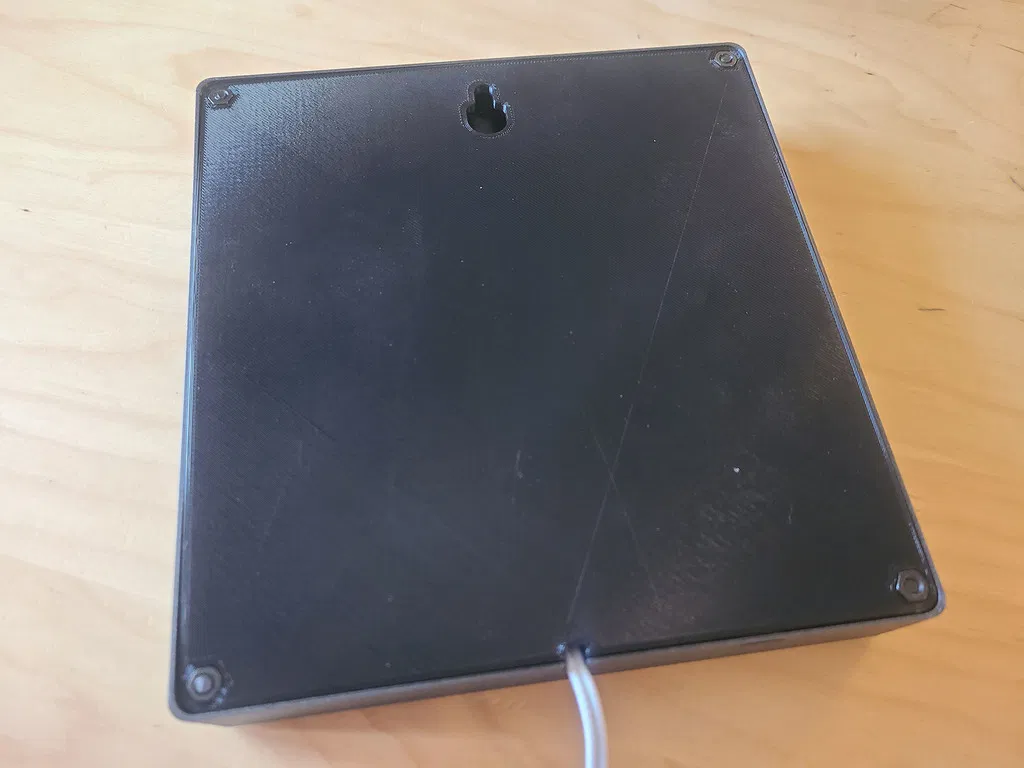

• insérer les 4 écrous dans leur emplacements sur la pièce "backplate"
• poser cette pièce au dessus de l'électronique
• tenir fermement le tout, le retourner pour avoir l'horloge face à soit, la poser sur une table et visser les 4 vis dans chacun des angles

Au démarrage de l'horloge, si le code a été correctement compilé/uploadé, elle affichera un anneau orange, indiquant qu'elle n'est pas connectée à internet. Un point d'accès wifi est alors créé (nommé "horloge" par défaut). S'y connecter à l'aide d'un téléphone, choisir son réseau wifi, et rentrer le mot de passe correspondant.

L'horloge redémarrera alors, et devrait afficher l'heure au bout de quelques secondes.

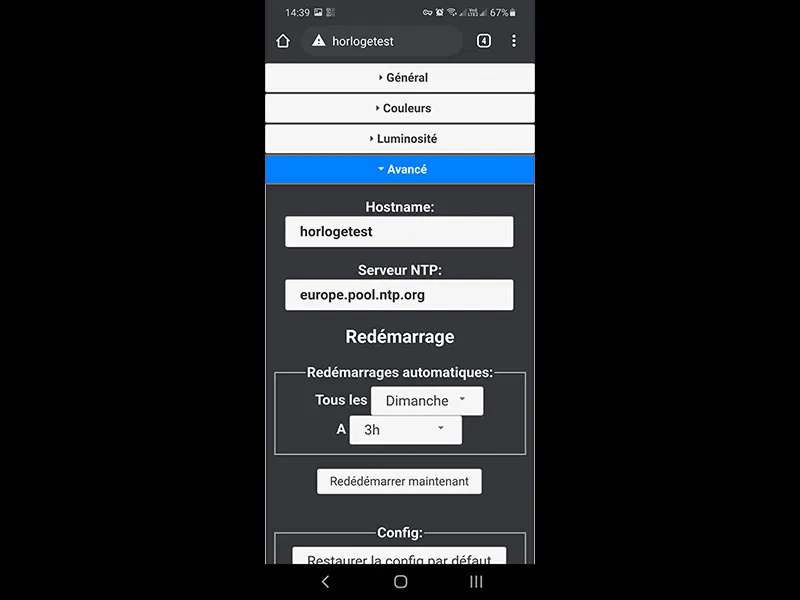

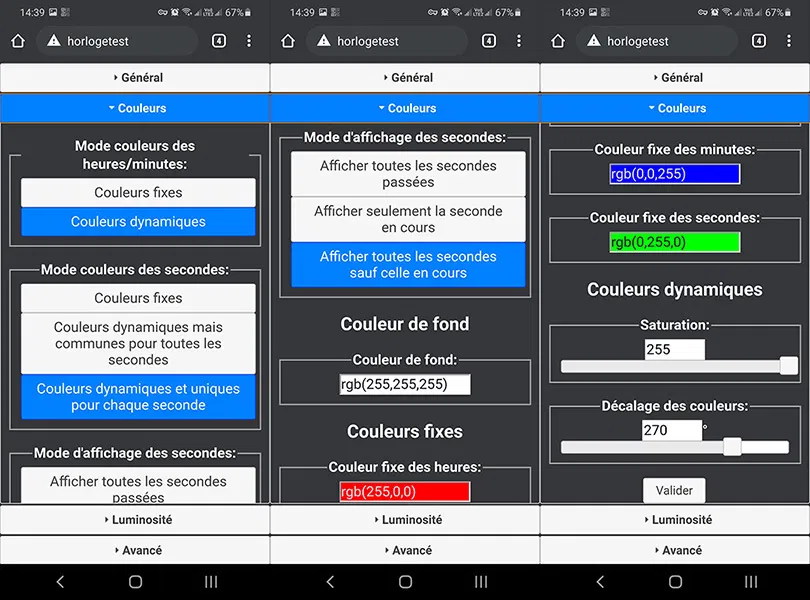

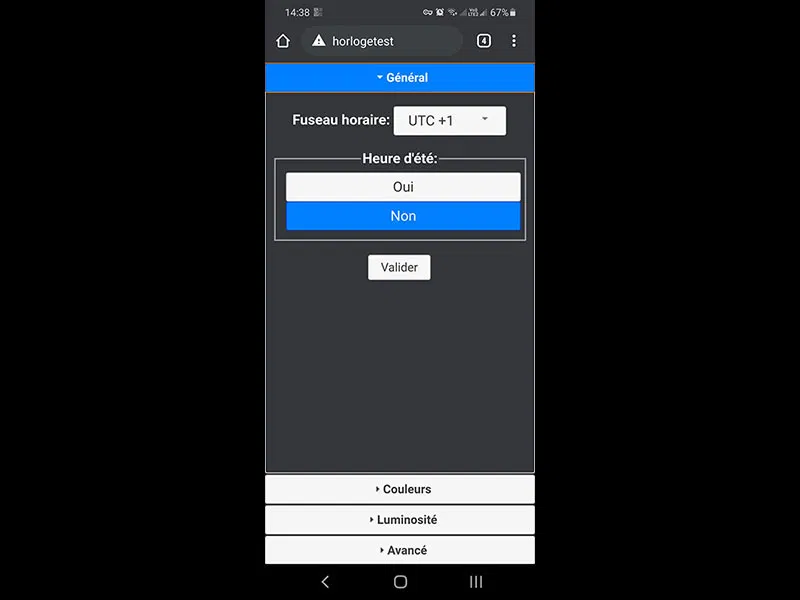

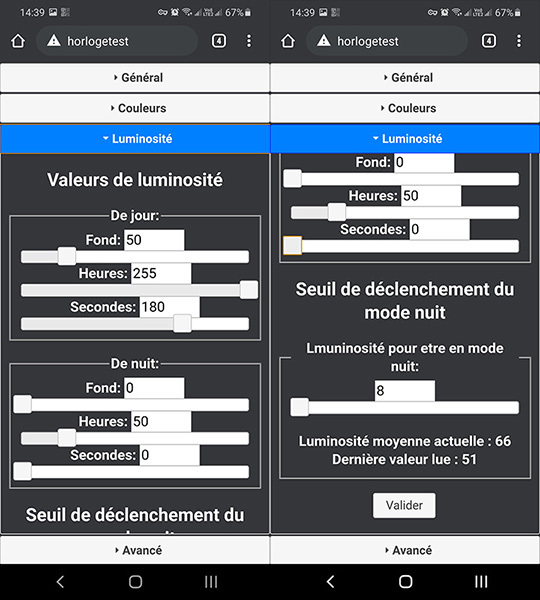

En accédant avec un téléphone ou un pc (connecté au même réseau que l'horloge) à l'adresse http://horloge , une interface permettant de modifier la configuration de l'horloge sera affiché. De là on peut modifier le fuseau horaire, les couleurs, la luminosité, etc...

Print Settings

Printer Brand:

Prusa

Printer:

I3 MK3S

Rafts:

No

Supports:

No

Resolution:

0.2

Infill:

20%

Filament: Generic PLA

Black/Black glitter

Notes:

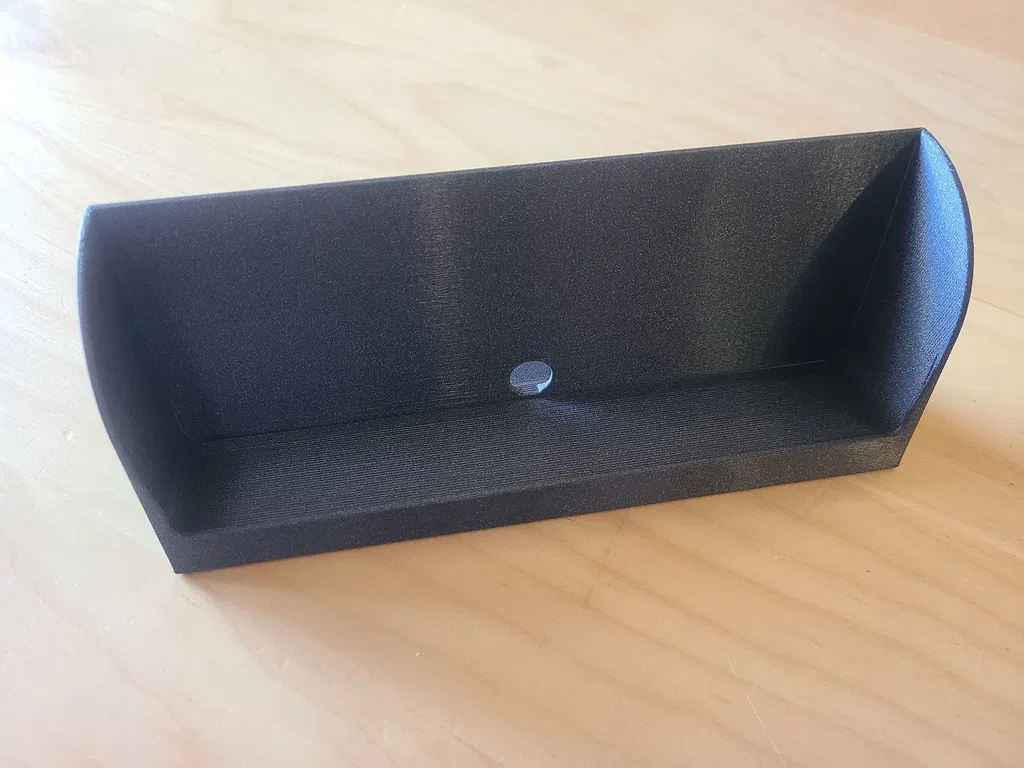

20% infill, no support except for the "SupportLeds" parts which needs supports (where led matrix will be glued)

Category: Interactive Art
