Bộ chuyển đổi gắn Rokform cho đế AMPS

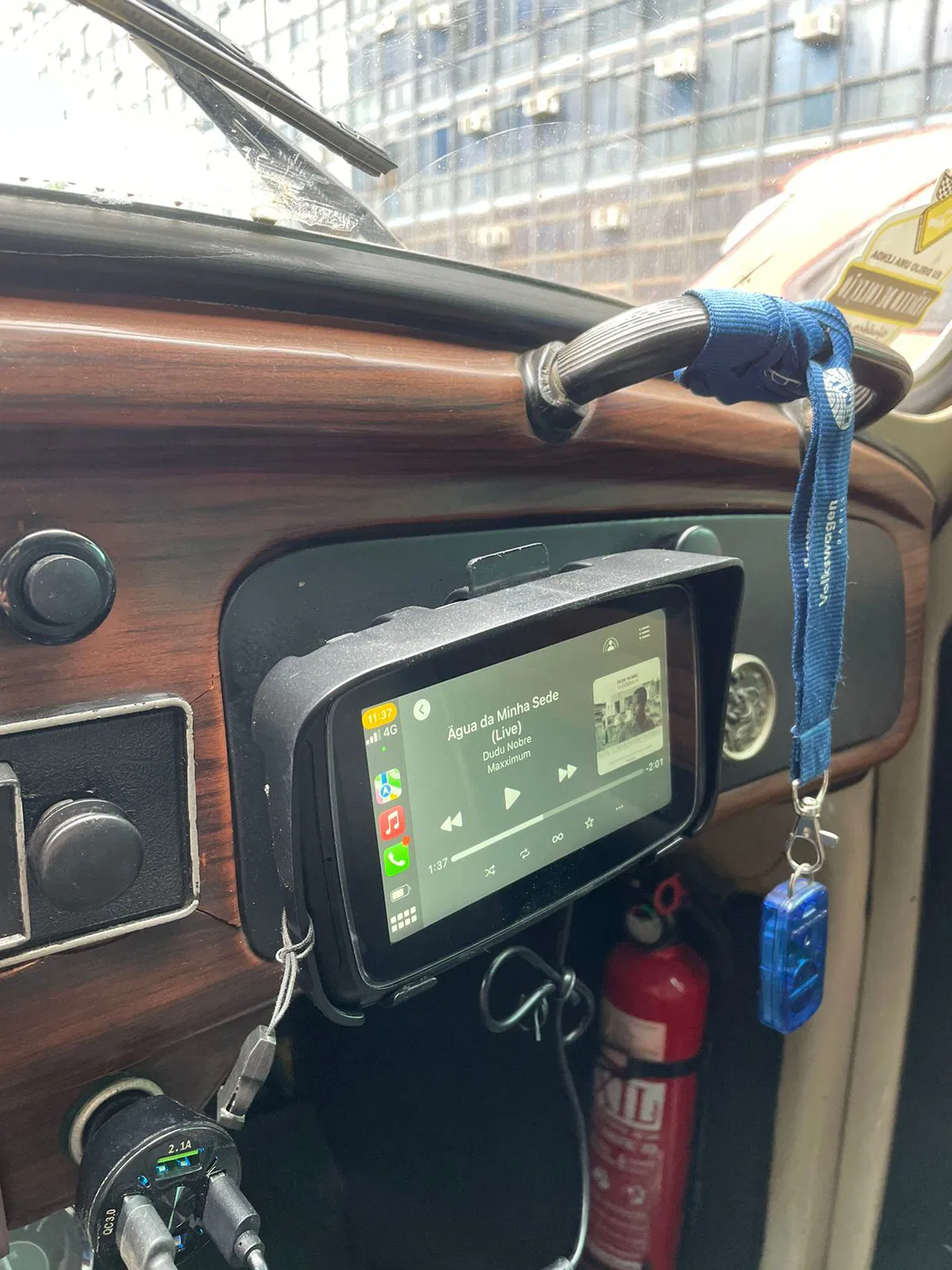

Mình thiết kế cái này để có thể xài cái thiết bị Ottocast C5 Carplay/Android Auto cho xe máy của mình (mà cái đế của nó xài chuẩn lỗ AMPS trên mount kiểu RAM-Mount) để gắn lên đế Rokform, cho phép mình đổi thiết bị từ xe máy qua xe hơi và tháo ra nhanh khi đậu xe máy.

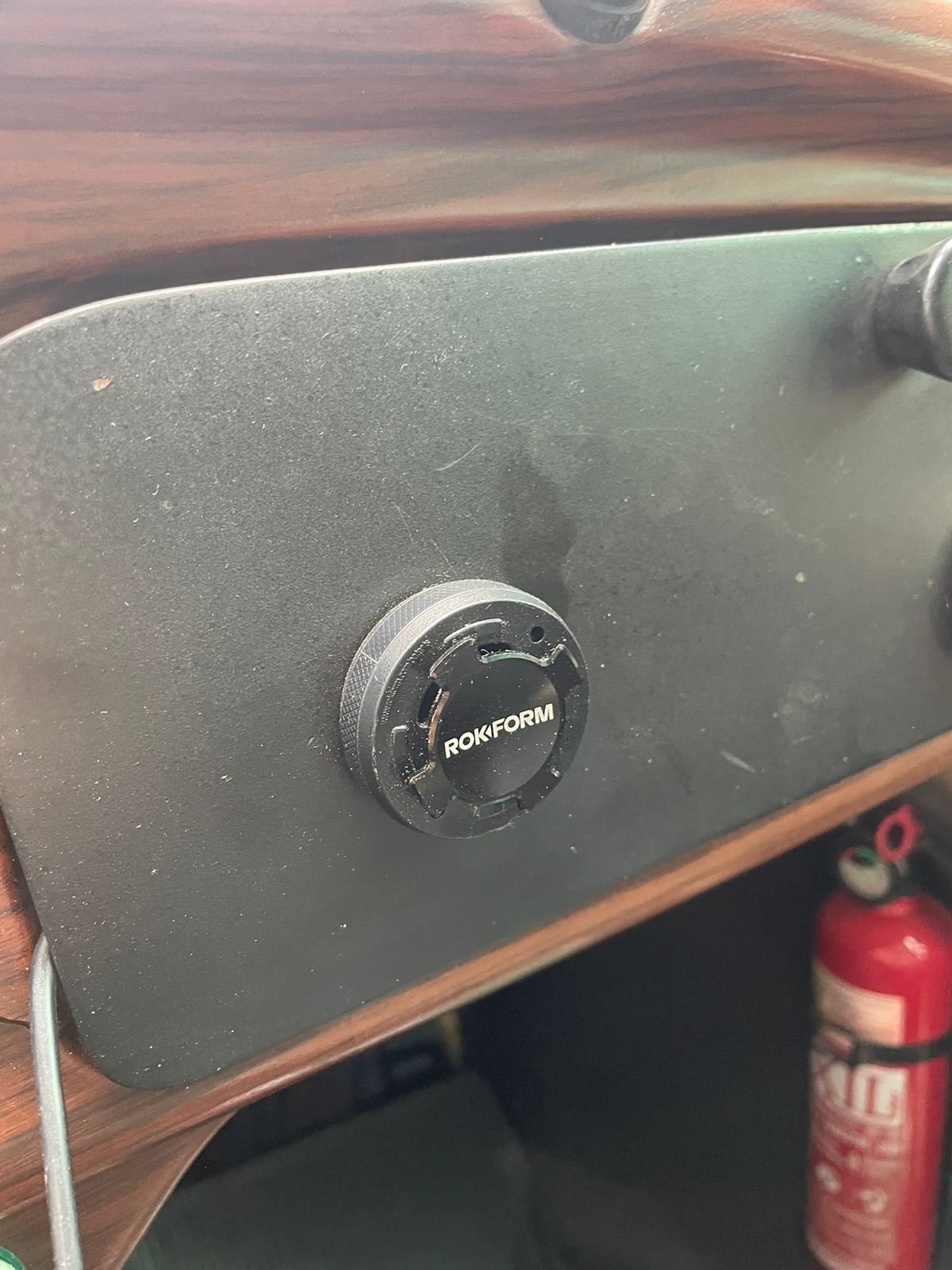

Mình biết là có thể xài mount RAM, nhưng mình không muốn xài mount RAM trên chiếc xe Beetle cổ của mình vì nếu xài mount hút chân không thì nó sẽ cồng kềnh quá trong xe, và mình cũng không muốn khoan lỗ trên taplo để gắn mount RAM nhỏ gọn hơn. Với lại mình đã quen xài hệ sinh thái Rokform trên cả xe hơi và xe máy rồi, nên mình thiết kế cái này.

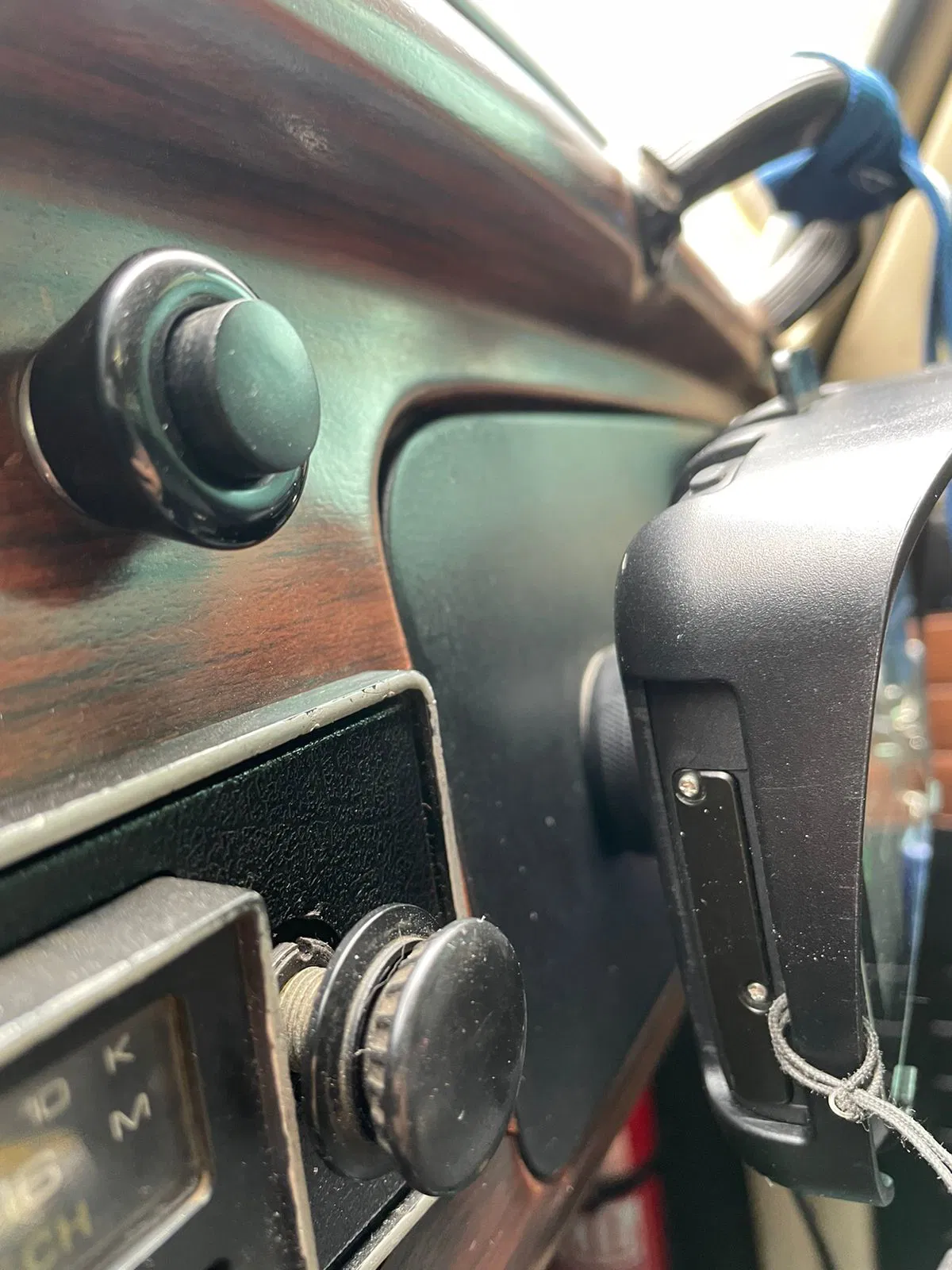

Mình in cái này bằng sợi CPE (Tritan), là sợi mình hay dùng cho các bộ phận trên xe hơi, tuy nhiên bạn cũng có thể dùng PETG cho mục đích này. Nhưng nếu bạn định xài trên xe máy, mình RẤT khuyến khích bạn xài các sợi cứng cáp hơn như Nylon (PA) hoặc PA-CF. Lưu ý là nếu bạn dùng Nylon hoặc vật liệu kỹ thuật khác thì nên scale (phóng to) mô hình trong slicer để bù lại độ co rút của vật liệu. Đã thử nghiệm trên xe Beetle của mình và Royal Enfield Classic 350, tùy thuộc vào độ rung lắc khi chạy, nên dùng vật liệu cứng hơn.

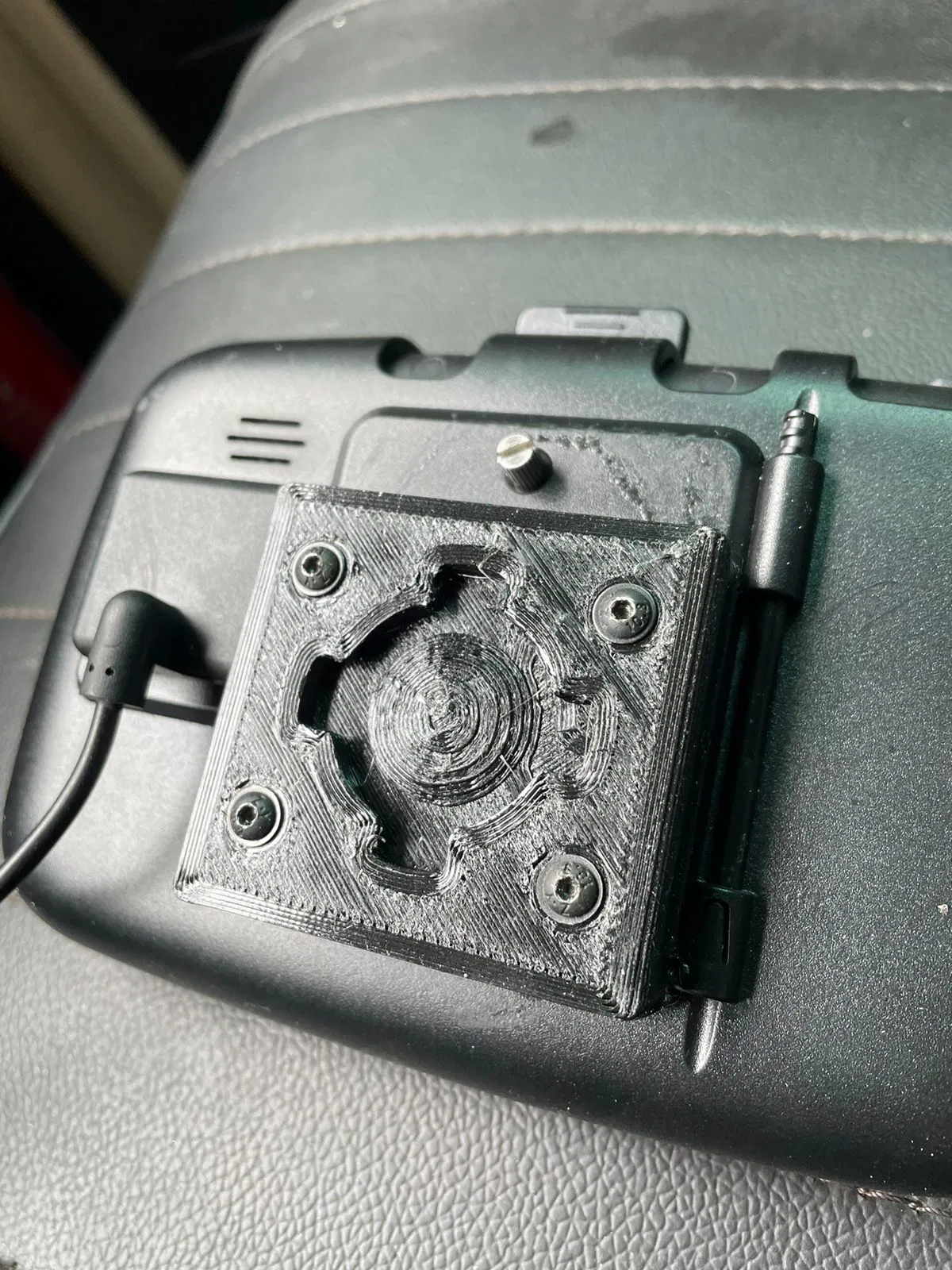

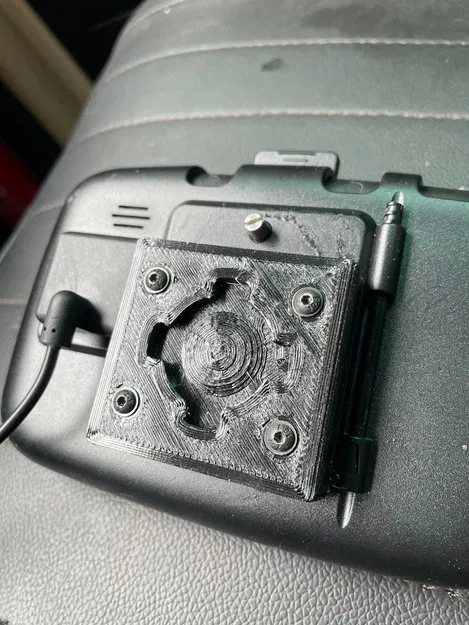

Trên máy in của mình thì không cần chỉnh sửa gì, gắn vừa khít luôn. Tuy nhiên, nếu máy in của bạn không được cân chỉnh chuẩn xác, có thể bạn cần làm mịn nhẹ lỗ trên đế Rokform để adapter gắn vừa vào mount. In với 6 lớp tường (cho chắc), 3 lớp trên, 3 lớp dưới, dùng nozzle 0.6mm. Lòng trong (infill) là dạng gyroid, 25%. Điều chỉnh tùy theo kích thước nozzle của bạn.

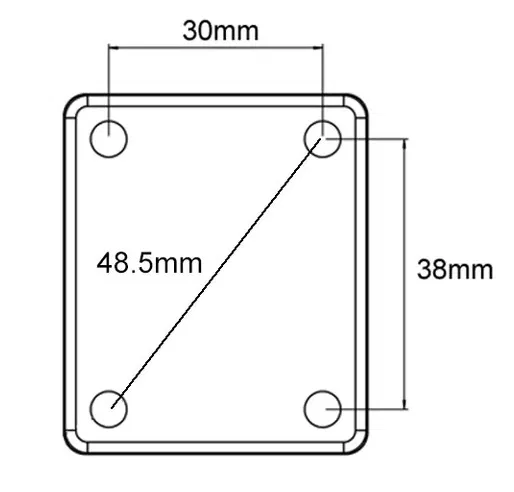

Lỗ được thiết kế cho bu lông 4mm. Mình không biết đây có phải là chuẩn cho lỗ AMPS hay các nhà sản xuất khác có xài kích thước lỗ khác không. Đó cũng là lý do tại sao nên dùng nhiều lớp tường nhất có thể, để bạn có thể khoan rộng lỗ ra nếu cần mà không làm hỏng bộ phận in. Về phần cứng, bạn sẽ cần bu lông, vòng đệm và đai ốc (tốt nhất là đai ốc PAR (parlock nuts), trường hợp của mình thì không cần đai ốc vì đế của mình đã có ren sẵn, nhưng mount GPS Garmin, ví dụ, thì xài đai ốc), chiều dài và kích thước ren tùy thuộc vào nhu cầu của thiết bị của bạn.

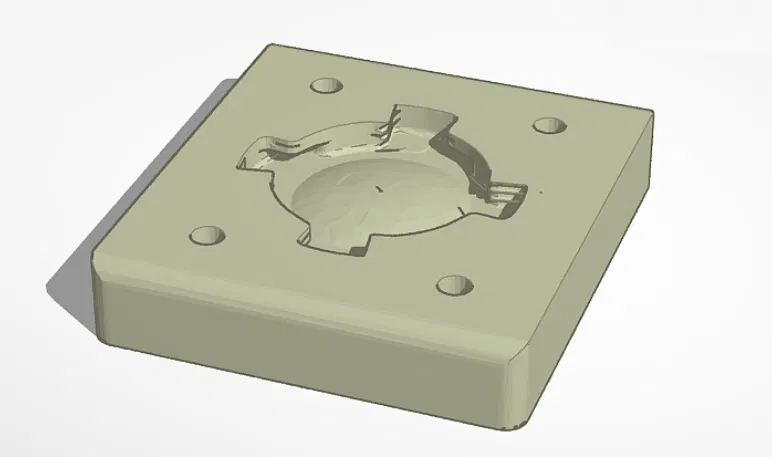

Mô hình được thiết kế sao cho nếu cần có thể xoay 90 độ tùy theo hướng lỗ AMPS trên thiết bị của bạn. Mình CÓ CÂN nhắc làm với 8 lỗ (hai bộ lỗ xoay) nhưng các lỗ sẽ quá gần nhau đối với một bộ phận in 3D nên mình chỉ làm với 4 lỗ. Nếu ai đó cần xoay lỗ vì bất kỳ lý do gì (trường hợp bộ phận không gắn vừa đế của bạn, vì nó là hình chữ nhật chứ không phải hình vuông) thì cho mình biết để mình làm thêm nha.
