Vỏ case cho Raspberry Pi Camera V2.1

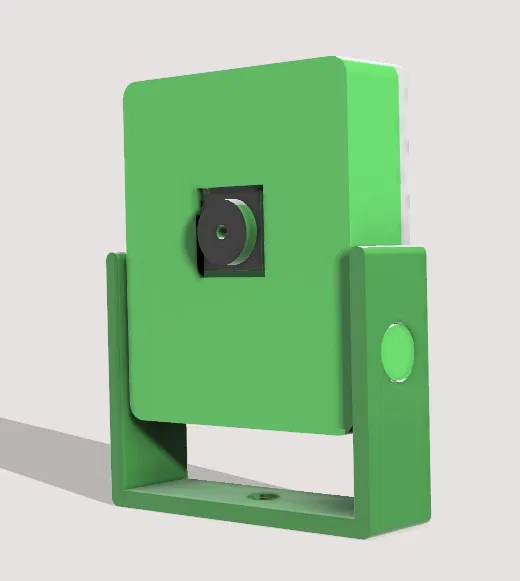

Đây là bản thiết kế vỏ case cho camera Raspberry Pi v2.1 (8Mpx) mà mình làm cho vui, chủ yếu để tập thiết kế với Fusion 360.

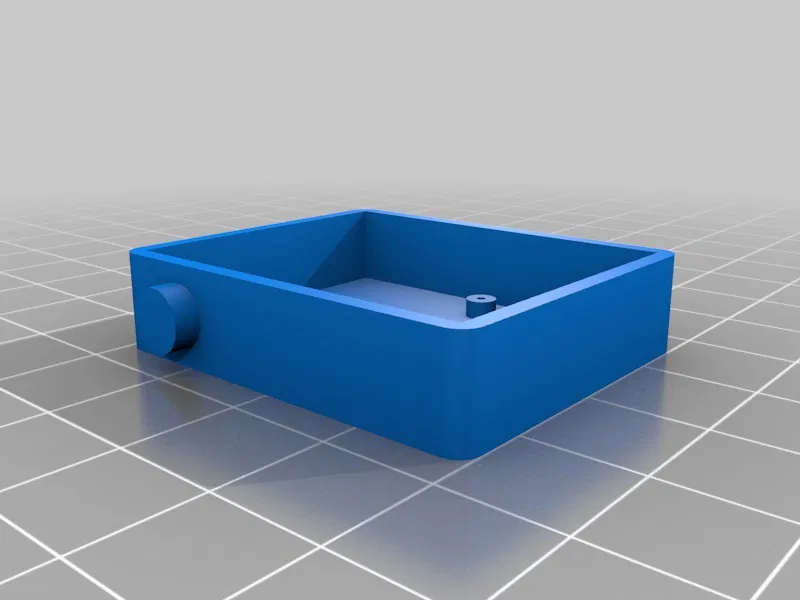

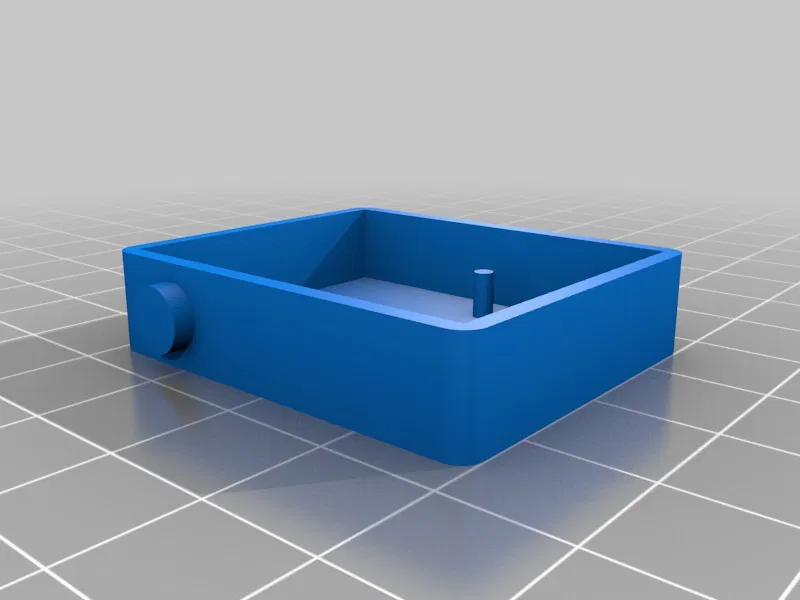

Có hai phiên bản nắp trước. Một phiên bản có chốt giữ camera bằng các thanh gài, và một phiên bản khác cho phép dùng ốc 1.5mm (phù hợp cho điện thoại thông minh và các loại tương tự) để cố định camera vào vỏ case vĩnh viễn.

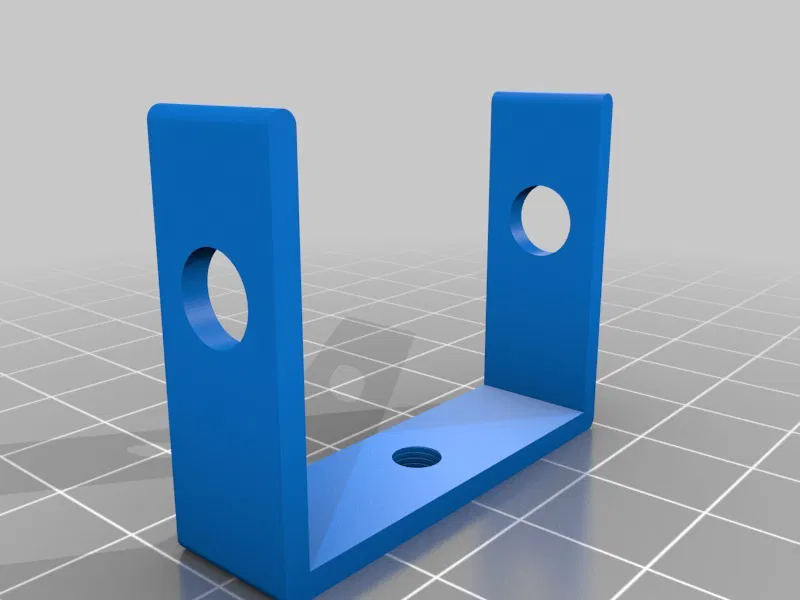

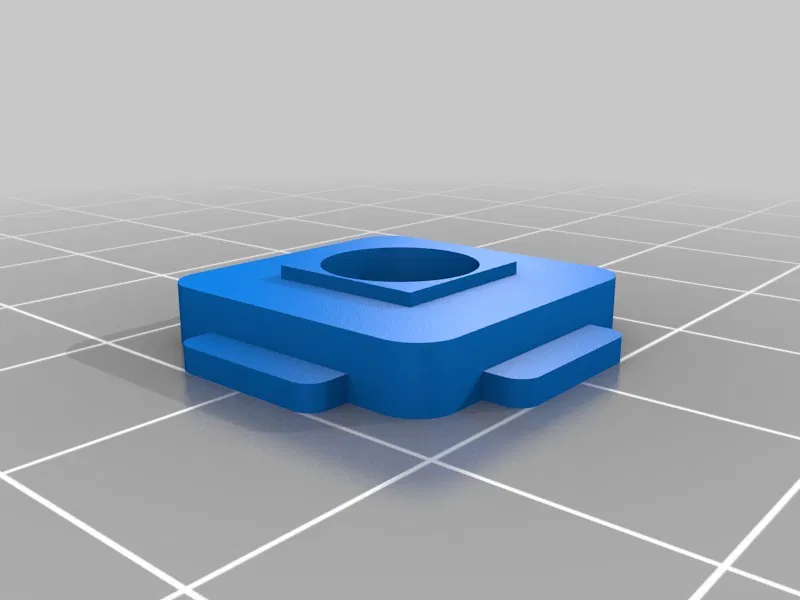

Mình cũng có kèm theo một đế giữ có lỗ ren 4mm, có thể dùng để gắn vỏ case vào các đế giữ khác, và một nắp che ống kính để giữ cho ống kính sạch sẽ và được bảo vệ khi không sử dụng.

Cài đặt in

Máy in:

Tevo Tarantula

Rafts:

Không

Supports:

Không

Độ phân giải:

0.1 mm / 0.2mm

Infill:

10-20%

Ghi chú:

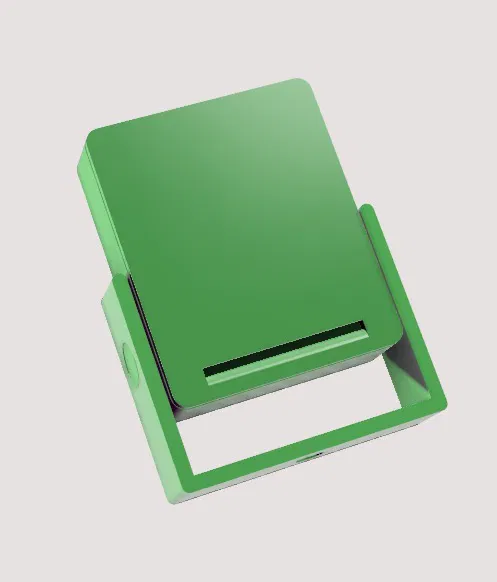

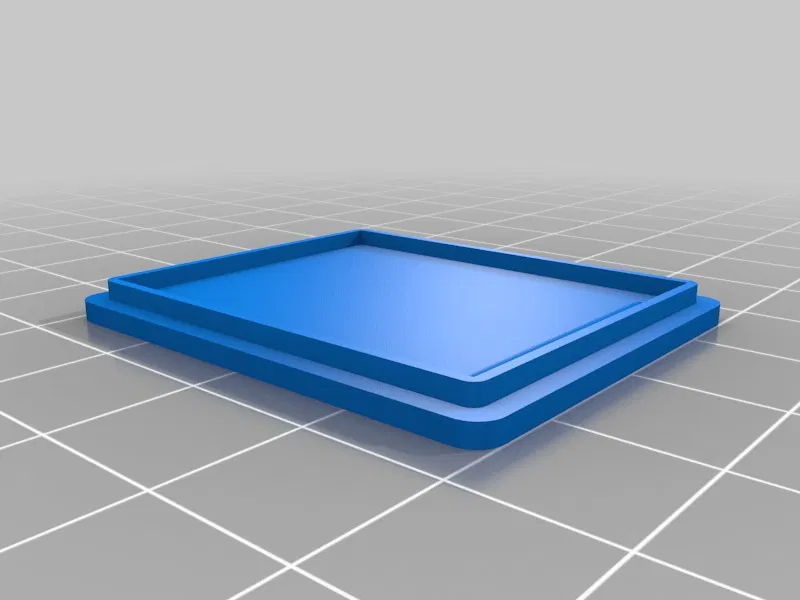

Mình đã sử dụng độ cao lớp 0.1mm ít nhất cho phần đế giữ bên ngoài vì nó có lỗ ren cho ốc 4mm. Đối với các phần còn lại, bạn có thể sử dụng cùng độ cao lớp hoặc 0.15 đến 0.2mm. Mình đã in nắp sau với cài đặt -0.1mm trên Simplify3D (Other / Dimensional adjustment / Horizontal size compensation) để nắp sau này khớp với nắp trước. Lưu ý rãnh của nắp sau được thiết kế bo tròn để bảo vệ cáp dẹt của Raspberry.
