Van chống ẩm có bộ lọc sợi cho hộp nhựa

14/10. Đã cập nhật phiên bản 2

Van bên trong đã được thiết kế với lỗ rộng hơn

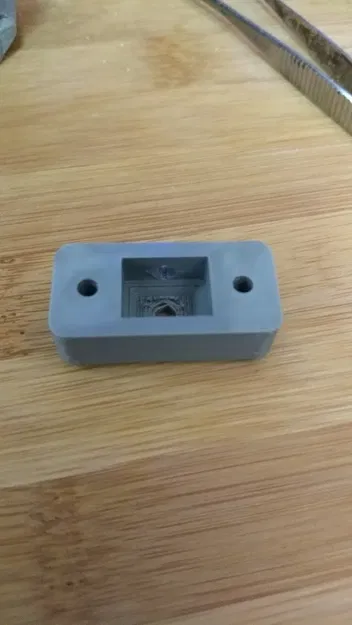

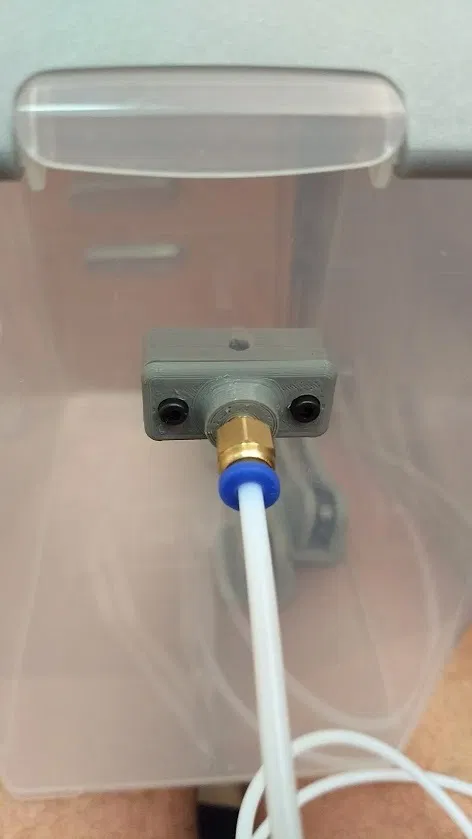

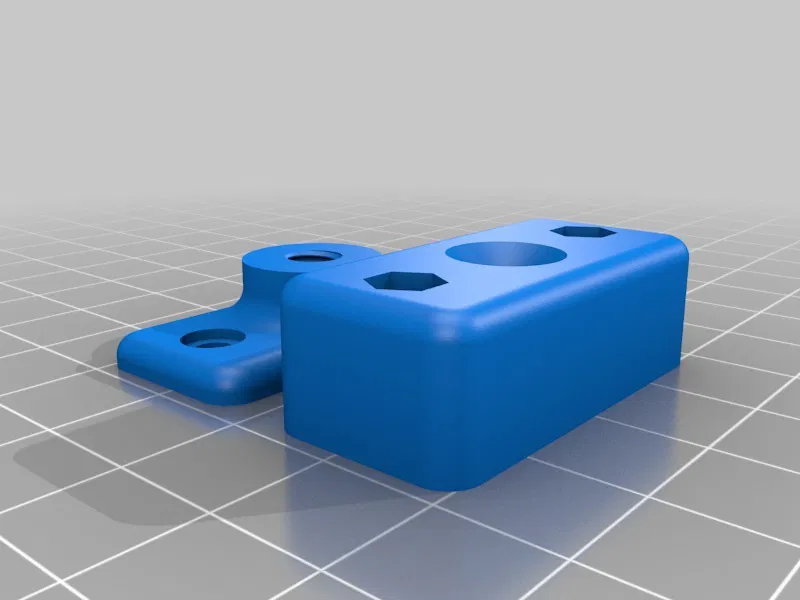

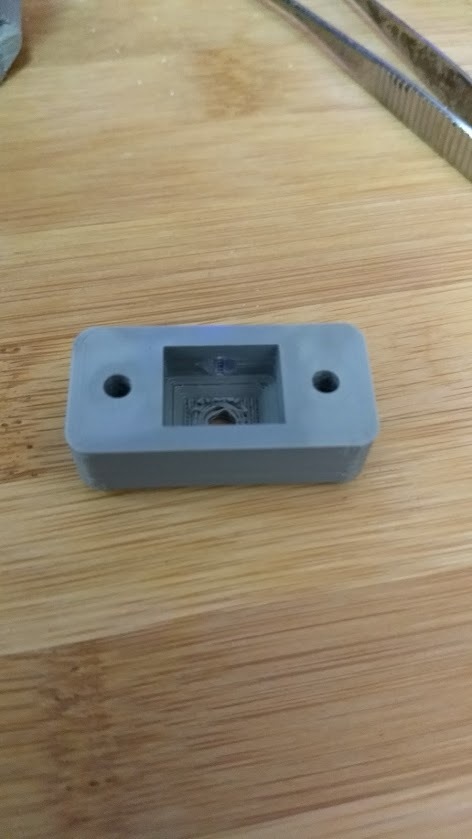

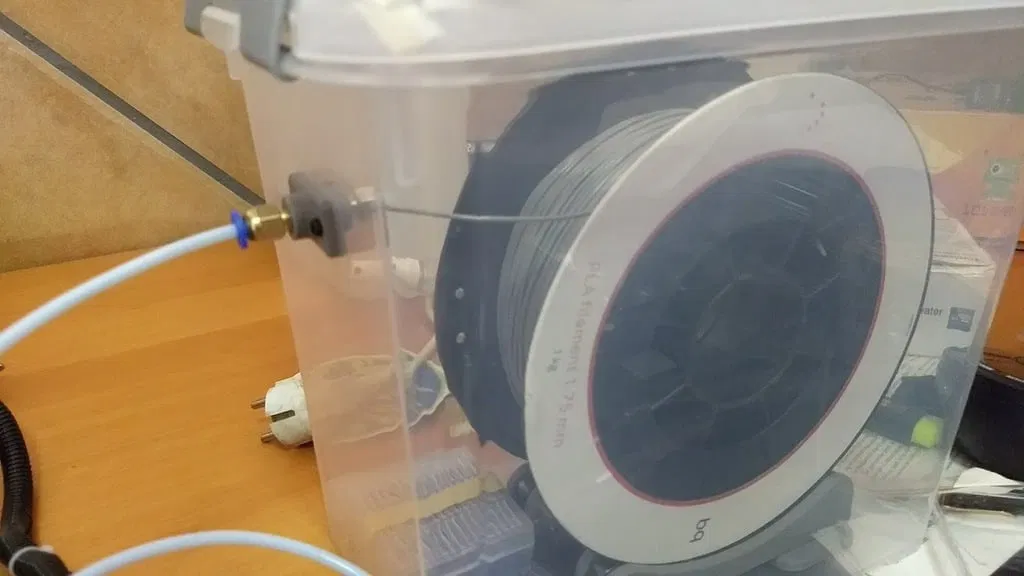

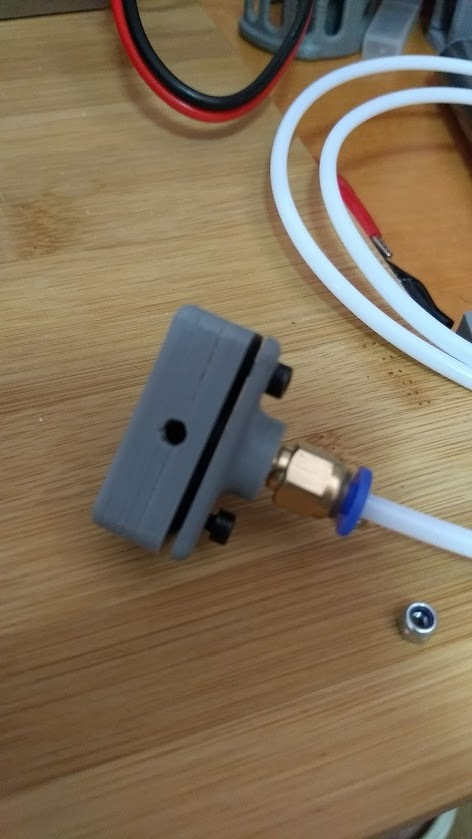

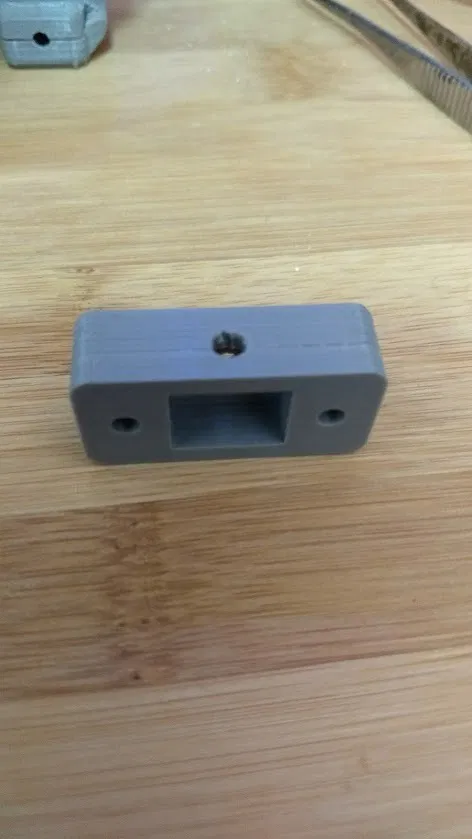

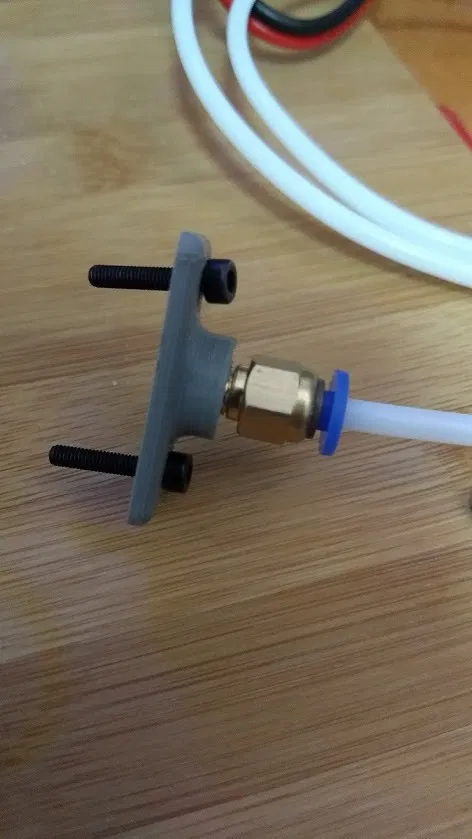

Đây là hai đầu nối để sử dụng trong hộp nhựa, giúp giữ độ ẩm, để giữ cho sợi filament ở tình trạng tốt. Phần bên ngoài khớp với van khí nén Bowden 6mm. Tôi đã đặt mua những bộ phận này từ aliexpress http://tinyurl.com/yaln4pk8. Có thể sử dụng hai vít M3-15mm với đầu tròn khoảng 5,4mm để nối hai phần lại với nhau. Ở bộ phận bên trong, sử dụng hai đai ốc nylon hình lục giác 5,4mm. Tôi đã tạo một lỗ vuông lớn ở bộ phận bên trong để đặt bọt biển hoặc gạc dùng làm bộ lọc làm sạch sợi filament. Lỗ phía trên được thiết kế để thêm dầu nếu muốn bôi trơn sợi filament. Có thể đặt một dây thun mỏng ở bộ phận bên ngoài để đảm bảo kín khí. Không thực sự cần hỗ trợ khi in, mặc dù điều này sẽ cải thiện chất lượng của khoang bên trong, nhưng điều này không thực sự quan trọng. Tôi đính kèm các tệp Fusion360 gốc cho những ai muốn thay đổi chi tiết.

Độ cao lớp in 0,15mm là quan trọng đối với bộ phận bên ngoài vì kết nối khí nén được ren.

Cài đặt in

Máy in:

Tevo Tarantula

Vỉ nướng (Rafts):

Không

Hỗ trợ (Supports):

Có

Độ phân giải (Resolution):

0,15 mm

Ruột (Infill):

20%

Ghi chú:

Nếu muốn, có thể thêm một bộ hỗ trợ thủ công vào giữa khoang chứa bọt để giữ phần trên. Nhưng
