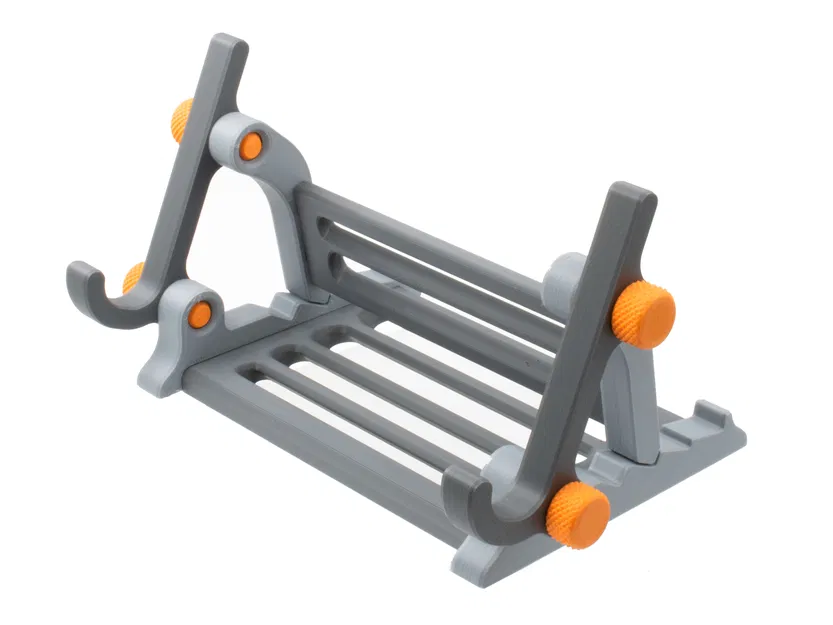

Chân Đế Điều Chỉnh Cho Điện Thoại, Ipad, Máy Tính Bảng :: In 100% :: Không Cần Phụ Kiện

Dạo gần đây tui có thiết kế một cái Chân Đế Máy Tính Bảng khá là cứng cáp cho quầy triển lãm, xài cũng hơi bị nhiều phụ kiện ha. Sau khi đăng cái thiết kế lên Reddit và nhận phản hồi, tui quyết định thử làm lại cái thiết kế này mà không xài bất kỳ phụ kiện nào luôn. Thiệt là một thử thách vui vẻ!

Lắp ráp: Phần giao cắt ở dưới đáy có ba cái chân ở mỗi bên, nó sẽ ép vào đế trái và đế phải. Nó chỉ lắp được theo một chiều thôi nha, nên nhớ nhìn hình cho kỹ. Phần giao cắt phía sau sẽ khớp vào một cái rãnh trên các cánh tay và sau đó trượt xuống. Nó lắp được nhiều kiểu, nhưng khi lắp đúng chiều rồi thì sẽ không thấy cái lỗ rãnh đó nữa đâu. Dùng bốn cái đai ốc để nối các móc trái, phải với đế và các cánh tay.

NHẤN VÀO ĐÂY ĐỂ XEM GIF HOẠT HÌNH LẮP RÁP

Mẹo:

• Cái GCODE kèm theo in các con bu lông với 5 lớp tường biên - hơi quá cho đa số mọi người, nhưng tui muốn thử giảm thiểu sự cố cho hết.
• Nếu gặp trục trặc với mấy con bu lông, thử in chúng với độ dày lớp 0.15mm.
• Phần giao cắt ở dưới đáy là kiểu ép khớp và có dung sai khá là khít. Xin hãy hiểu rằng nếu bạn gặp sự cố, đó là do máy in/cài đặt slicer của bạn; không phải do thiết kế.
• Phần giao cắt phía sau khớp vào lỗ và trượt xuống rãnh để khóa lại. Giống như phần giao cắt ở dưới đáy, nó cũng rất là khít. Một lần nữa, nếu bạn gặp sự cố, đó là do máy in/cài đặt slicer của bạn; không phải do thiết kế.
• Nếu dùng với các thiết bị nhỏ hơn, hãy di chuyển các móc và bu lông vào bên trong.
