Shuriken Packing Puzzle - Đồ chơi xếp hình dạng phi tiêu

Chào bạn!

Đây là món "Shuriken" packing puzzle mình tự làm bằng Fusion 360.

Kích thước:

Kích thước tổng thể của puzzle khi hoàn thành là 122mm AF (Across Flats - khoảng cách hai mặt đối diện) và dày 15mm.

Lưu ý:

• Mình đã đính kèm file .STP phòng trường hợp bạn muốn chỉnh sửa (nhớ trích dẫn lại link trang này nếu bạn làm bản remix nhé)
• Đúng vậy, bạn có thể slice file STEP bằng các slicer phổ biến như PrusaSlicer và SuperSlicer.
• Mình đã upload file STL để xem preview.

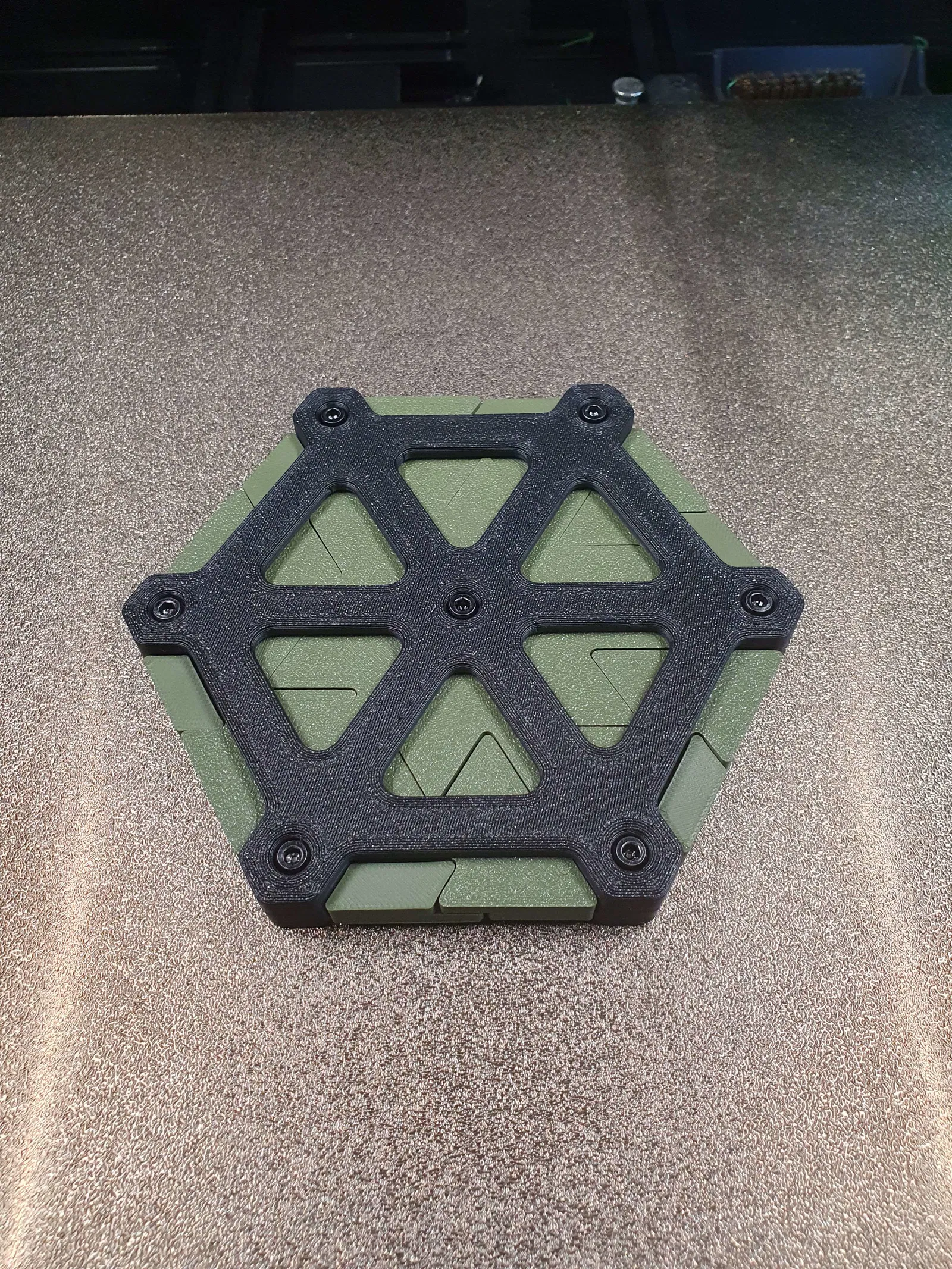

• Mình đã in bằng Polymaker PolyTerra Matte PLA, mặc dù mình thích lớp đầu tiên có độ "squish" nhiều hơn một chút cho phần màu đen, nhưng nhìn chung thì nó vẫn rất tuyệt.
• Mình đã in nhiều phiên bản và tinh chỉnh dung sai tương ứng, mình cảm thấy đã cho đủ khoảng hở để khi cầm vào cảm giác rất vừa tay.
• Đây là một trong những món puzzle mình thấy hài lòng nhất, mình biết cách giải rồi mà vẫn thấy nó thú vị khi lắp ráp.

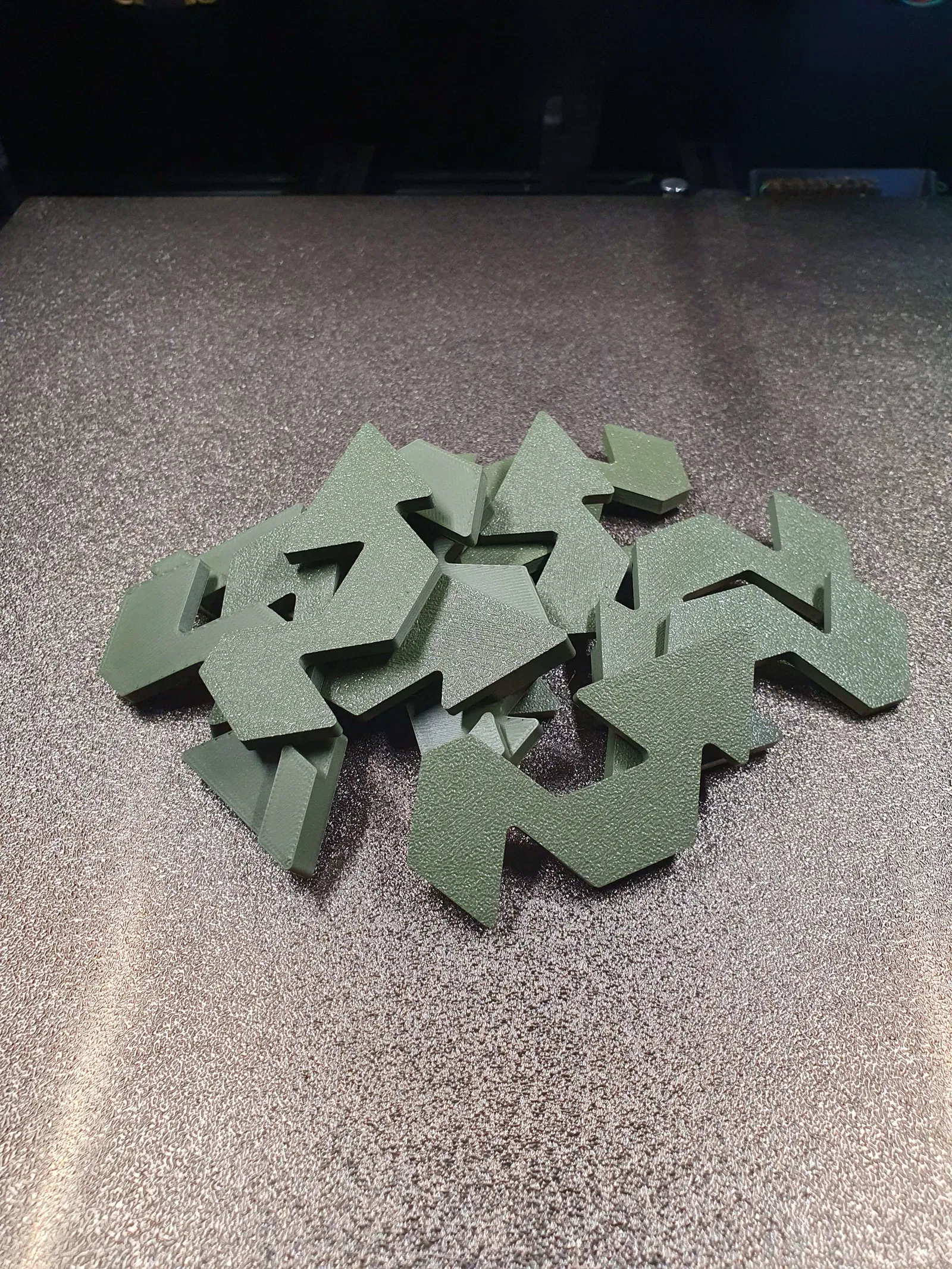

• Số lượng in được ghi trên tên file (12x Blades, 1x Top, 1x Bottom)

Cách lắp ráp:

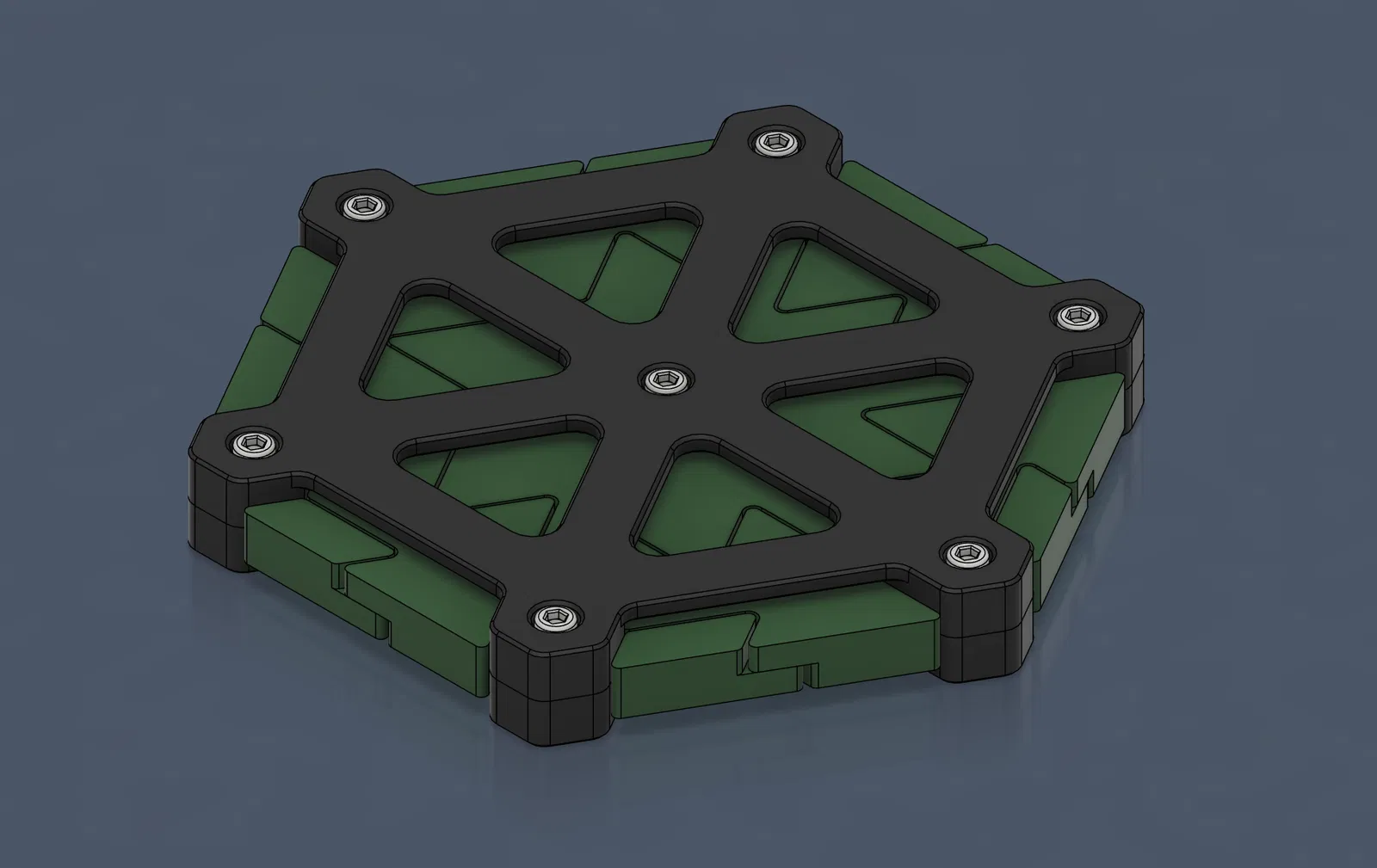

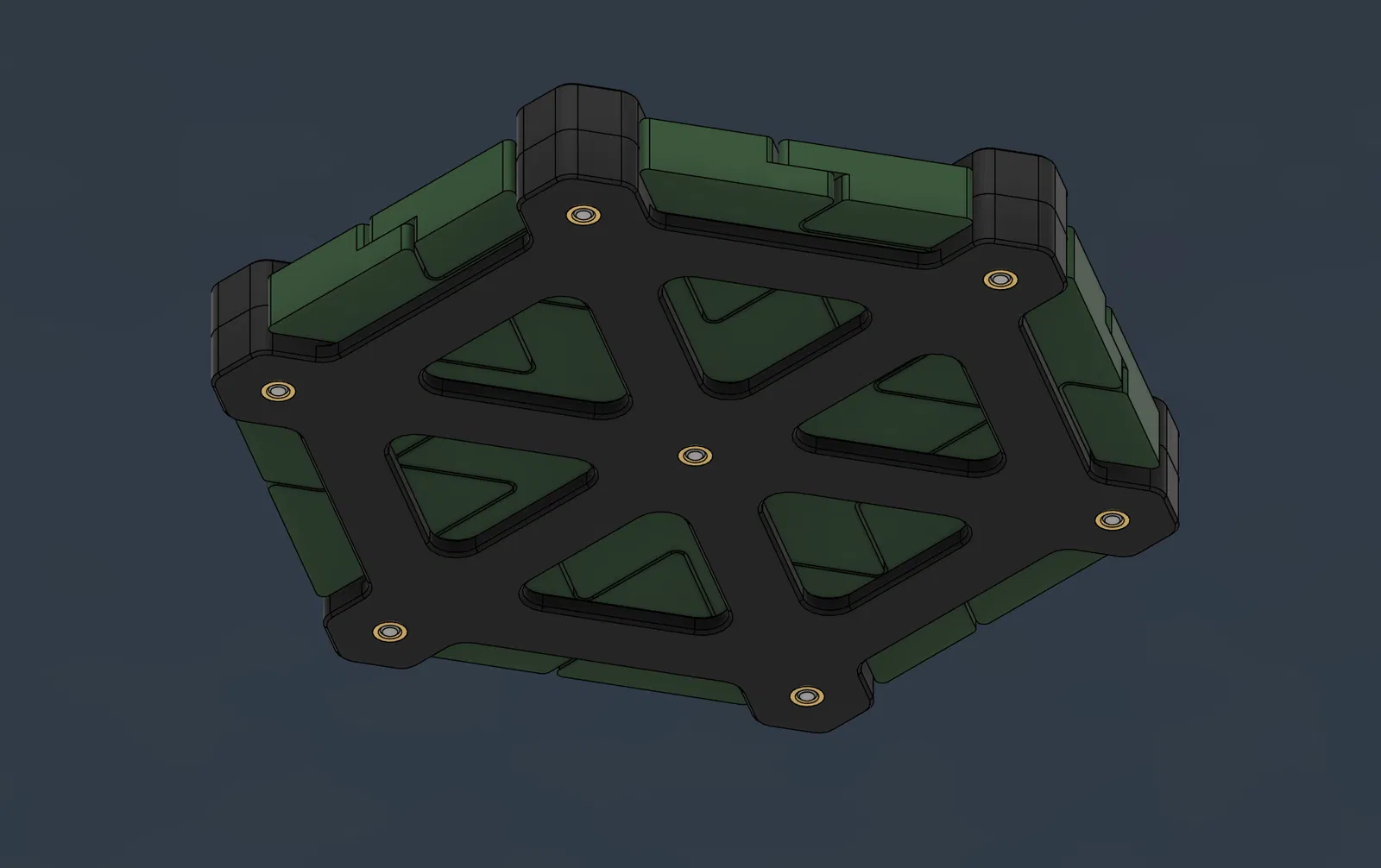

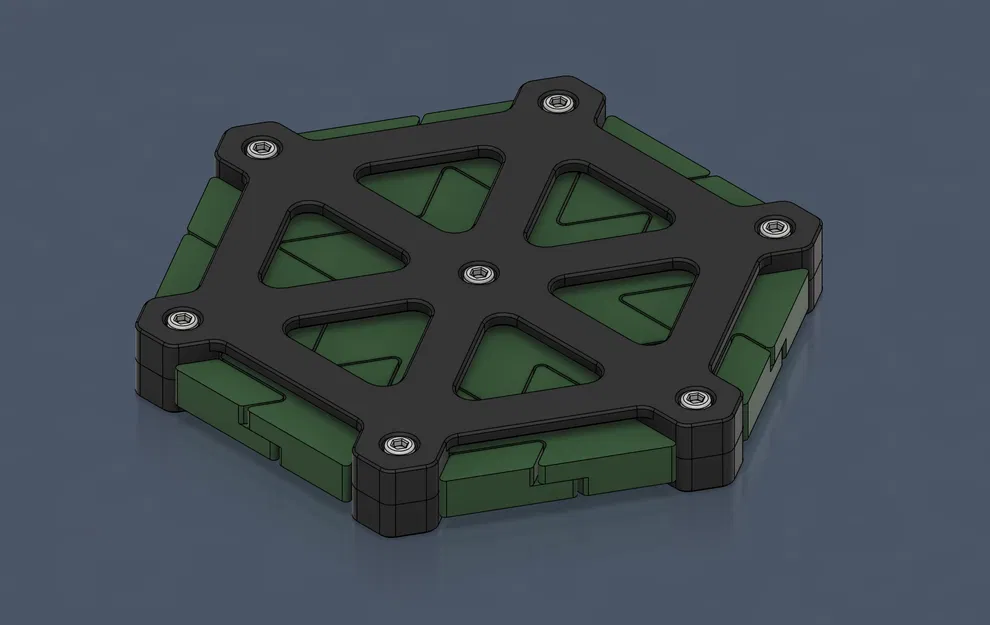

Mình nghĩ nên chia phần vỏ thành 2 mảnh, tương ứng là đáy và đỉnh. Lý do là mình không muốn có các phần overhang lớn, hoặc cần vật liệu hỗ trợ.

Để lắp ráp; bạn gắn (7x) M3 heat inserts vào phần đáy (lỗ 4.5mm cho loại heat insert kiểu Voron m3x5), và gắn phần đỉnh bằng (7x) M3x12 SHCS (Socket Head Cap Screw) vào phần đỉnh.

Nếu bạn muốn dùng đai ốc M3, hoặc dùng vít tự ren thì cứ chỉnh sửa file step, hoặc cho mình biết nếu cần phiên bản như vậy thì mình sẽ upload.

Cách chơi:

Xếp các mảnh vào bên trong vỏ.

(GỢI Ý - Cần sự phối hợp nhịp nhàng)

Tín dụng:

Món puzzle gốc được thiết kế bởi Jerry Loo

(www.smallpuzzlecollection.blogspot.com
www.mechanical-puzzles.com)

Mặc dù mình có quyền tái tạo tất cả các món puzzle của Jerry thành phiên bản in 3D, mình đã nỗ lực đáng kể để làm cho chúng trở nên mới mẻ và thú vị.
