Giá đỡ Pin Li-ion Tùy chỉnh Tham số

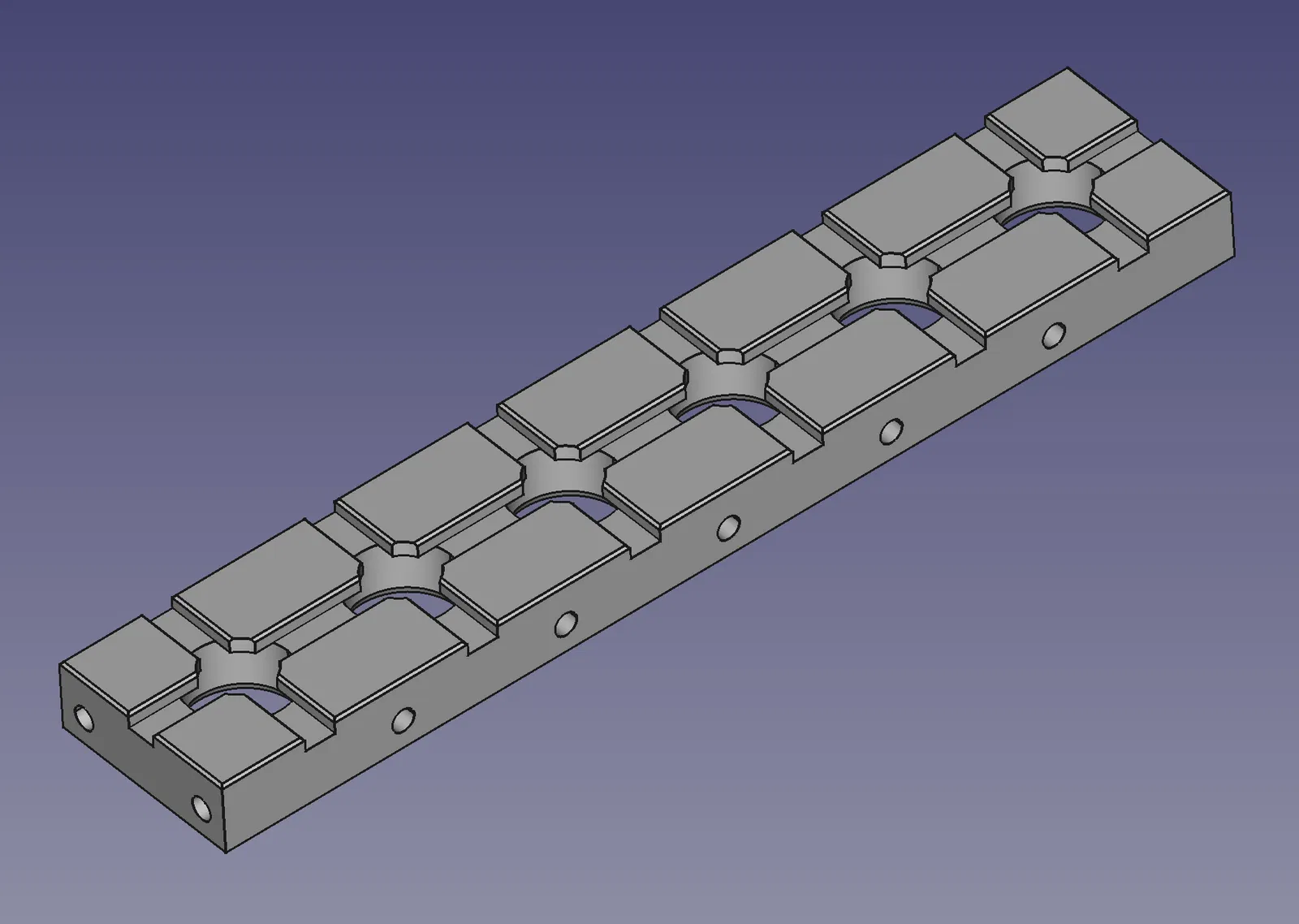

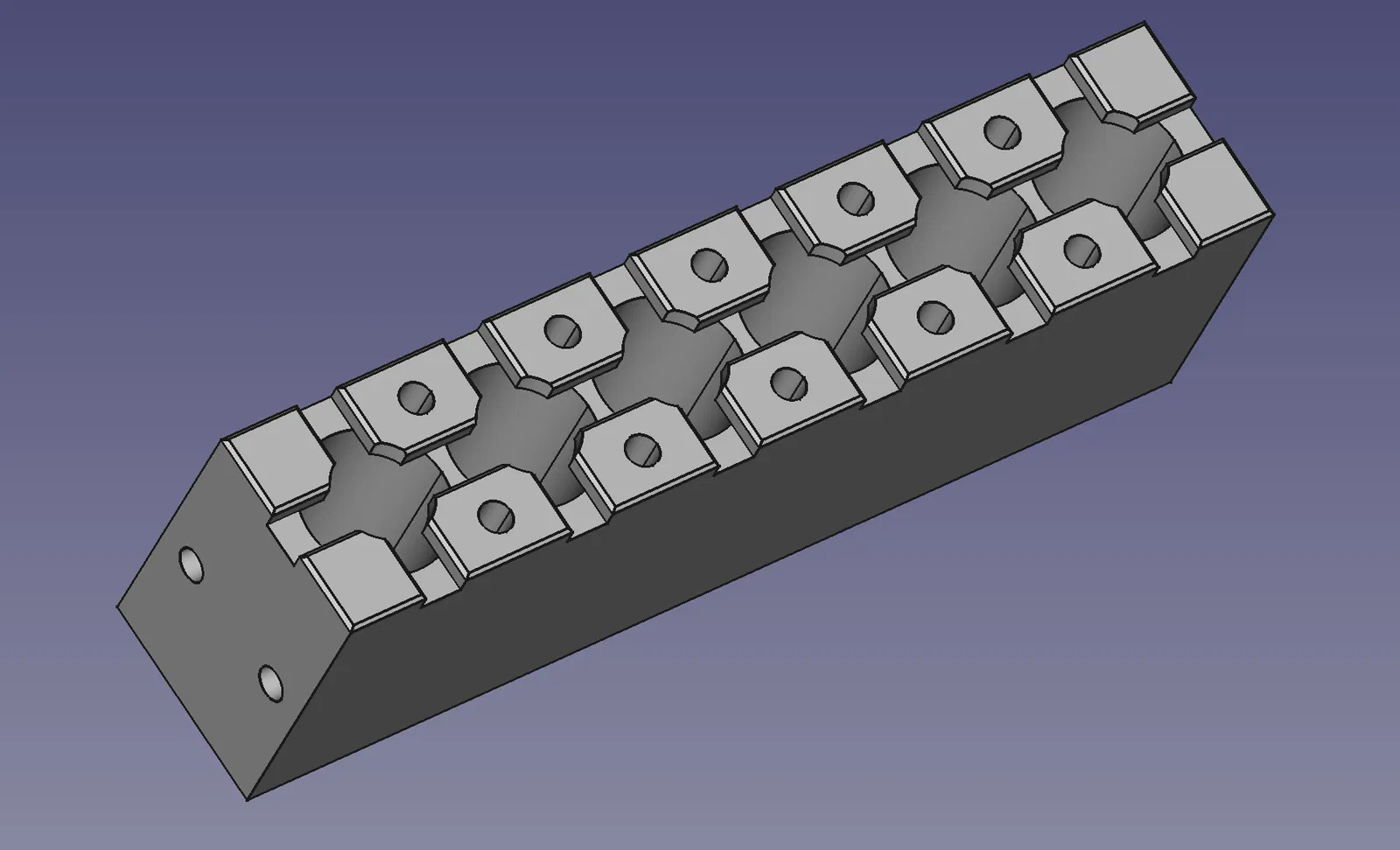

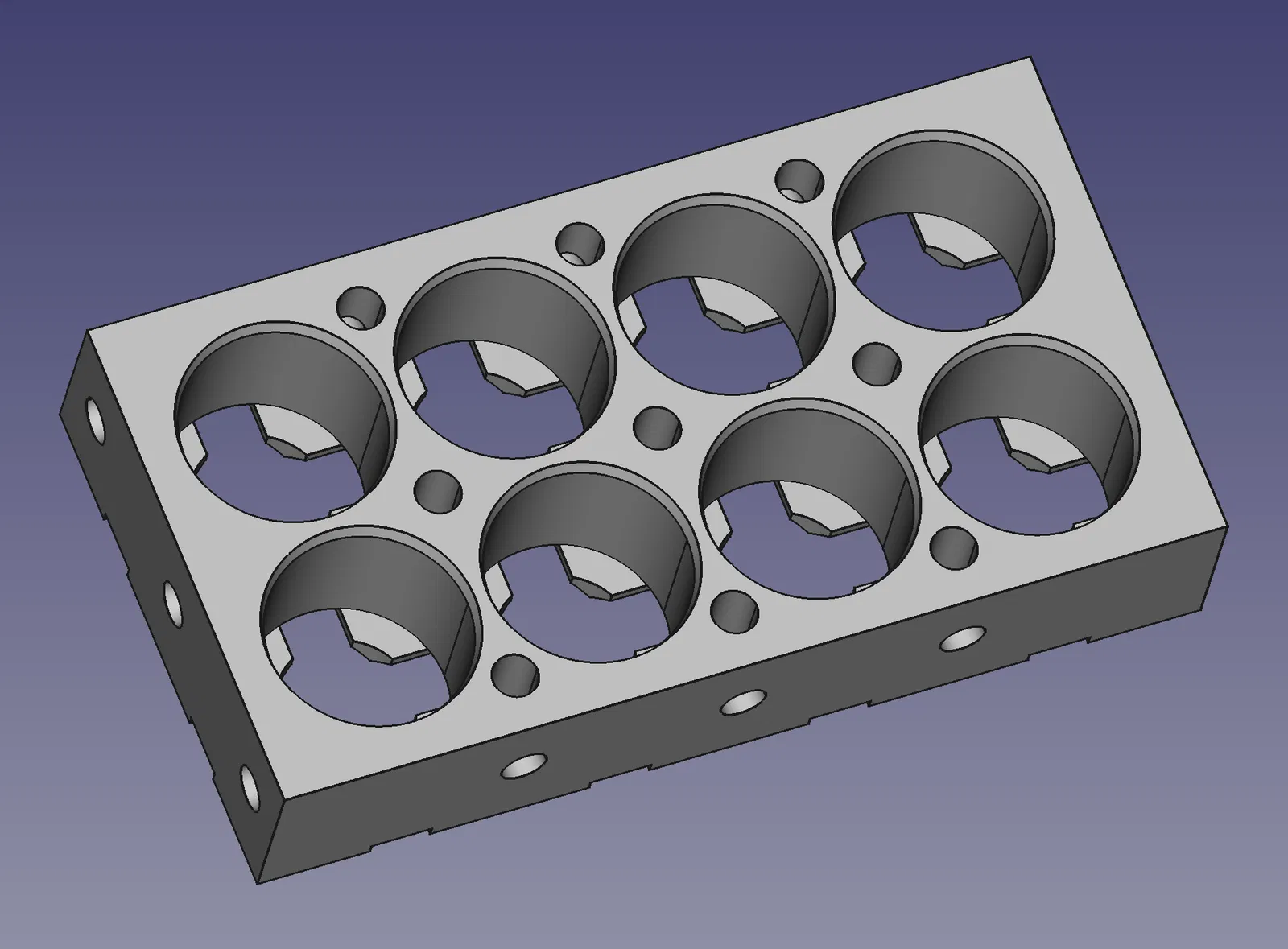

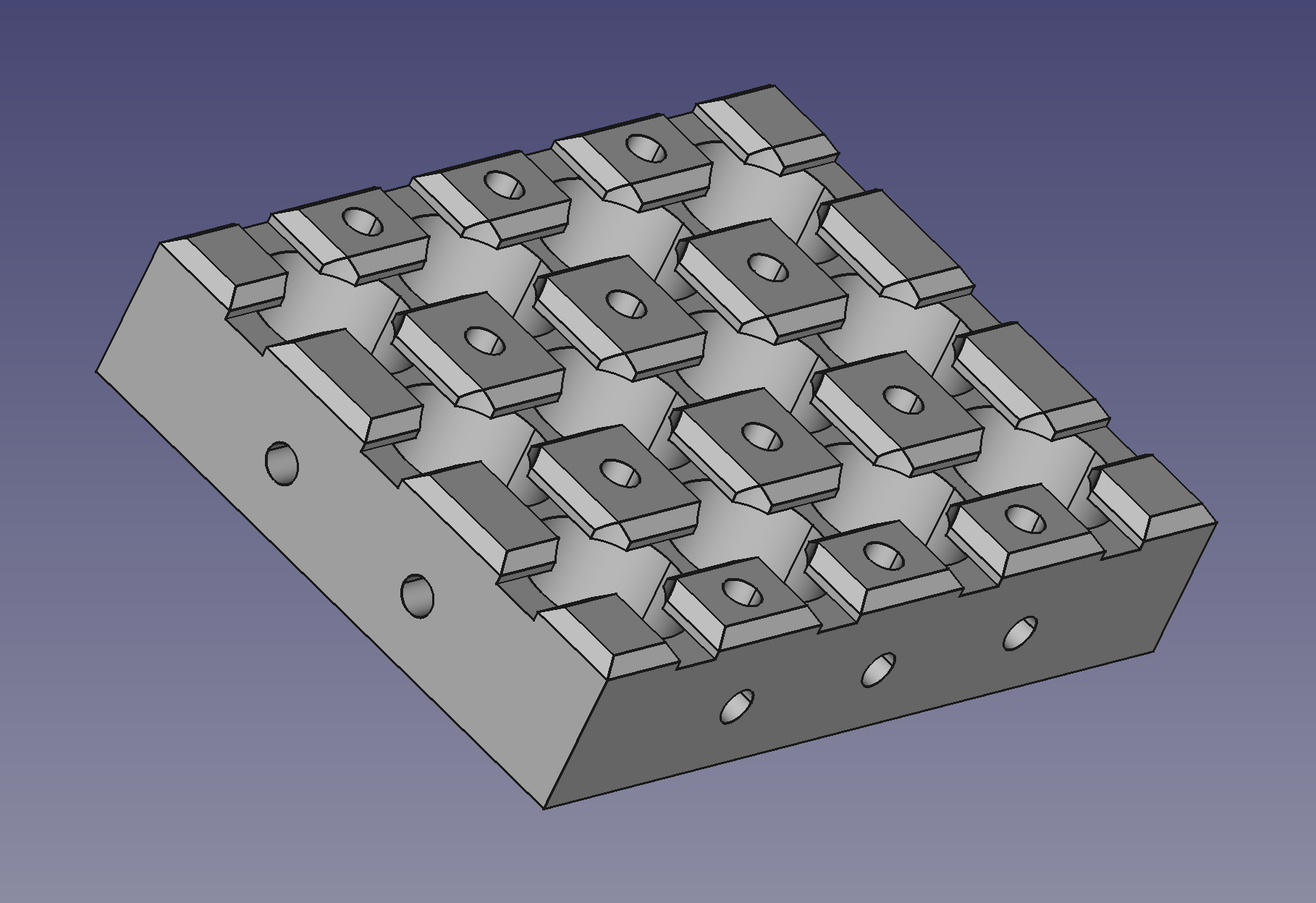

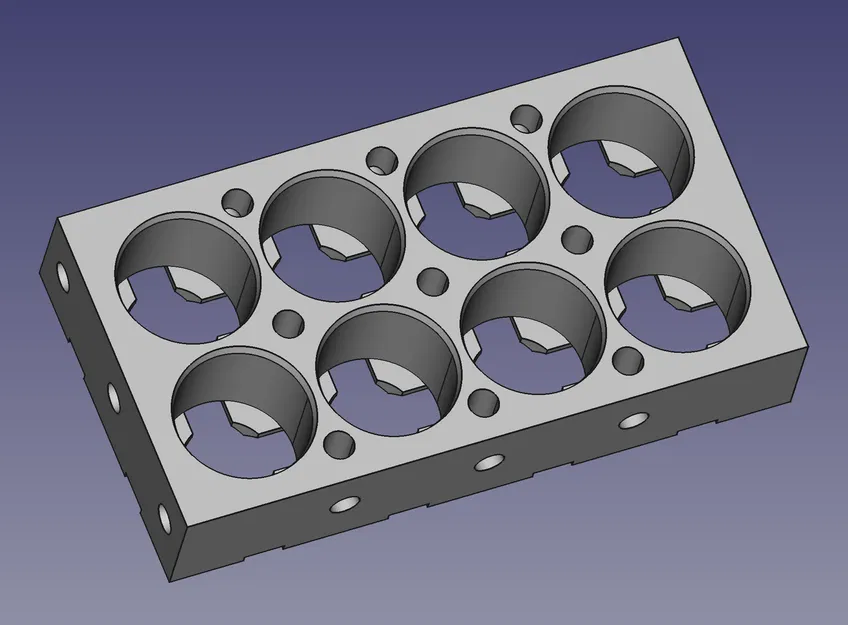

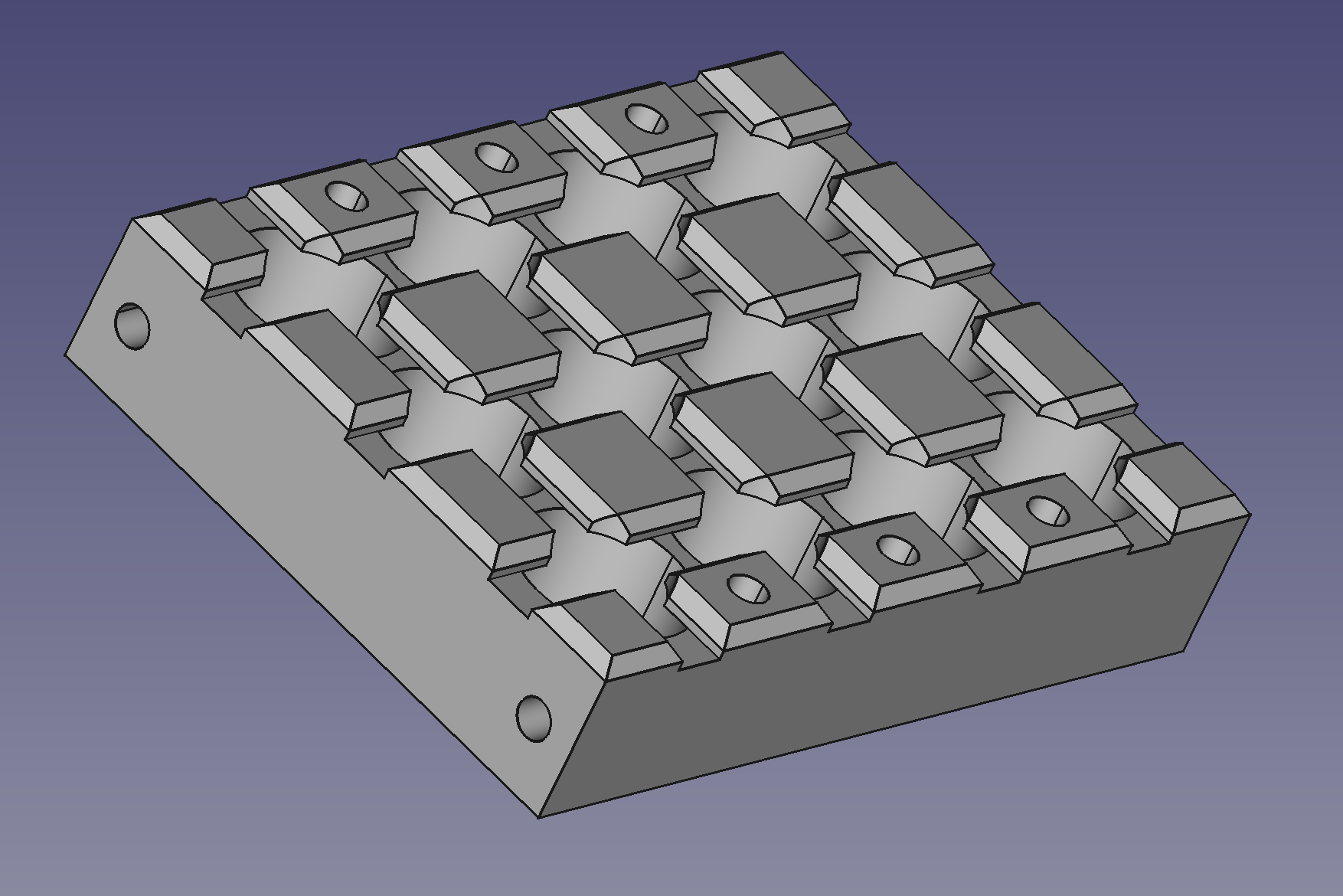

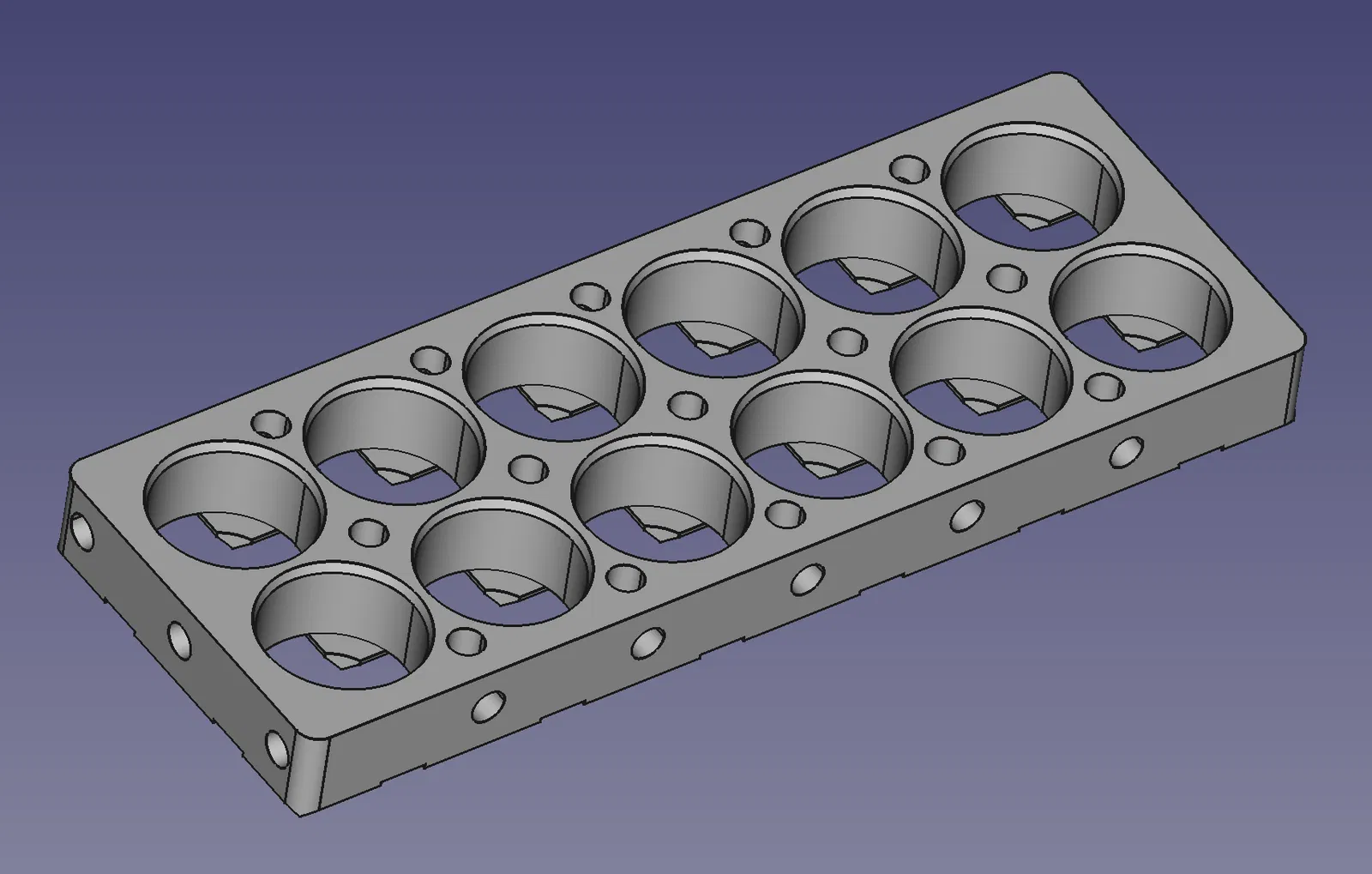

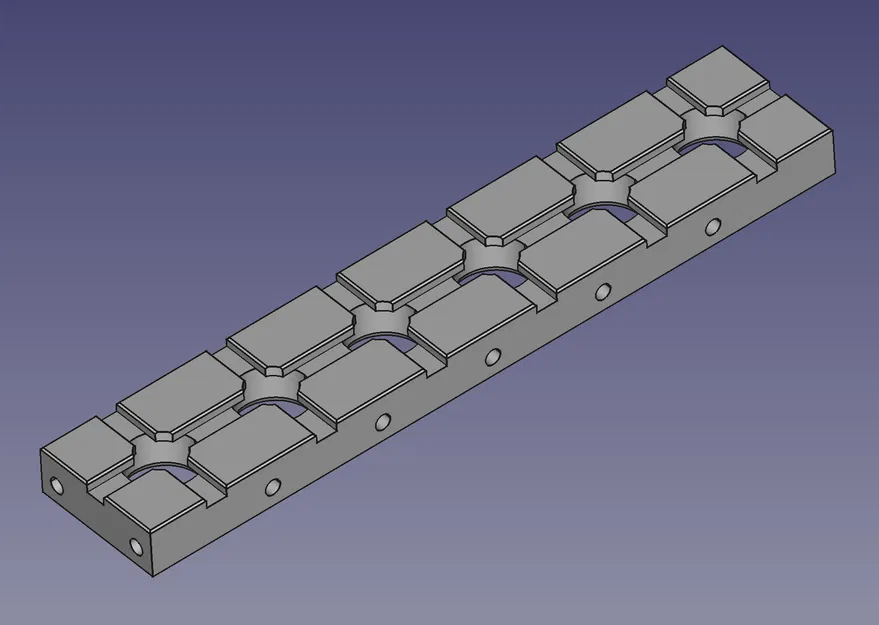

Mô hình 3D tùy chỉnh hoàn toàn để làm pack pin li-ion của riêng bạn

Bạn có thể hàn pack pin của riêng mình với bất kỳ cấu hình nào, ví dụ: 2s2p, 6s1p, 8s8p hoặc thậm chí là 1s1p.

Hầu hết mọi thông số đều có thể tùy chỉnh, ví dụ đường kính pin có thể là 18, 21 hoặc bất kỳ số nào bạn nhập (trong một phạm vi nhất định), thông tin chi tiết hơn sẽ có sau.

Ngoài ra, mô hình có rất nhiều tùy chọn xác thực, ví dụ nếu đường kính pin được đặt là 36mm, nhưng khoảng cách giữa các pin được đặt là 20mm thì nó vẫn sẽ hợp lệ, vì khoảng cách sẽ tự điều chỉnh để có ít nhất 1mm thành giữa các cell.

Bạn cần có FreeCAD để có thể chỉnh sửa mô hình này. Để sử dụng cơ bản, hãy mở bảng tính InputValues và nhập các giá trị phù hợp vào cột Inputs. Đối với người dùng FreeCAD nâng cao, bạn có thể kiểm tra bảng tính Math nếu muốn thay đổi một số logic. Nó sử dụng một số tính năng nâng cao, vì vậy bạn cần biết mình đang làm gì ở đó.

Nếu bạn cần thêm một số tính năng bổ sung, bạn có thể dễ dàng thêm chúng, tôi khuyên bạn nên sử dụng Body và thực hiện với các workbench Part Design hoặc Part. Bằng cách này, bạn luôn có thể xóa nó khi có sự cố xảy ra và body Core sẽ không bị ảnh hưởng.

Lưu ý quan trọng cho người mới bắt đầu, nếu bạn thêm các tính năng bổ sung và thay đổi bất cứ điều gì trong bảng tính, nó có thể gặp lỗi, vì vậy hãy đảm bảo rằng các giá trị phù hợp có ở đó trước khi thêm nó.

Lưu ý thông tin, để đảm bảo pin của bạn vừa vặn, bạn có thể đặt đường kính pin và cấu hình 1s1p và thực hiện in thử trước khi in, ví dụ như hộp 6s3p, việc này sẽ tiết kiệm một chút thời gian và filament.

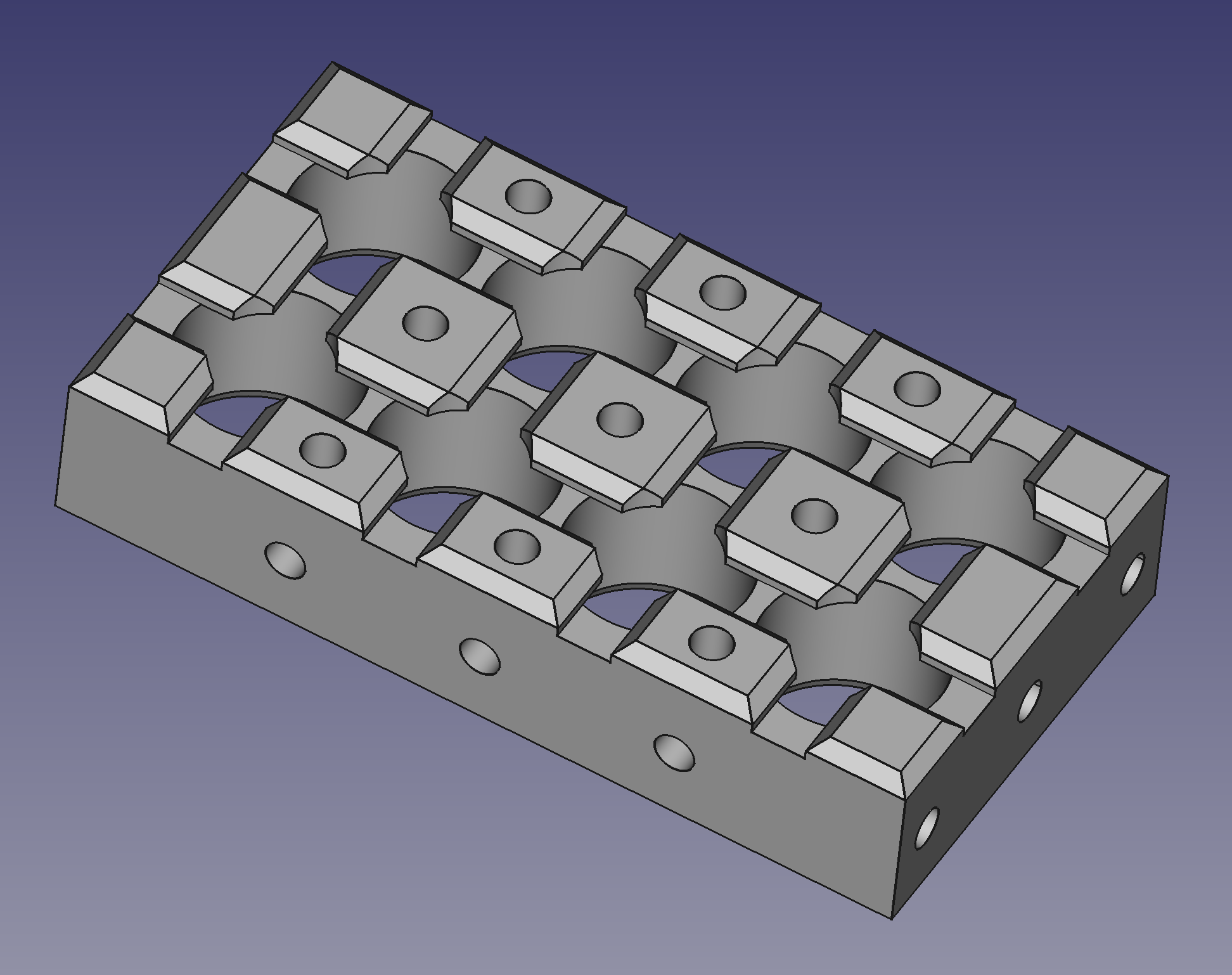

Lưu ý thông tin 2, mô hình có các cạnh đối diện đối xứng, nhưng các cạnh vuông góc hơi khác nhau, bạn có thể tận dụng điều này và thay vì in phiên bản 4s2p, hãy in phiên bản 2s4p.

Lưu ý thông tin 3, bạn có thể sử dụng nó làm hộp lưu trữ nếu đặt đường kính pin lớn hơn một chút và chiều cao phù hợp.

Danh sách thông số:

• Số pin nối tiếp - số lượng cell bạn muốn nối tiếp
• Số pin song song - số lượng cell bạn muốn nối song song
• Đường kính pin - có thể có phạm vi từ 6mm - 50mm
• Khoảng cách pin - khoảng cách giữa các tâm cell, không thể nhỏ hơn đường kính pin + 1mm
• Đường kính đầu pin - đường kính lỗ trung tâm, chủ yếu dùng để vừa các đầu nối dương bên trong
• Khe hở Strip - chiều rộng của dải niken để hàn pack
• Show XXX - các tham số boolean để bật/tắt một số tính năng như lỗ bên hoặc vát cạnh. Nên là 0 hoặc 1
• Độ sâu lỗ pin - ở đây bạn đặt chiều cao của hộp, giá trị này có nghĩa là bạn muốn pin ăn sâu vào bao nhiêu
• Độ rộng viền - chiều rộng của các viền bổ sung, hiện tại tôi chưa thể làm nó thành boolean nên nếu bạn không muốn viền, bạn có thể thêm một bản phác thảo để cắt chúng, hoặc chỉ cần đặt chiều rộng là 0.01mm, với kích thước này và độ chính xác của máy in 3D, tôi tin rằng bạn sẽ không thể nhận thấy sự khác biệt
• Chiều cao giới hạn - thông số này kiểm soát chiều cao của phần giữ pin không bị rơi ra ngoài
