Giá đỡ màn hình LCD SEGA Nomad (bo mạch điều khiển lớn)

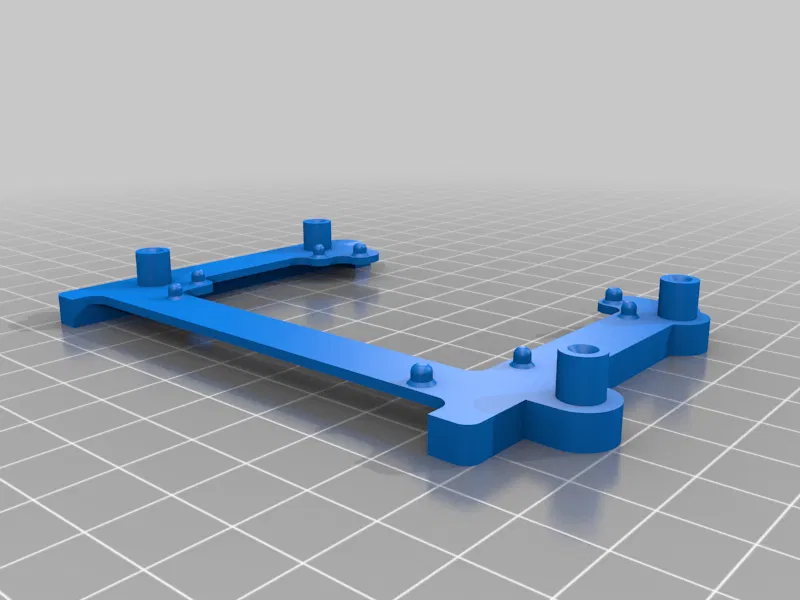

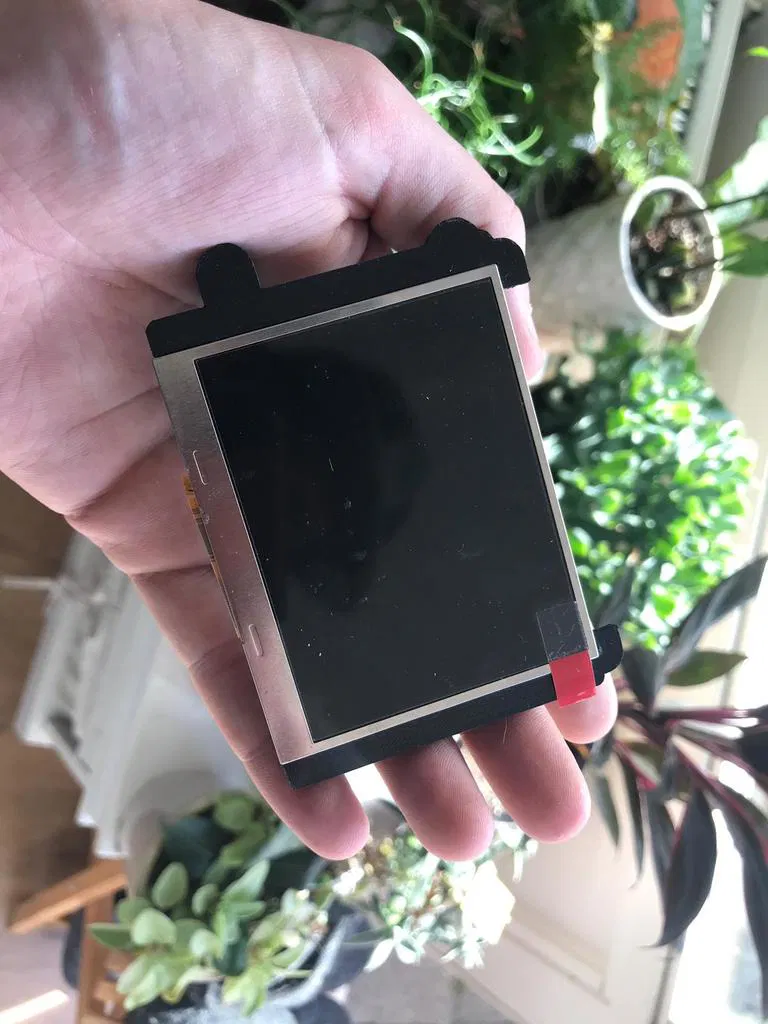

Thiết kế mới cho một giá đỡ được thiết kế để lắp màn hình LCD composite Console5 (phiên bản bo mạch điều khiển lớn) vào SEGA Nomad.

https://console5.com/store/universal-3-5-composite-video-lcd-module-320x240.html

Cài đặt In

Thương hiệu máy in:

Anet

Máy in:

A8

Rafts:

Không quan trọng

Supports:

Có

Độ phân giải:

0.2mm

Infill:

40% gyroid

Sau khi in

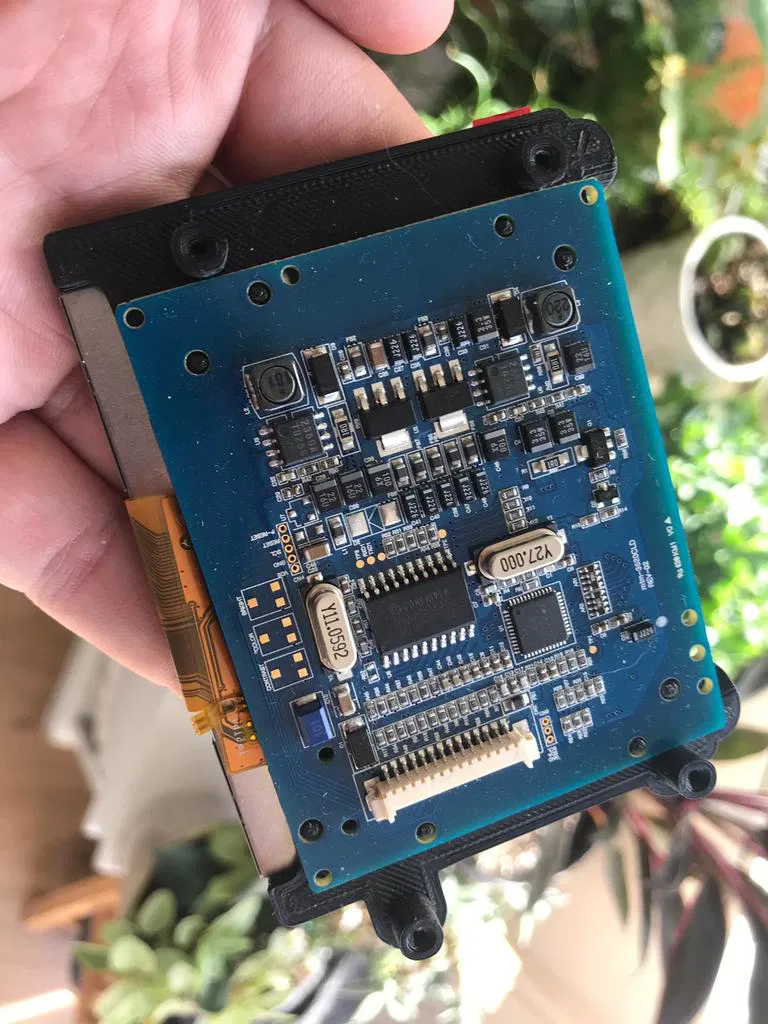

Nhớ cách điện bo mạch chủ gốc của Nomad bằng băng Kapton đúng cách ở những nơi các bộ phận có thể va chạm (chủ yếu là đỉnh của các tinh thể trên bo mạch điều khiển).

Cũng như cắt bớt các chân của đầu nối ribbon trên bo mạch chủ Nomad để tạo không gian cho cáp nguồn/video trên bo mạch điều khiển.

Tôi sẽ cập nhật bài đăng với một liên kết đến video hướng dẫn sớm!
