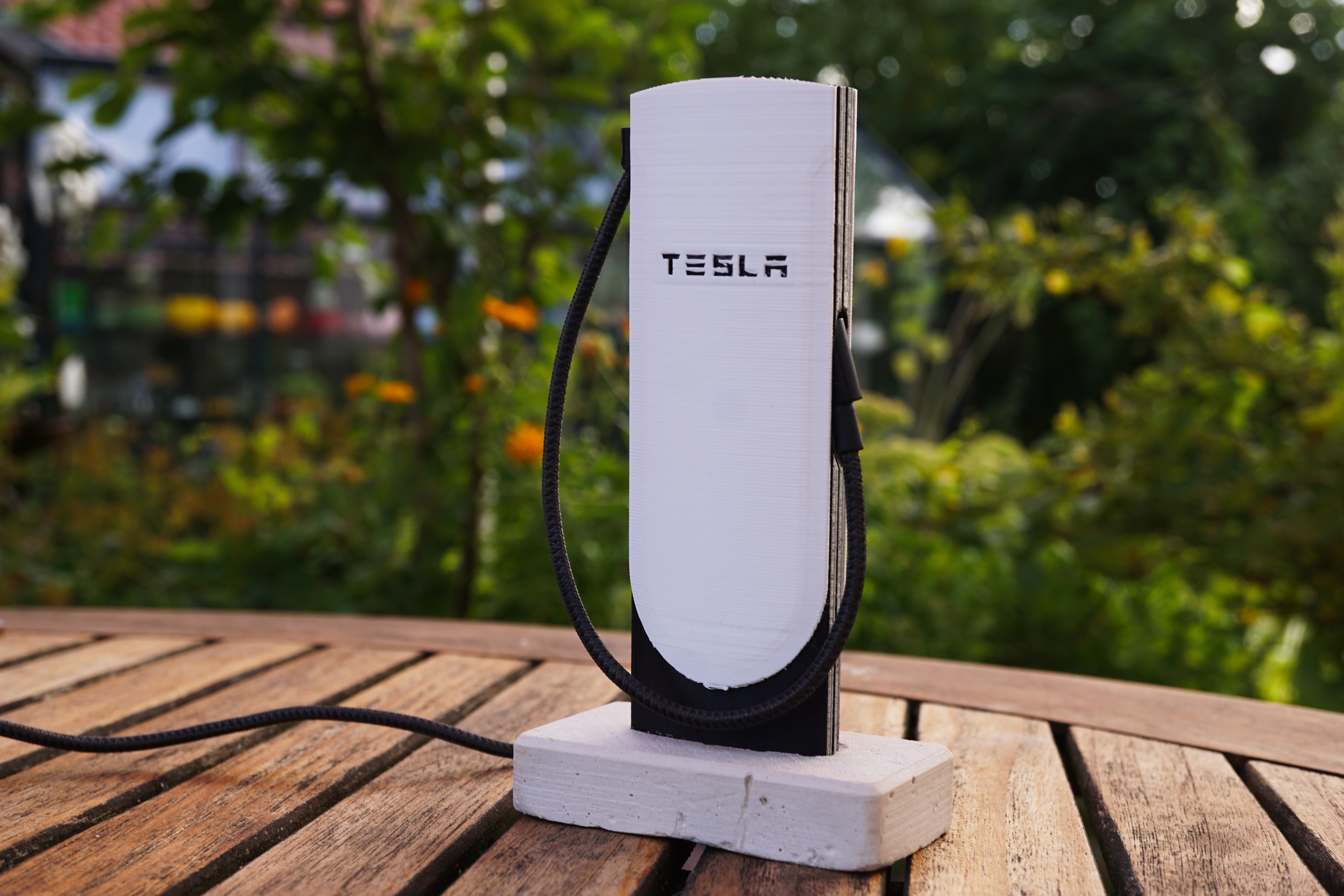

Bộ sạc điện thoại Tesla V4 Supercharger

Chất liệu

• sợi màu đen và trắng (PLA, PETG, …)
• cáp USB-C hoặc lightning
• bê tông hoặc thạch cao để làm đế (tùy chọn)

In ấn

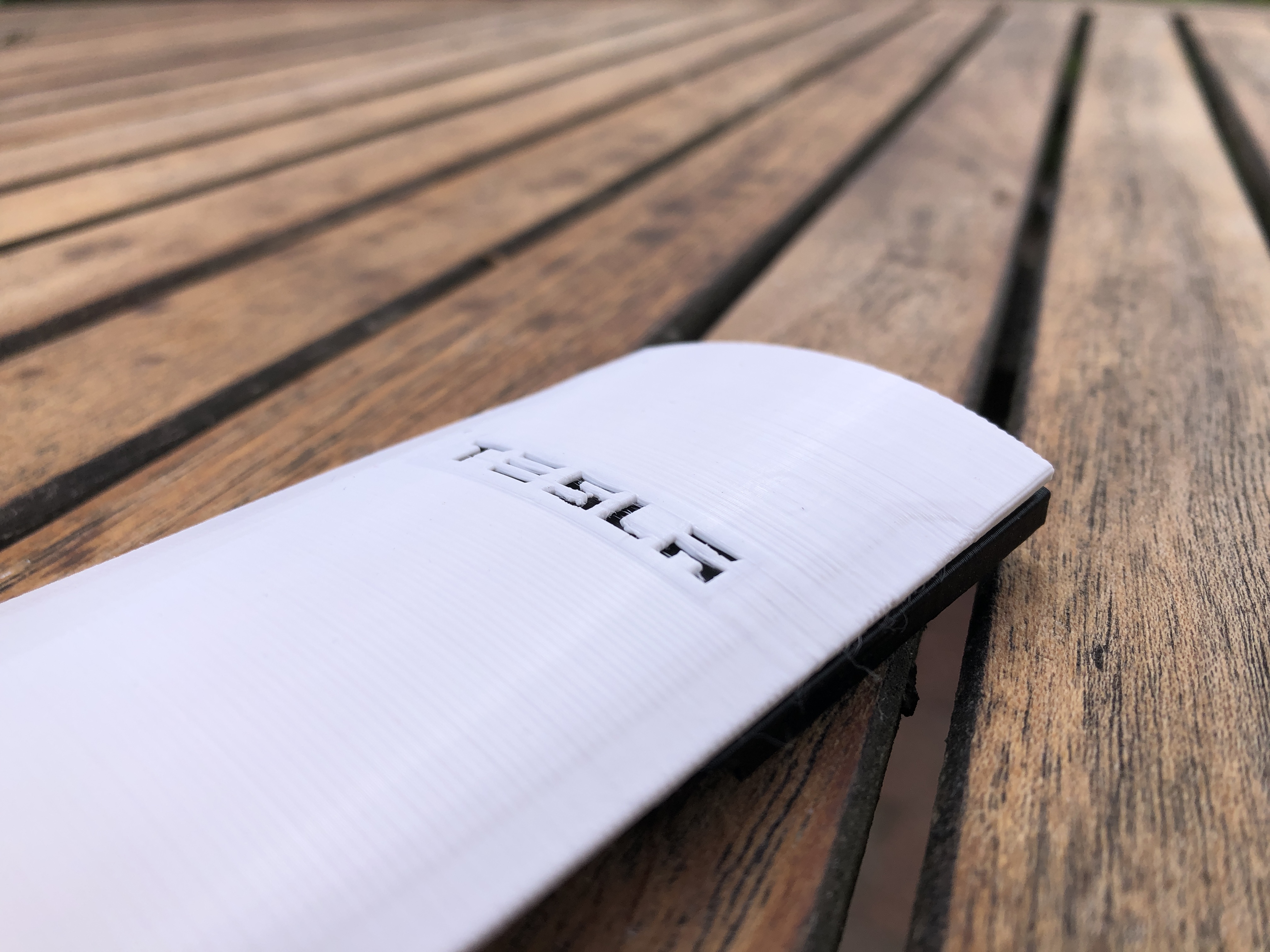

các tấm bên (màu trắng)

In các tấm bên khá là khó với máy in FDM vì có nhiều chỗ bị rung lắc. Tôi đã in chúng đứng thẳng, với cạnh dài thẳng hàng với trục y và tôi đã giảm một nửa tốc độ gia tốc. Bạn sẽ phải bật hỗ trợ từ mặt bàn in. Không cần hỗ trợ bên trong, mô hình có một vài thanh đỡ nhỏ trong logo Tesla. Những thanh này cũng phải được gỡ bỏ sau khi in.

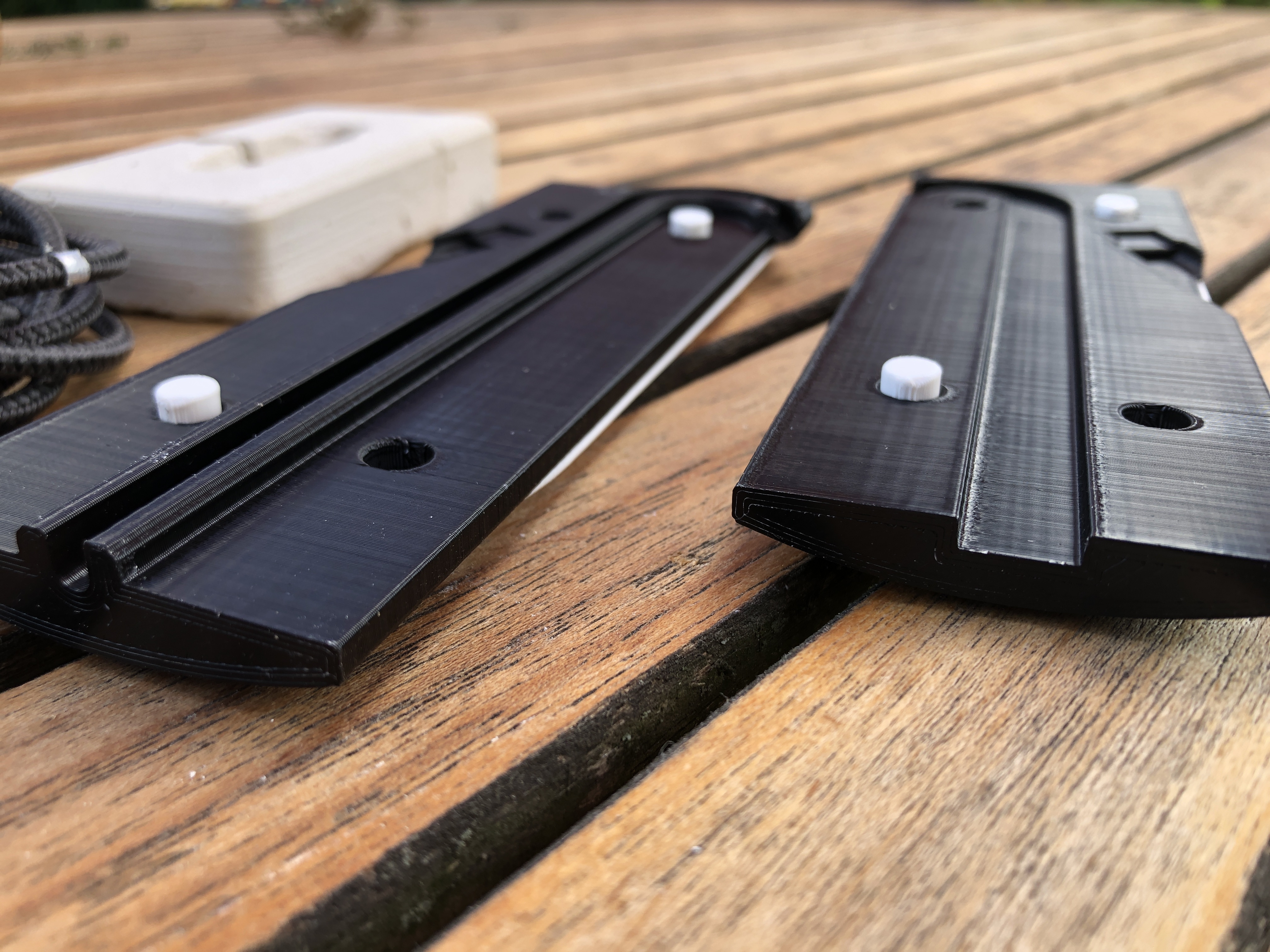

các bộ phận thân máy (màu đen)

Các bộ phận này cũng được in đứng thẳng. Chúng không yêu cầu bất kỳ hỗ trợ nào. Đảm bảo căn chỉnh cạnh dài hơn với hướng di chuyển của bàn in.

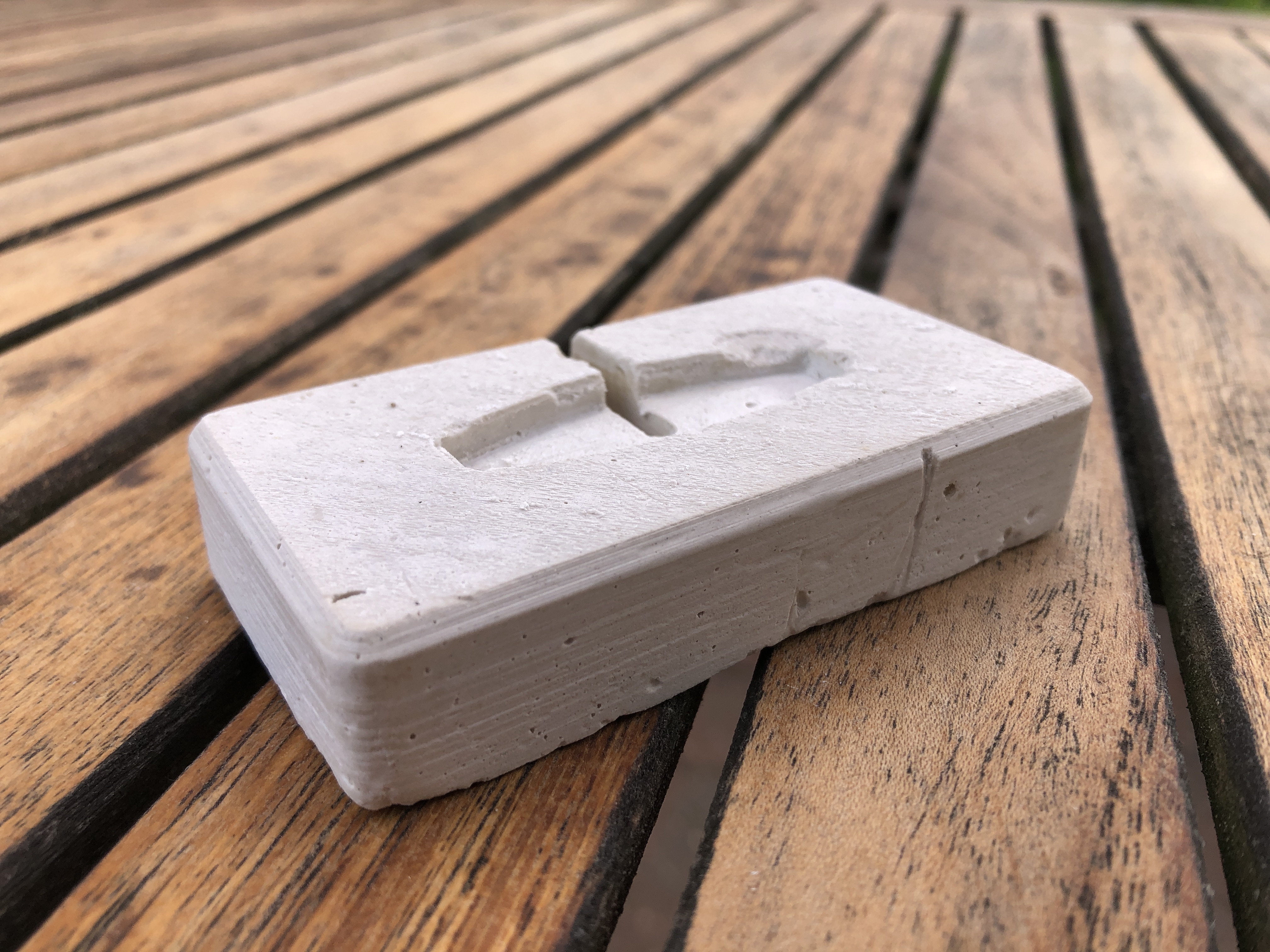

đế (in 3D hoặc đúc bằng bê tông)

Tôi đã đổ đế bằng thạch cao để làm cho bộ sạc nặng ở phần dưới. Bằng cách này, nó sẽ không bị đổ khi bạn thao tác với cáp. Nó cũng làm cho toàn bộ thiết lập trở nên chân thực hơn. In khuôn 3D bằng PLA thông thường và phủ dầu lên bề mặt bên trong để đảm bảo có thể tháo khuôn ra. Vật liệu linh hoạt như TPU cũng có thể là một lựa chọn tốt nếu bạn dự định tái sử dụng khuôn.

Tôi cũng đã tải lên một phiên bản đế hoàn toàn có thể in 3D.

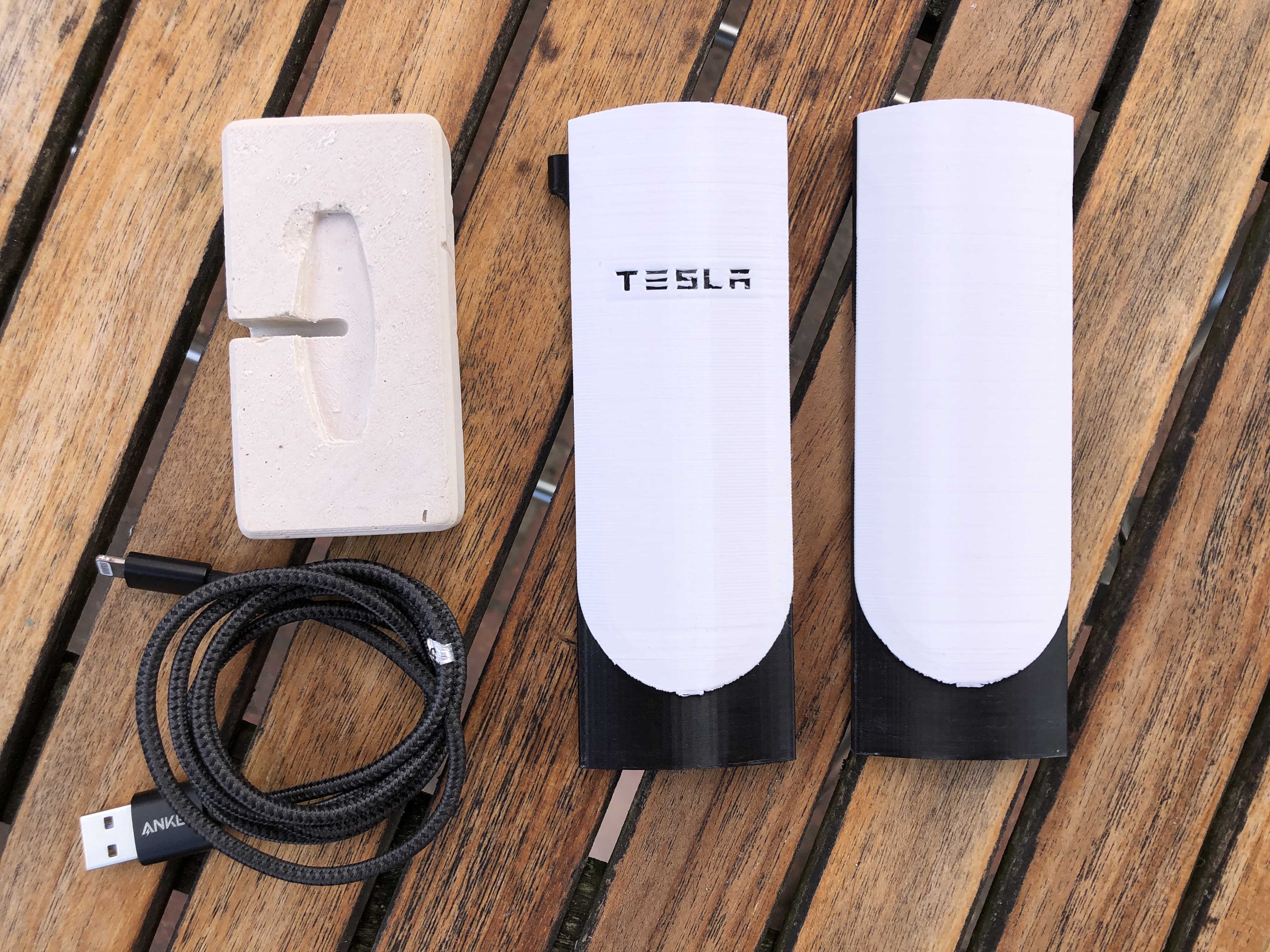

Lắp ráp

1. Luồn cáp vào rãnh ở giữa phía trước. Nó nên dài khoảng 21cm khi đi ra khỏi bên trong bộ sạc.
2. Ép hai bộ phận trung tâm lại với nhau.

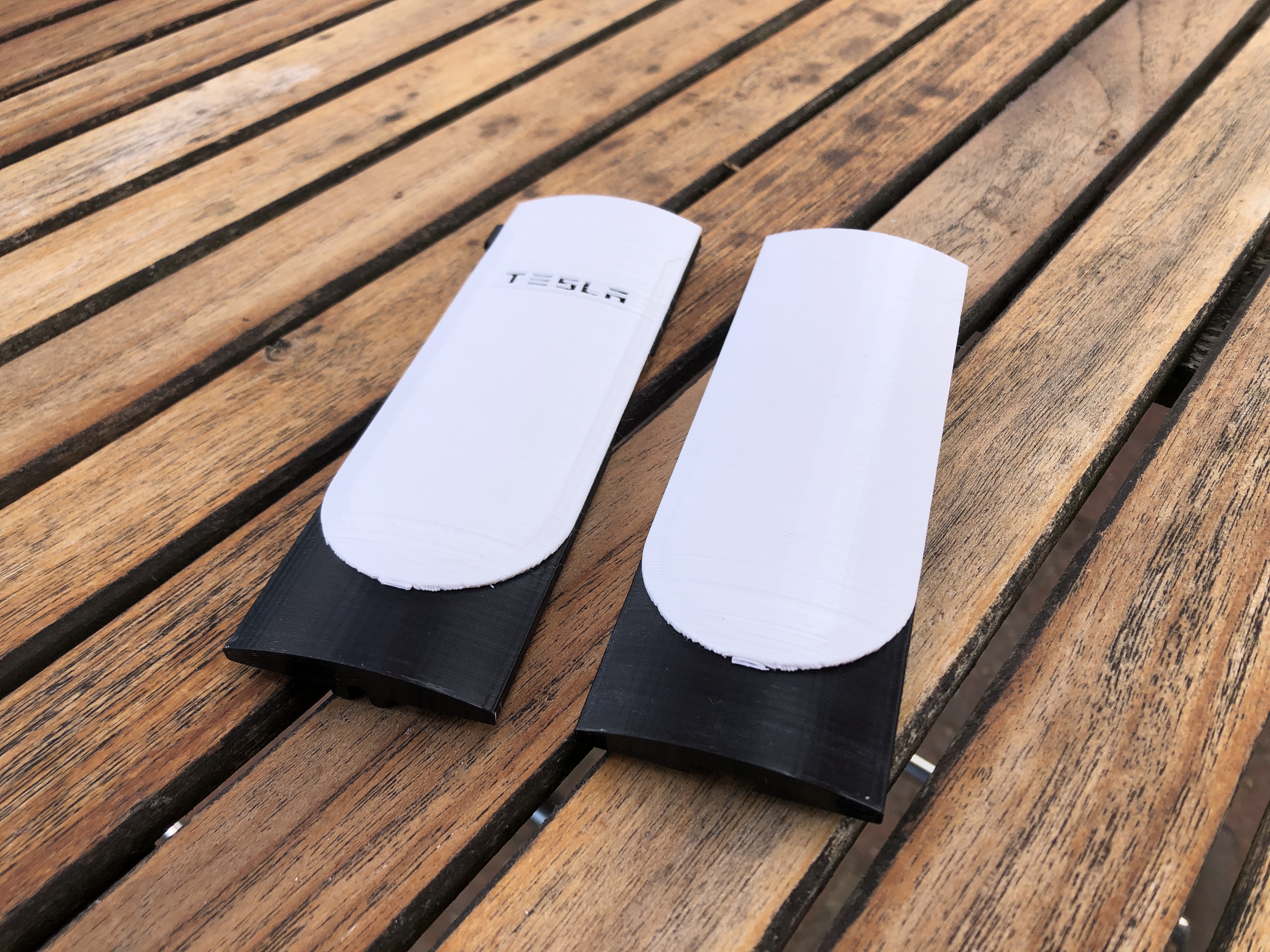

3. Cẩn thận gắn các tấm bên vào bộ phận trung tâm.
4. Đẩy bộ sạc vào đế của nó và luồn cáp ra phía sau.

Ghi công

Dự án này được lấy cảm hứng từ Bộ sạc điện thoại SuperCharger phổ biến của RobPfis07. Thiết kế và số đo được lấy từ bản thiết kế Tesla Supercharger V4 bị rò rỉ.
