Bộ chuyển đổi Mag-Lite cũ từ pin D sang pin 18650 Li Ion
Bộ adapter cho đèn pin Mag-Lite đời cũ, chuyển đổi từ 2 pin D-cell sang 1 pin Li-Ion 18650. Dùng mạch bảo vệ pin AZ-Delivery, ốc ngắn và long đền. Cần chà nhám để lắp vừa. Có thêm phiên bản cho pin D-3 cục.
Mô tả
Đây là bộ adapter cho đèn pin Mag-Lite đời cũ (đồ gia truyền, bỏ thì tiếc lắm) từ pin D-cell 2 cục sang pin Li-Ion 18650.
Để làm cái này, mình dùng mạch bảo vệ pin 18650 của AZ-Delivery (https://www.amazon.de/gp/product/B086W72P2W)

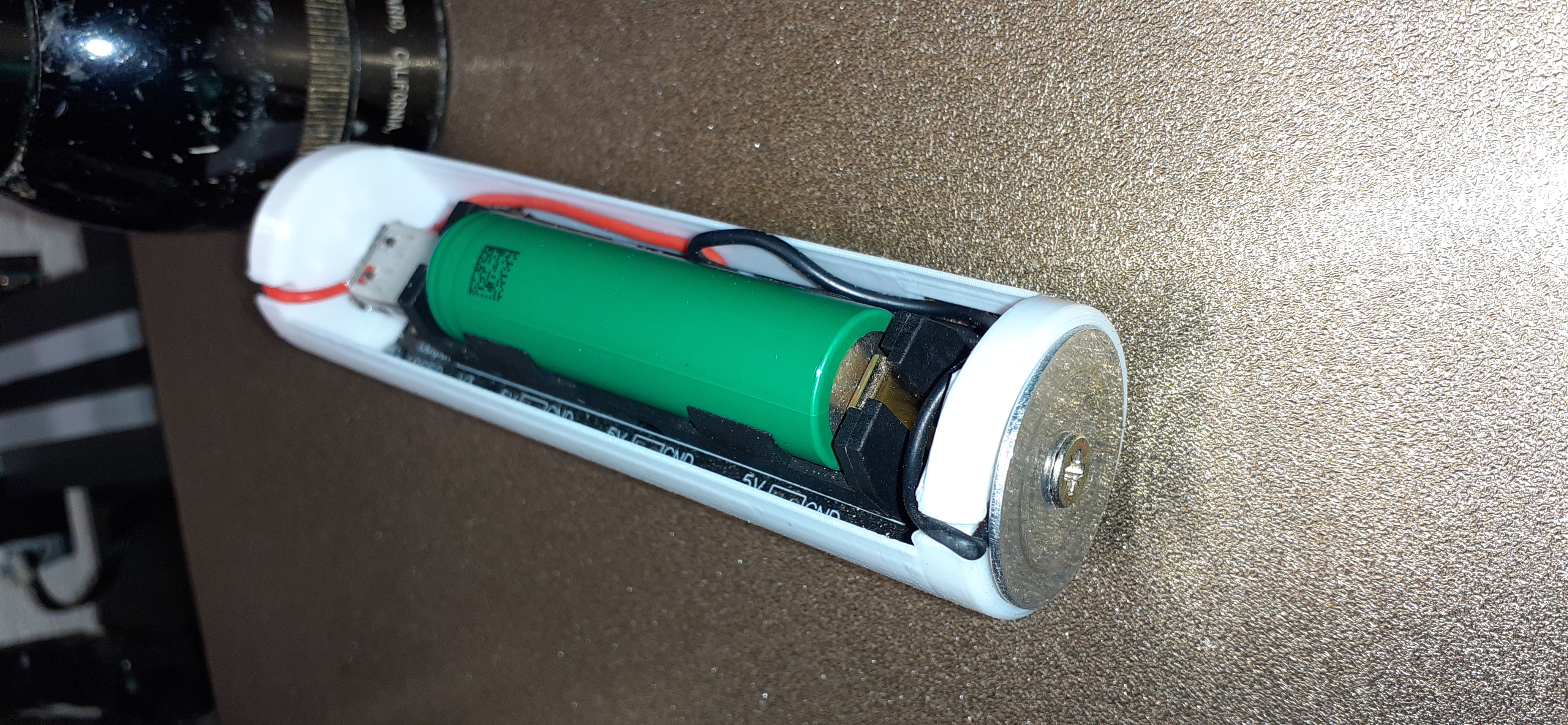

Mình dùng ốc loại ngắn cho phần cực và thêm một long đền cho cực âm. Dây cáp thì mình bấm cos (mạ thiếc) một đầu và gắn vào cực bằng ốc, còn đầu kia thì hàn vào cổng ra 3.3V của mạch bảo vệ.

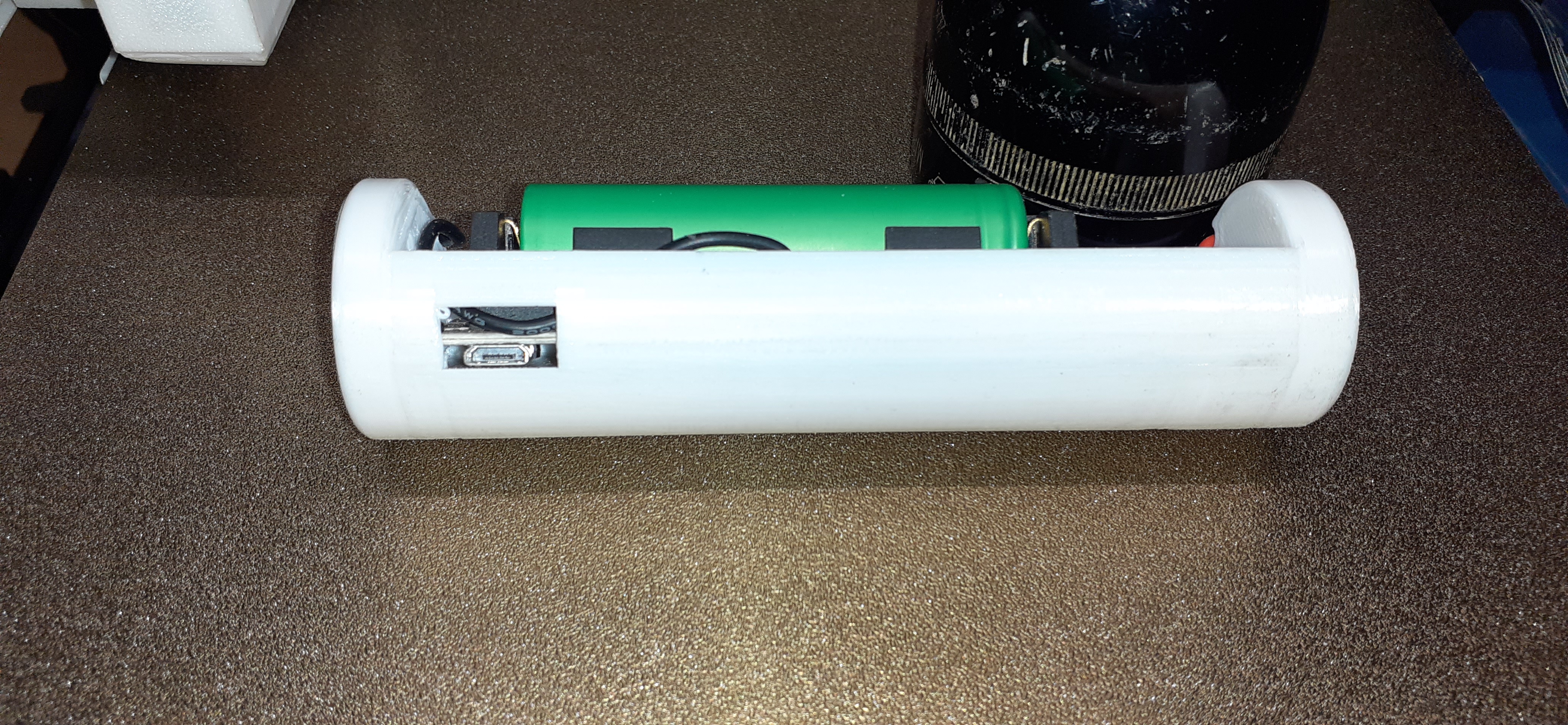

Bộ adapter (đường kính 30mm!) cần được chà nhám để làm mịn các đường in Z, nhưng sau đó thì lắp vừa như zin luôn (!) (hầu như không có dung sai).

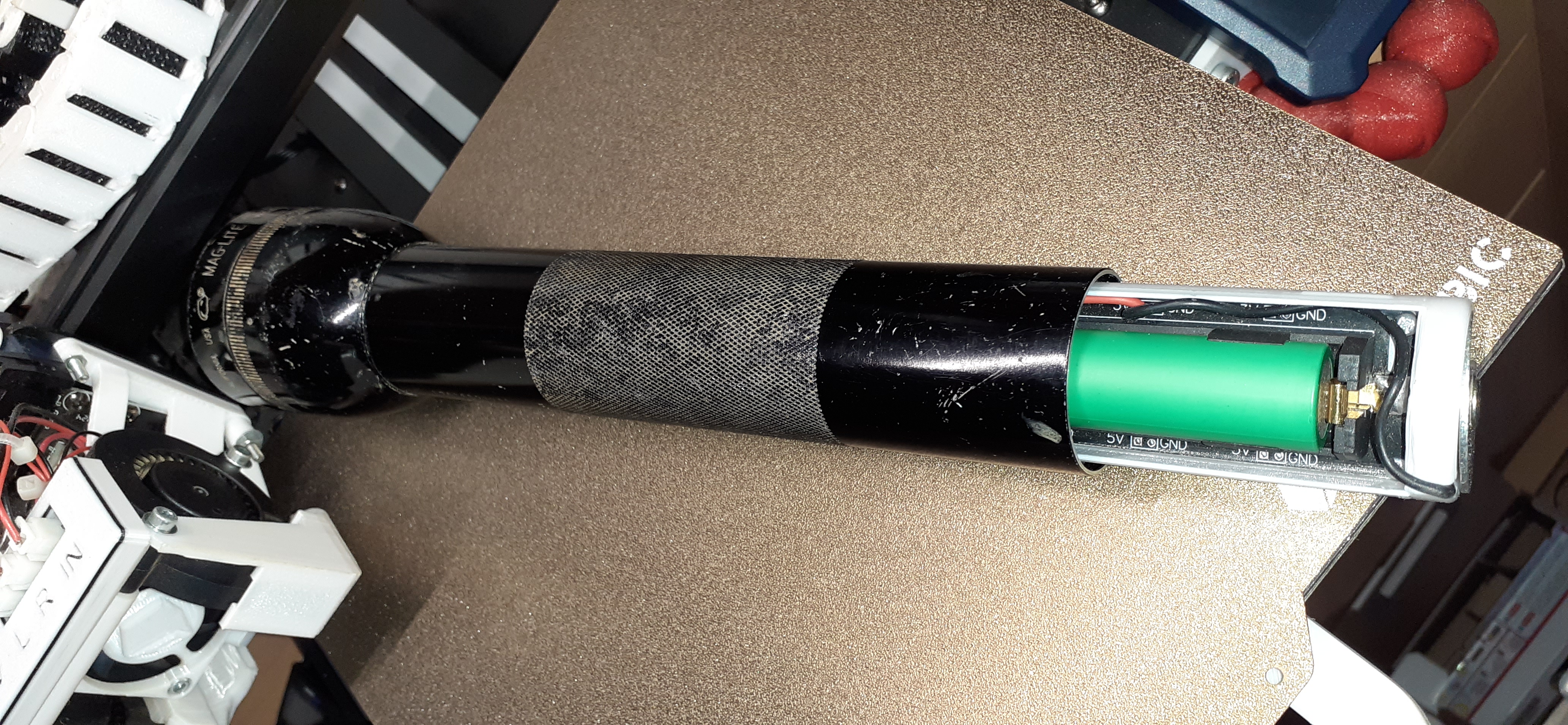

Bộ adapter dài hơn 2 cục pin D một chút (khoảng 130mm) nhưng vẫn lắp vừa. Phần thừa ra được bù bởi lò xo ở cuối.
(11.09.2025 - Thêm bộ adapter cho pin D-3 cục - dài 180mm)
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
