Soonsoon Bench Test Ver1

Đây là dữ liệu mẫu để kiểm tra bench đơn giản được tạo bởi Soonsoon Studio.

Phiên bản 1 bao gồm ba phần: Đầu (Head), Robot, và Hộp (Box).

1. Kiểm tra Bench Đầu (Head Bench Test)

Phần đầu được thiết kế dưới dạng một chú thỏ hình lập phương tượng trưng cho SOONSOON với kích thước 20 mm x 20 mm x 20 mm.

Mỗi mặt được khắc một hình dạng để kiểm tra bench, cho phép bạn kiểm tra chi tiết, chảy võng (sagging), bóng ma (ghosting), v.v.

Có hai tai thỏ được tạo ở phía trên, và các tai này được đặt ở các góc 20 độ, 40 độ, 60 độ và 80 độ, vì vậy bạn có thể kiểm tra chất lượng theo góc nhô (overhang angle). (Ngoài ra, có một văn bản nhỏ được khắc ở trên để bạn có thể kiểm tra chất lượng.)

2. Kiểm tra Bench Robot (Robot Bench Test)

Bài kiểm tra Robot này có hình dạng một con robot được tạo bằng cách úp ngược dữ liệu Đầu Soonsoon. Thấy vui không?

Tuy nhiên, độ khó khi in mẫu Robot này khá cao. Không, hầu hết các máy in sẽ không in mặt dưới đúng cách.

Tuy nhiên, khi chúng ta in trên máy in FDM, nếu muốn dữ liệu còn lại phía trên mặt xảy ra chảy võng, dữ liệu Robot này có thể là một hướng dẫn tốt.

Nếu bạn có thể in được bản in khó này một cách hoàn hảo mà không cần hỗ trợ, bạn chắc chắn là một chuyên gia với kỹ năng in 3D FDM tuyệt vời.

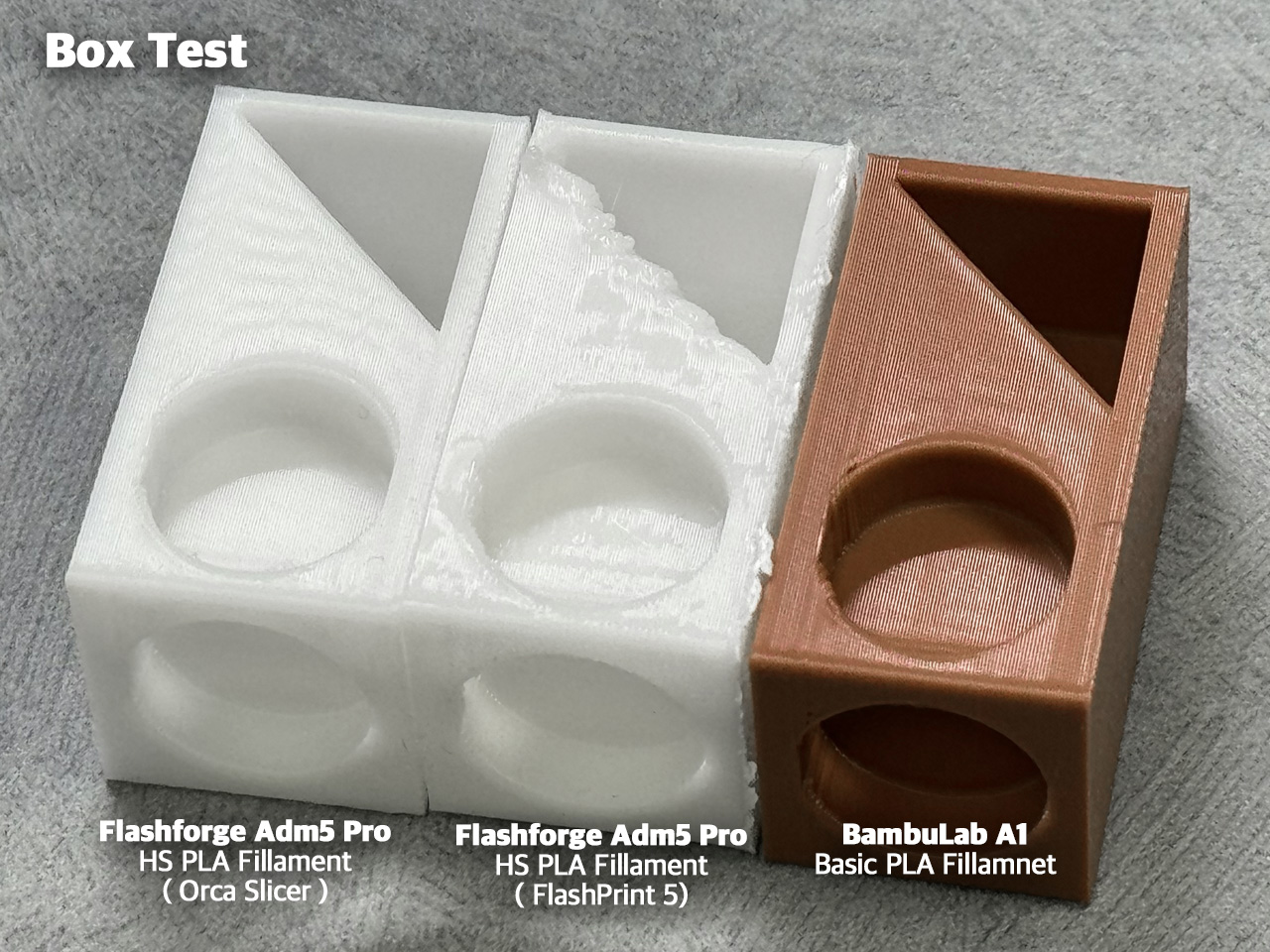

3. Kiểm tra Bench Hộp (Box Bench Test)

Bài kiểm tra hộp này là một giải pháp đơn giản để kiểm tra chi tiết và hiện tượng ringing trong quá trình in tốc độ cao. Các hoa văn khác nhau được tạo ra trong một khối hộp chữ nhật nhỏ có kích thước 20 mm x 40 mm x 20 mm, và một khu vực mà bề mặt có thể được kiểm tra hoàn toàn dọc theo

Chỉ với dữ liệu kiểm tra nhỏ này, bạn có thể kiểm tra hiện tượng chảy võng hoặc ringing có thể xảy ra trong quá trình in tốc độ cao. (Vui lòng tham khảo hình ảnh đính kèm)

Nếu máy in của bạn không thể in đúng cách ở chế độ tốc độ cao, việc điều chỉnh như giảm tốc độ và gia tốc hoặc tăng thời gian làm mát trung gian sẽ mang lại bản in chất lượng tốt hơn.

Ngoài ra, nếu hiện tượng ringing, không xảy ra ở chế độ tốc độ cao, lại xuất hiện khi tốc độ được điều chỉnh cho chất lượng như trên, tôi nghĩ rằng cần phải kiểm tra phương pháp bù rung động do máy in cung cấp.

• Dữ liệu bench này có thể không khách quan vì nó dựa trên kinh nghiệm mà SOONSOON đã có được trong quá trình in. *
