Vỏ Arduino Uno R3

Lại là một cái vỏ Uno nữa hả? Ừm, tôi hơi bị thất vọng với mấy cái vỏ Arduino Uno R3 mà tôi tải về và in từ Thingiverse. Có cái thì không tối ưu cho in 3D, có cái thì thành mỏng yếu, có cái thì trơn tuột không cố định được, mà có cái thì sai kích thước luôn, gắn Uno vô không vừa luôn!

Lưu ý là tối ưu có nghĩa là tiết kiệm nhựa in, đừng có mong nó cứng cáp như sắt thép nha.

Cái vỏ này đã được thử nghiệm để mang lại sự hài lòng tối đa cho anh em. Cứ tận hưởng thôi! ;)

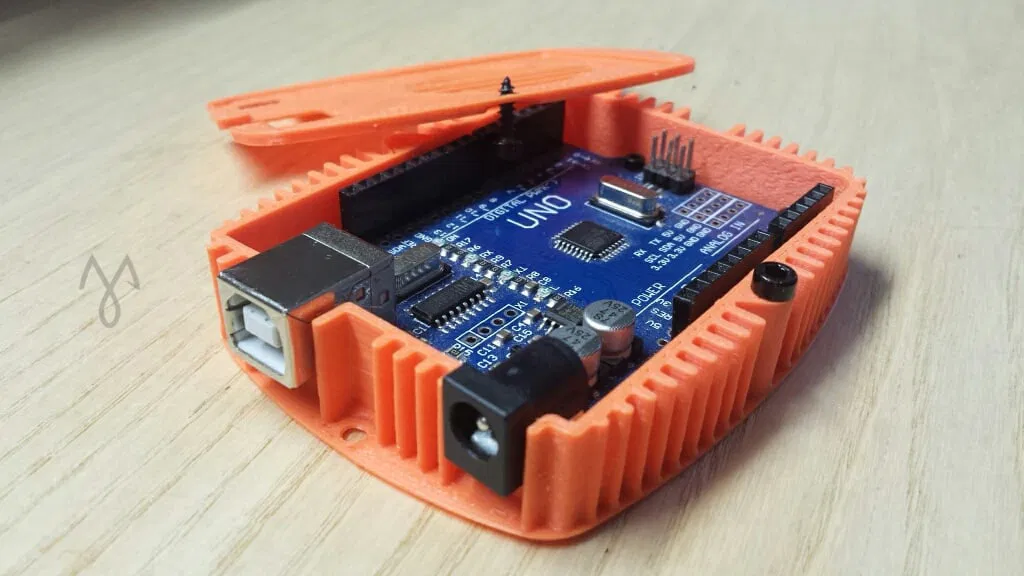

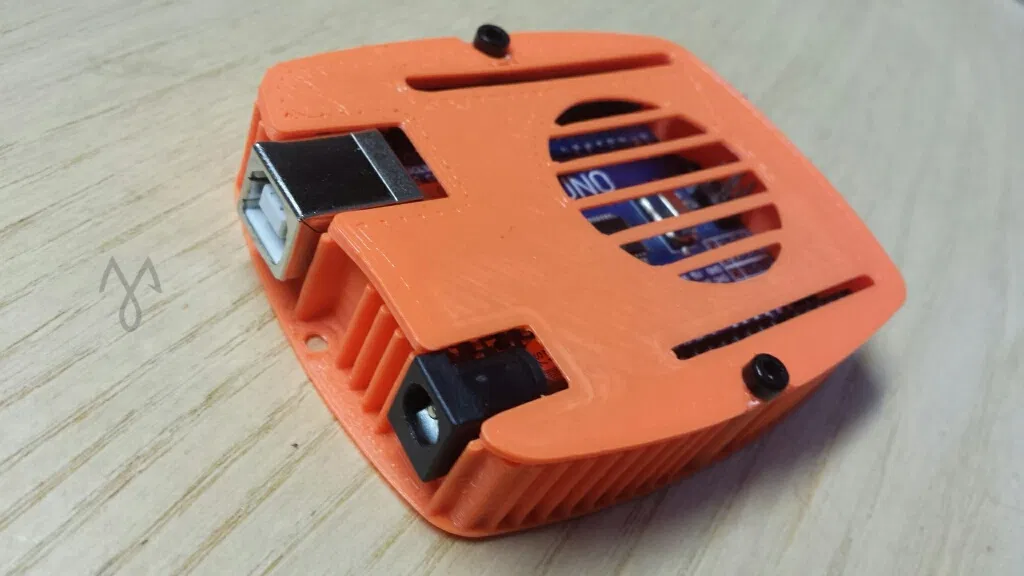

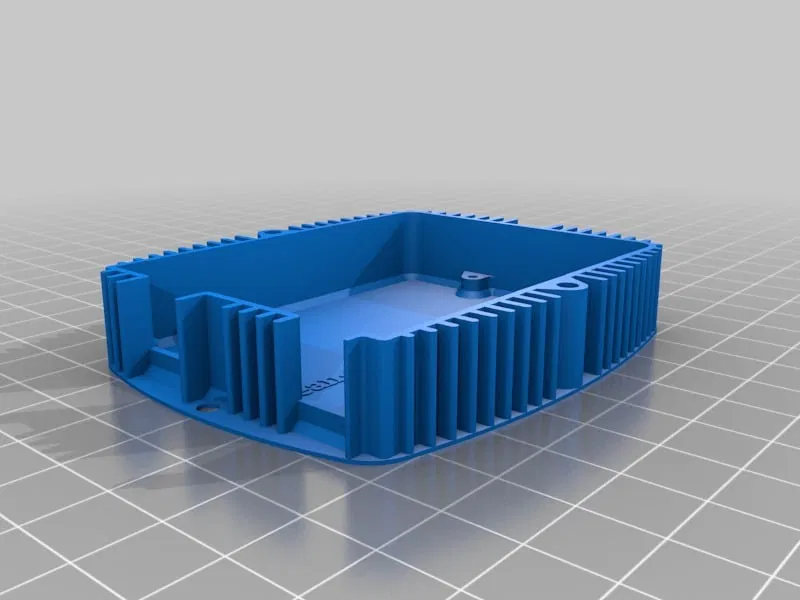

Cái vỏ này được thiết kế để in nhanh và tối ưu cho đầu phun 0.5mm để giảm đường in và tối đa độ cứng. Anh em có thể treo tường hoặc cố định nó chỉ với hai con ốc thôi. Mở ra thì chỉ cần tháo một con ốc ở trên và trượt cái nắp ra. Lưới tản nhiệt lớn giúp R3 không bị quá nóng. Cái vỏ này đã được thử nghiệm với nhiều loại bo mạch Arduino Uno R3 khác nhau, kể cả hàng xịn lẫn mấy con rẻ tiền nhất: https://www.gearbest.com/development-boards/pp_62975.html?lkid=11247489

Cài đặt in

Máy in:

Reprap

Rafts:

Không

Supports:

Không

Độ phân giải:

Bất kỳ

Infill:

Bất kỳ

Ghi chú:

Mô hình này đã được tối ưu cho đầu phun 0.5mm. Độ cứng tối đa và tốc độ in nhanh nhất đạt được khi sử dụng đầu phun 0.5mm và lớp in 0.3mm. Điều đó không có nghĩa là anh em không thể in với các đầu phun khác, chỉ là đường in sẽ không tối ưu thôi. Tôi đã in cái vỏ thành công với đầu phun 0.25, 0.3 và 0.4mm.

Sau khi in =============

Không cần gì ngoài phần cứng

Sử dụng ốc vít cho nhựa, Lý tưởng là M3x8 cho nắp và M2.5x4 để cố định bo mạch.
