Hộp thử nghiệm LED Rev's LTD với thiết kế thông minh

Vì vậy, tôi vẫn khá cuồng việc làm hộp đèn, và muốn một cách dễ dàng để xem các LED khác nhau và các vật liệu khác nhau sẽ trông như thế nào cho các khía cạnh trong suốt của bản in. Trong khi tôi đang làm việc để lưu một mẫu để tối ưu hóa quy trình cho chính những chiếc hộp, tôi nhận ra rằng tôi có thể chỉ cần làm một chiếc hộp mini để tìm ra, nhanh chóng với ít lãng phí.

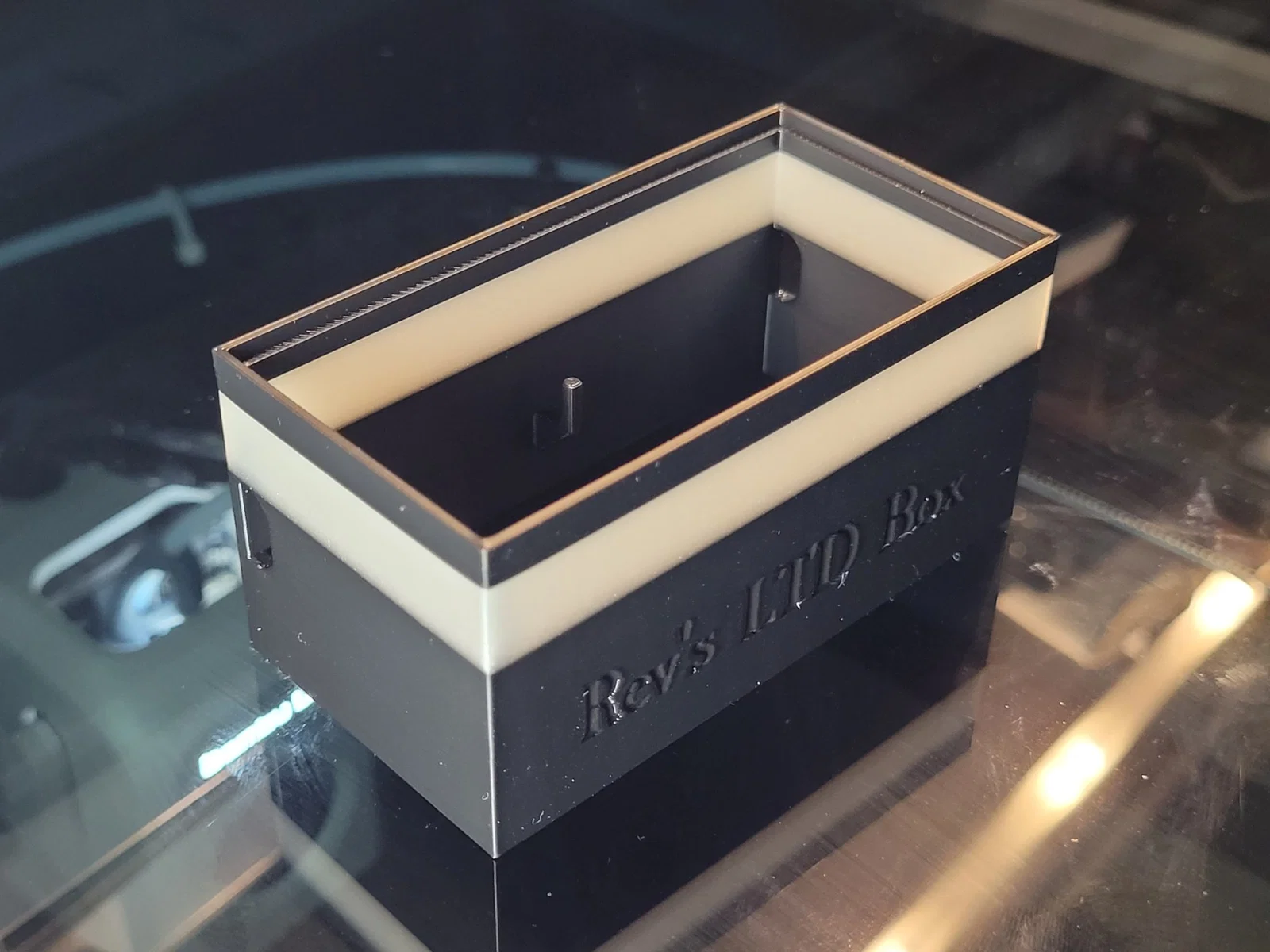

Hộp LTD có lỗ ở hai bên và một kẹp giữ nhỏ ở giữa sẽ giữ một dải LED ở vị trí mà tôi sẽ đặt nó trong một chiếc hộp hoàn thiện. Nó hơi lỏng, nhưng đó là để bạn không vô tình làm hỏng một dải SMD khi chèn/rút nó ra. Dải nhấn mạnh trên hộp không hoàn toàn cần thiết, nhưng vì đó là cách tôi in sản phẩm cuối cùng nên đó là cách tôi đã in hộp thử nghiệm.

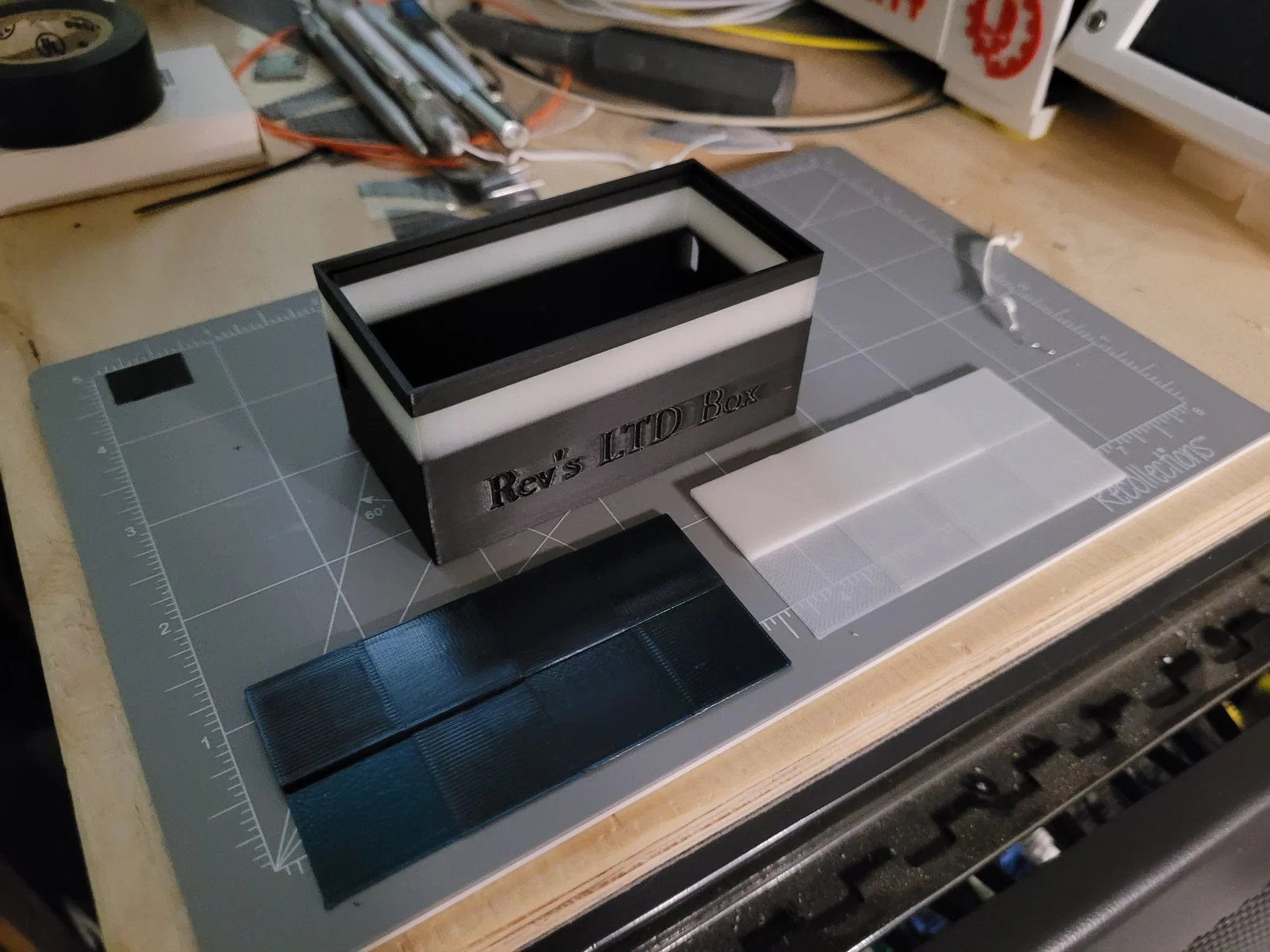

Dải thử nghiệm in một loạt các bước 0.20mm trong các hình vuông 20x20mm, dao động từ 0.20mm dày đến 1.6mm dày với 100% độ đầy và cùng bề rộng đường in mà tôi sẽ sử dụng trên một bản in cuối cùng. Hộp có một viền lồi lỏng để giữ nó ở vị trí. Chèn dải LED và thả dải in thử nghiệm vào để xem nó sẽ trông như thế nào. Bất kỳ mảnh thử nghiệm nào kích thước 40x80mm sẽ vừa vặn ở đây một cách sạch sẽ.

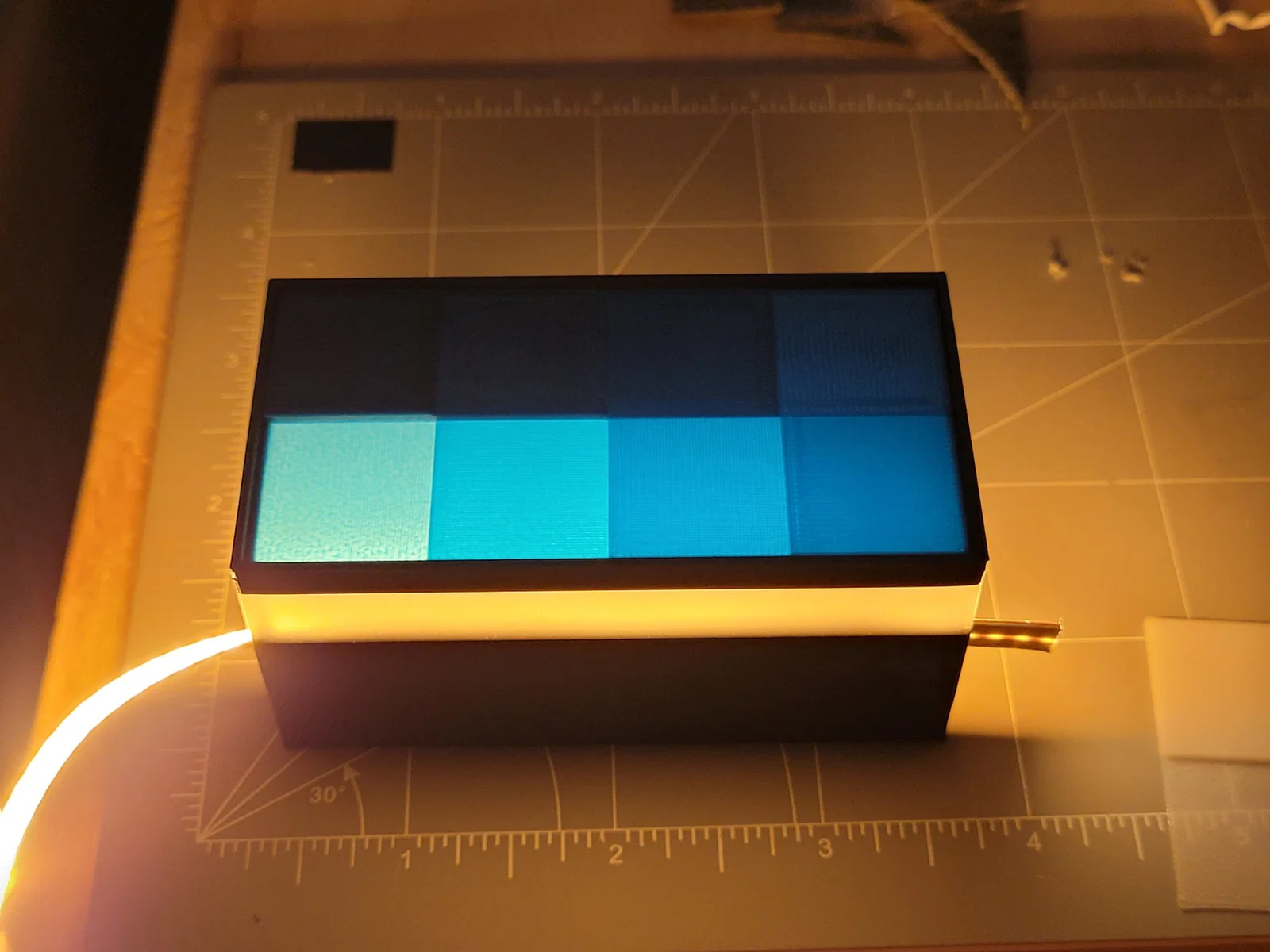

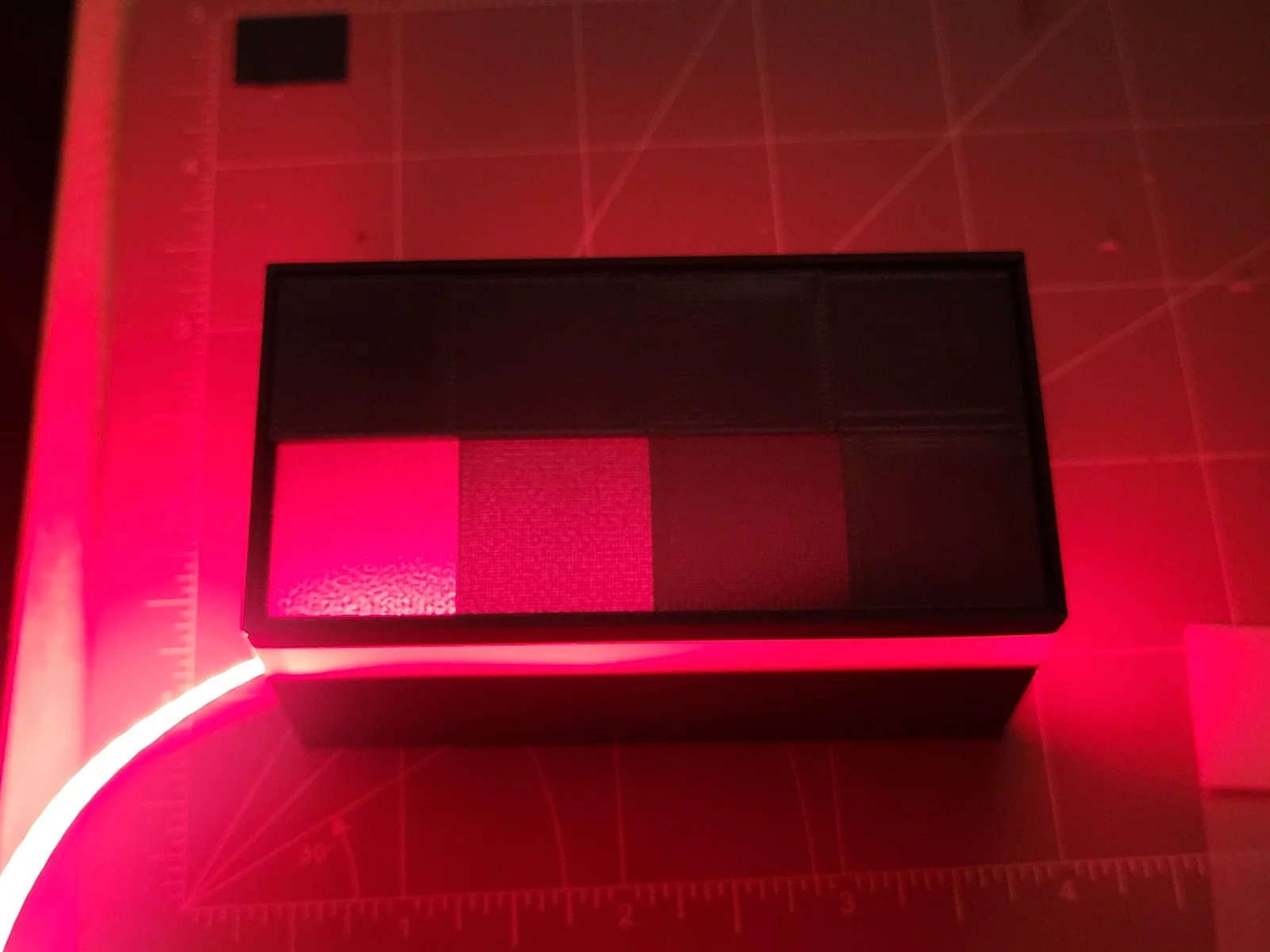

Trong các hình ảnh ví dụ, tôi đang sử dụng một LED COB đỏ 5V và một LED COB vàng 5V với eSun Green PLA+.

"Tệp thử nghiệm Rev's LTD.3mf" là một tệp dự án đã chuẩn bị của Bambu Studio 1.7.4 có tất cả mọi thứ trong đó, hai tệp còn lại chỉ là các tệp hình học từ Fusion.
