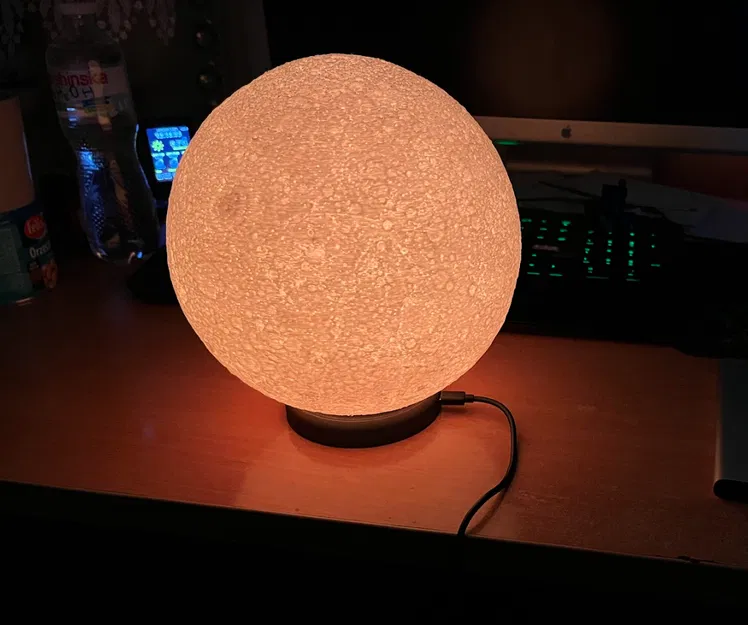

Chân đế Mặt Trăng cho WLED trên ESP8266
Chân đế Mặt Trăng dạng Lithophane cho WLED trên ESP8266, sử dụng module d1 mini và dải LED ws2812b. Hướng dẫn chi tiết cách in, lắp đặt module microusb và cài đặt firmware, kèm theo sơ đồ kết nối.
Mô tả

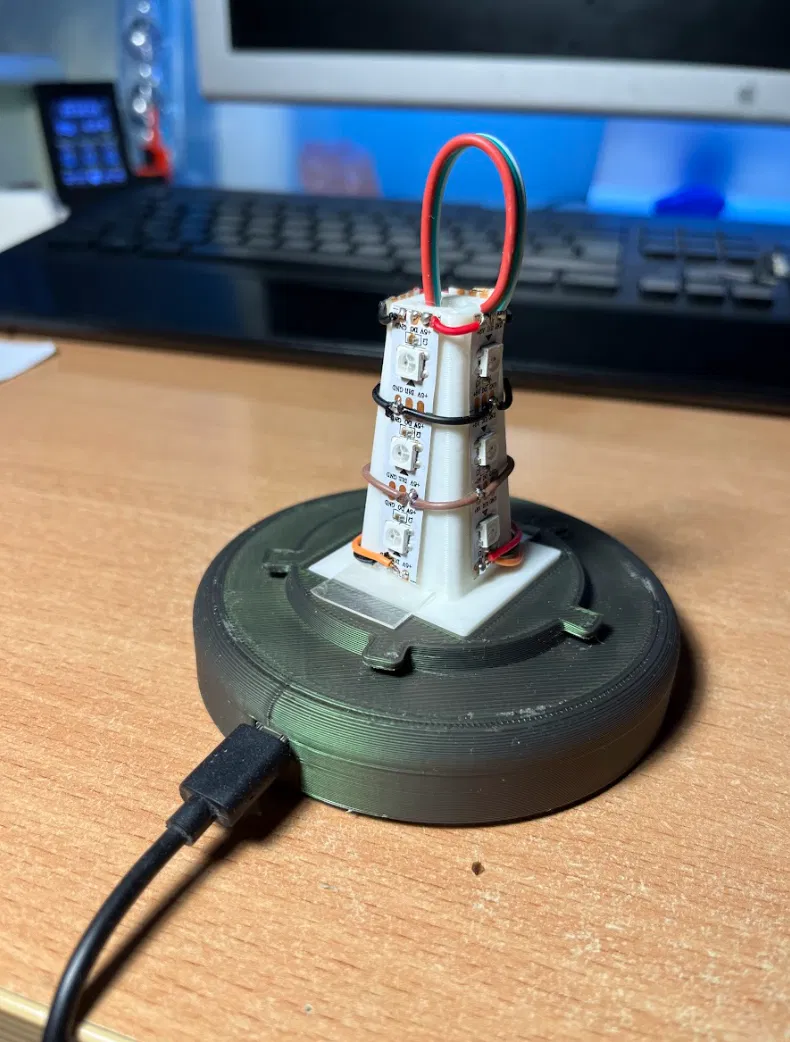

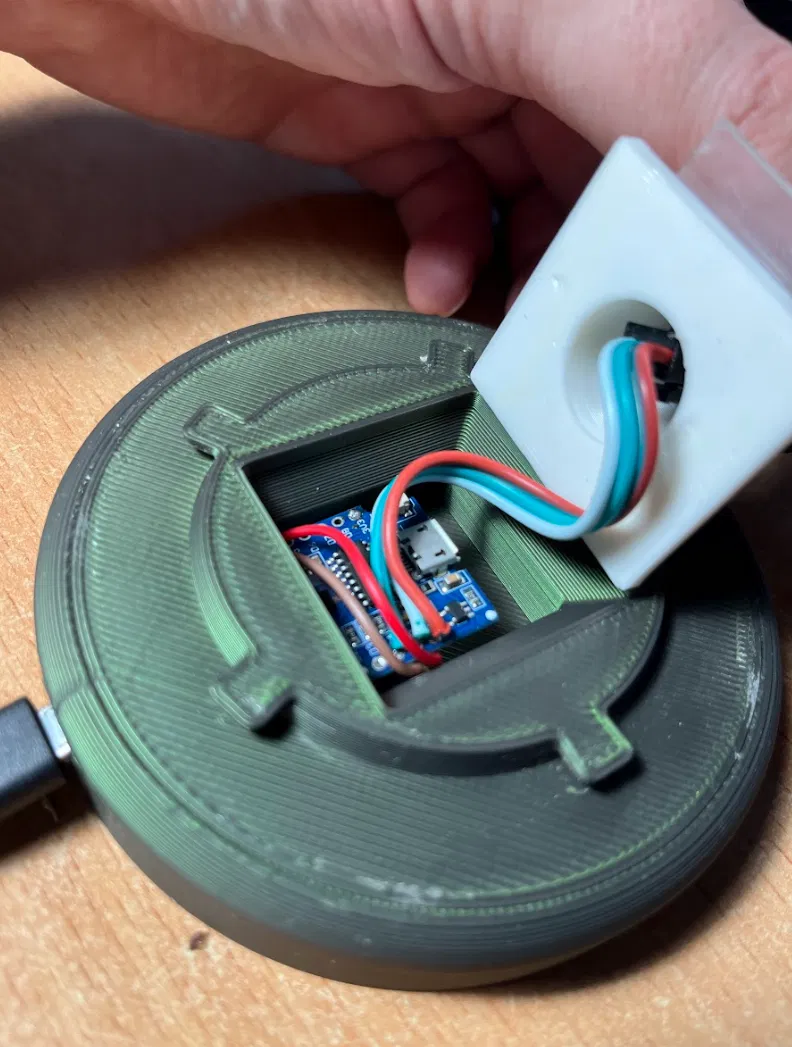

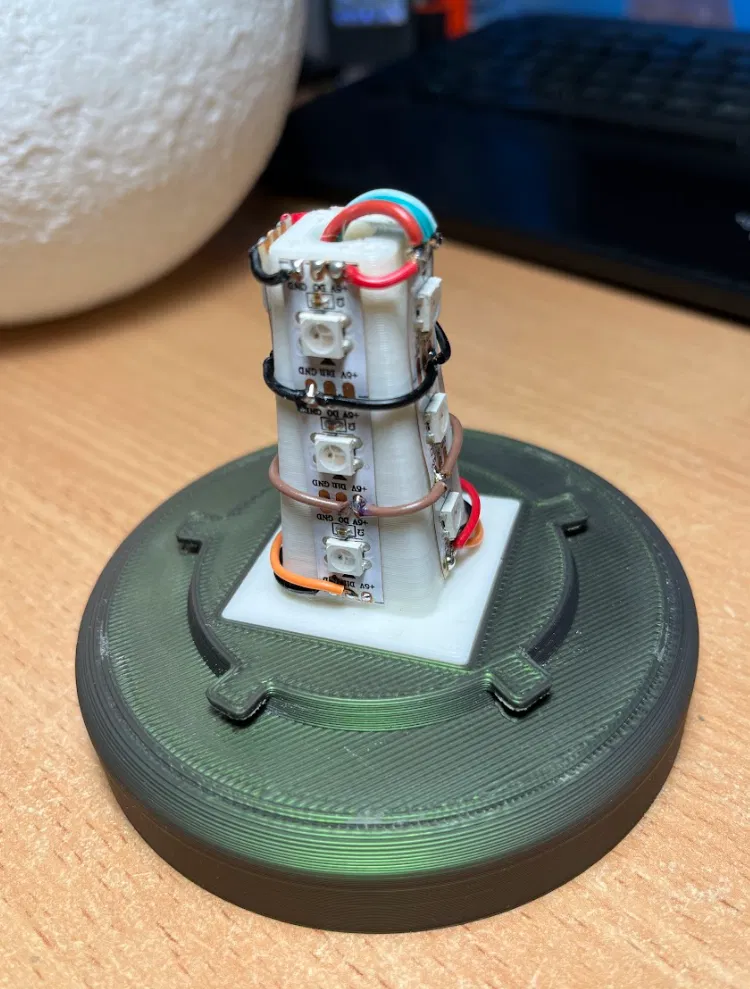

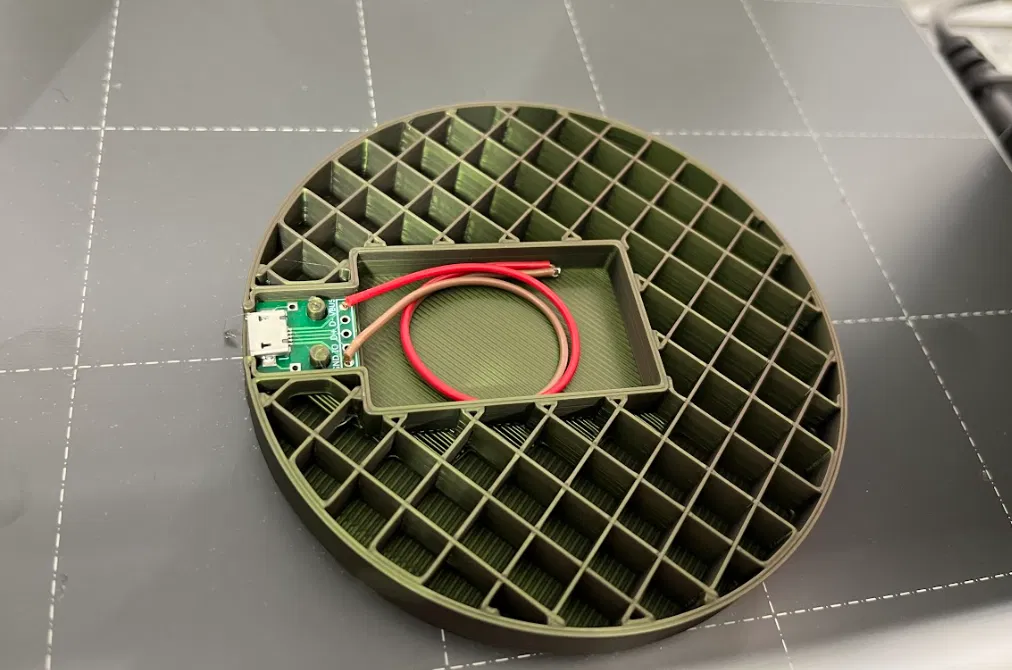

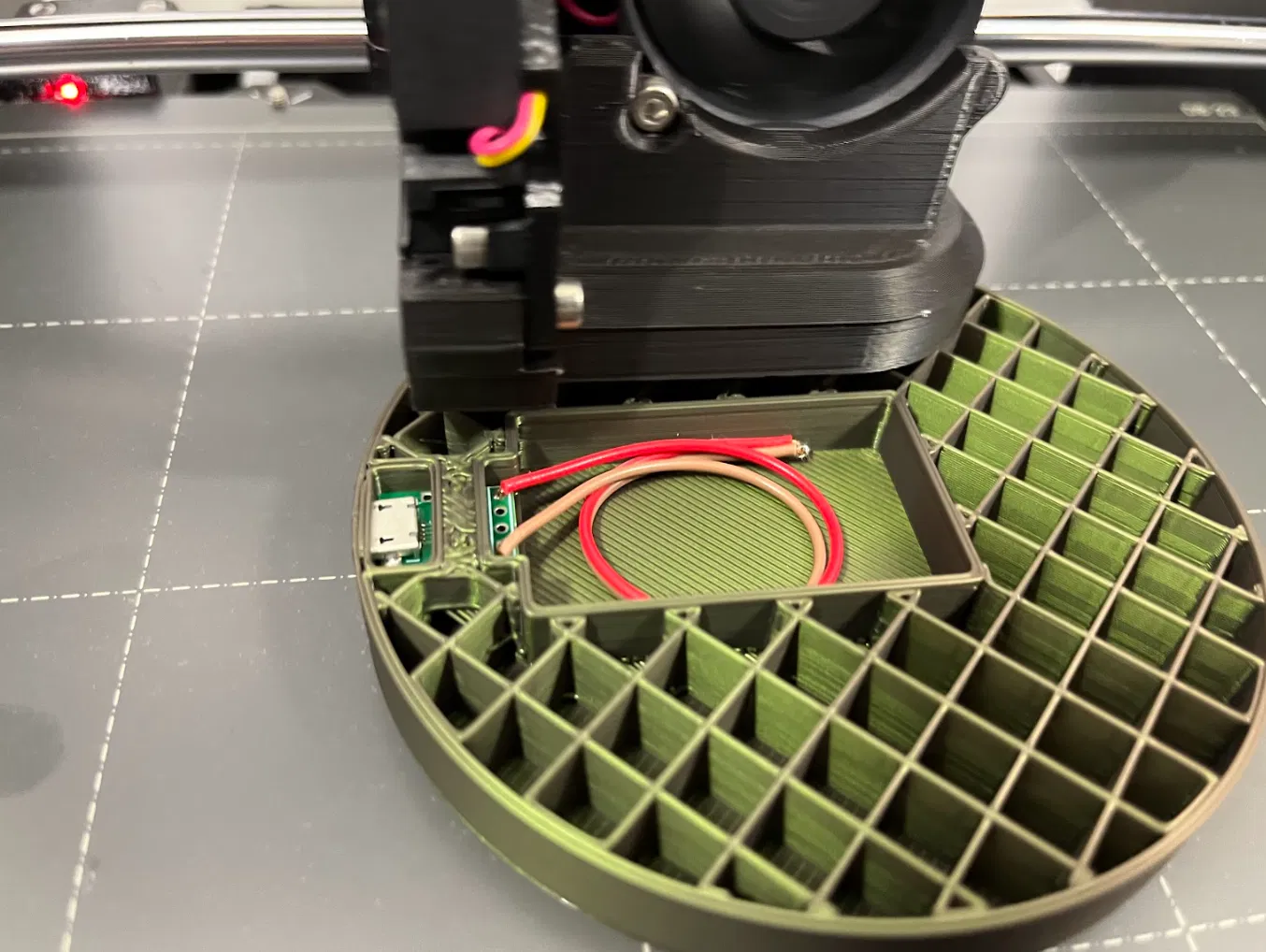

Tôi đã làm lại dự án của mình để sử dụng dải đèn LED định địa chỉ (4 đoạn, mỗi đoạn ba bóng) ws2812b và module d1 mini esp8266. Ngoài ra, trong lúc in, bạn cần lắp module microusb có dây hàn sẵn vào đế - tôi đã thêm hai file gcode cho việc này - một file có lệnh tạm dừng M601 - nhưng vì lý do nào đó tôi gặp trục trặc với nó nên tôi đã cắt file thứ hai với lệnh M600 - đổi màu, cái mà tôi cũng đã thêm vào.
Cũng thêm hai file gcode kiểm tra để bạn có thể kiểm tra trước xem chức năng tạm dừng của bạn có hoạt động không và cũng để kiểm tra xem module microusb của bạn có vừa vặn không.
Danh sách các module tôi đã sử dụng:

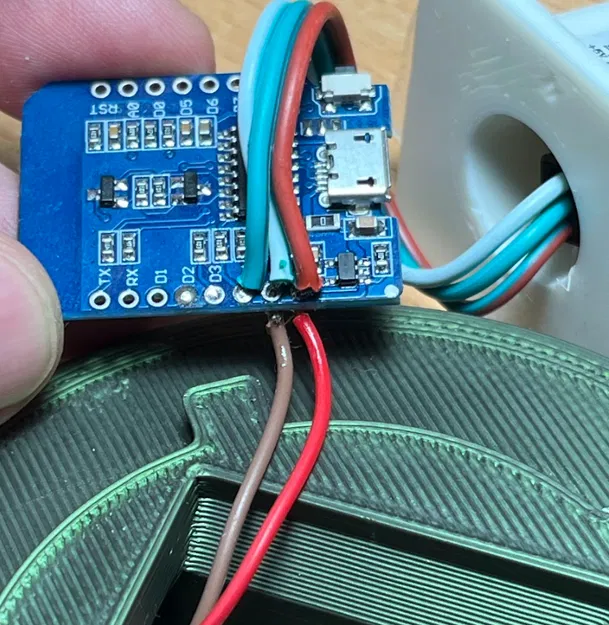

- D1 mini esp8266
- Băng ws2812
- Micro USB Dip
Tôi đã cài đặt firmware từ trang cài đặt wled thông qua giao diện web.

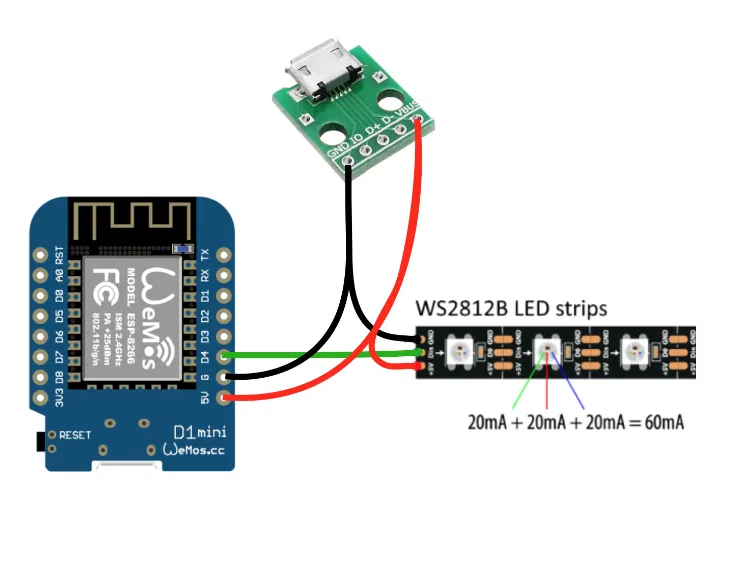

Tôi đã thêm sơ đồ kết nối vào ảnh.
Nếu bạn có bất kỳ câu hỏi nào, vui lòng hỏi.
