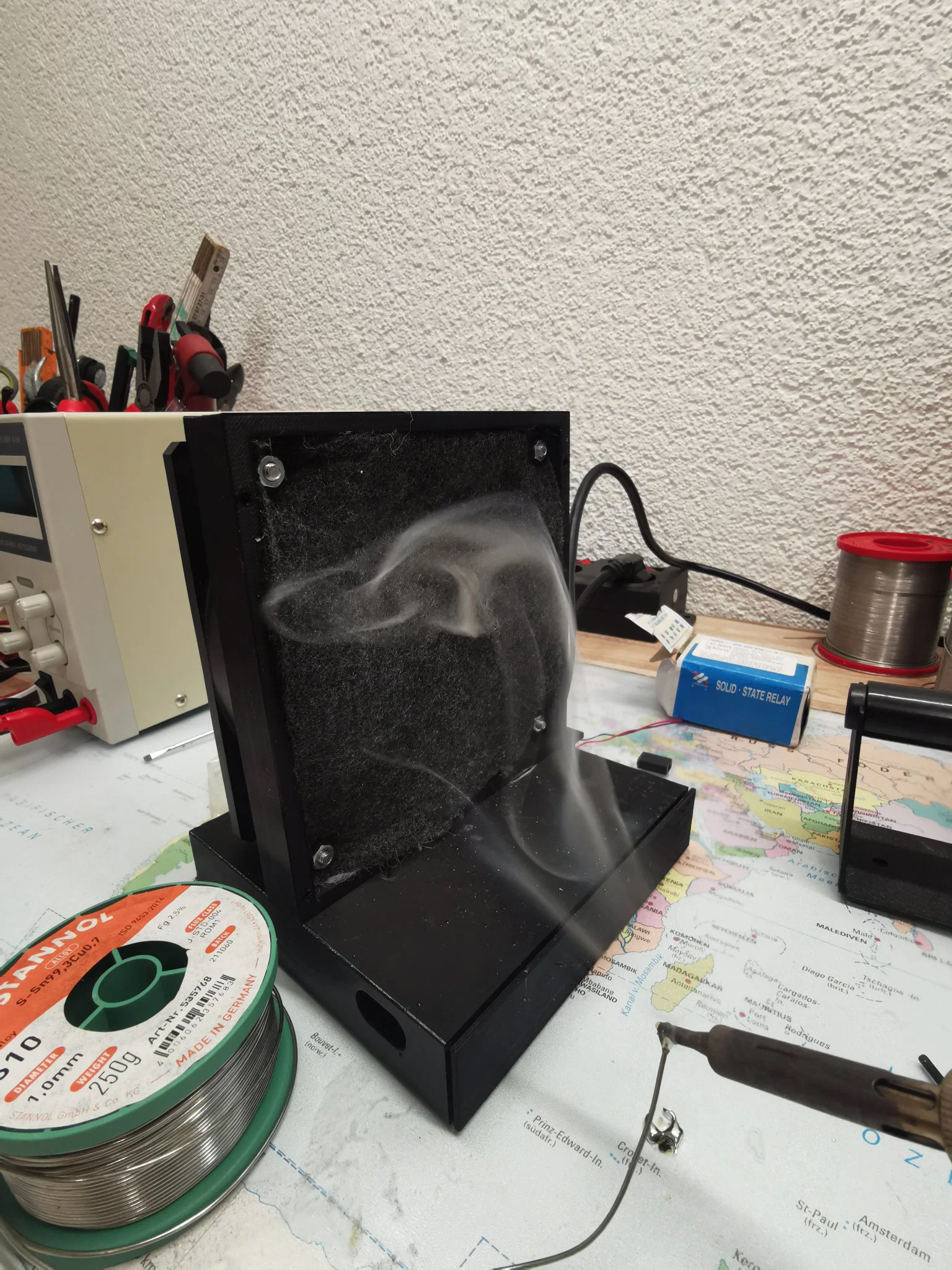

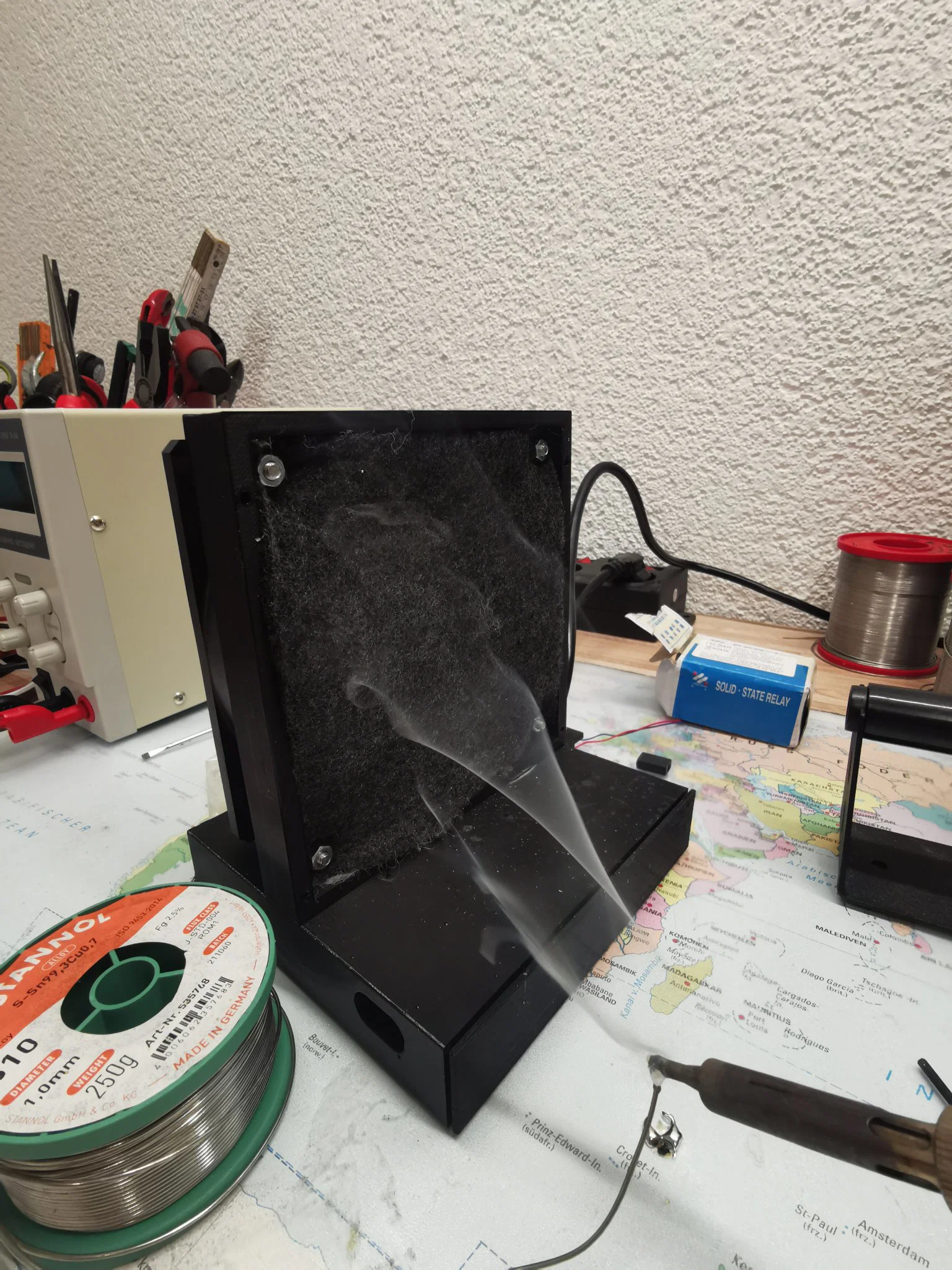

Máy hút khói hàn không dây với cổng USB-C sạc lại

An English Instruction is further down.

Một máy hút khói hàn chạy bằng pin, để không phải hít phải khói tuyệt vời này suốt thời gian hàn. Có thể nhét tối đa năm pin 18650 vào vỏ. Với một bộ chuyển đổi tăng áp, điện áp khoảng 3,7v sẽ được nâng lên 12v.

Tôi đã sử dụng một quạt Arctic 120mm, nhưng lý thuyết thì bất kỳ quạt 120mm nào cũng sẽ phù hợp (nếu có cùng kích thước lỗ 105mmx105mm).

Để in, tôi đã sử dụng PETG, vì nó đang có trong máy in😅. Bạn có thể sử dụng bất kỳ loại filament nào bạn muốn như PETG, PLA, ASA, ABS… nhưng có lẽ không nên dùng TPU, có thể sẽ hơi lỏng lẻo.

Sự khác biệt giữa các phần V1 và phần còn lại là ngăn chứa pin được tách rời. Các phần nên tương thích với các phần mới. Cho đến nay chỉ có V1 được in, tôi đã thay đổi một số dung sai cho việc tải lên.

Teileliste

• Quạt
• Sạc USB-C
• Bộ nâng (có thể là cái này)
• Một cặp ốc vít
• Cáp
• Ốc vít M4x40 cho quạt

( Tôi đã mua của tôi trên eBay cho một dự án khác và có cái này thừa lại)

• Công tắc bật
• Băng keo đồng
• Bộ lọc than hoạt tính
• Lò xo (Tùy chọn)

Sonstige dinge wie Lötkolben ( ohne einen wäre das ganze unnötig), Schrumpfschlauch, Werkzeug wie eine Abisolierzange, Seitenschneider… .

3D-Gedruckte teile

1x"Filter Gitter"

1x"Gitter_High_Flow" ODER “Gitter”

1x"Lüfter Halter"

1x“Batterie ach” ODER “Batterie fach_No_Support”( Kein flacher abschluss des gehäuses)

1x“Basis”

Aufbau

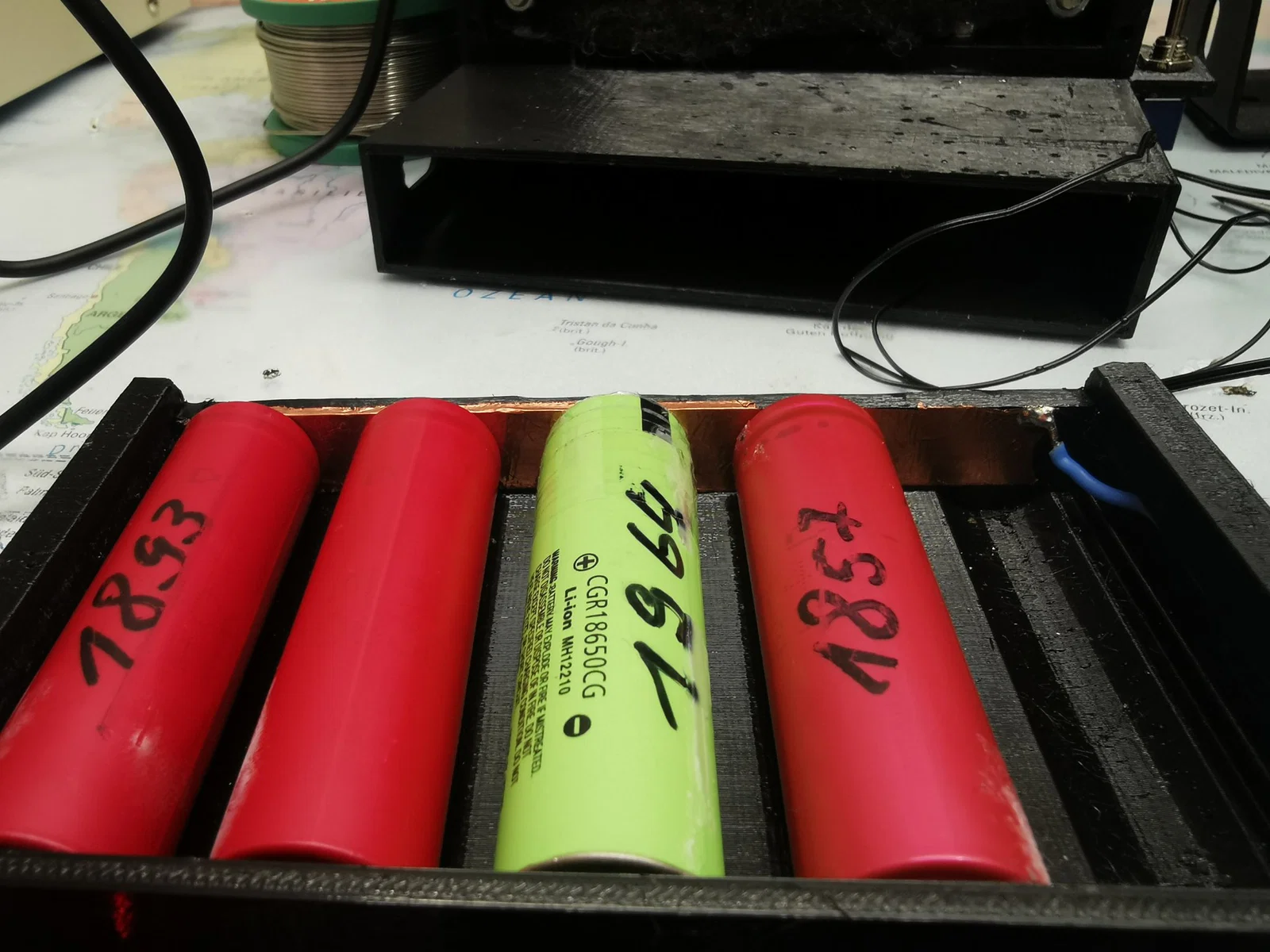

Dán băng đồng lên mặt phẳng của ngăn chứa pin và dán các lò xo đã cắt vào mặt còn lại với các khe (keo dán nhanh).

Ngoài ra, chỉ cần hàn trực tiếp các cell lại với nhau.

Vít giá đỡ quạt vào cơ sở và vặn quạt vào.

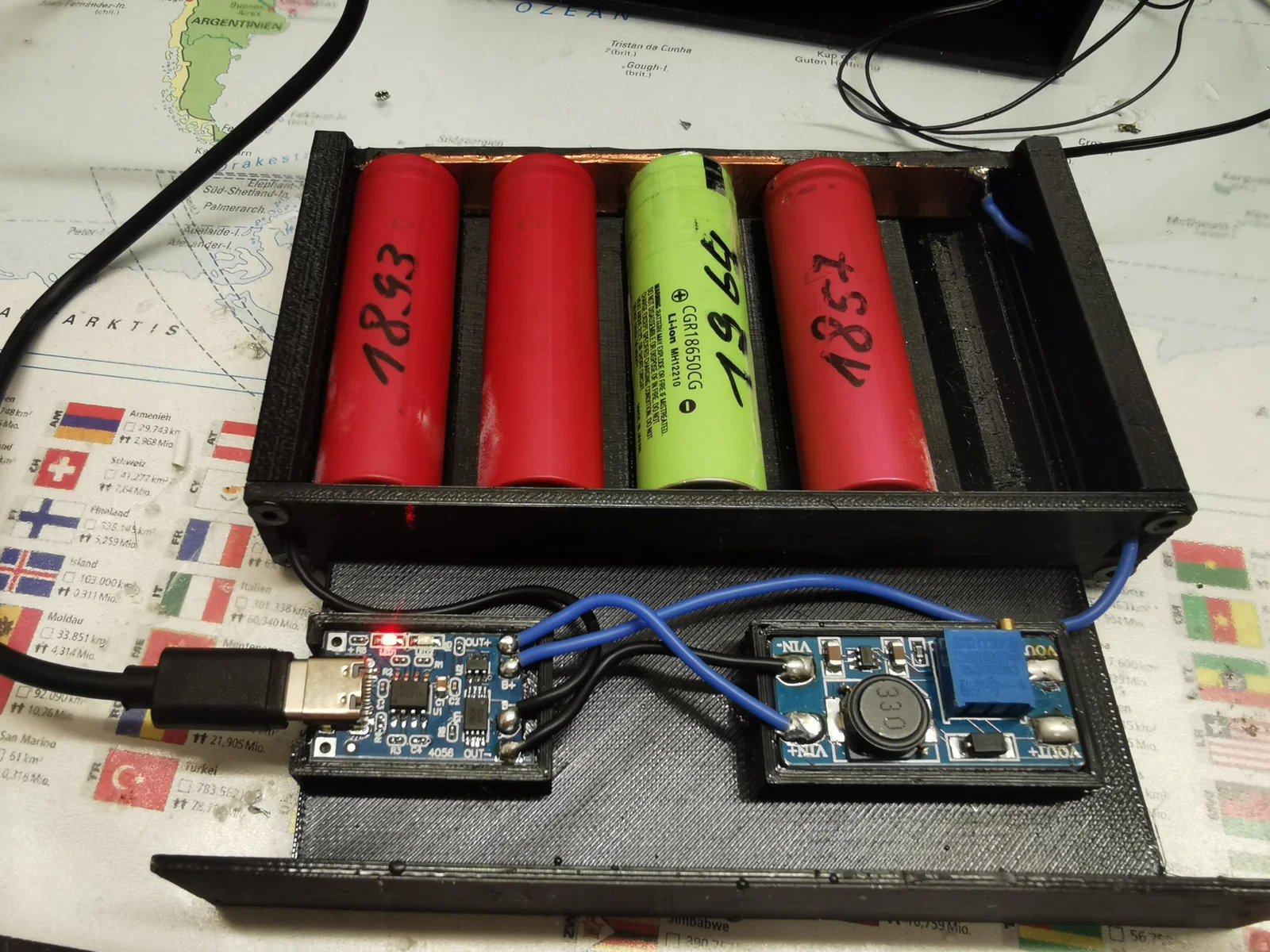

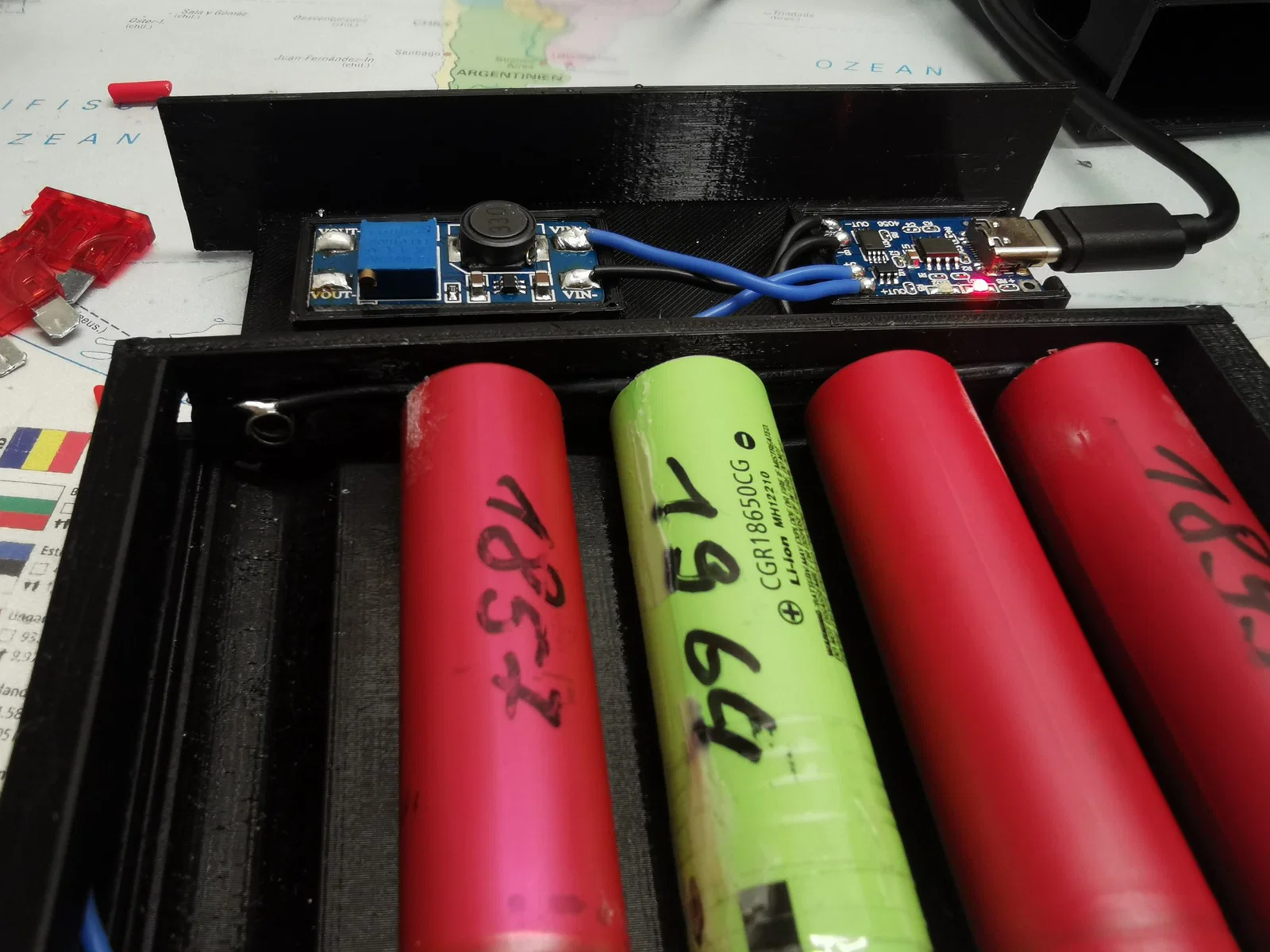

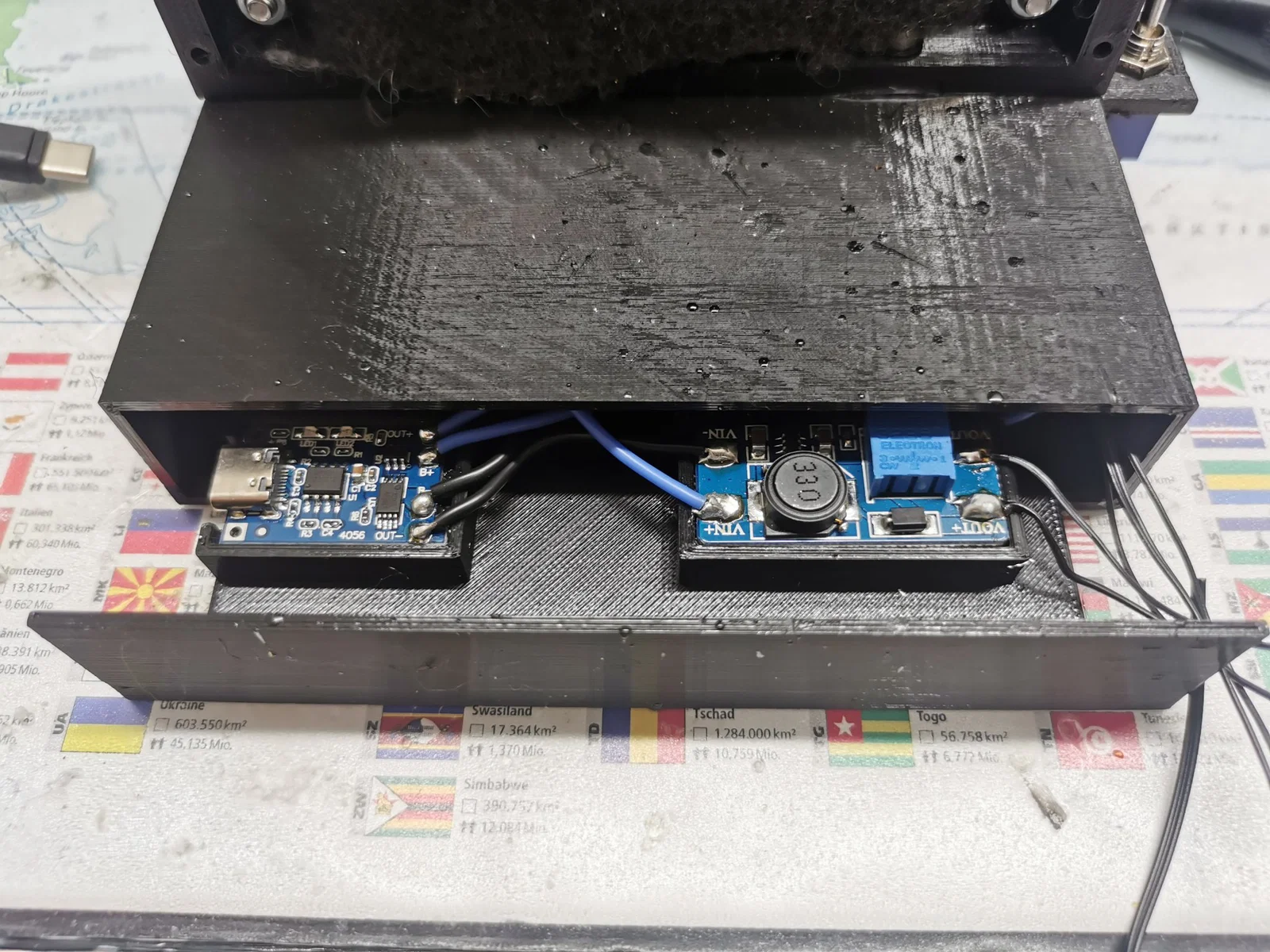

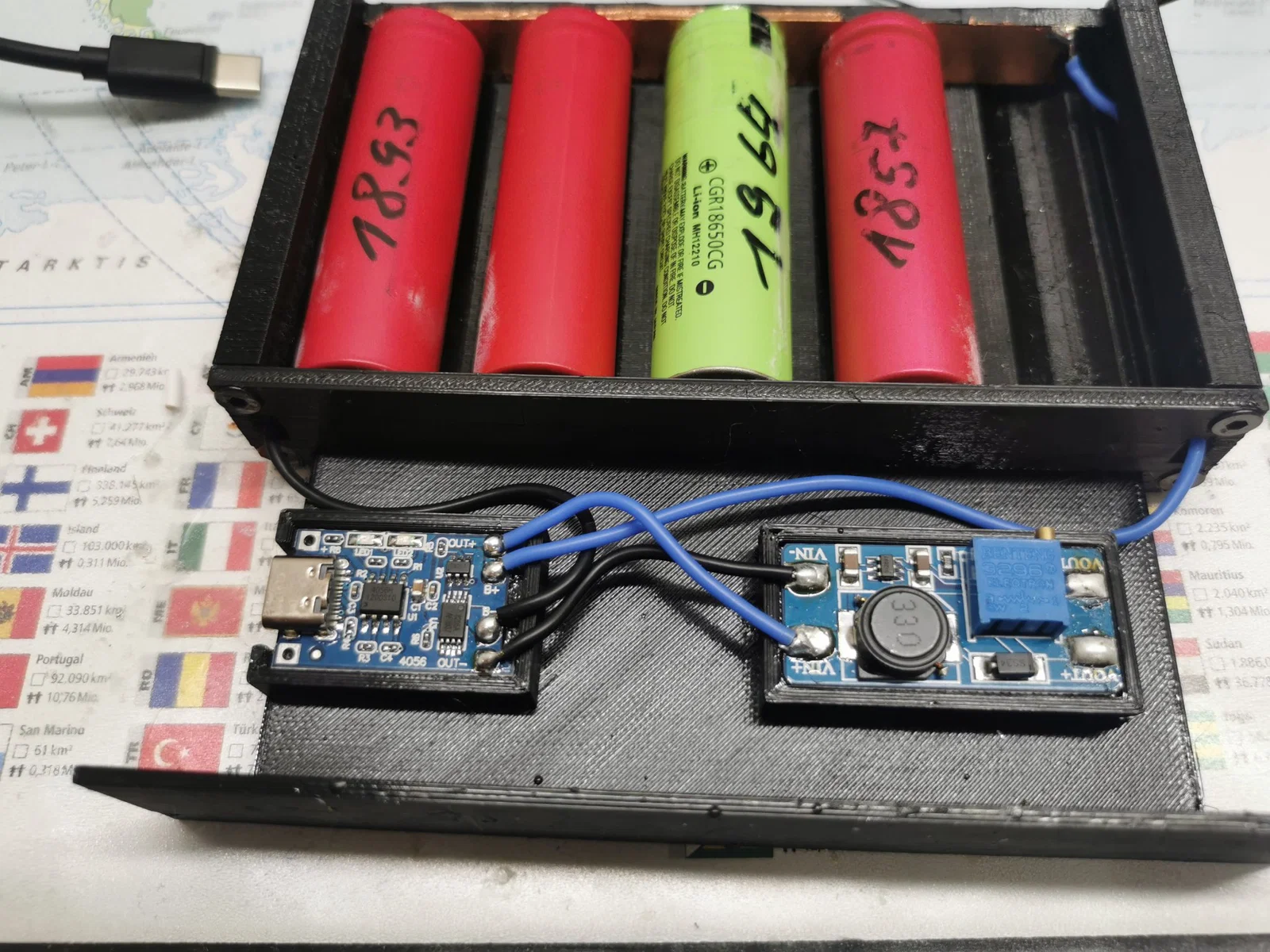

Sau đó, hàn cực dương và âm chung vào các vị trí tương ứng trên mô-đun USB-C. Kết nối đầu ra 5V từ mô-đun USB-C với mô-đun tăng áp. Đẩy một phần ngăn chứa pin vào cơ sở và hàn dây quạt vào mô-đun tăng áp.

Sau đó, vặn chặt ngăn chứa pin từ dưới lên.

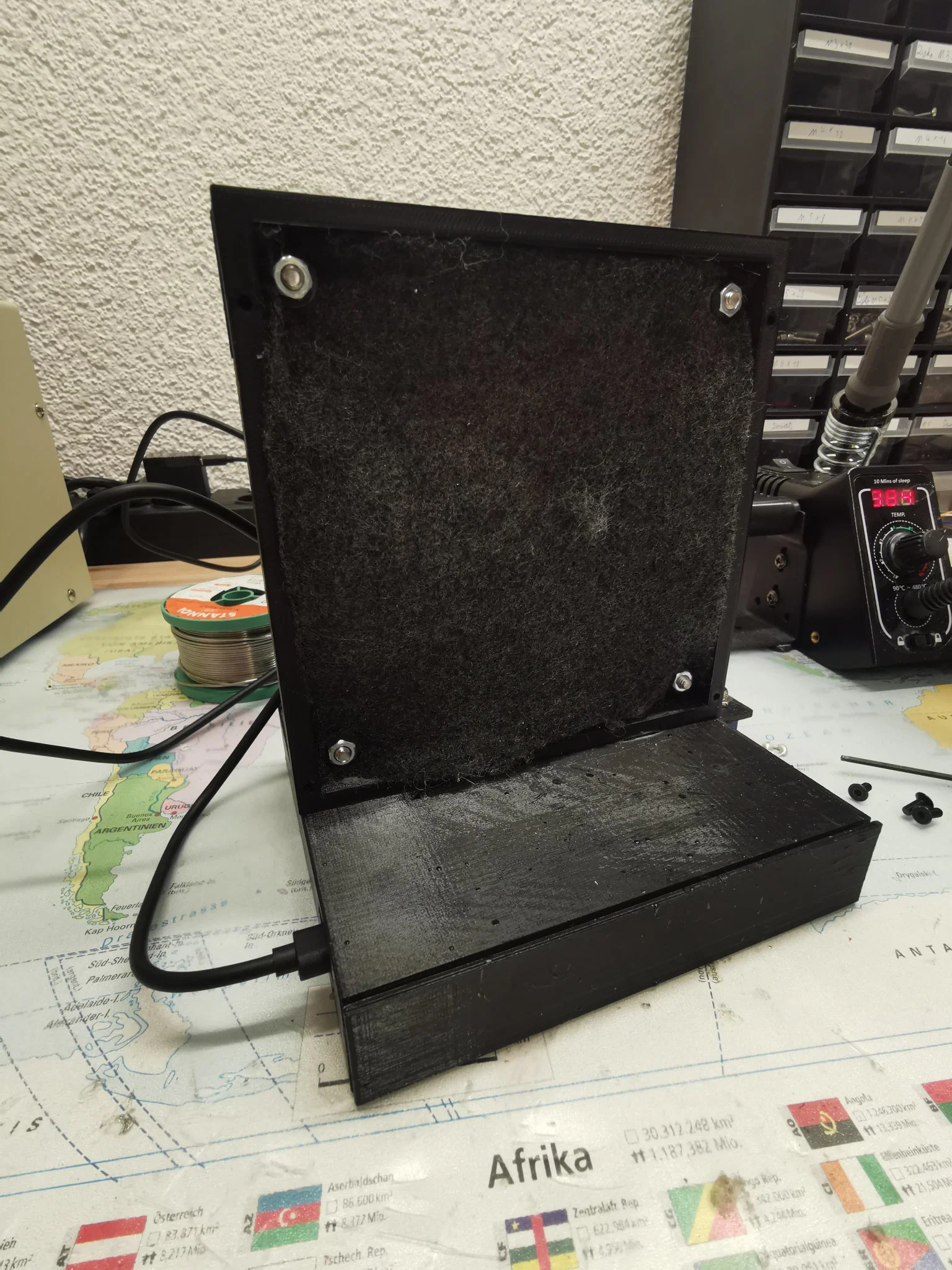

Cắt bộ lọc than hoạt tính (khoảng 120x120mm) và đặt vào giá đỡ quạt và cố định bằng lưới lọc. Ngoài ra, có thể để quạt chạy mà không có lưới và sử dụng chiều dài vít thừa để gắn bộ lọc bằng vít và đệm.

Description

Một máy hút khói chạy bằng pin cho việc hàn để bạn không phải hít thở liên tục những khói hàn tuyệt vời. Có thể sử dụng tối đa năm cell 18650 để cung cấp cho bộ chuyển đổi tăng áp khoảng 3,7v để nó có thể cung cấp 12v mà quạt cần.

Tôi đã sử dụng một quạt Arctic 120mm, nhưng lý thuyết thì bất kỳ quạt 120mm nào cũng nên hoạt động (nếu có cùng mẫu lỗ 105mm x 105mm).

Tôi đã sử dụng PETG để in mô hình. Tại sao bạn có thể hỏi… Bởi vì nó đã được tải sẵn trong máy in của tôi 😅. Bạn có thể sử dụng bất kỳ loại filament nào bạn muốn PETG, PLA, ASA, ABS… Có thể không dùng TPU vì nó có thể quá lỏng lẻo.

Sự khác biệt giữa các bộ phận V1 và các bộ phận khác là ngăn chứa pin là riêng biệt. Các bộ phận nên tương thích với các bộ phận mới. Đến nay, chỉ có V1 đã được in. Tôi đã thay đổi một vài thông số cho việc tải lên.

Danh sách bộ phận:

• Quạt
• Sạc USB-C
• Bộ tăng áp (Có thể là cái này)
• Một vài ốc vít
• Cáp
• Ốc vít M4x40 cho quạt (Tôi đã mua của tôi từ ebay cho một dự án khác và còn lại cái này)
• Công tắc bật tắt
• Băng đồng
• Bộ lọc than hoạt tính
• Lò xo (Tùy chọn)

Cũng như những thứ bạn cần, một mỏ hàn (khá rõ ràng và là lý do cho dự án này), ống co nhiệt, các công cụ như kìm cắt dây, kìm cắt bên...

Các bộ phận in 3D

1x"Filter Gitter"

1x"Gitter_High_Flow" HOẶC “Gitter”

1x"Lüfter Halterr"

1x“Batterie fach” HOẶC “Batterie fach_No_Support” (Không có vỏ phẳng với cái này)

1x“Basis”

Lắp ráp

Dán băng đồng vào mặt phẳng của ngăn chứa pin và dán các lò xo đã cắt vào phía bên kia với các rãnh (keo siêu dính).

Ngoài ra, chỉ cần hàn các tế bào lại với nhau trực tiếp.

Vặn giá đỡ quạt vào đế và vặn quạt vào. Sau đó, hàn cực dương và cực âm chung vào các pad tương ứng trên mô-đun USB-C. Hàn đầu ra 5V từ mô-đun USB-C vào mô-đun tăng áp. Trượt ngăn chứa pin vào một phần trong đế và hàn các dây quạt vào mô-đun tăng áp. Sau đó, vặn ngăn chứa pin từ dưới lên. Cắt bộ lọc than hoạt tính để vừa với giá đỡ quạt (một hình vuông 120mm x 120mm) và đặt nó vào giá đỡ quạt và cố định bằng lưới lọc.

Ngoài ra, có thể vận hành quạt mà không cần lưới và sử dụng chiều dài vít dư để gắn bộ lọc trực tiếp bằng vít và đai ốc.
