Dầm Lego Technic Siêu Tùy Chỉnh

Con gái tôi và tôi rất thích mày mò với bộ robot EV3 Lego, nhưng tôi luôn cảm thấy nó cần một khung chắc chắn hơn để lắp ráp các động cơ và cảm biến khác nhau vào mô-đun điều khiển.

Tôi đã phát hiện ra Dầm Thẳng Tùy Chỉnh Cho LEGO Technic tuyệt vời của Steve Medwin và bắt đầu mày mò làm các giá đỡ hình chữ L. Sau một hồi mày mò, tôi tìm thấy mô hình cải tiến của Sam Kass, Dầm Thẳng Tùy Chỉnh Hơn Nữa Cho LEGO Technic.

Những mô hình này rất tuyệt vời, và tôi rất ngưỡng mộ Steve và Sam vì những công trình đáng kinh ngạc của họ, nhưng chúng vẫn bị giới hạn ở việc tạo ra các dầm thẳng, điều này không mang lại độ cứng vững mà tôi mong muốn cho khung của mình. Tôi quan tâm đến khả năng tạo ra các hình dạng phức tạp hơn, và đây là nỗ lực đầu tiên của tôi để làm điều đó.

Bạn có thể sử dụng cái này để tạo giá đỡ hình chữ L, T, #, hoặc vuông.

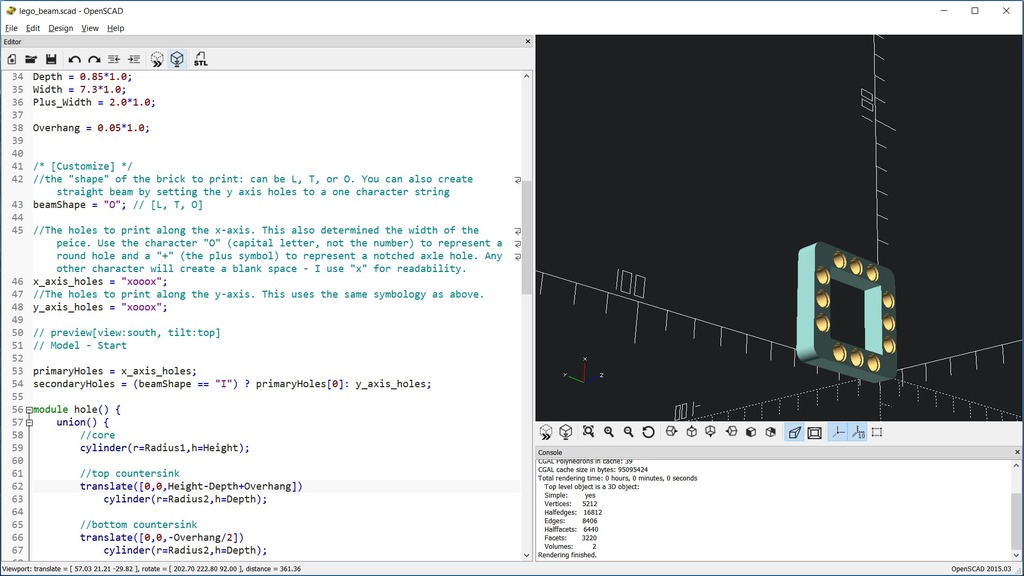

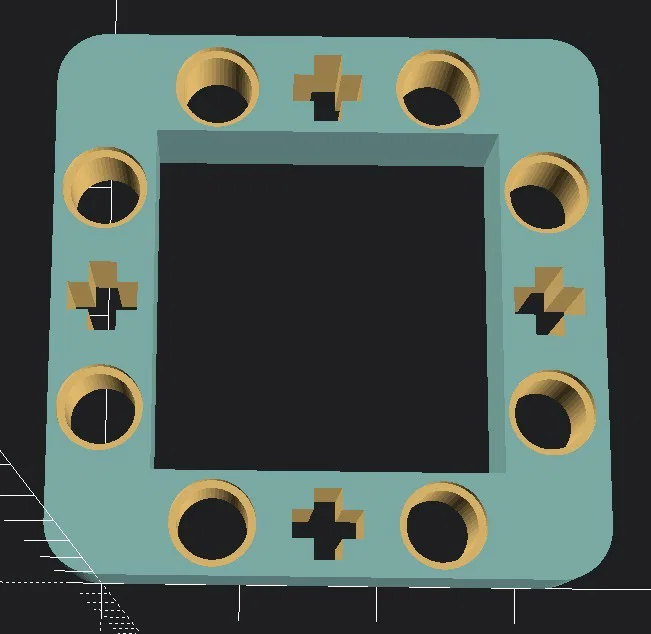

Bạn có thể chỉ định các loại lỗ được tạo trên dầm dọc và ngang là lỗ tròn (bằng cách sử dụng chữ cái thường "o") hoặc lỗ trục có khía với ký tự "+" (cộng). Bất kỳ ký tự nào khác sẽ hiển thị dưới dạng một khoảng trống, tôi đã sử dụng chữ x để dễ đọc.

Tôi còn lâu mới hoàn thành những gì mình muốn tạo ra, nhưng tôi nghĩ cái này đủ hữu ích để phát hành.

Cập nhật v 0.2 (ngày 11 tháng 1 năm 2018) -- Tôi đã bổ sung hỗ trợ để tạo các dầm giao nhau có phần nhô ra (#). Tôi cũng đã dọn dẹp một phần mã thực sự tệ hại một cách đáng xấu hổ của tôi. Phiên bản này hiển thị nhanh hơn nhiều và mã nên hữu ích hơn cho những người muốn chế tạo các hình dạng điên rồ hơn những gì được cung cấp ở đây.

Thiết Lập In

Thương Hiệu Máy In:

Prusa

Máy In:

i3 MK2S

Rafts:

Không

Supports:

Không

Độ Phân Giải:

20mm

Infill:

Hiện tại tôi đang in với infill đặc _(ツ)_/

Ghi Chú:

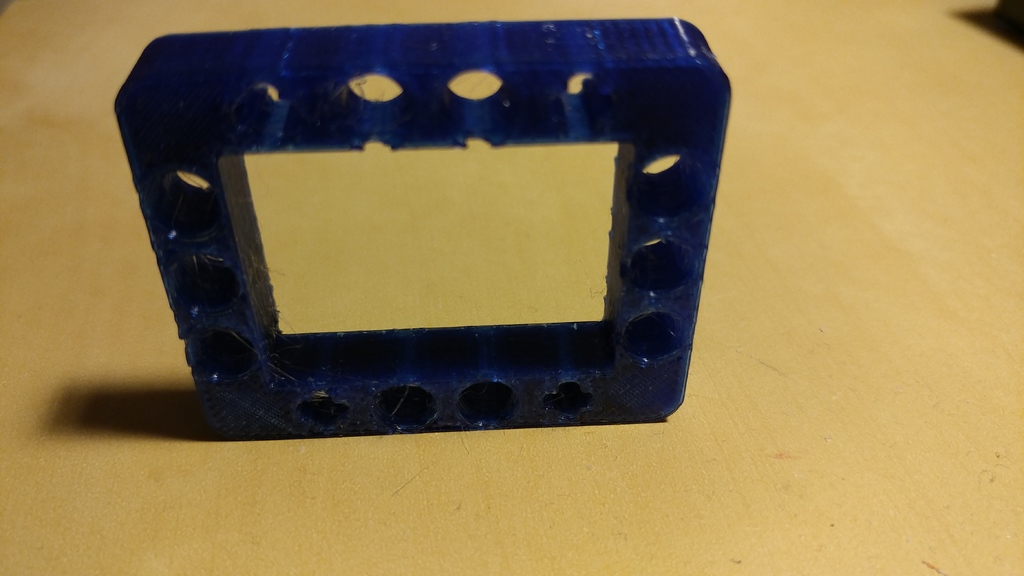

PETG với infill đặc tạo ra một bộ phận có vẻ chắc chắn hơn đáng kể so với các bộ phận Lego có sẵn.
