Bộ Che Ống Tản Nhiệt - Nhiều Kích Cỡ

Tác giả MeltForge_1237450

Lượt tải
75
Lượt thích
4
Lượt coi
432

File 14 2,8 MB

  • pipecover-45_-_A_1765754557.STLSTL · 197,9 KB
  • pipecover-45_-_B_1765754558.STLSTL · 206,7 KB
  • pipecover-46_-_A_1765754559.STLSTL · 197,9 KB
  • pipecover-46_-_B_1765754559.STLSTL · 206,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

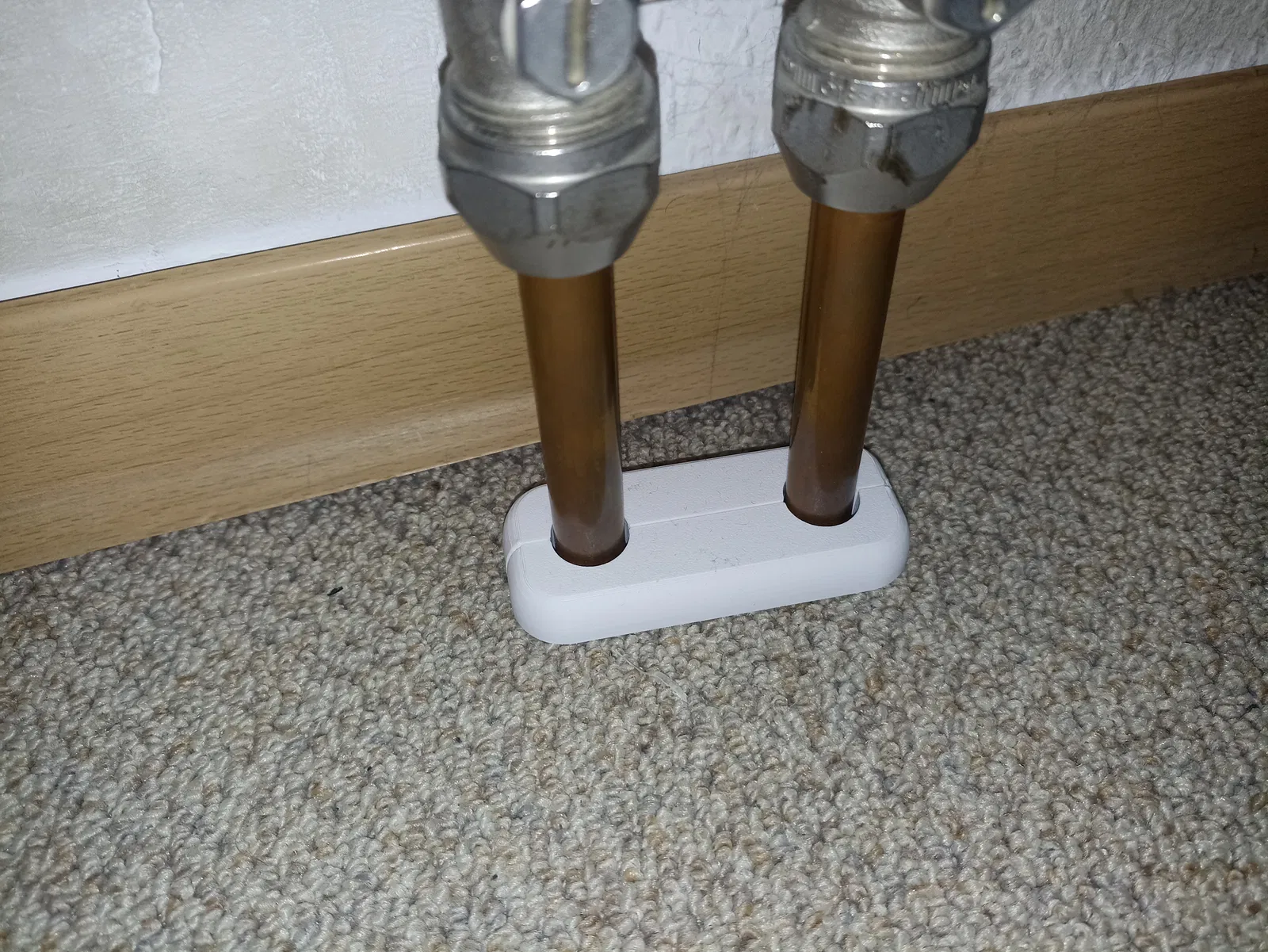

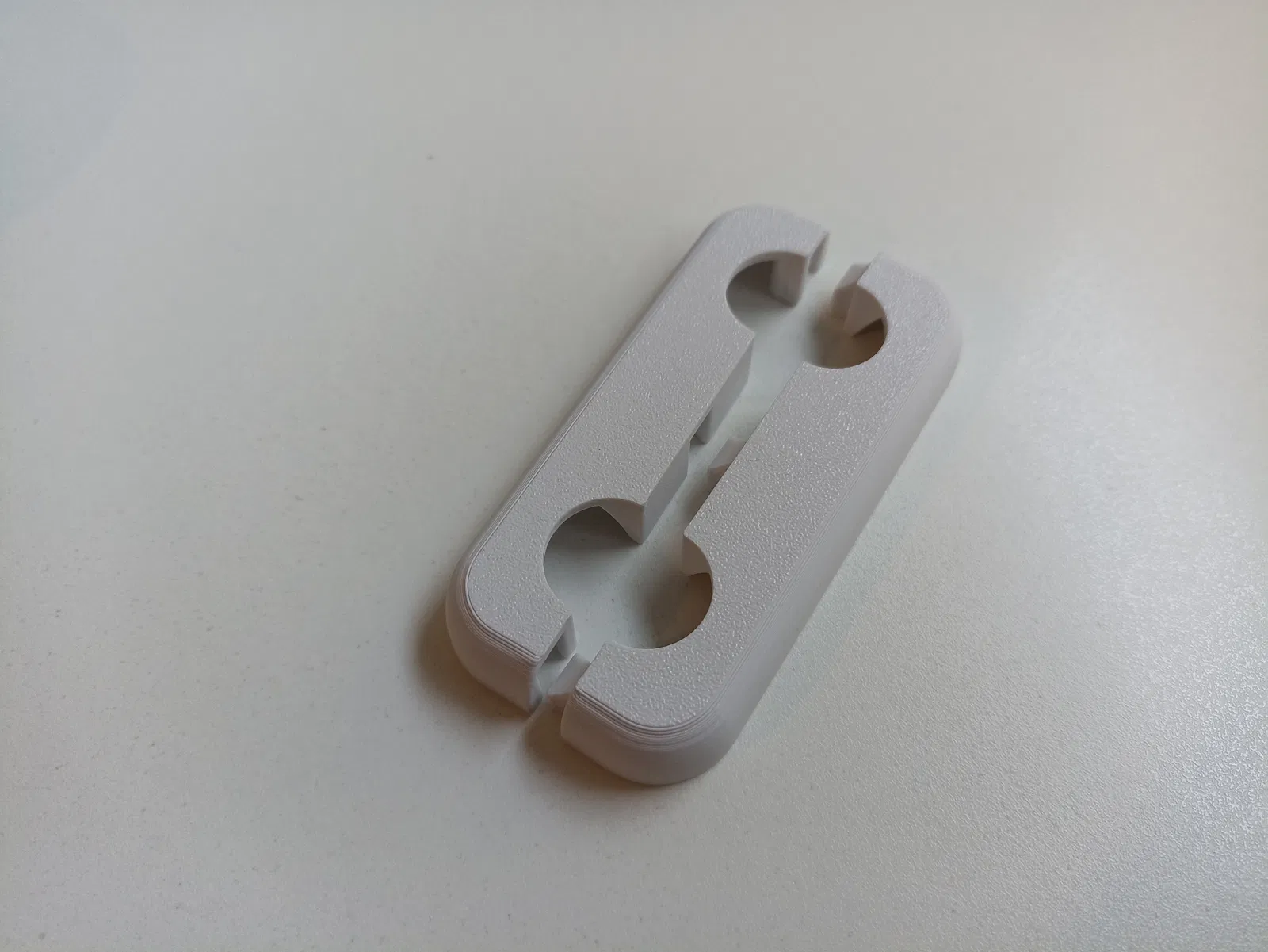

Một bộ che ống tản nhiệt thay thế. Các lỗ có đường kính 17mm để ống 16mm có thể dễ dàng lắp vào, vì khoảng cách của ống trên mặt đất có thể thay đổi nên có các kích cỡ khác nhau.

Để xác định kích cỡ bạn cần, chỉ cần tính khoảng cách tâm, đo khoảng cách bên ngoài giữa các ống và trừ đi đường kính của một ống (16mm). Tôi đã ghi nhãn kích cỡ trong tên tệp, để có một bộ bạn cần mỗi bộ phận A và B.

Có nhiều kích cỡ khác nhau 45; 46; 48; 50; 52; 53mm. Có một bộ che bổ sung với một lỗ kéo dài, nó có khoảng cách tối thiểu 41mm và khoảng cách tối đa 50mm. Nếu khoảng cách của bạn không khớp chính xác, hãy lưu ý rằng bạn có dung sai 1mm cho mỗi bên.

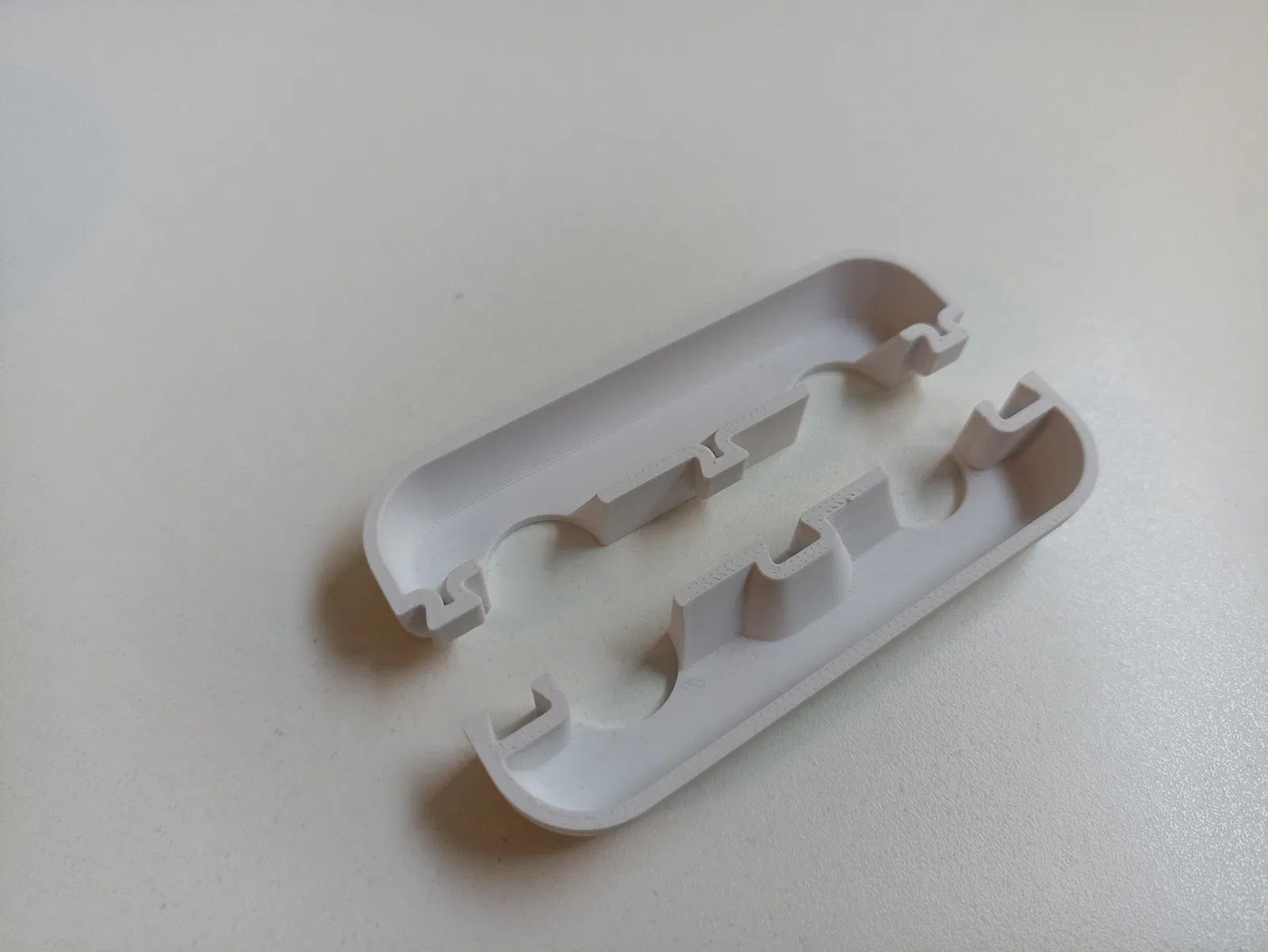

Các vát có góc khác nhau và có một chút khoảng trống. Điều này làm cho hai bộ phận có thể khớp chặt với nhau để chúng không tự tháo ra ngay cả khi bị va đập.

Tôi đã in các bộ phận bằng ABS vì ống có thể khá nóng và tôi không muốn các bộ phận bị chảy hoặc biến dạng. Tôi đã chọn độ điền đầy (Infill) là 15% và 2 lớp vỏ. Không cần bộ phận hỗ trợ (supports), hãy định hướng bộ phận sao cho mặt trên nằm trên khay in.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
14
Tổng dung lượng
2,8 MB
File lớn nhất
224,7 KB
