Hộp đựng module phát sóng gắn ngoài cho Jeti DC-16 II

Chào mọi người,

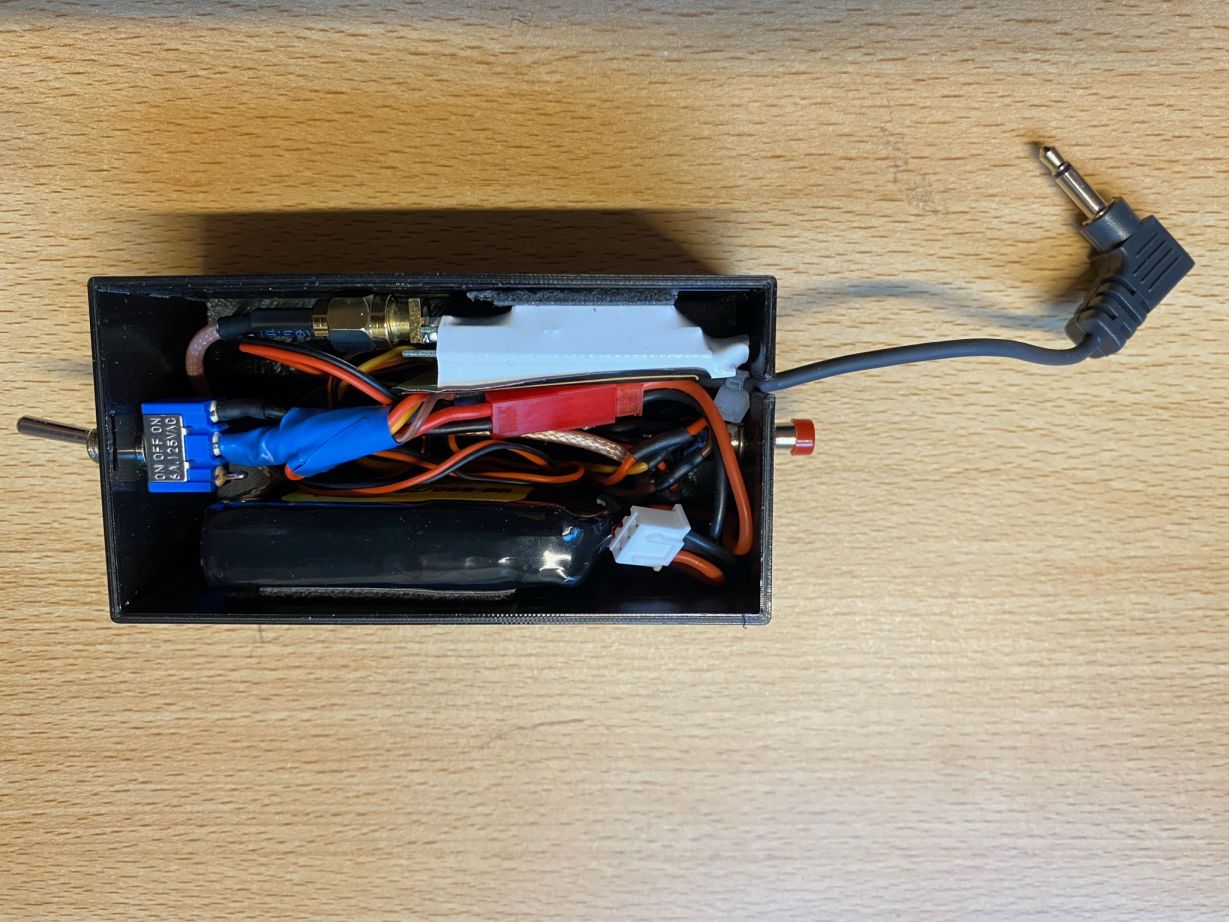

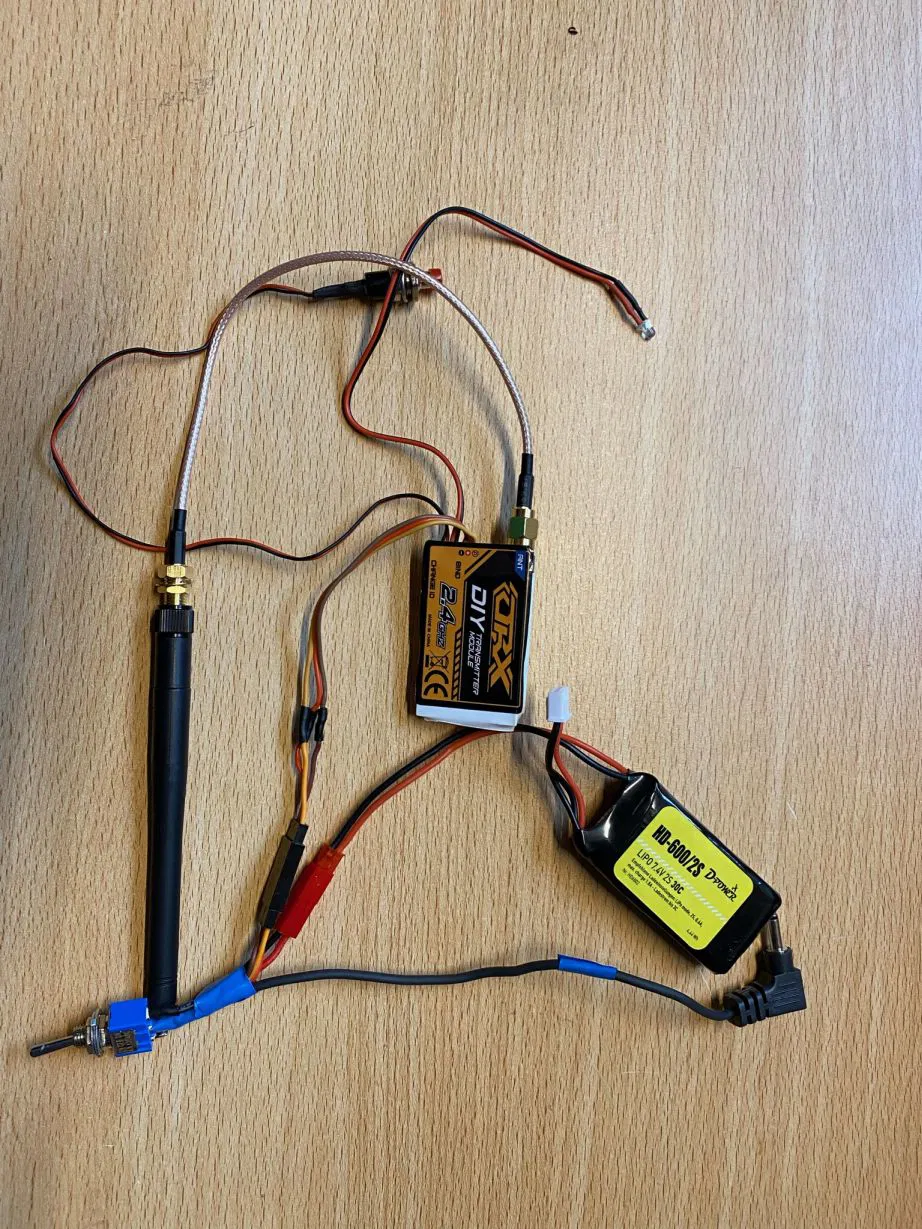

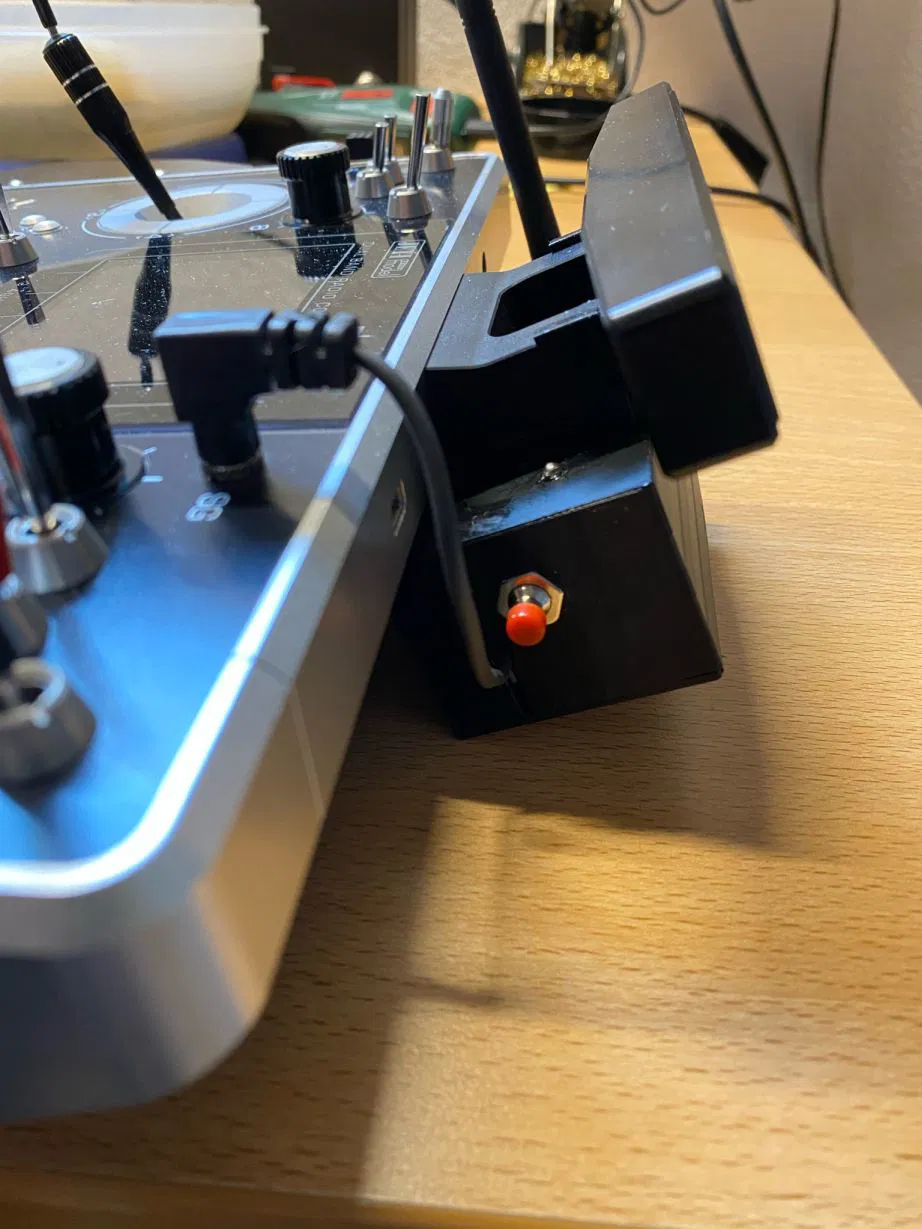

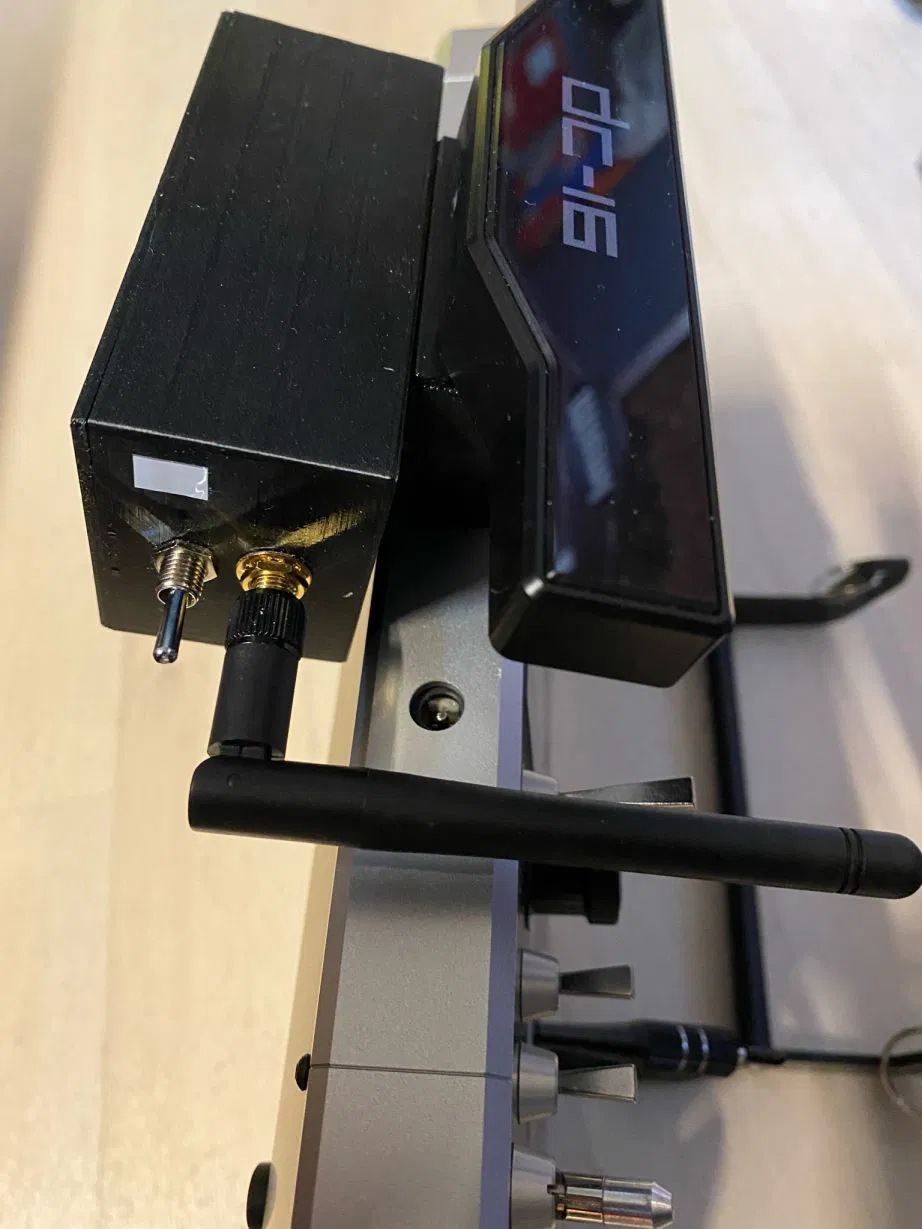

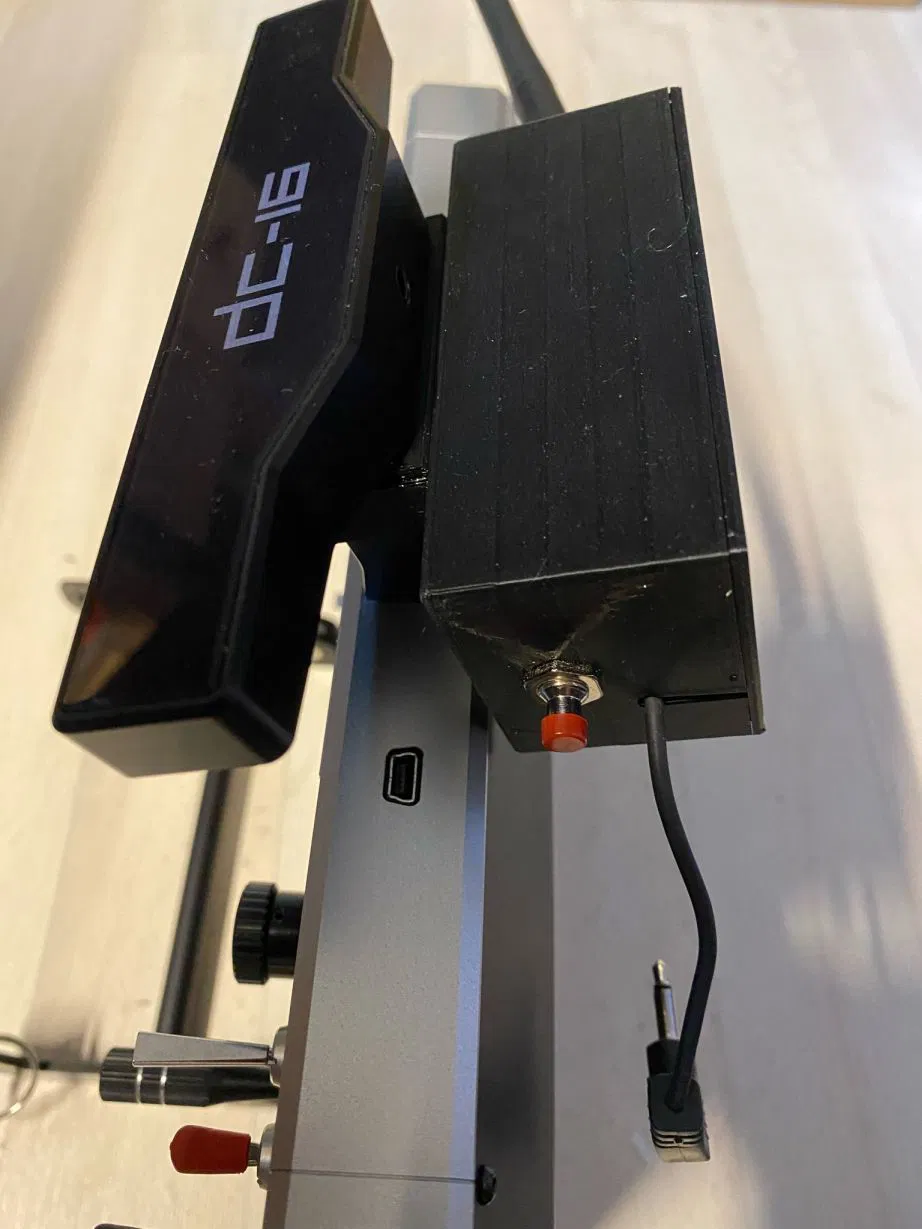

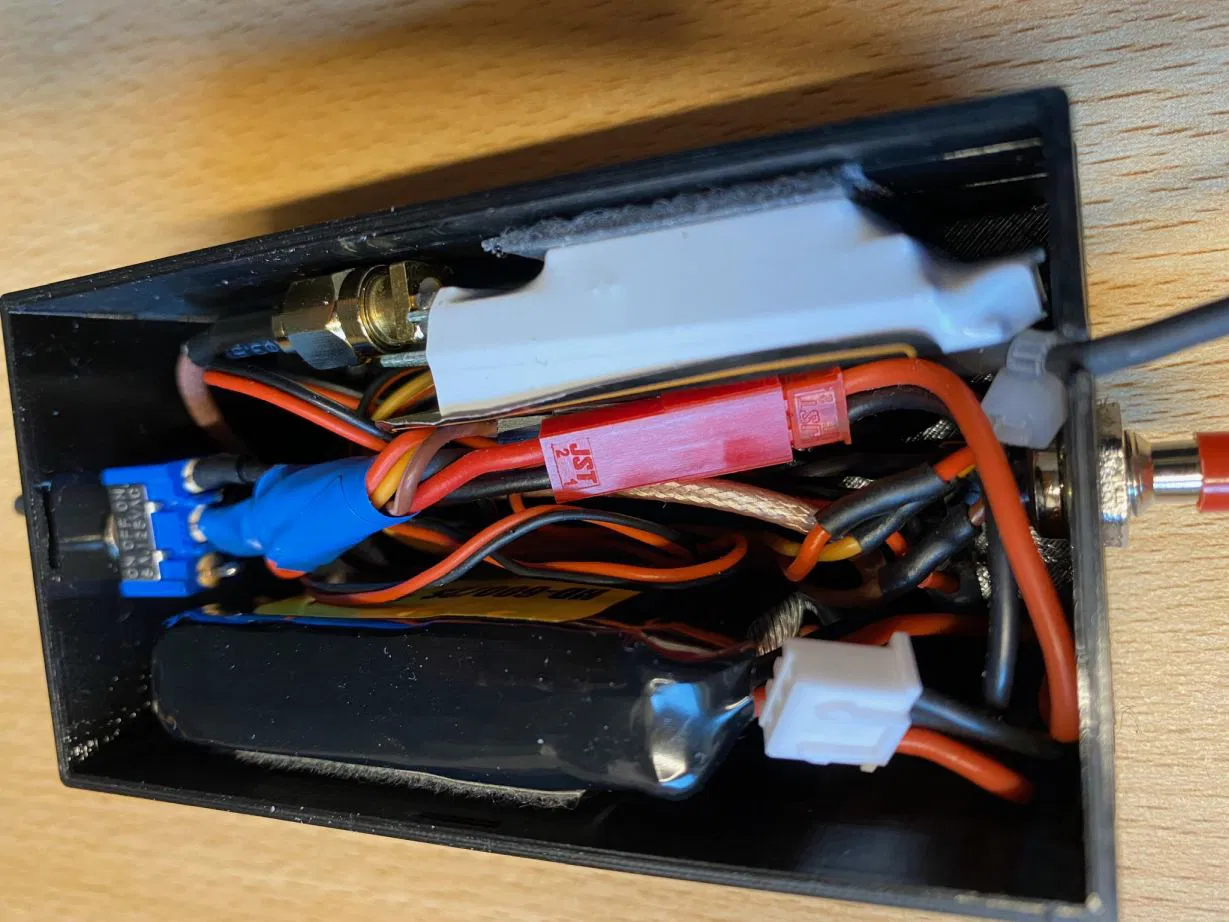

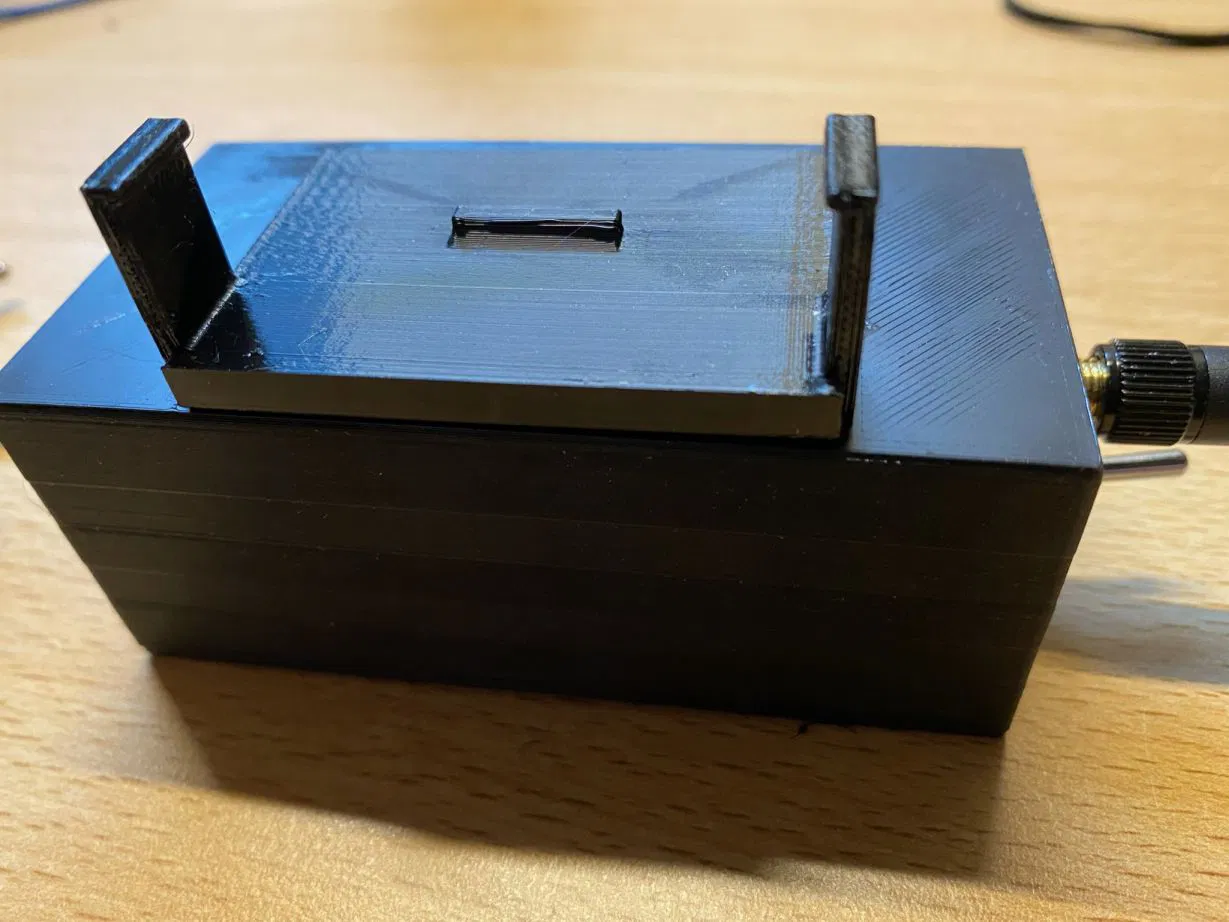

Tui có thiết kế một cái hộp nhỏ để gắn module phát sóng gắn ngoài cho Jeti DC-16 II nè. Thiết kế có cái kẹp để gắn cái hộp vô cái ăng-ten của DC-16 luôn, làm cho bộ này vững chắc mà khỏi lằng nhằng dây nhợ bên ngoài. Tui thì tui xài module Orange RX DSMX DIY với pin Lipo 2S/600mah nha.

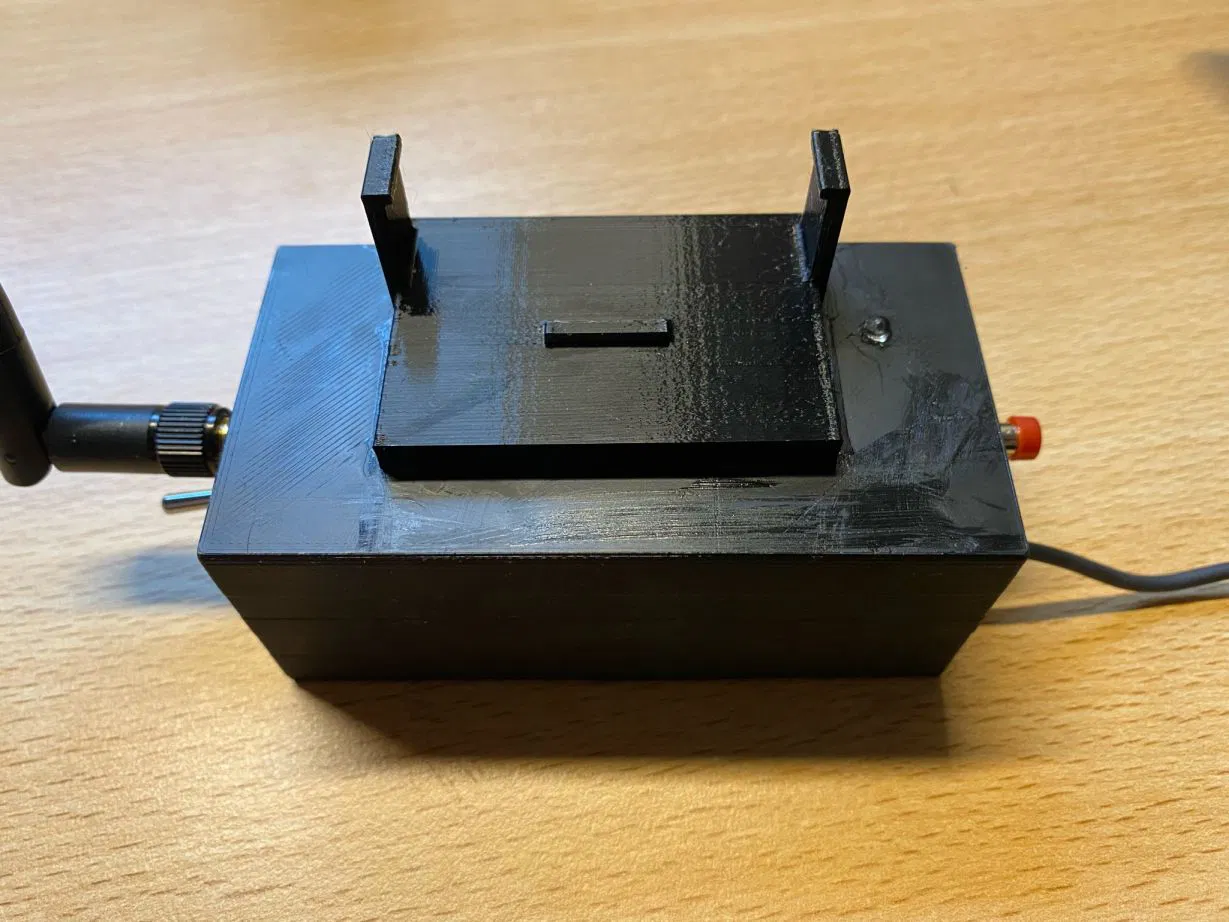

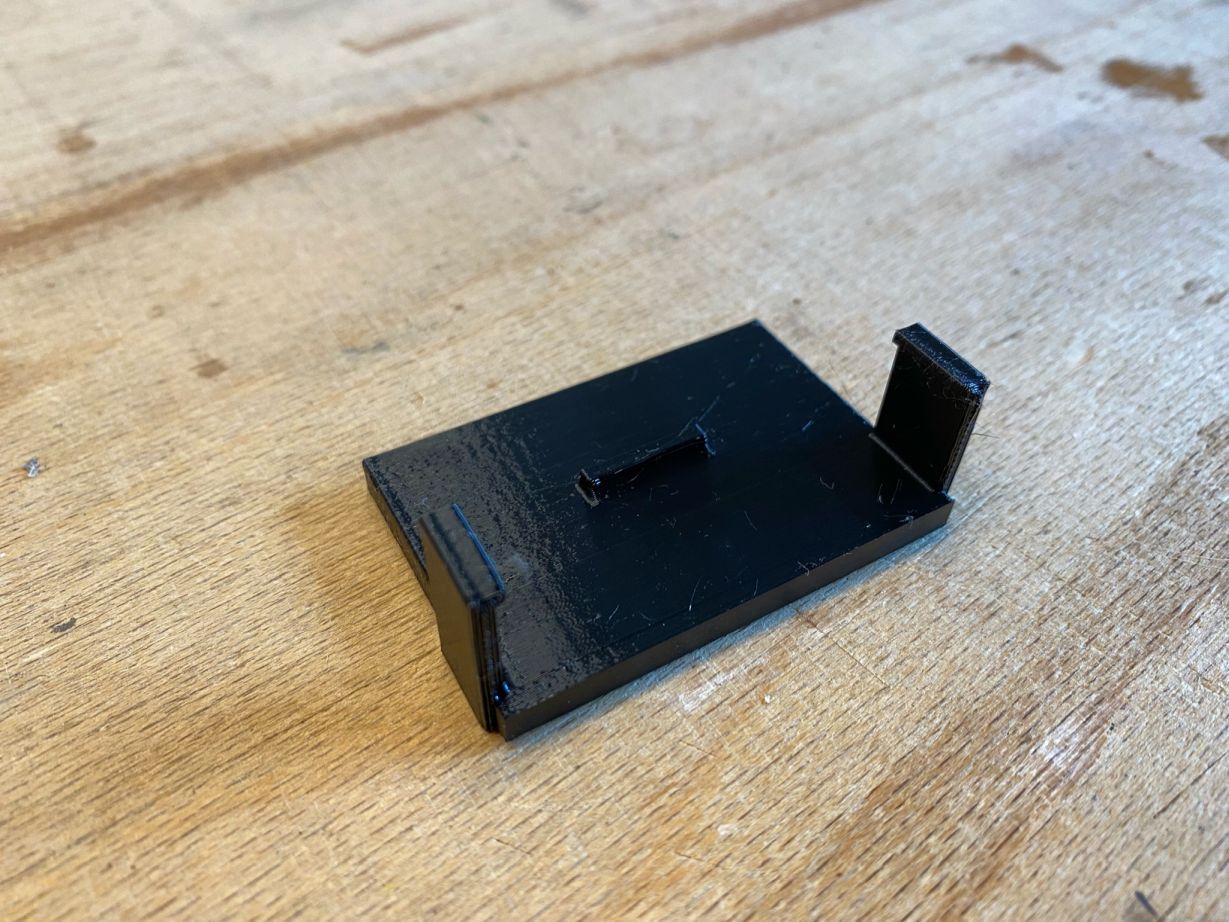

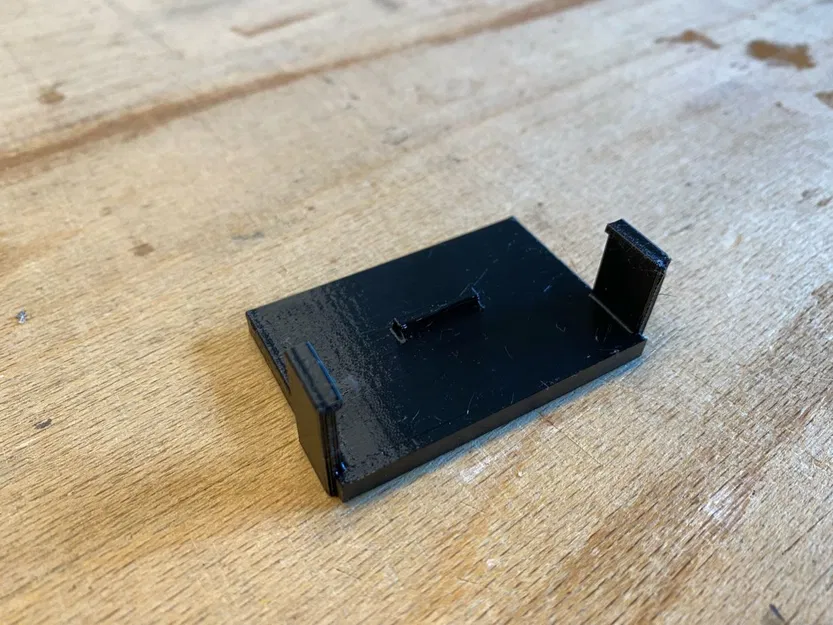

Module này kết nối với cổng PPM Out của Jeti. Cái miếng kẹp thì phải dán vô mặt trên của hộp bằng keo 502 đó nha. Trên thiết kế có khoét sẵn lỗ cho dây PPM, ăng-ten, nút bind, công tắc bật/tắt và đèn LED báo hiệu rồi nè.

Máy in: Prusa Mini Nhựa in: PETG (PLA chắc cũng xài được ha)

Für die Jeti DC-16 II habe ich eine kleine Box für ein externes Sendemodul konstruiert. Das Design beinhaltet einen Montageclip um die Box an der DC-16 Antenne zu befestigen, sodass sich eine stabile Konstruktion ohne viele externe Kabel ergibt. In meinen Fall habe ich ein Orange RX DSMX DIY Modul mit einem 2S/600mah Lipo verbaut.

Angeschlossen wird das Modul an die PPM Out Buchse von Jeti. Die Platte des Montageclips muss auf die Oberseite der Box geklebt werden (Sekundenkleber). Die Ausbrüche für das PPM Kabel, Antenne, Bind-Taster, Ein/Aus Schalter und die Status LED sind in der Konstruktion vorgesehen.
