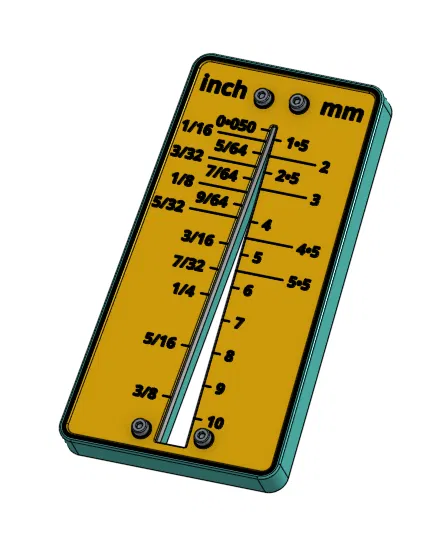

Thước đo/Phân loại lục giác Allen (Inch và Mét)

Nếu anh em thợ hay sưu tầm đồ nghề cho xưởng, có lẽ anh em sẽ tích góp được kha khá bộ lục giác (còn gọi là cờ lê lục giác, hay chìa khóa lục giác, nhưng tui sẽ gọi là lục giác cho bài này nha). Hoặc có thể anh em cứ xài đại các loại lục giác khác nhau, rồi chúng nó cũng lạc trôi về một đống lộn xộn trên bàn làm việc.

Xưởng tui có quá trời lục giác lẻ, mà tui mà muốn phân loại thì phải dùng thước kẹp điện tử đo đo đếm đếm (lâu lắm luôn!), nên tui chế ra cái món đồ in 3D này để làm cho lẹ.

Ngoài các bộ phận in 3D, cái này còn cần thêm:

• hai thanh nhôm; 1/8" X 1/2" X 140mm
• bốn con vít M3 X 10mm loại SHCS kèm vòng đệm và đai ốc

Số đo lẻ trên thanh nhôm là do tui mua một khúc nhôm dài 3ft loại 1/8 X 1/2" ở cửa hàng vật liệu gần nhà. Tui có kèm theo bản vẽ với số đo cả hệ inch và mét. Tính đến ngày 23/12/2023, tui cũng có thêm bản vẽ cho thanh nhôm hệ mét (2mm X 10mm) - xem Ghi chú bên dưới nha.

Ghi chú : [23/12/2023] Cập nhật thêm cho thanh nhôm hệ mét (aluminum?) :

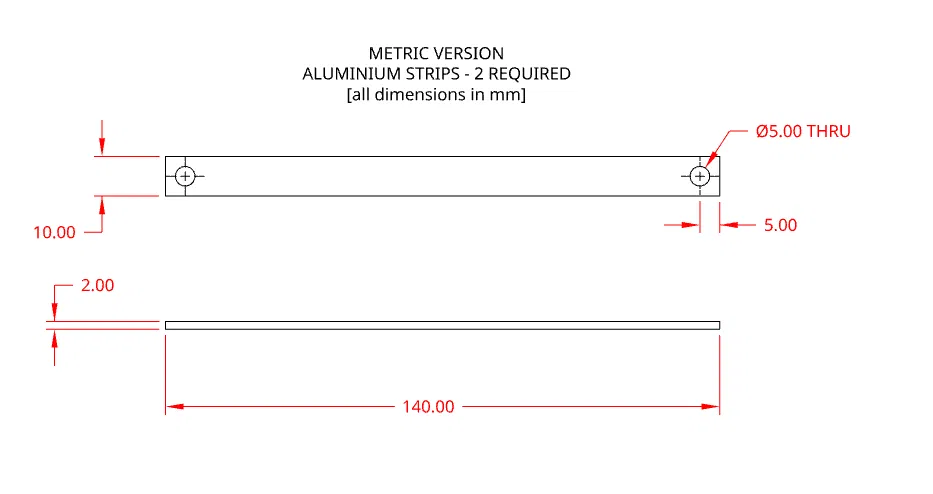

Cập nhật này áp dụng cho các nước mà thanh nhôm thường bán loại dày 2mm X rộng 10mm. Cái này đòi hỏi phải chỉnh sửa lại chút xíu các bộ phận để phù hợp với thanh nhôm có kích thước nhỏ hơn một chút (cũng có kèm bản vẽ - xem hình - cho thanh nhôm hệ mét). Xin lưu ý là tui chưa có in cái phiên bản hệ mét này, nên dĩ nhiên là tui cũng chưa thử nghiệm nó. Tuy nhiên, về cơ bản thì nó giống cái tui đã in, nên tui khá tự tin là nó cũng sẽ hoạt động tốt.

Lắp ráp, Hiệu chuẩn và Sử dụng

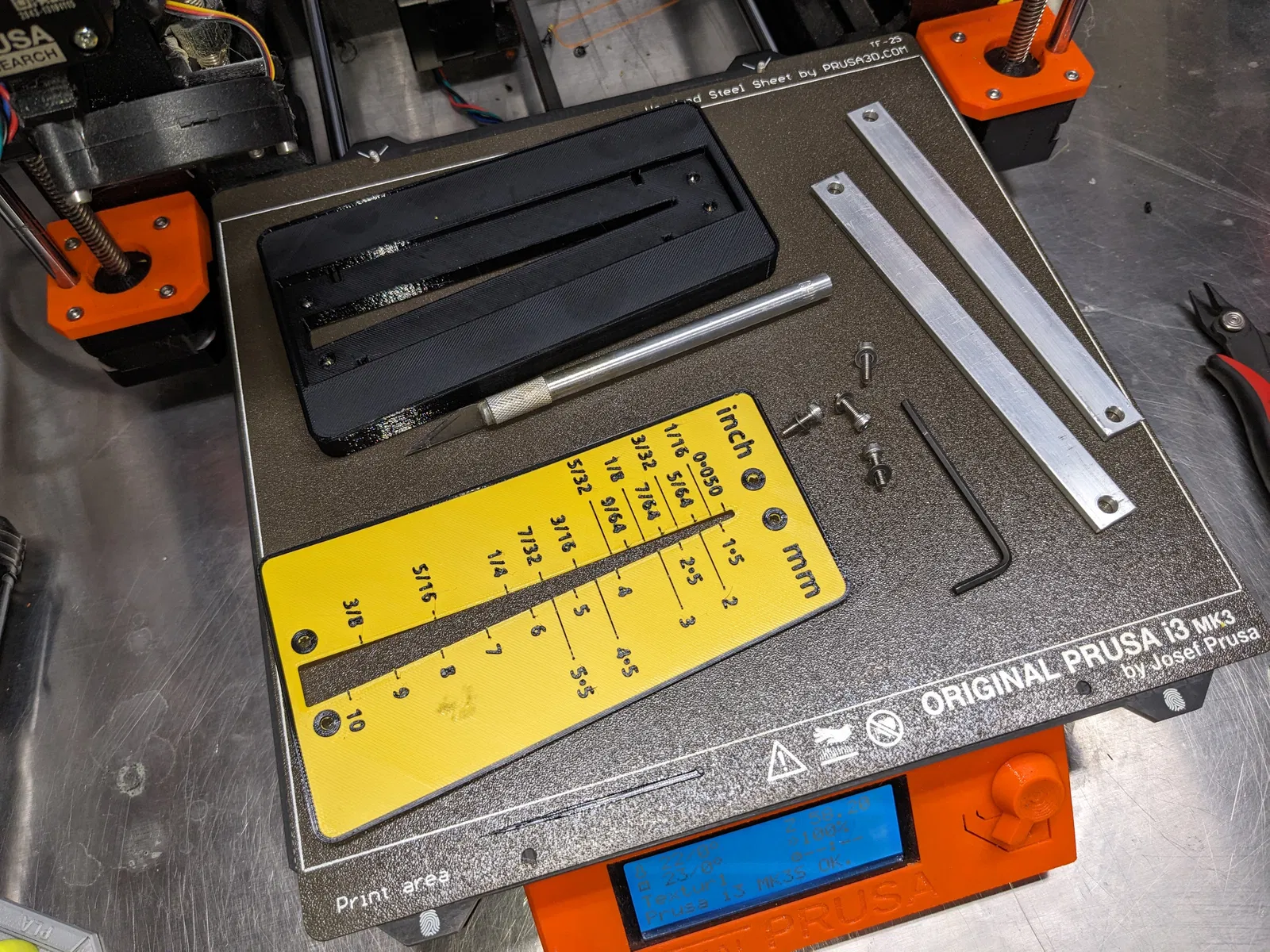

Lưu ý: Các lỗ trên hai bộ phận in đều được lấp đầy bằng vật liệu in tạm thời để có thể in được bộ Phôi (Base) mà không cần hỗ trợ, và để tăng độ bền cho bộ Tấm (Plate). Tui khuyên anh em nên làm sạch các lỗ bằng dao rạch giấy (xem hình), xoay lưỡi dao để gọt sạch vật liệu thừa. Làm cho cả hai mặt của mỗi lỗ để đảm bảo lỗ sạch sẽ. Hướng dẫn bên dưới giả định là anh em đã làm xong bước này.

1. Luồn bốn cái đai ốc vào các lỗ ở dưới đáy Bộ Phôi (Base); ấn chúng vào càng sâu càng tốt.

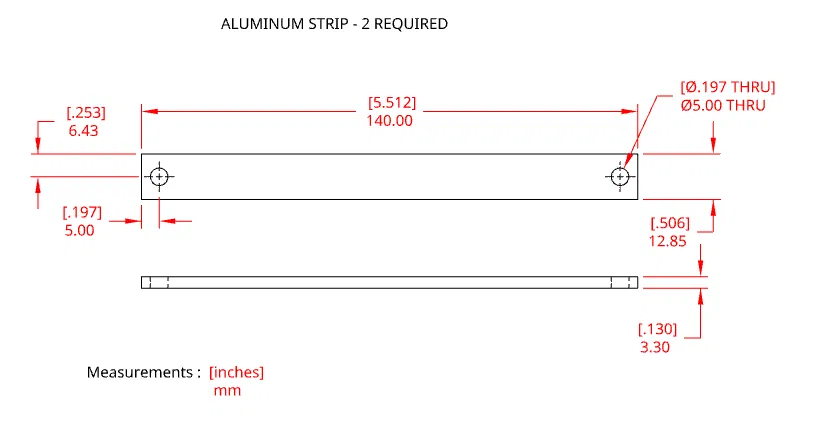

2. Chuẩn bị các thanh nhôm theo bản vẽ đi kèm (xem hình). Lưu ý là các lỗ trên thanh nhôm được làm to hơn cố ý - cái này để cho phép điều chỉnh vị trí thanh nhôm một chút.

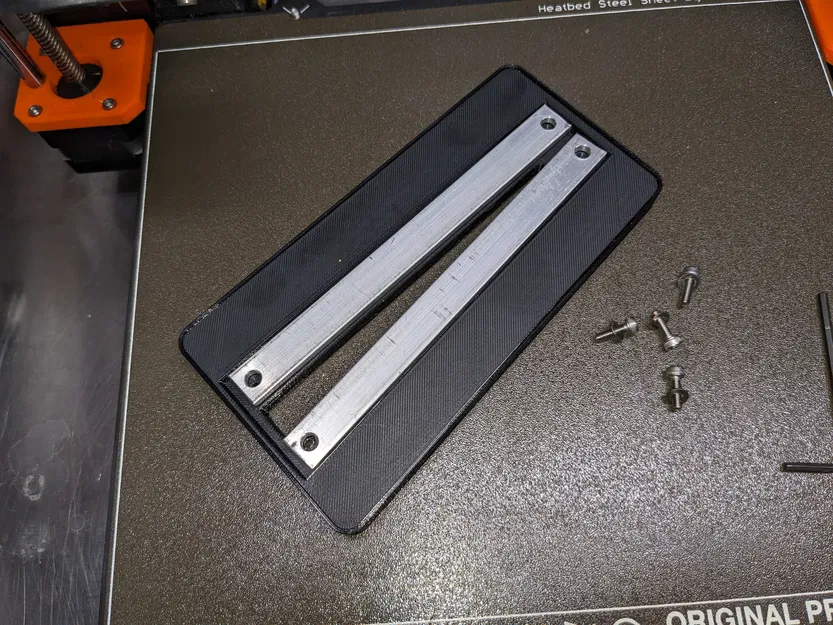

3. Đặt các thanh nhôm vào rãnh của Bộ Phôi, với các lỗ trên thanh nhôm thẳng hàng với các lỗ trên Bộ Phôi.

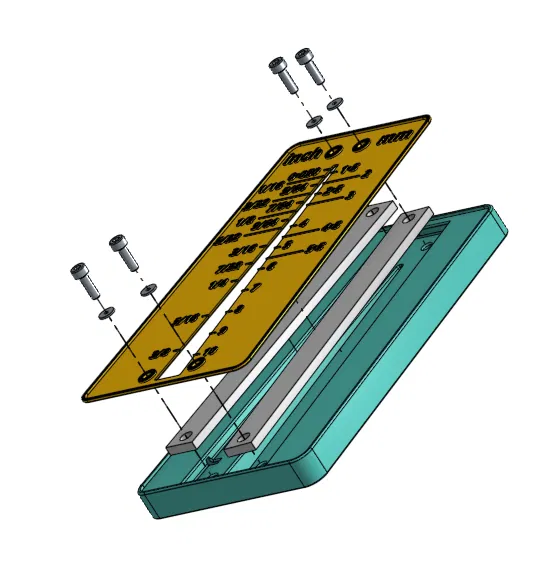

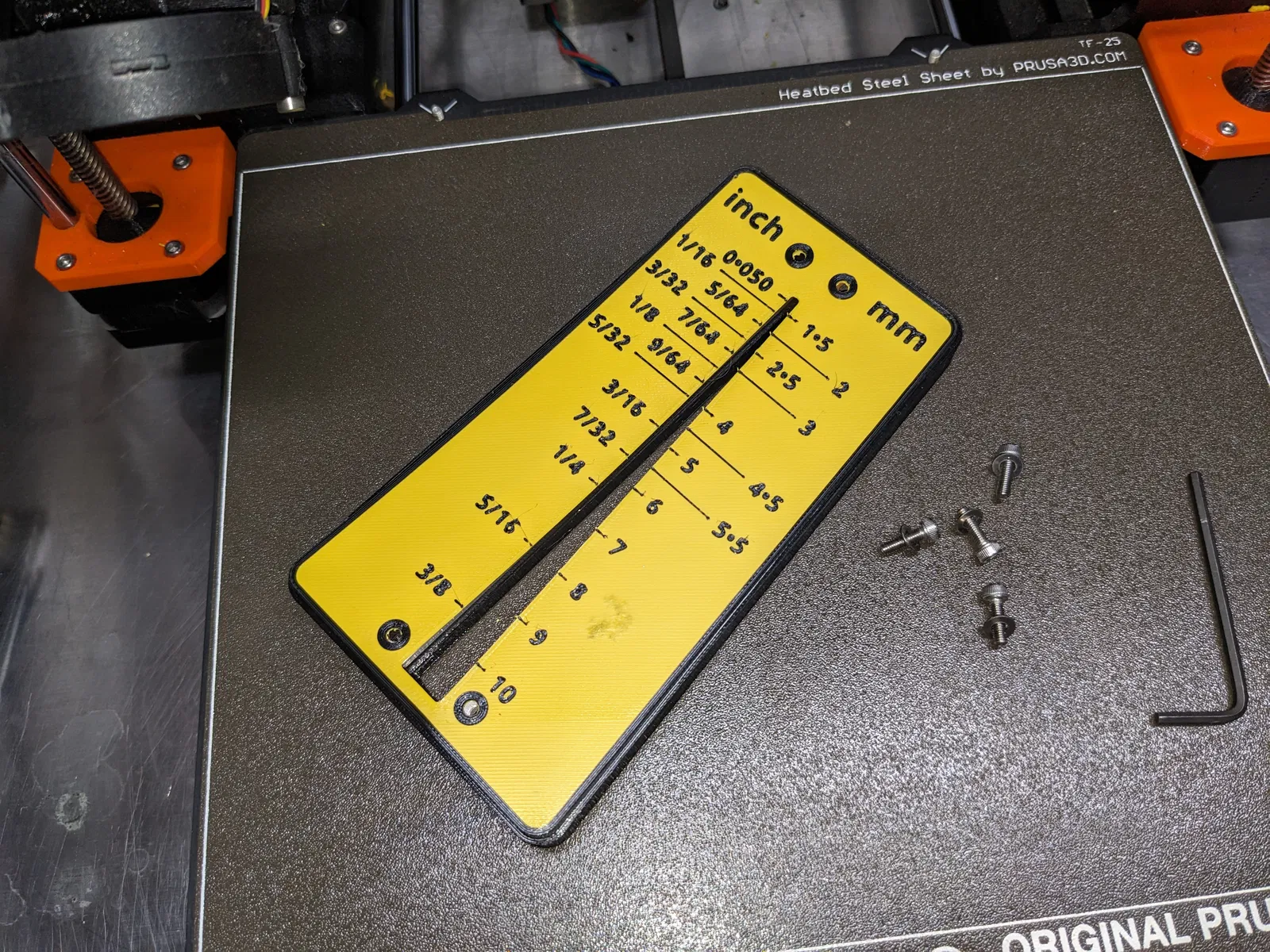

4. Đặt Bộ Tấm (Plate) lên Bộ Phôi, và luồn một con vít cùng vòng đệm vào mỗi trong hai lỗ ở bên trái (hệ inch). Siết ốc hơi lỏng thôi - chỉ đủ để giữ thanh nhôm tại chỗ. Điều chỉnh vị trí thanh nhôm ở bên trái (Inch) sao cho nó vừa ló ra ở khe chữ V trên Bộ Tấm, rồi siết chặt hai con vít bên trái để giữ Bộ Tấm chắc chắn. Lưu ý là có các rãnh ở dưới đáy Bộ Tấm - cái này là để có thể dùng tua vít nhỏ từ phía dưới để điều chỉnh vị trí thanh nhôm.
5. Luồn một con vít cùng vòng đệm vào mỗi trong hai lỗ bên phải (hệ mm), và siết ốc hơi lỏng như lúc trước - chỉ đủ để giữ thanh nhôm nhưng vẫn còn di chuyển được.
6. Hiệu chuẩn #1 : Dùng tua vít từ phía dưới, đẩy thanh nhôm bên phải ở vị trí trên cùng sang trái hết mức có thể. Luồn một cây lục giác 1/16" hoặc 1.5mm vào khe chữ V, và trượt cây lục giác lên trên cho đến khi vị trí của cây lục giác (góc trên "của hình lục giác") khớp với kích thước lục giác, di chuyển đỉnh của thanh nhôm nếu cần để cây lục giác vừa vào. Siết chặt con vít trên cùng bên phải nhưng chưa cần quá căng (chưa siết cứng!).
7. Hiệu chuẩn #2 : Luồn một cây lục giác 3/8" hoặc 10mm vào khe chữ V phía dưới, và dùng tua vít từ phía dưới đẩy thanh nhôm bên phải ở vị trí dưới cùng sang trái hết mức có thể. Sau đó trượt cây lục giác lên trên cho đến khi vị trí của cây lục giác (góc trên "của hình lục giác") khớp với kích thước lục giác, di chuyển đáy của thanh nhôm nếu cần để cây lục giác vừa vào. Siết chặt con vít dưới cùng bên phải nhưng chưa cần quá căng (chưa siết cứng!).

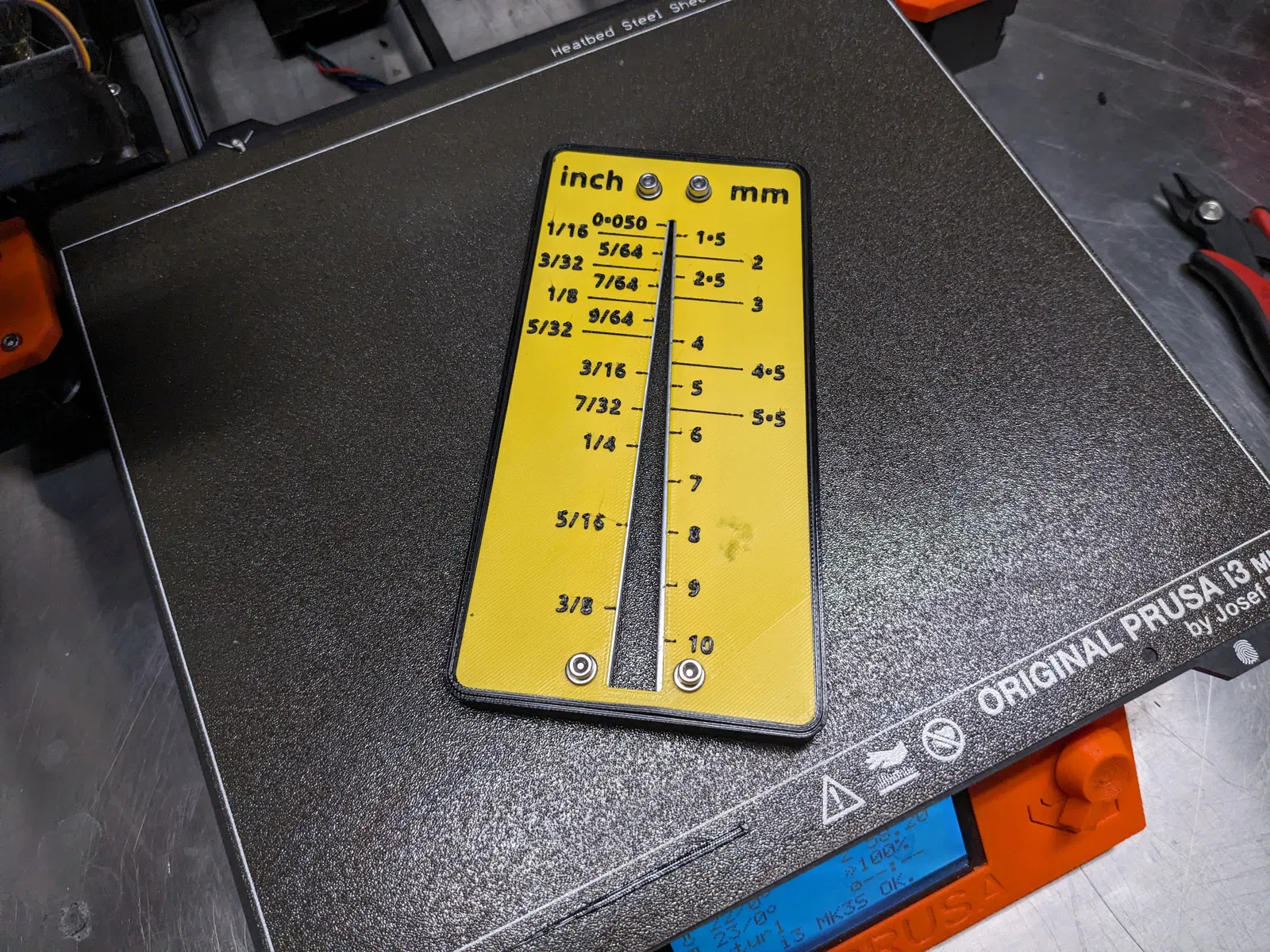

8. Cách sử dụng (và kiểm tra hiệu chuẩn) : Kiểm tra hiệu chuẩn bằng các cây lục giác có kích thước khác nhau bằng cách luồn từng cây vào khe chữ V và trượt cây lục giác lên trên cho đến khi nó dừng lại; vạch kẻ bên cạnh điểm dừng chính là kích thước của cây lục giác.
9. Giả sử việc kiểm tra hiệu chuẩn ở Bước 8 ổn thỏa, hãy siết chặt cả bốn con vít (nhưng đừng siết quá đà!).

Hướng dẫn in

In bằng PETG sử dụng các file 3mf được cung cấp; hoặc nếu không thì:

Bộ Phôi (Base) :

• Độ cao lớp 0.2mm
• 2 lớp biên
• 10% lớp ruột dạng rectilinear

Bộ Tấm (Plate) :

• Độ cao lớp 0.2mm
• 2 lớp biên
• 0% lớp ruột
• in 2 màu bằng cách chuyển đổi filament

CAD

Các file CAD 3D OnShape cho cái này đây:

https://cad.onshape.com/documents/fa2aa4a1eb8b57beeaea3386/w/178a1c727a6ced77f4c883e9/e/f0fdada57583265e016e3a1b?renderMode=0&uiState=65874a66ab775a68fa2f2564
