Khớp nối Rzeppa mini tốc độ không đổi cho fischertechnik

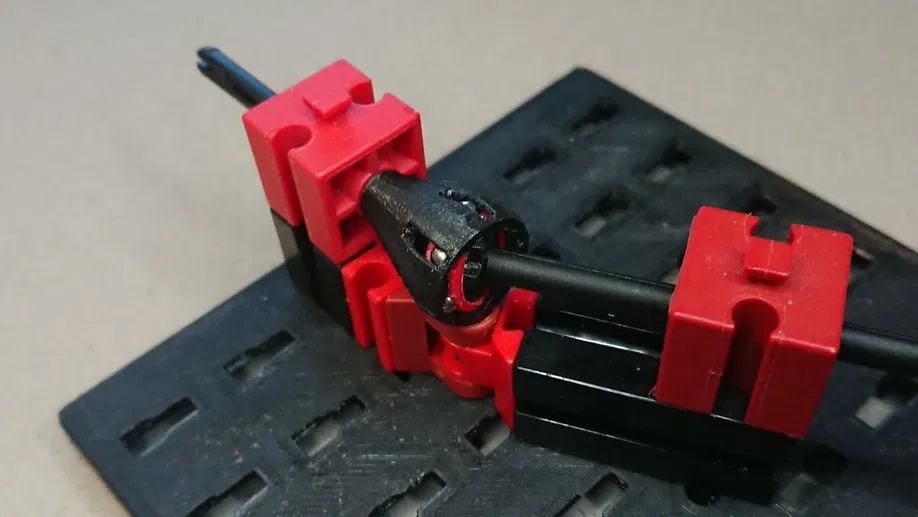

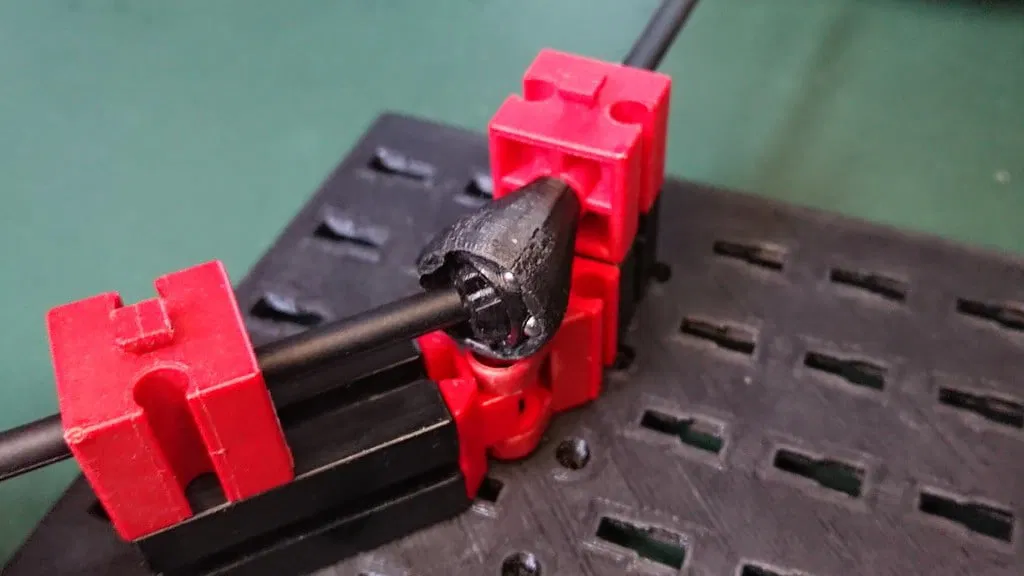

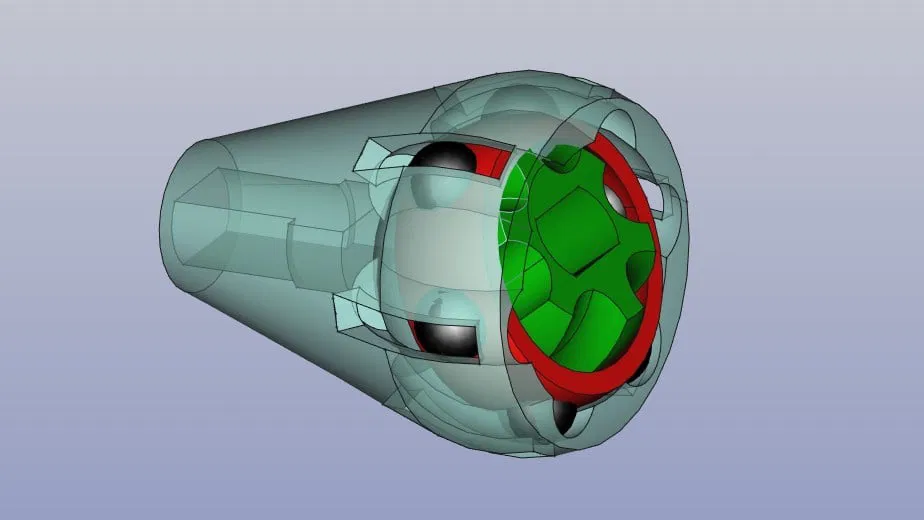

Một khớp nối Rzeppa khớp tốc độ không đổi hoạt động với đường kính chỉ 15 mm và các đầu nối cho trục kẹp fischertechnik 4 mm (Rastachsen).

Cần sáu viên bi thép 3 mm, tôi lấy của tôi từ aliexpress. Để xử lý sau in, bạn sẽ cần một mũi khoan 3 mm, một dũa tròn 3 mm, một dũa phẳng và một dụng cụ dũa Dremel đầu tròn với đường kính khoảng 5 mm.

Tất cả các bộ phận phải được in rất chính xác và xử lý sau in để loại bỏ mọi sợi filament thừa và làm cho chúng hoạt động trơn tru nhất có thể.

In tất cả các bộ phận như đã cung cấp, với chiều cao lớp 0.12 mm trở xuống, 100% độ đặc, sử dụng brim nếu cần.

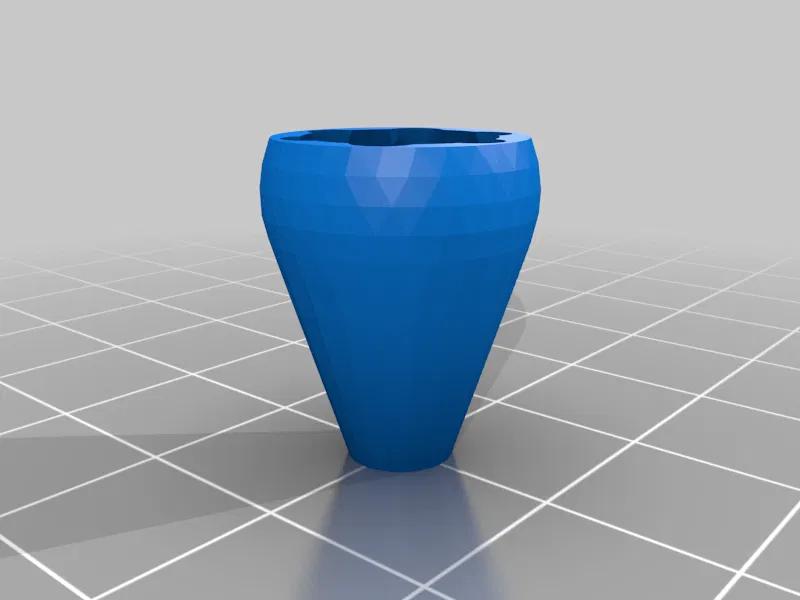

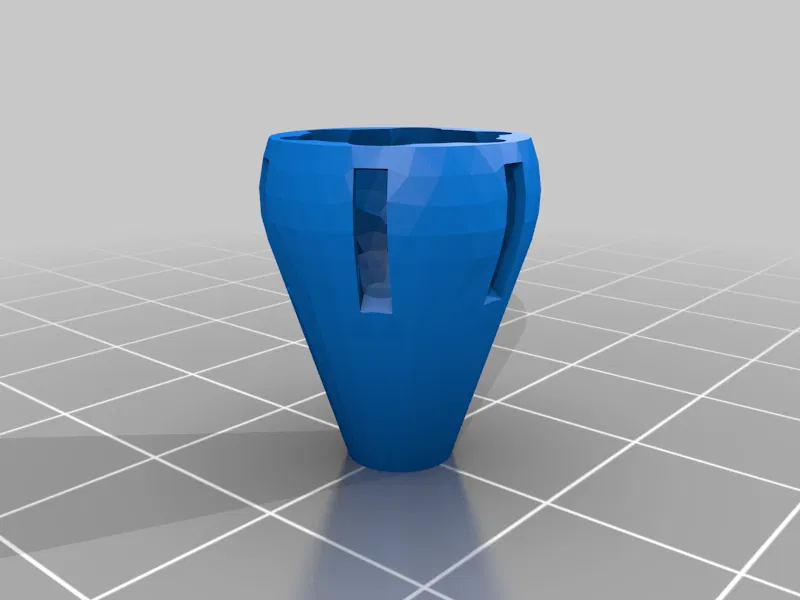

Đường bao ngoài có hai phiên bản. Phiên bản có rãnh thì hay vì bạn có thể thấy cơ chế hoạt động và dễ lắp ráp cũng như tháo rời hơn, nhưng phiên bản kín thì chắc chắn hơn và có thể in tốt hơn.

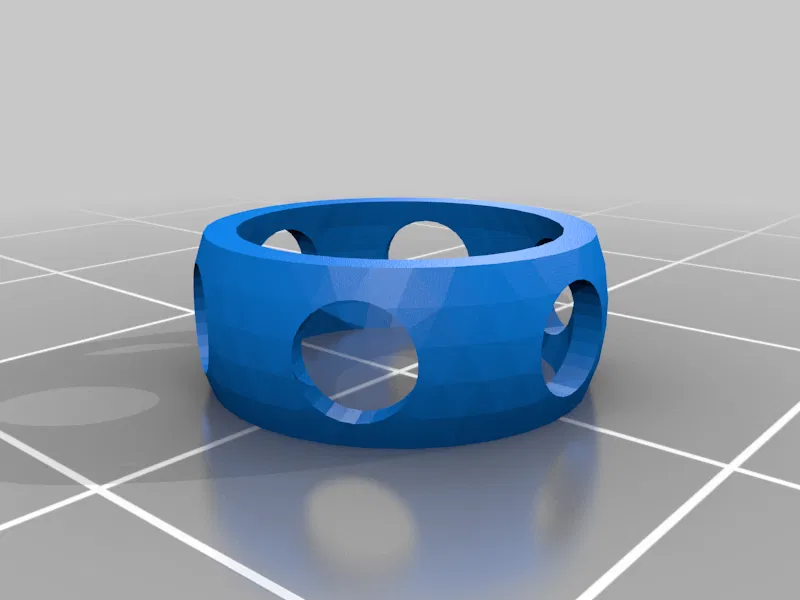

Lồng là bộ phận yếu nhất của thiết kế, hãy in nó bằng PETG ở nhiệt độ cao để có độ bền tối đa. Hãy xử lý nó thật cẩn thận trong quá trình lắp ráp, khi bạn phải di chuyển nó vào vị trí để lắp các viên bi. Tuyệt đối không kéo nó ra khỏi bên trong lỗ, luôn đẩy nó từ bên ngoài, nếu không nó có thể bị gãy giữa hai lỗ. Đây là lý do tại sao lồng ngoài có rãnh dễ lắp ráp hơn nhiều.

Xem video để biết cách xử lý sau in và lắp ráp.
