Lõi con lăn bàn cưa có thể mở rộng (cập nhật 2023-12-30)

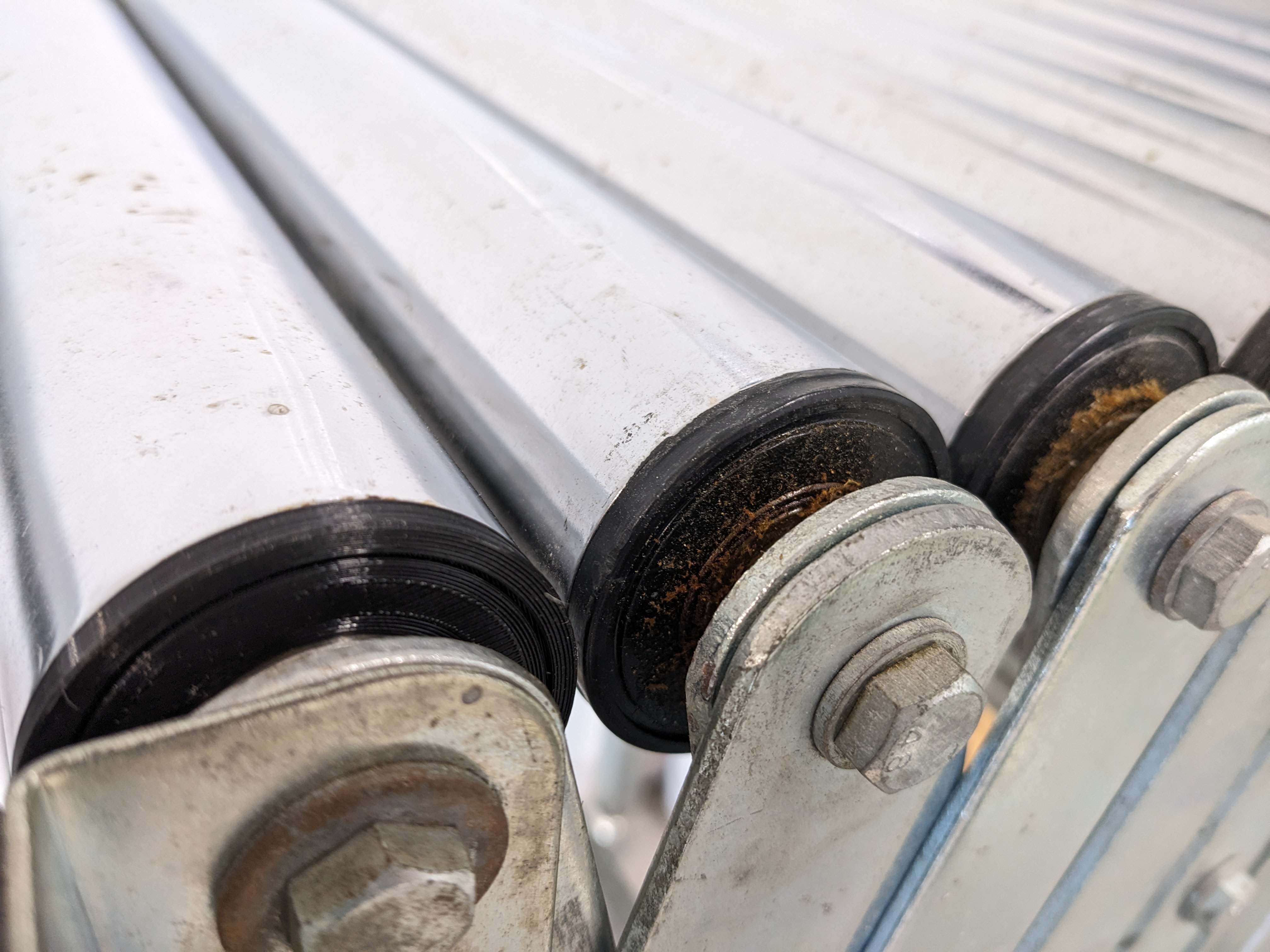

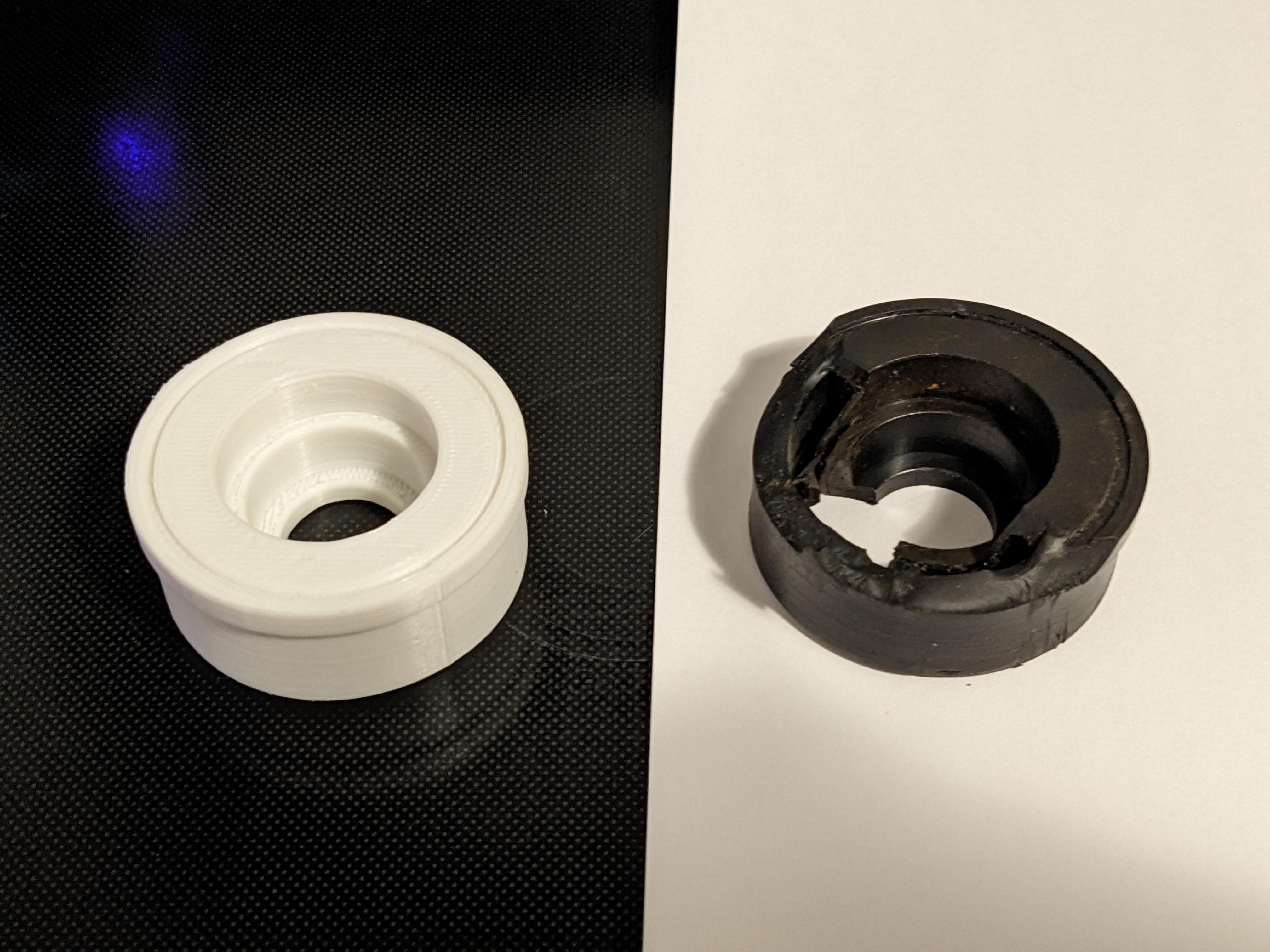

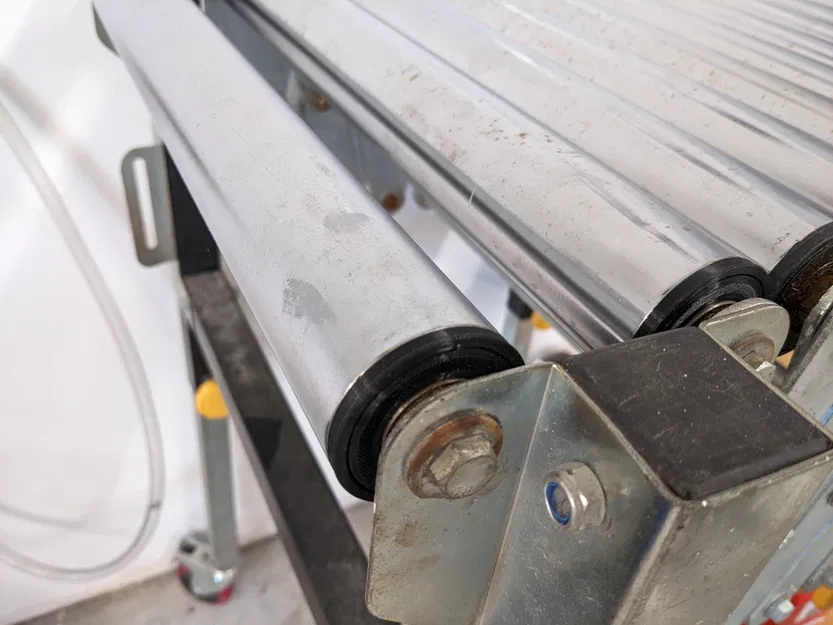

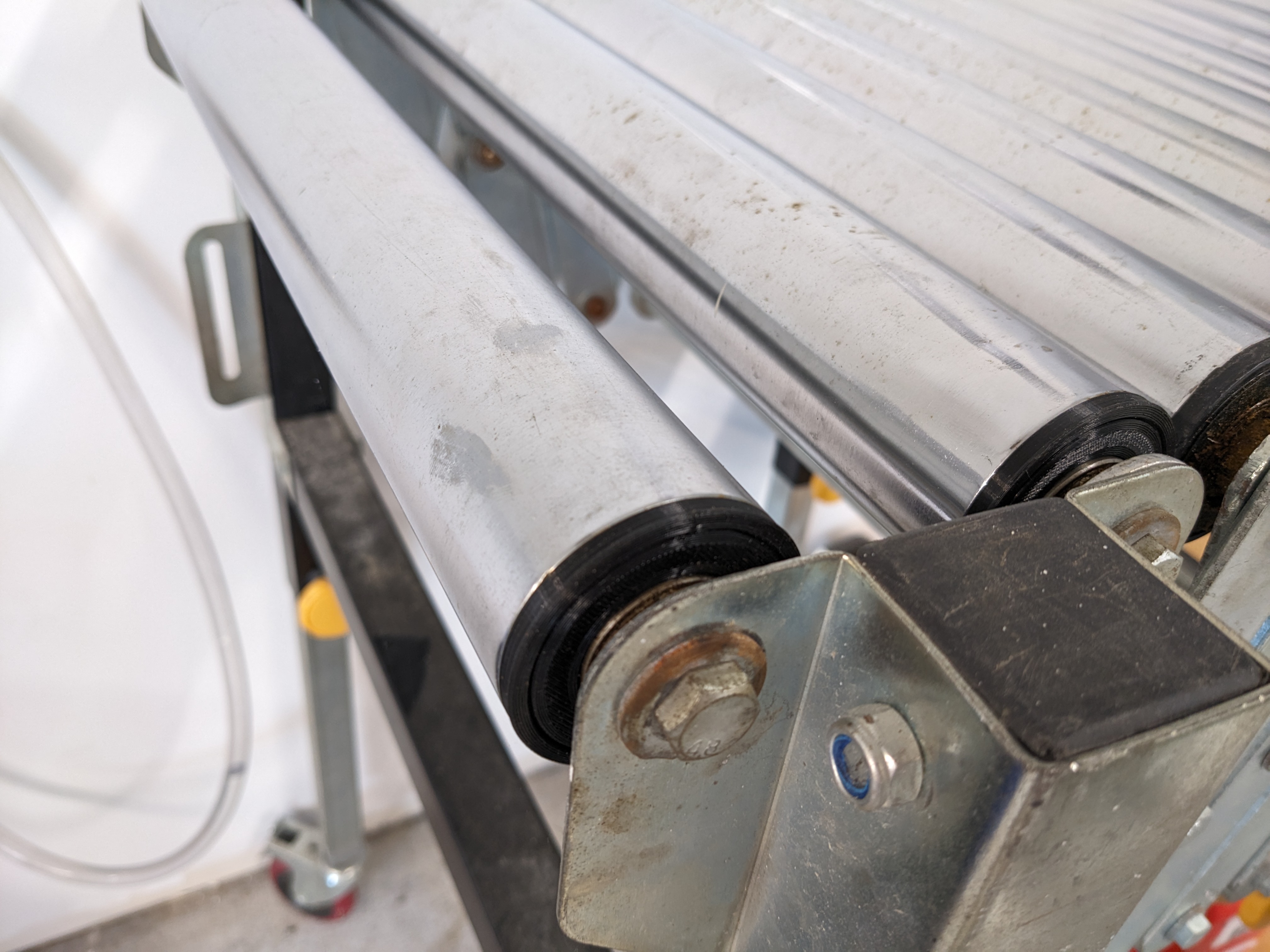

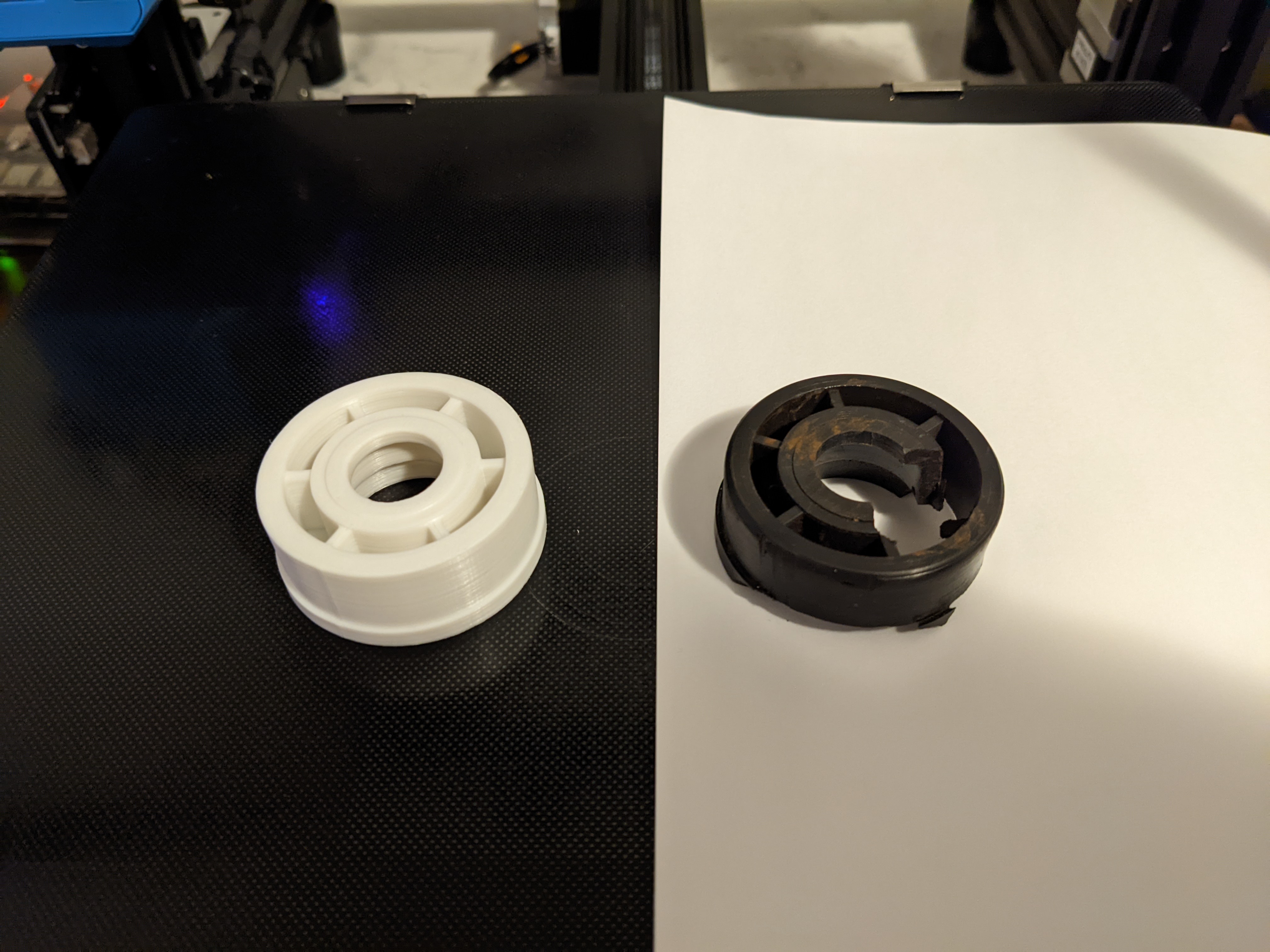

Cập nhật - Nên dùng phiên bản (v2) vì nó có kích thước chuẩn, còn phiên bản (v1) hơi sai một chút. Tôi cũng đã thêm phần vát cạnh cho bản (v2) để dễ lắp vào con lăn hơn. 3 ảnh cuối cho thấy bản (v2) được lắp vào hai con lăn bên trái, ảnh cuối cùng hiển thị bộ phận in bên trái và con lăn gốc bên phải.

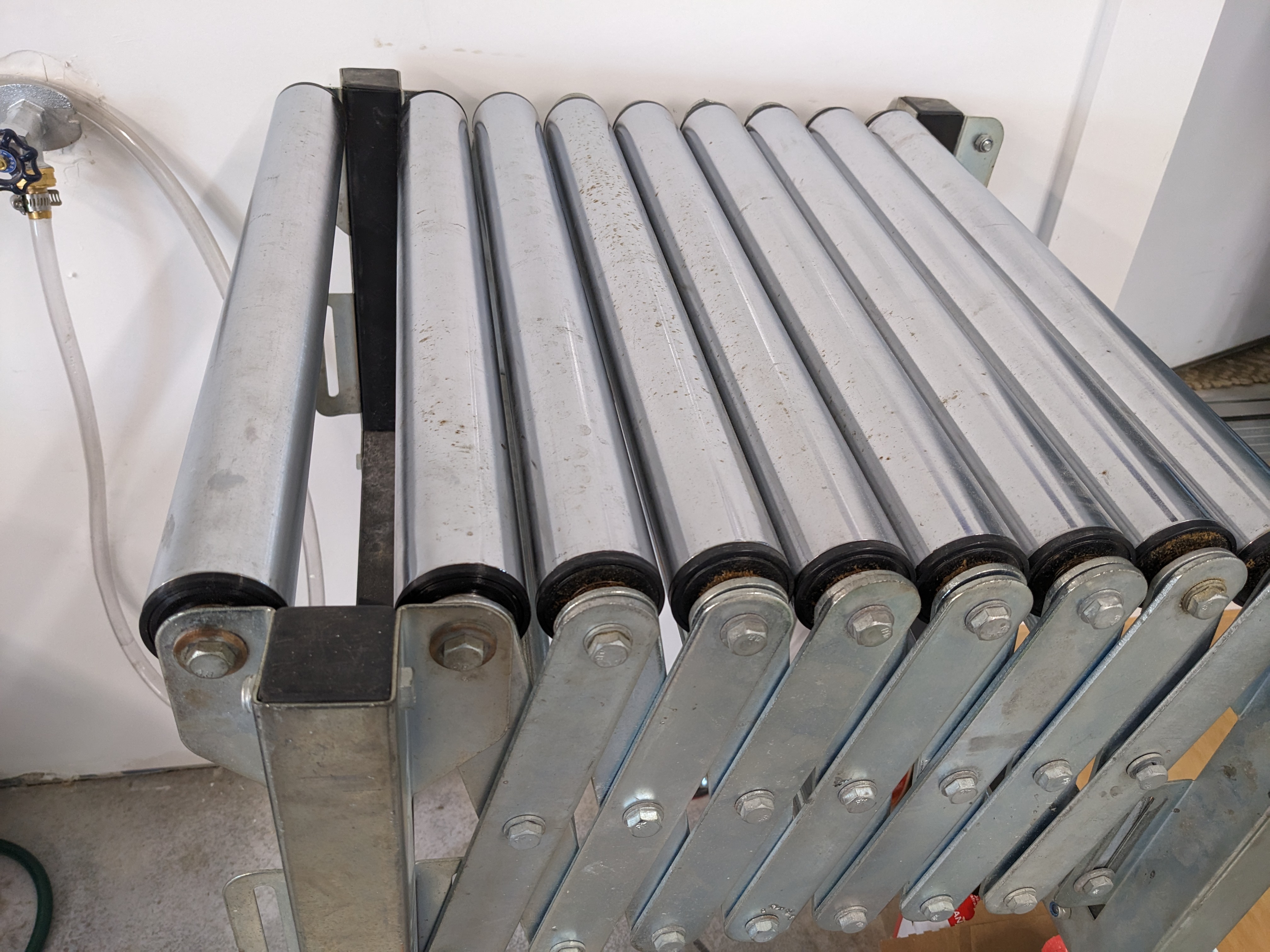

Bố vợ tôi có một cái bàn đỡ có thể mở rộng để đỡ các khúc gỗ dài sau khi cắt ra khỏi máy cưa bàn. Về cơ bản nó gồm bốn chân có bánh xe, nối với nhau bằng một loạt khớp cắt kéo có con lăn ở trên cùng. Nó khá vững khi mở rộng nhưng lại dễ bị đổ khi thu gọn lại. Có lần nó bị đổ và bộ phận nhựa định tâm con lăn trên ổ bi đã bị gãy ở một trong các con lăn ở đầu. Tôi đã tận dụng cơ hội này để học OpenSCAD vì nó về cơ bản là một loạt hình trụ được gia cố bằng 6 cánh tỏa tròn.

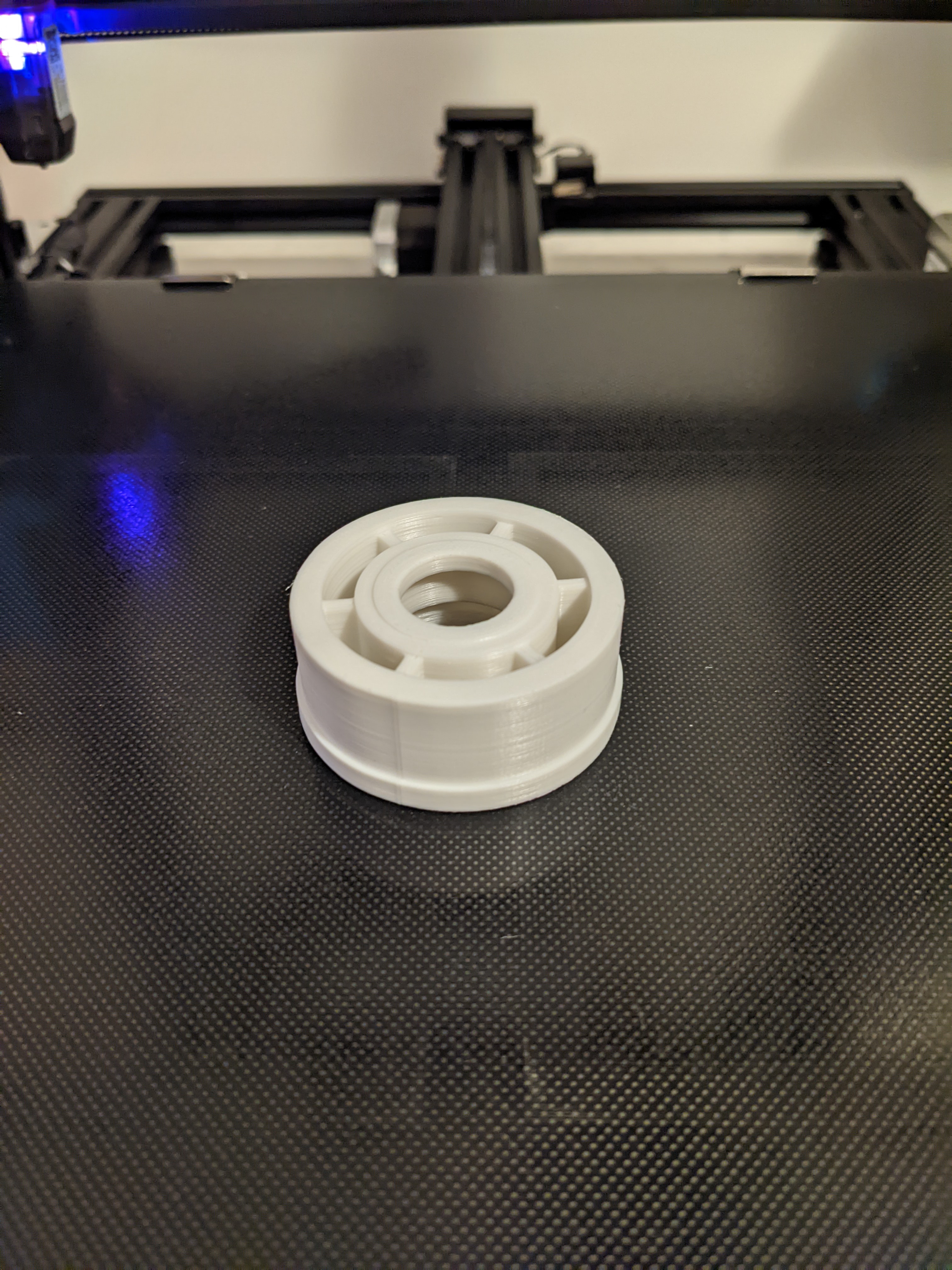

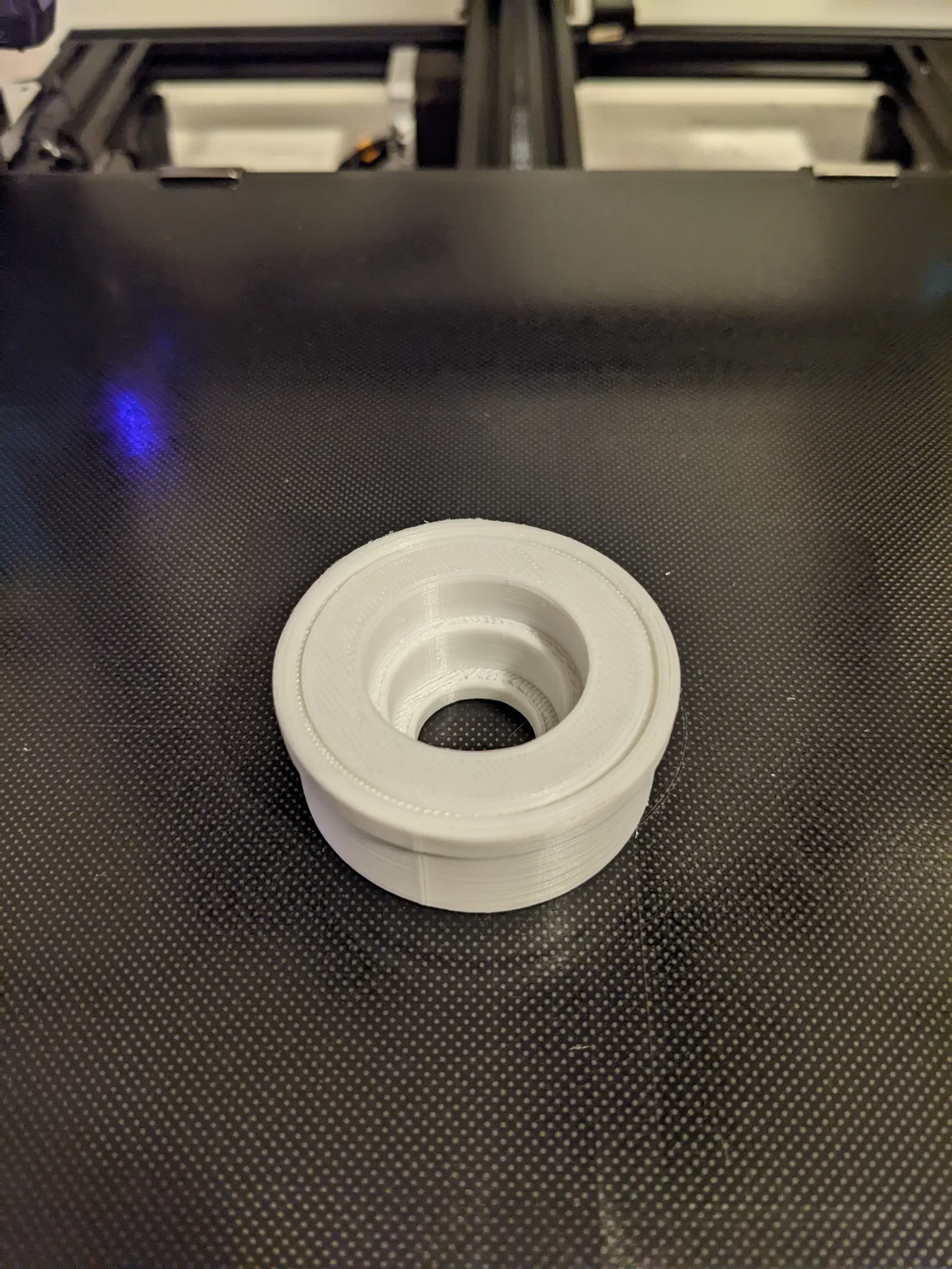

Tôi đã in bằng PLA trên máy CR-10 V3 ở nhiệt độ 200C/50C với cài đặt mặc định cộng thêm phần hỗ trợ. Phần hỗ trợ có thể hơi khó gỡ, tôi khuyên bạn nên dùng một chiếc kìm mũi nhọn để giữ và xoay.

Bàn đỡ con lăn này được bán dưới nhiều thương hiệu khác nhau nên tôi nghĩ nó có thể hữu ích cho người khác. Lần tới khi ghé thăm và lắp được bộ phận này, tôi sẽ cập nhật ảnh.
