Vỏ case tối giản cho Heltec LoRa32

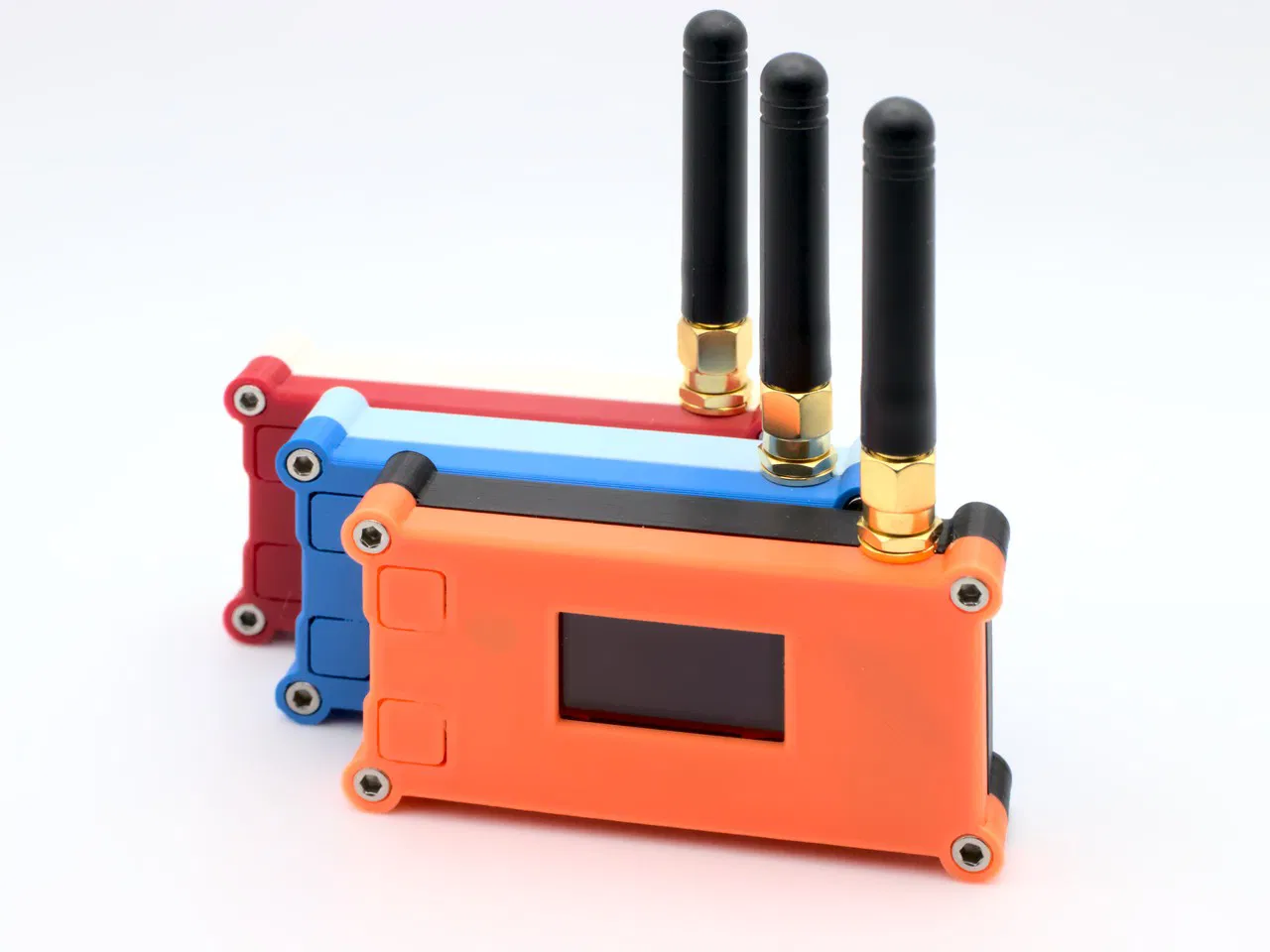

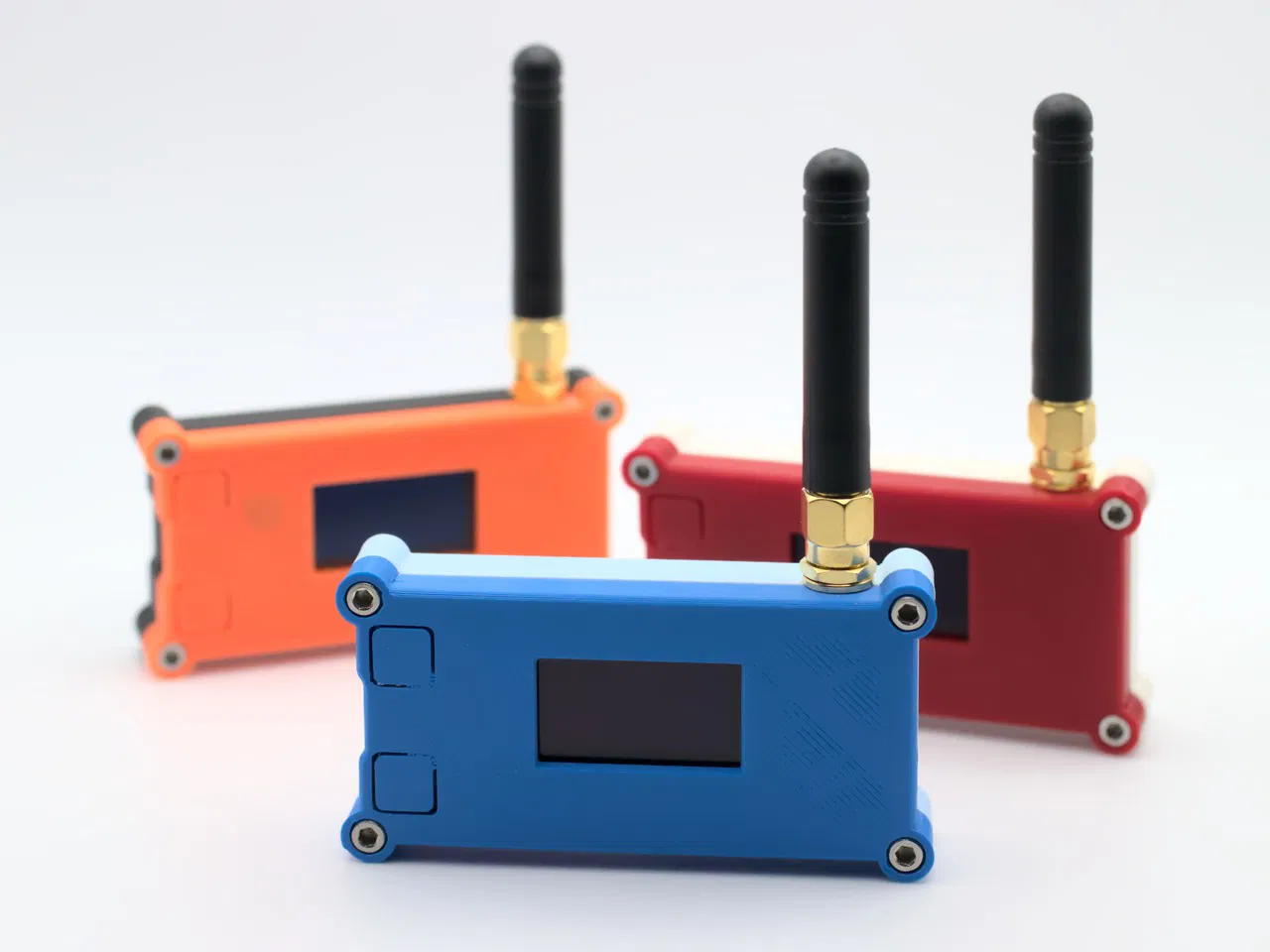

Mình đang tìm một cái case tối giản cho module Heltec LoRa 32. Những cái mình tìm được thì hoặc là có chỗ cho pin LiPo với công tắc nguồn, hoặc là không được thiết kế cho ăng-ten LoRa loại mới có vỏ bọc, hoặc là module không lắp vừa khít. Thế nên mình quyết định tự làm một cái case cho riêng mình. Đây là thành quả đây. 🙂

Danh sách vật liệu

• Cái bản in này, tất nhiên rồi
• Module Heltec LoRa 32 (có ăng-ten vỏ bọc)
• 4 con Vít đầu chìm M2.5 x 10
• Tùy chọn: 4 con Ốc ren M2.5 (dài 5.7mm)

In ấn

Mình dùng PLA, nhưng bạn có thể dùng bất kỳ vật liệu tiêu chuẩn nào. Tuy nhiên mình khuyên không nên dùng sợi kim loại, vì nó có thể gây nhiễu cho ăng-ten WiFi/BT bên trong. Nếu bạn có ý định dùng ốc ren, hãy chọn vật liệu phù hợp nhé.

Mình in với độ phân giải 0.2mm, không dùng raft và không cần support.

Nếu bạn dùng ốc ren, chỉ cần dùng lực nhẹ nhàng khi ấn chúng vào các lỗ tương ứng. Các thành case khá mỏng manh, nếu bạn dùng lực mạnh quá, chúng có thể bị phồng ra và trông xấu đi. Nhìn chung mình khuyên là không nên dùng ốc ren, trừ khi bạn biết là mình sẽ mở case ra thường xuyên.

Lắp ráp

• Ấn 4 con ốc ren vào phần đáy (nếu có).
• Kết nối cáp ăng-ten vào module Heltec.

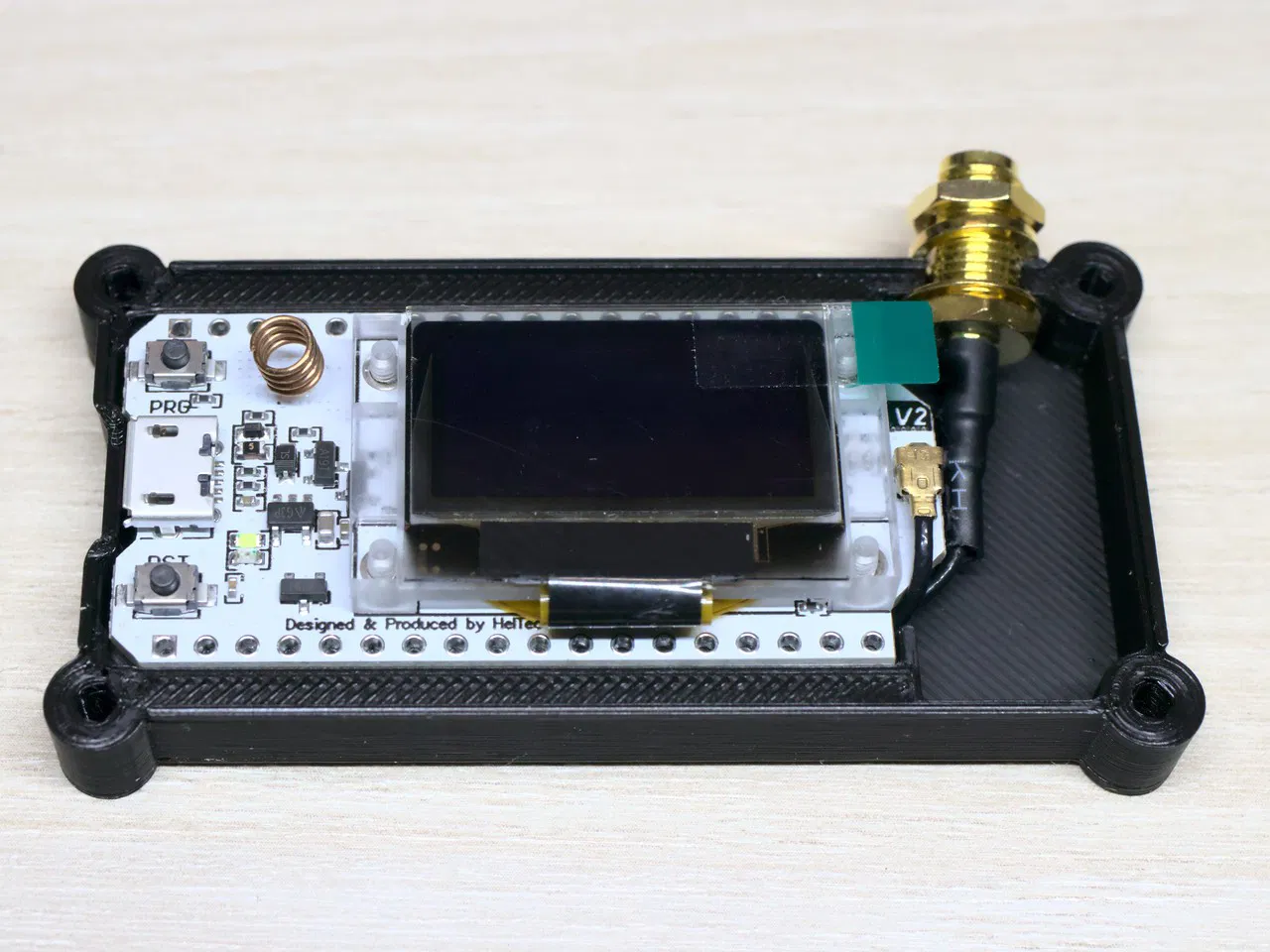

• Đặt module Heltec vào phần đáy.
• Chuẩn bị cáp ăng-ten, nhưng chưa lắp chặt vội.
• Đừng quên gỡ lớp phim bảo vệ trên màn hình OLED nha. 😉
• Đặt nắp trên vào phần đáy. Cẩn thận nha: ăng-ten WiFi/BT bên trong và màn hình OLED rất dễ gãy nếu bạn dùng lực mạnh quá.
• Dùng vít để đóng case lại.
• Giờ thì vặn chặt đầu nối ăng-ten vào case.

Các phiên bản khác

Sản phẩm này có một vài lựa chọn cho phần nắp trên và đáy:

• Phần đáy tiêu chuẩn (không dùng ốc ren)
• Phần đáy cần dùng ốc ren M2.5
• Phần nắp trên tiêu chuẩn
• Phần nắp trên có thêm lỗ cho ăng-ten WiFi/BT
• Phần nắp trên không có cửa sổ OLED (trong trường hợp bạn làm gãy hoặc không cần OLED)
• Phần nắp trên không có bất kỳ lỗ nào (không có OLED, không có nút bấm, không có ăng-ten WiFi/BT)

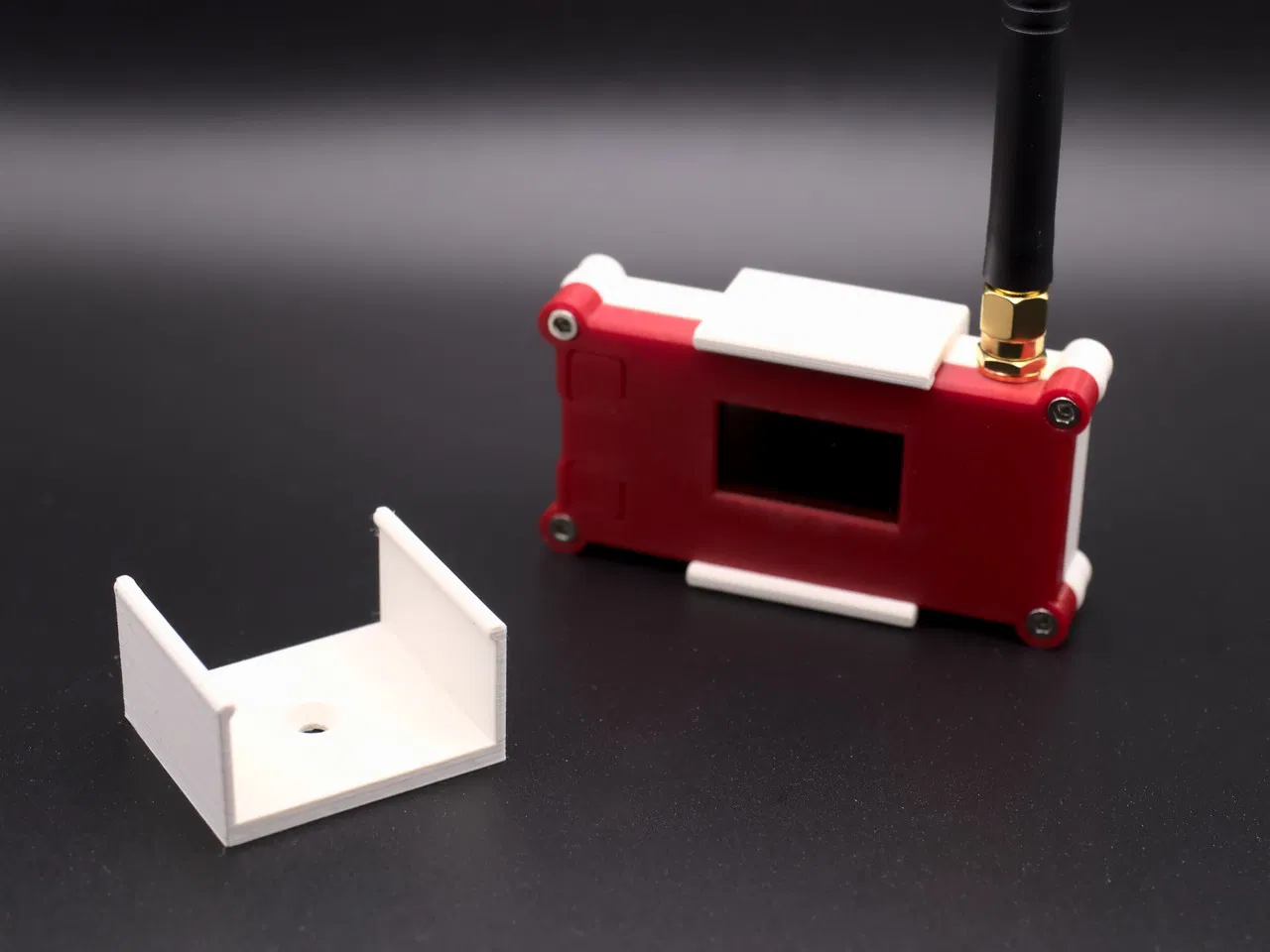

Ngoài ra còn có một cái kẹp để treo thiết bị lên tường.

Tuyên bố miễn trừ trách nhiệm

Như đã đề cập ở trên, ăng-ten WiFi/BT bên trong và màn hình OLED rất dễ gãy. Mình không chịu trách nhiệm cho bất kỳ hư hỏng nào gây ra do sử dụng case này. Nếu bạn muốn an toàn nhất, có một phiên bản với ăng-ten WiFi/BT hở ra nữa đó.
