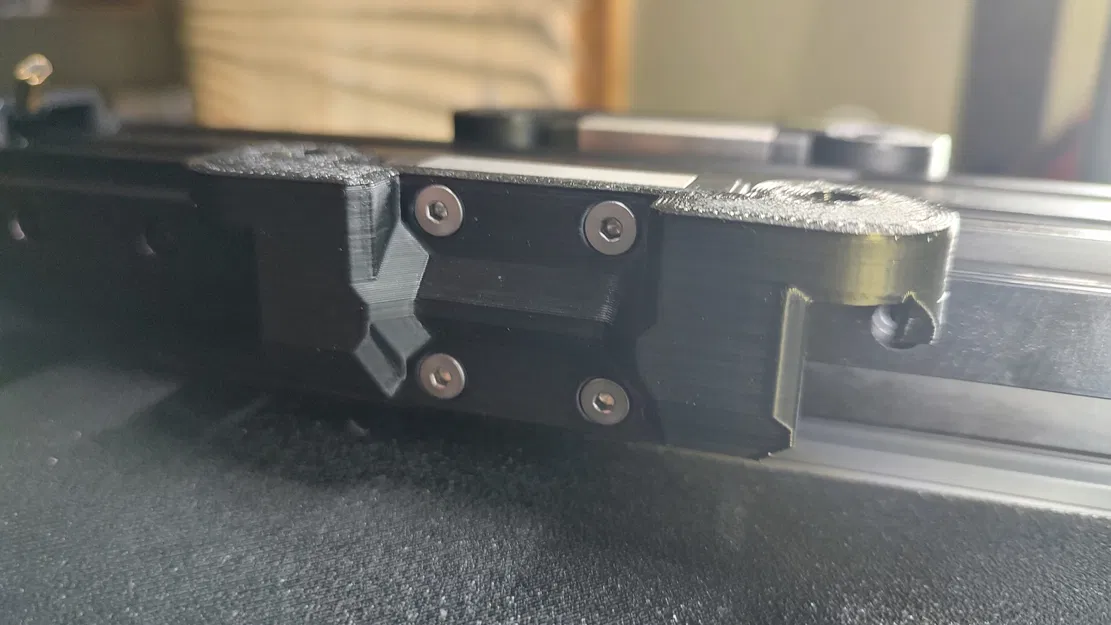

Adapter ray kép trục Y cho Ender 3 v2

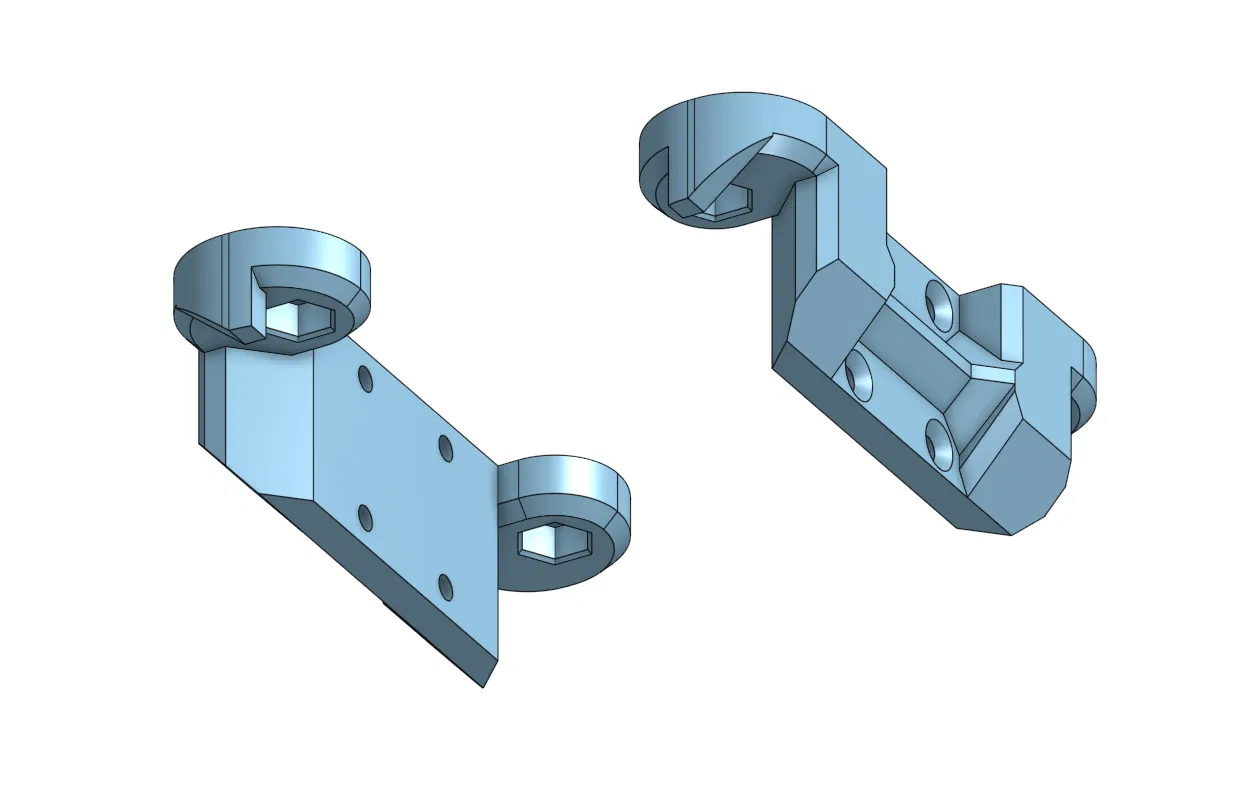

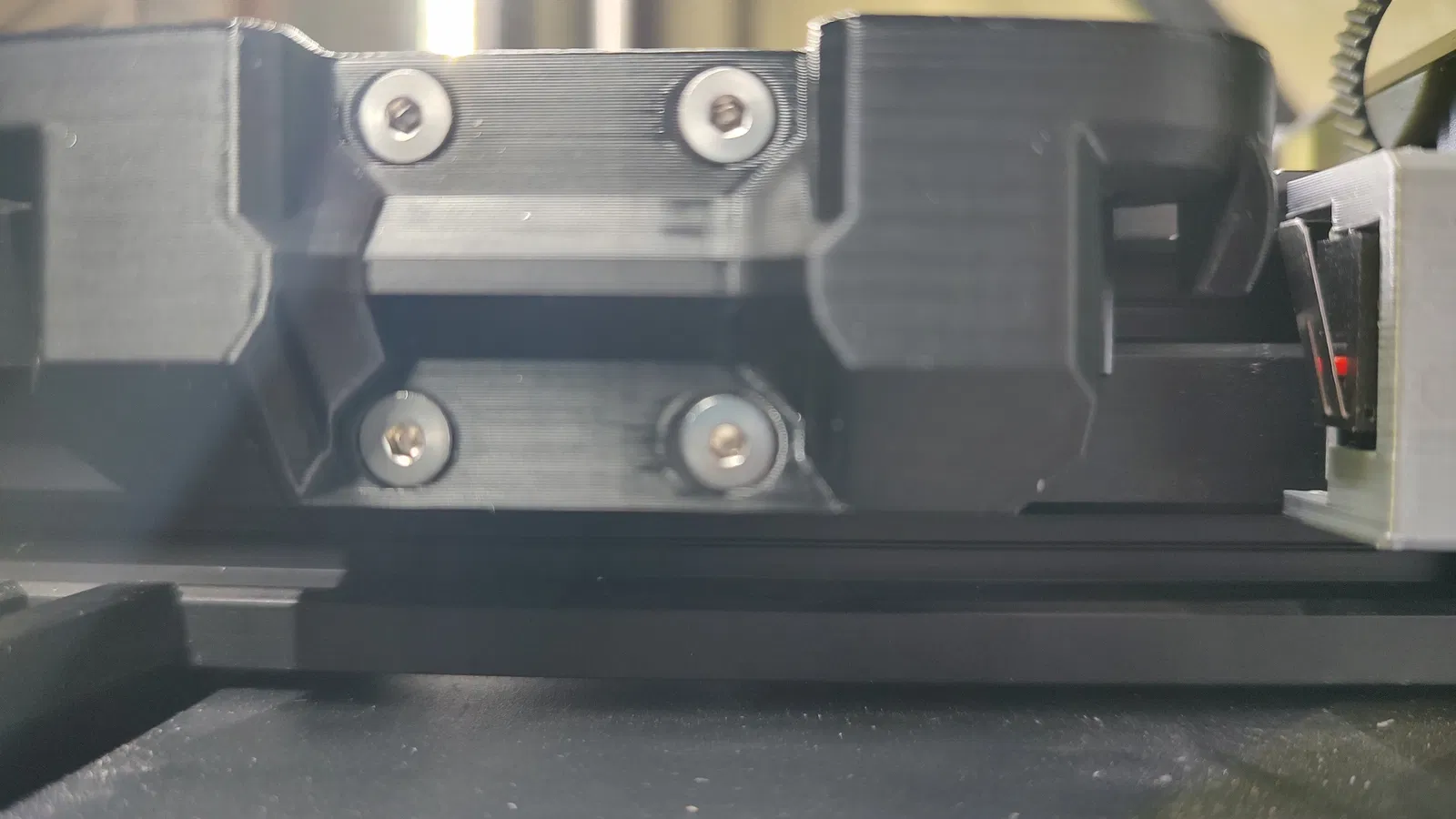

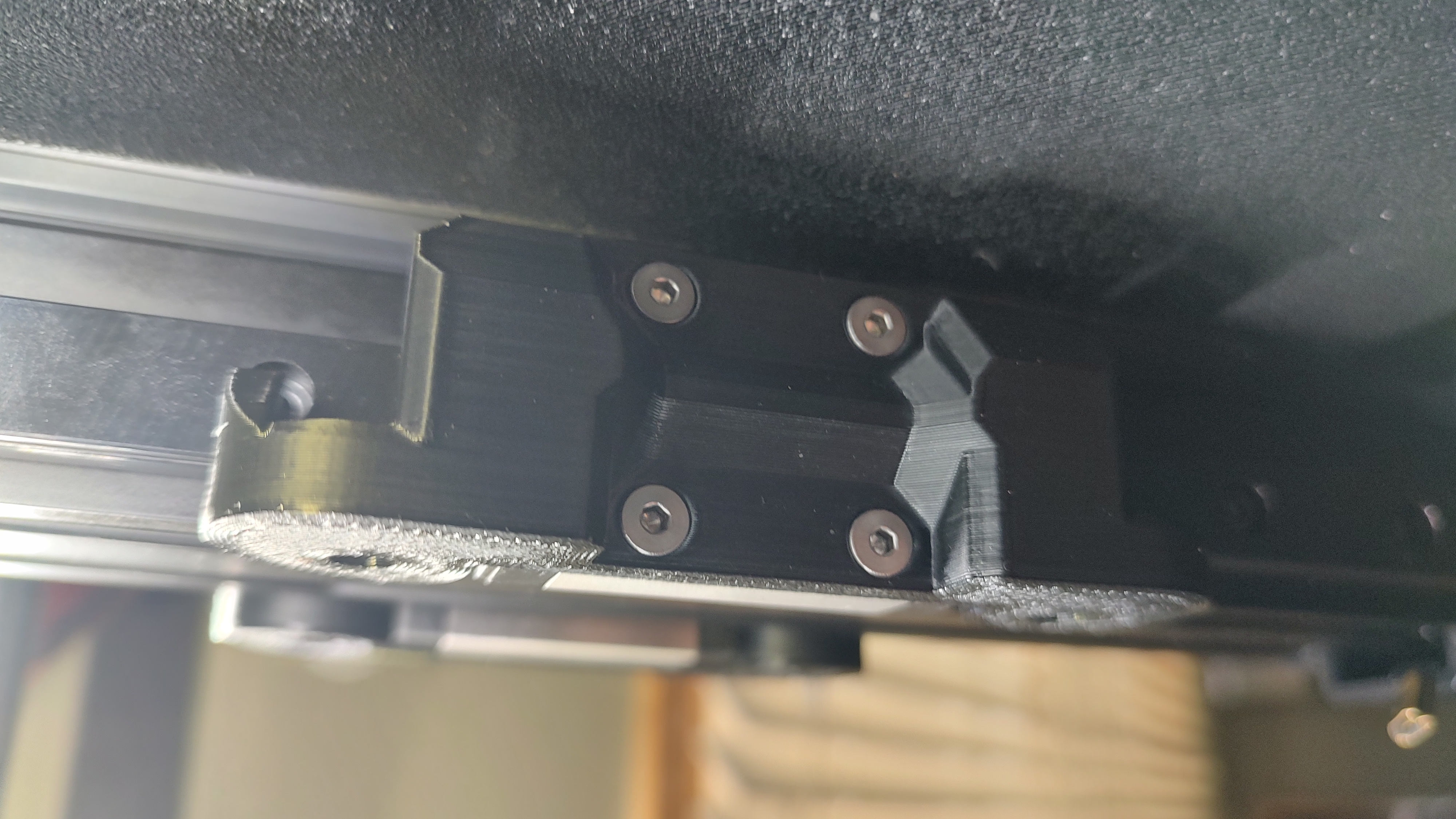

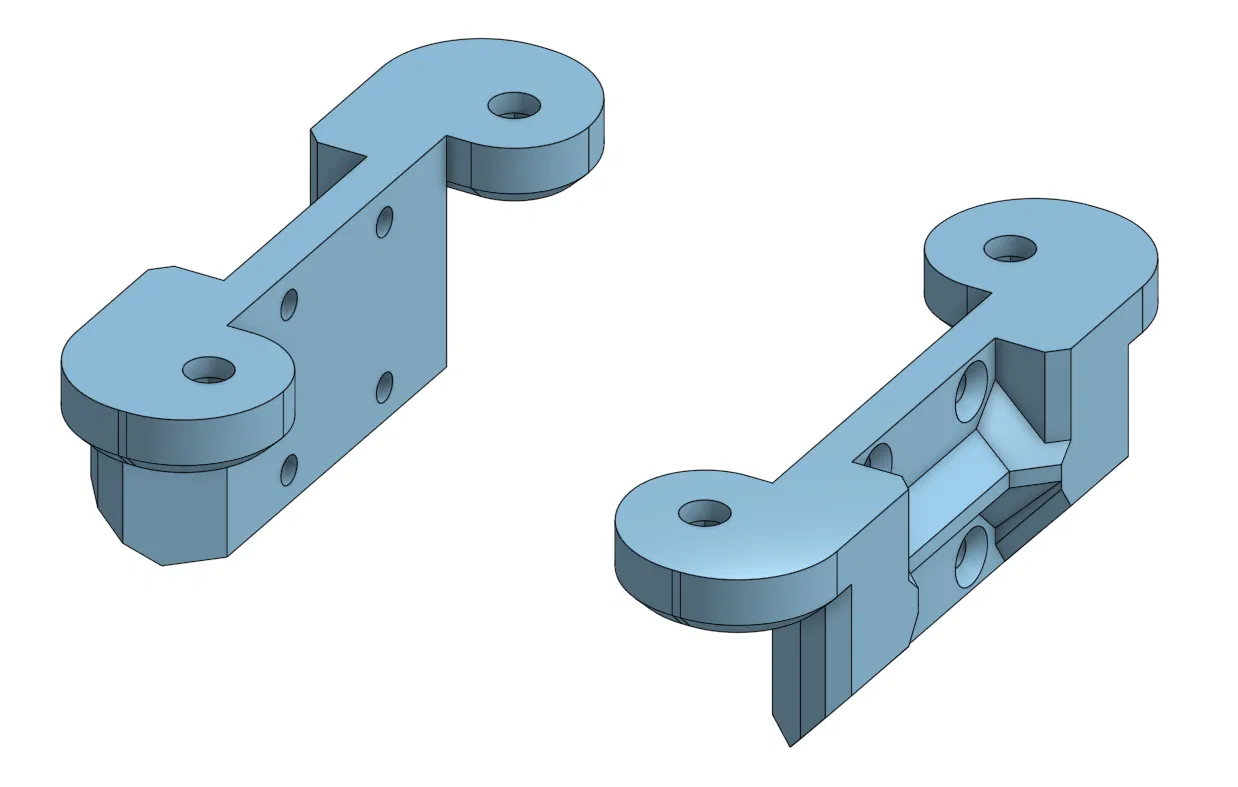

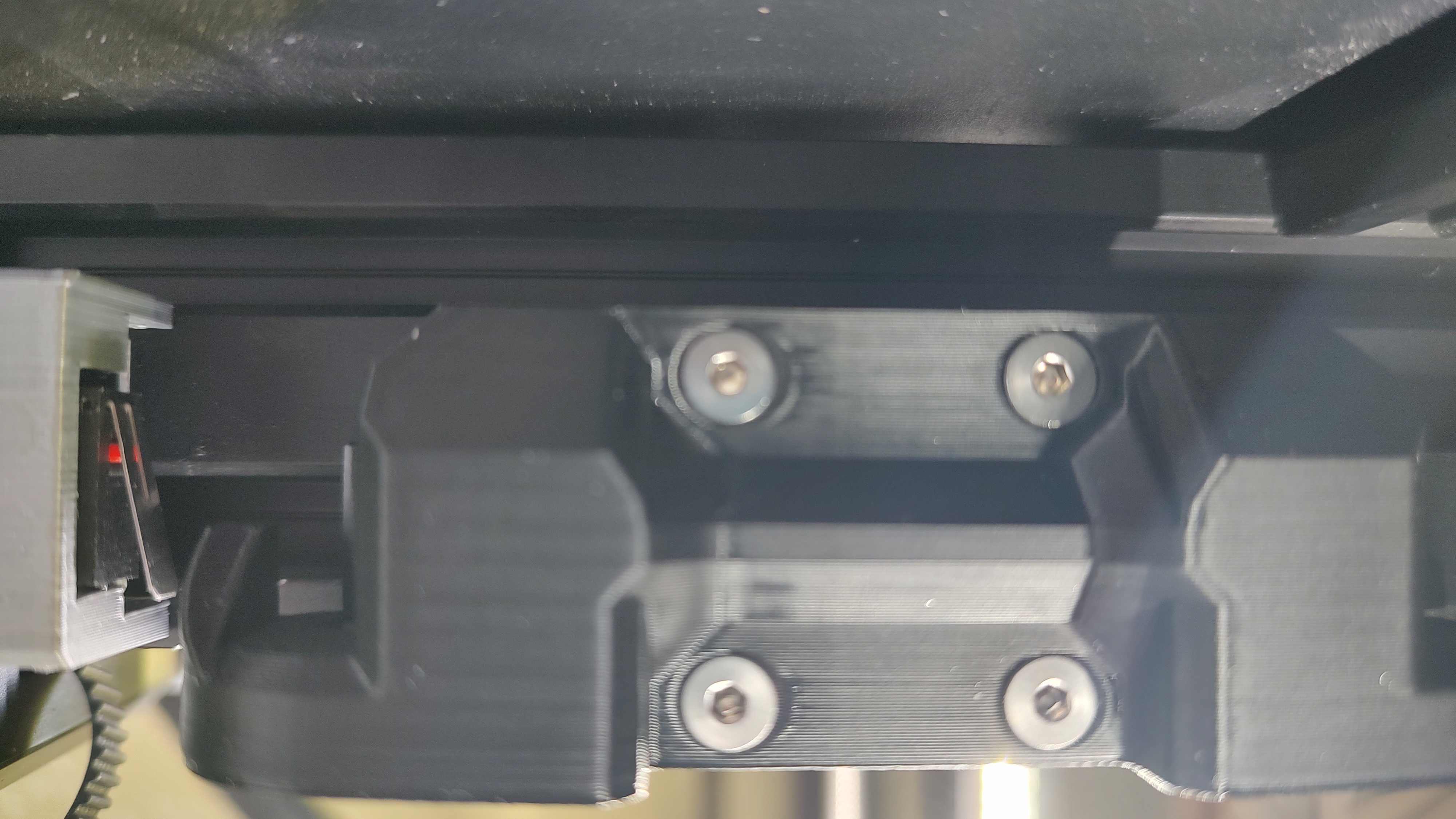

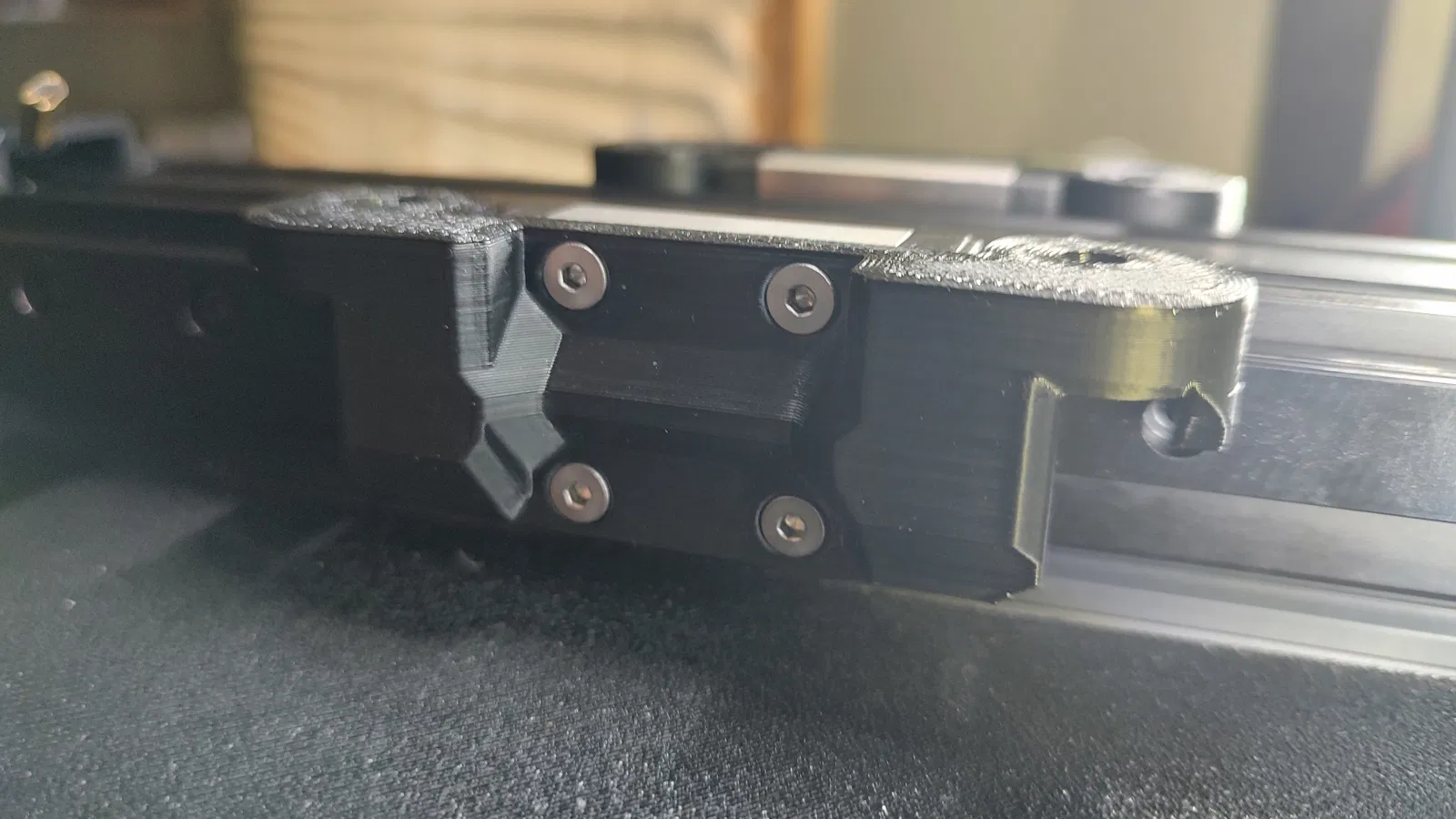

Tôi thiết kế cái adapter này để gắn cho trục Y của Ender3 V2 của tôi, đồng thời giữ cho bàn Y càng gần với chiều cao ban đầu càng tốt. Cái này chỉ phù hợp với những bàn Y đã được khoét lỗ cho trục Y 40mm của V2. Bộ phận này được thiết kế để hoạt động với thông số kỹ thuật của ray trượt MGN12H.

Phần cứng đề xuất:

• 4 con vít M5x12mm đầu chìm (vít đầu tròn có thể phù hợp ở các lỗ lớn hơn dùng cho đai ốc lệch tâm ban đầu để tránh bị kẹt)
• 4 con đai ốc khóa loại 5mm có vòng đệm nylon
• 8 con vít M3x10mm đầu chìm (adapter gắn vào ray trượt)
• 2 ray trượt tuyến tính MGN12H x 300mm
• 8 con vít M3x10mm đầu tròn (ray trượt gắn vào thanh nhôm 4040 v-slot)
• 8 con t-nut 3mm (ray trượt gắn vào thanh nhôm 4040 v-slot)

In bằng PETG, lớp dày 0.2mm, 4 lớp vỏ, 55% lưới gyroid. Không cần hỗ trợ.

Chỉnh sửa: Tôi đã thay đổi một chút về mặt thẩm mỹ cho mẫu và cập nhật các tệp để chúng mở ra ở hướng in trong slicer. Tôi cũng đã bao gồm các tệp STEP.
