Máy kiểm tra độ sắc bén của lưỡi dao có điểm tựa

Một bản remix của Edge Sharpness Tester từ @leadingedge trên Thingiverse.

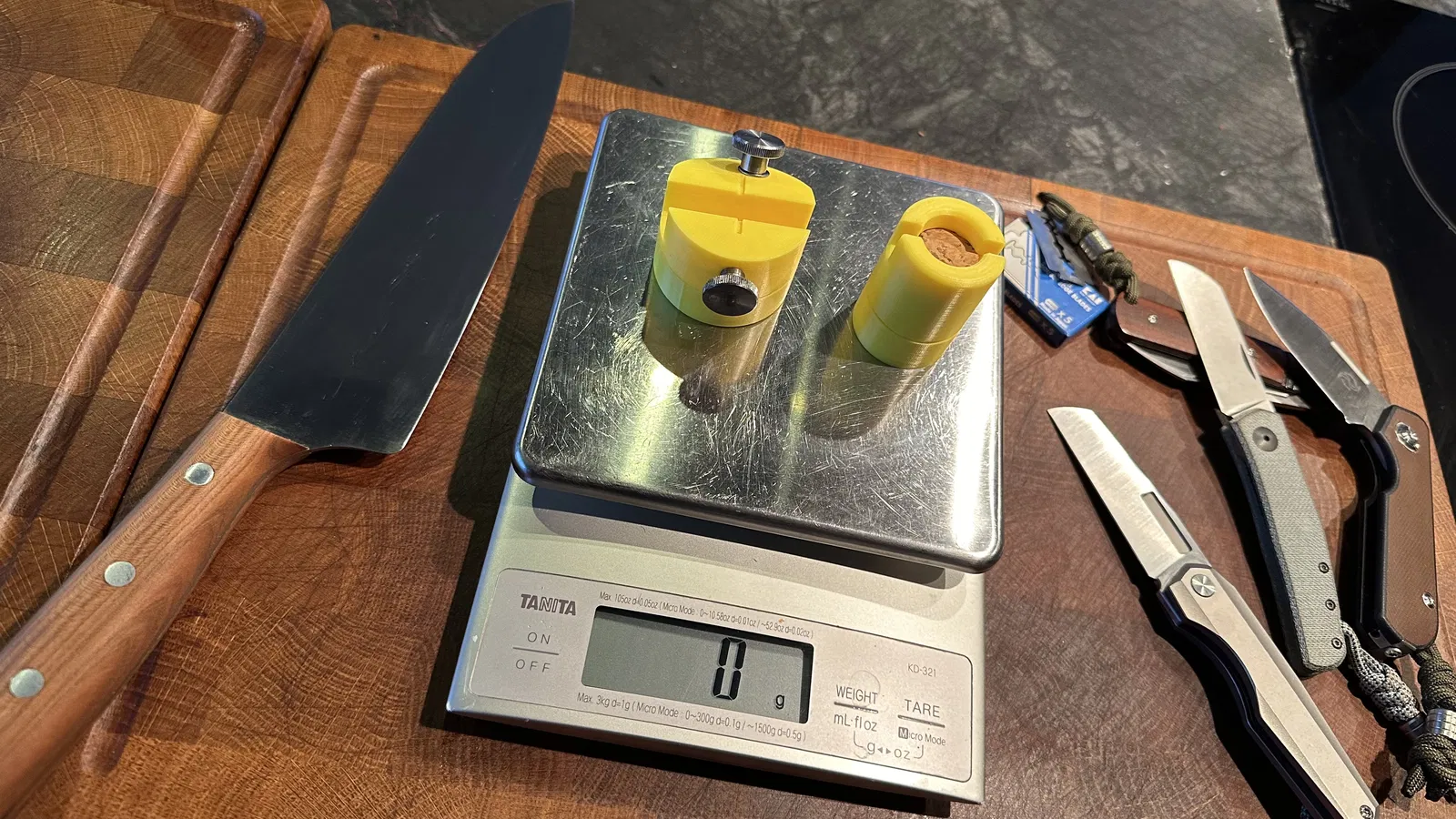

Đây là một thiết bị để xác định độ sắc của lưỡi dao. Được sử dụng kết hợp với một chiếc cân nhà bếp chính xác, nó đo trọng lượng cần thiết để cắt đứt một sợi chỉ nhựa. Lưỡi dao càng sắc thì càng cần ít trọng lượng.

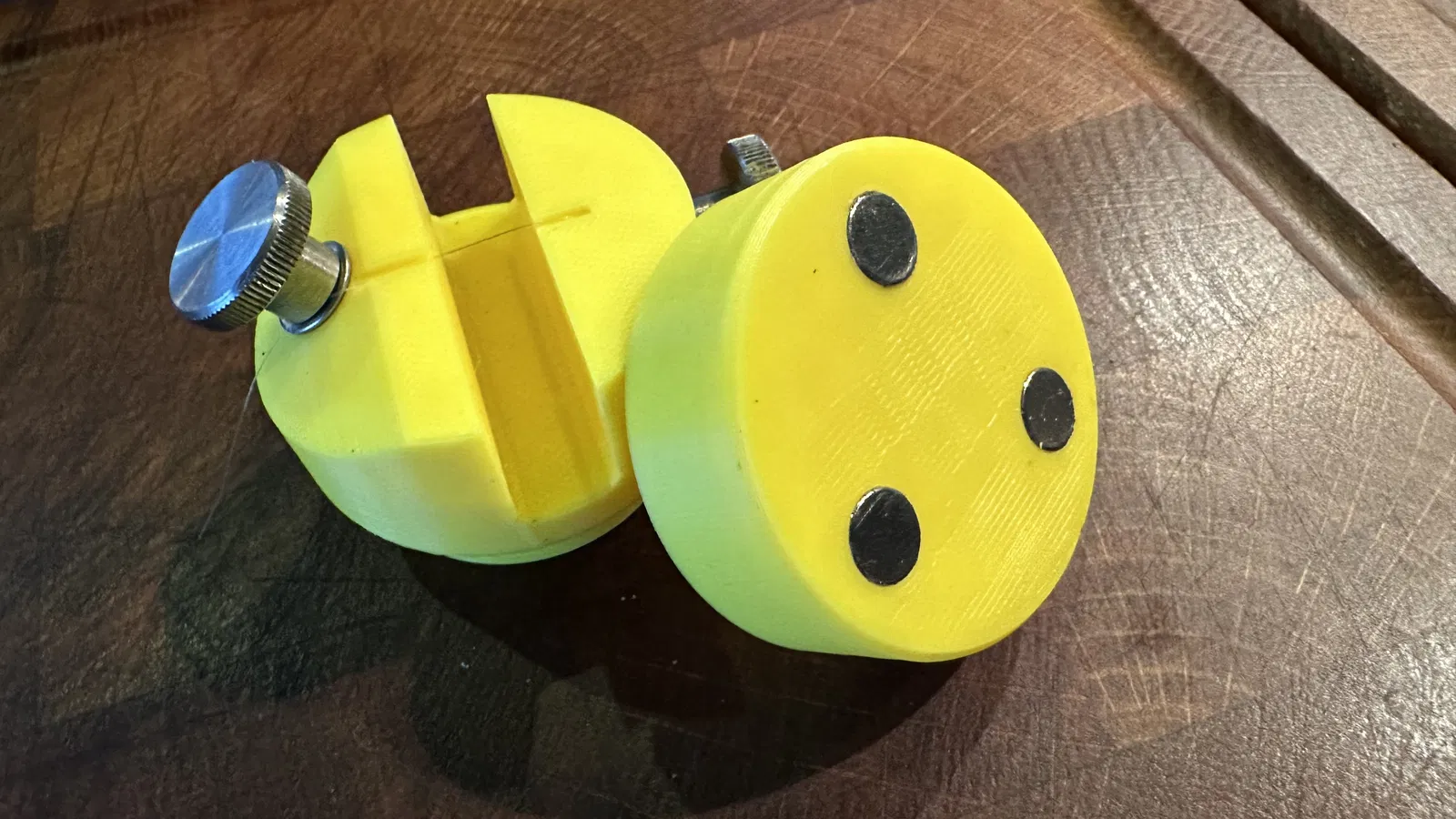

Tôi đã vẽ lại từ đầu vì tôi muốn điều chỉnh kích thước một chút để phù hợp với các ống lót ren M4 từ Ruthex. Chúng quá dài so với mô hình gốc. Tôi cũng đã chuẩn bị nắp cho việc sử dụng nam châm 8x3mm để chúng có thể giữ chắc trên bề mặt cân từ tính.

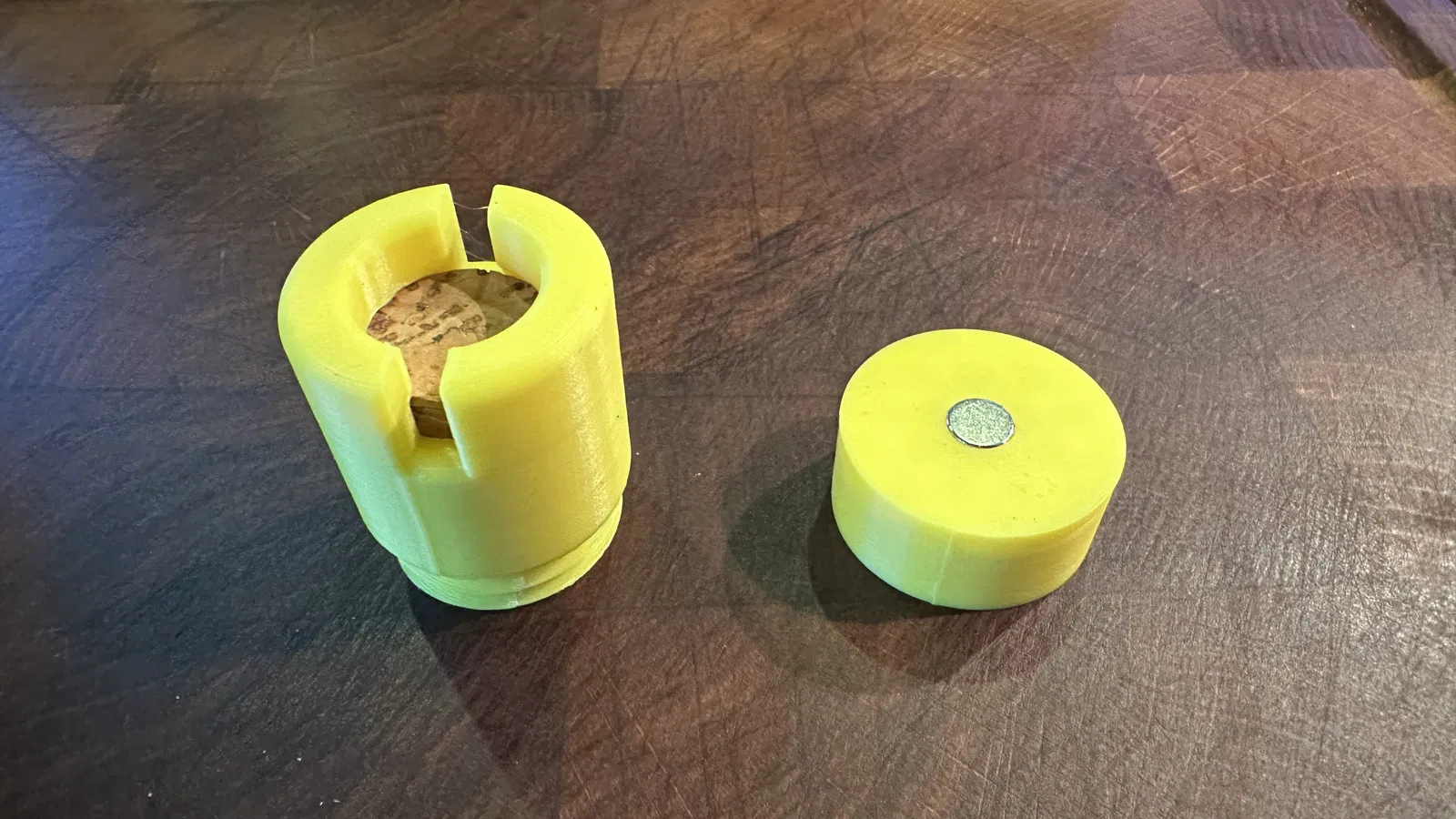

Cuối cùng, tôi đã tạo ra một điểm tựa giống như trên máy đo BESS gốc. Một nút rượu vang tiêu chuẩn có thể được chèn vào điểm tựa để bảo vệ lưỡi dao. Cũng có thể sử dụng nam châm ở đây.

Vật liệu bổ sung cần thiết 2x ống lót ren M4 (Ruthex) 2x vít hoa hồng M4 3x nam châm (8x3mm)

Tôi đã sử dụng dây câu (0,16mm) làm vật liệu cắt. Như bạn có thể đọc trong mô tả gốc của @leadingedge, nó có thể không chính xác như bản gốc, nhưng tôi cũng đã sử dụng một lưỡi dao cạo mới làm tham chiếu và nó cho một hướng dẫn tốt.

Kích thước của bộ gá thử nghiệm là 45mm đường kính và 35mm chiều cao, Điểm tựa có đường kính 33mm và chiều cao 45mm.
