Thân Đèn Lồng Cho Đèn Vườn Bị Hỏng

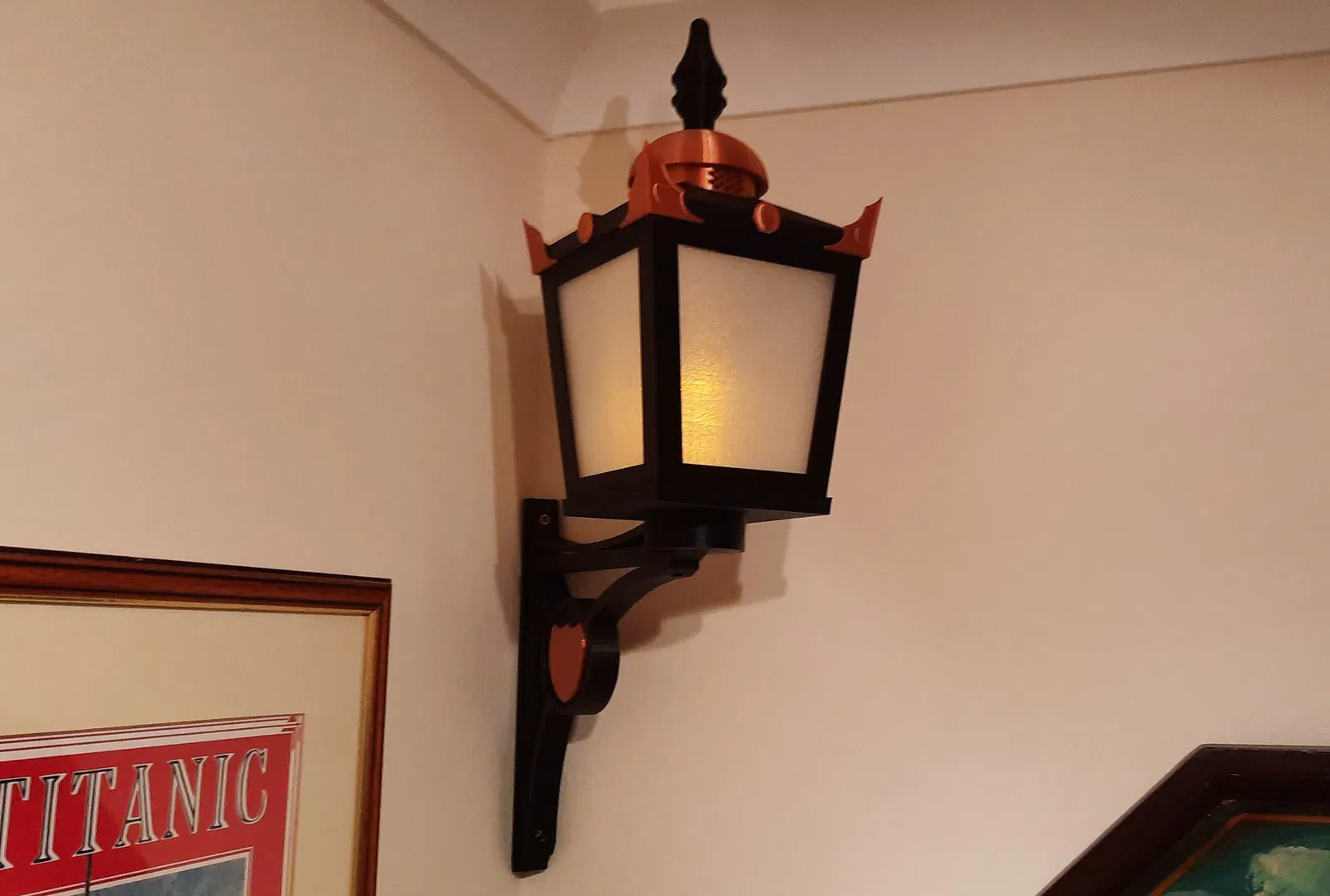

Giờ đây đã có thêm một bệ gắn tường để tăng thêm vẻ cổ kính cho chiếc đèn lồng này. Bạn có thể xem chi tiết tại đây: /3d-model/102598-gia-do-kieu-co-cho-den-long-trang-tri

Cách đây hơn ba năm, tôi đã xem một video của BigClive (xem PS bên dưới) nơi ông ấy mổ xẻ một chiếc đèn lồng "Arezzo Flaming Torch" chạy bằng năng lượng mặt trời có hiệu ứng ngọn lửa. Tôi rất thích thiết kế của chiếc đèn lồng này, và hiệu ứng ngọn lửa lúc đó vẫn còn khá mới lạ. Vì vậy, tôi đã tìm một người bán hàng trực tuyến và mua một chiếc.

Sau nhiều năm hoạt động hoàn hảo 24/7, chiếc đèn lồng bị đổ và giẫm phải. Vỏ đèn bị hỏng, và tấm pin mặt trời cũng chết. Tuy nhiên, bảng mạch thì vẫn còn tốt; vì vậy, với Giáng sinh sắp đến, tôi quyết định tái chế nó thành một vật trang trí trong nhà bằng cách làm một cái vỏ mới.

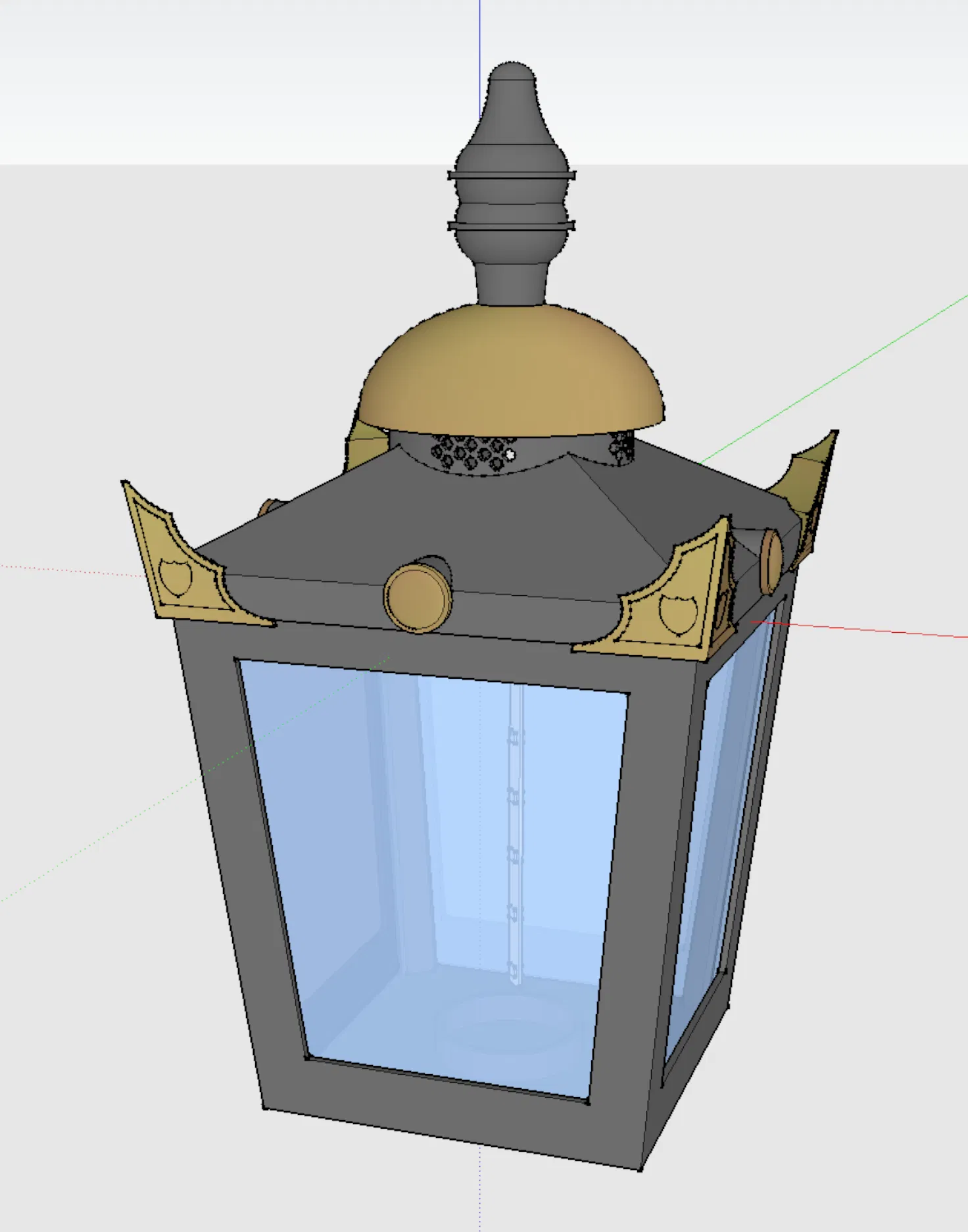

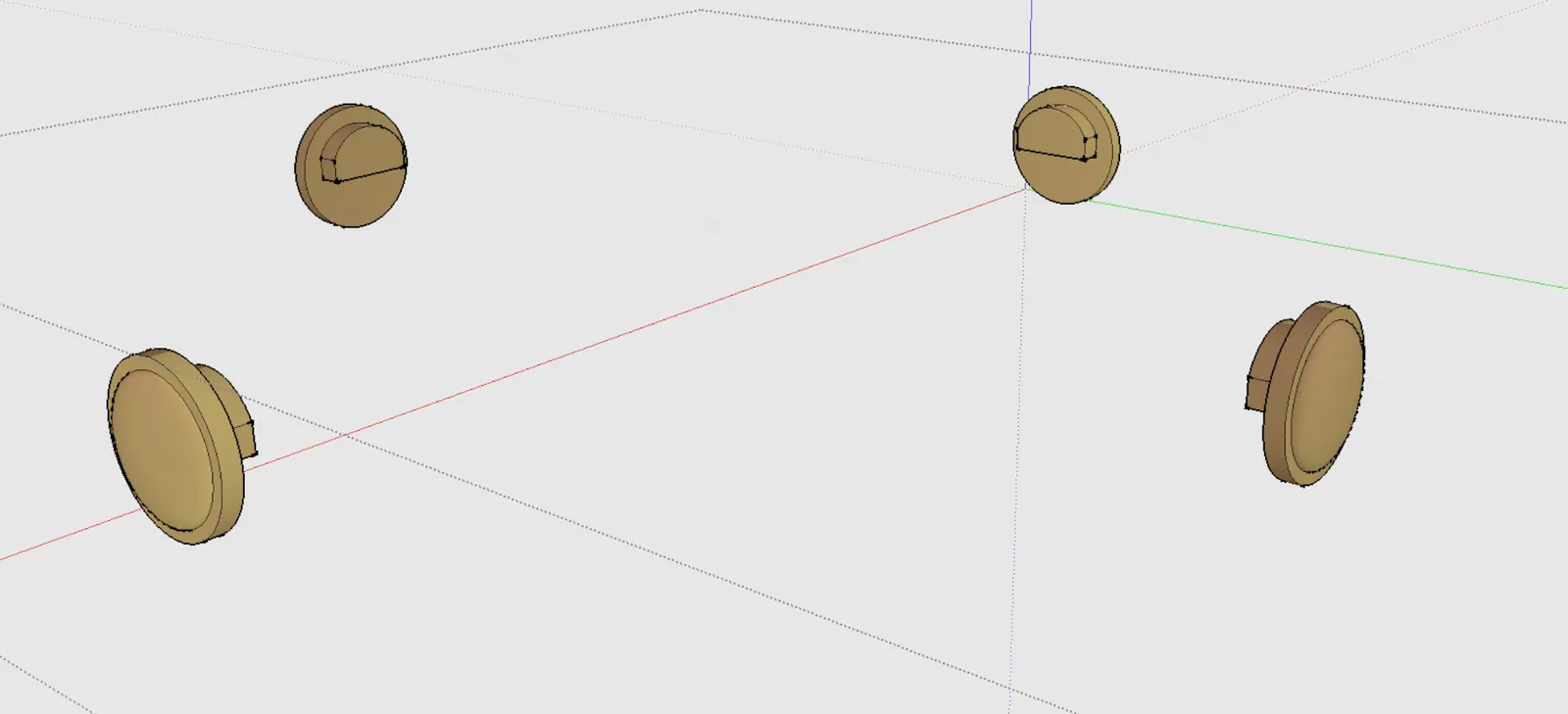

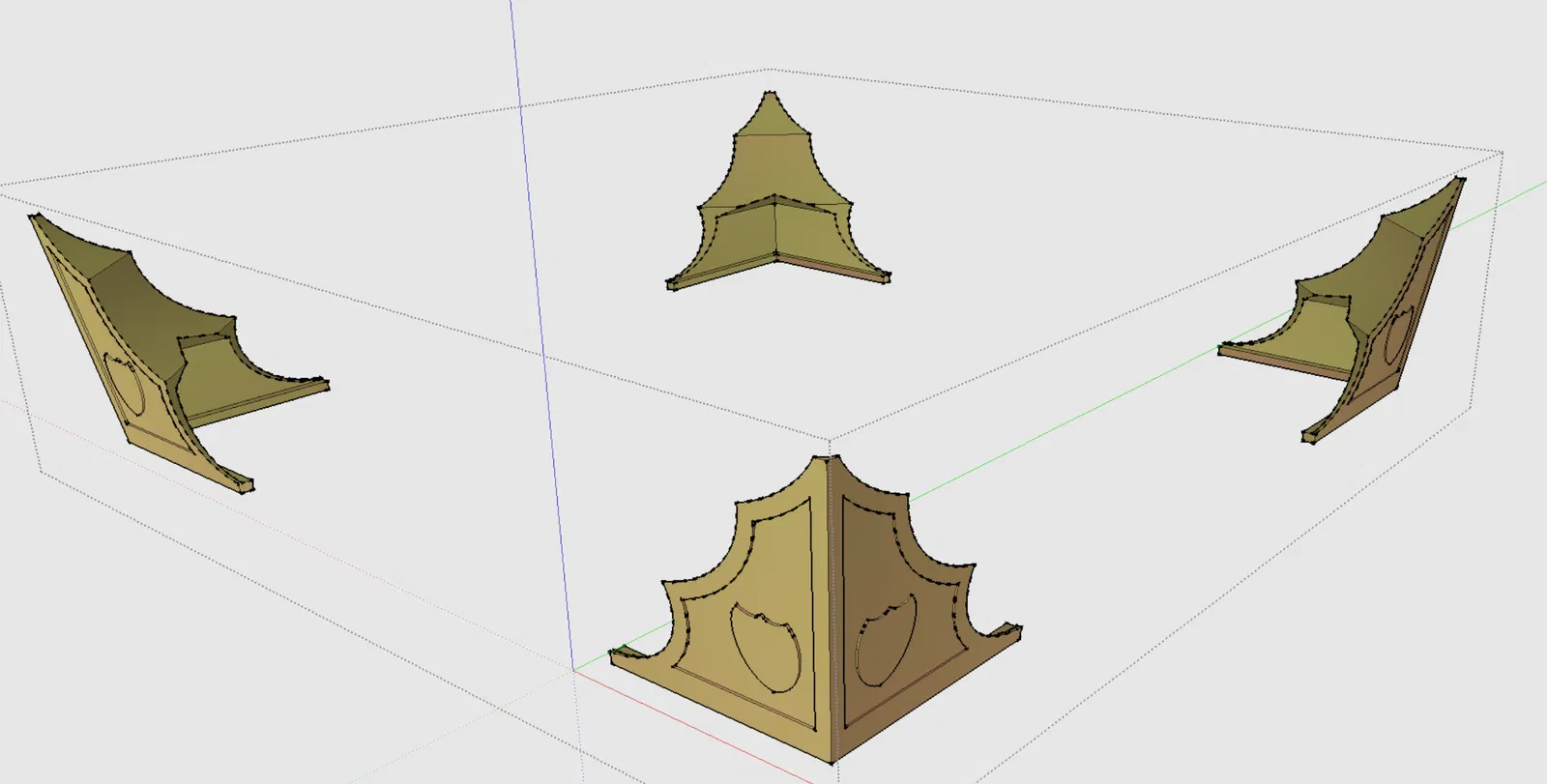

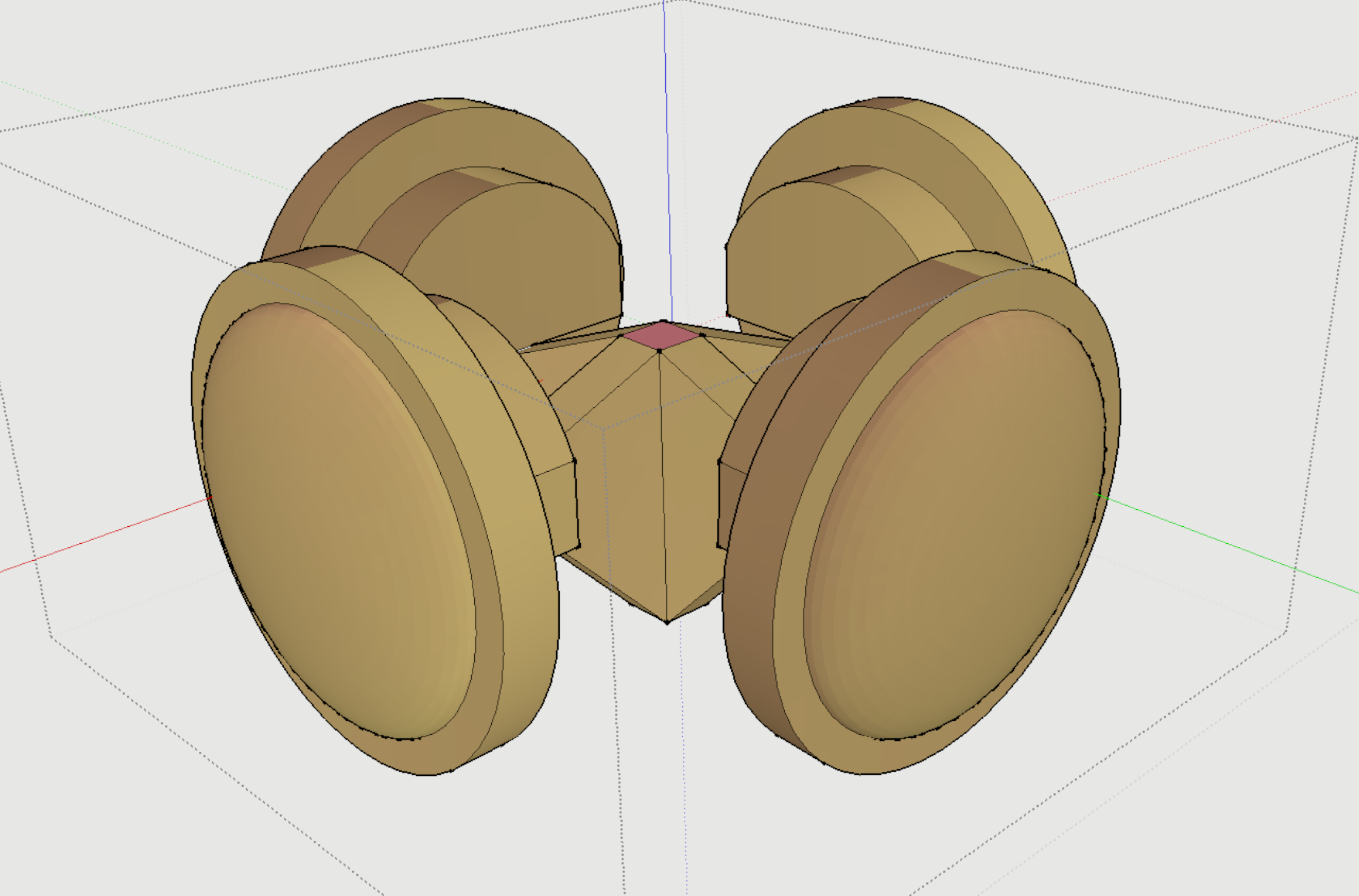

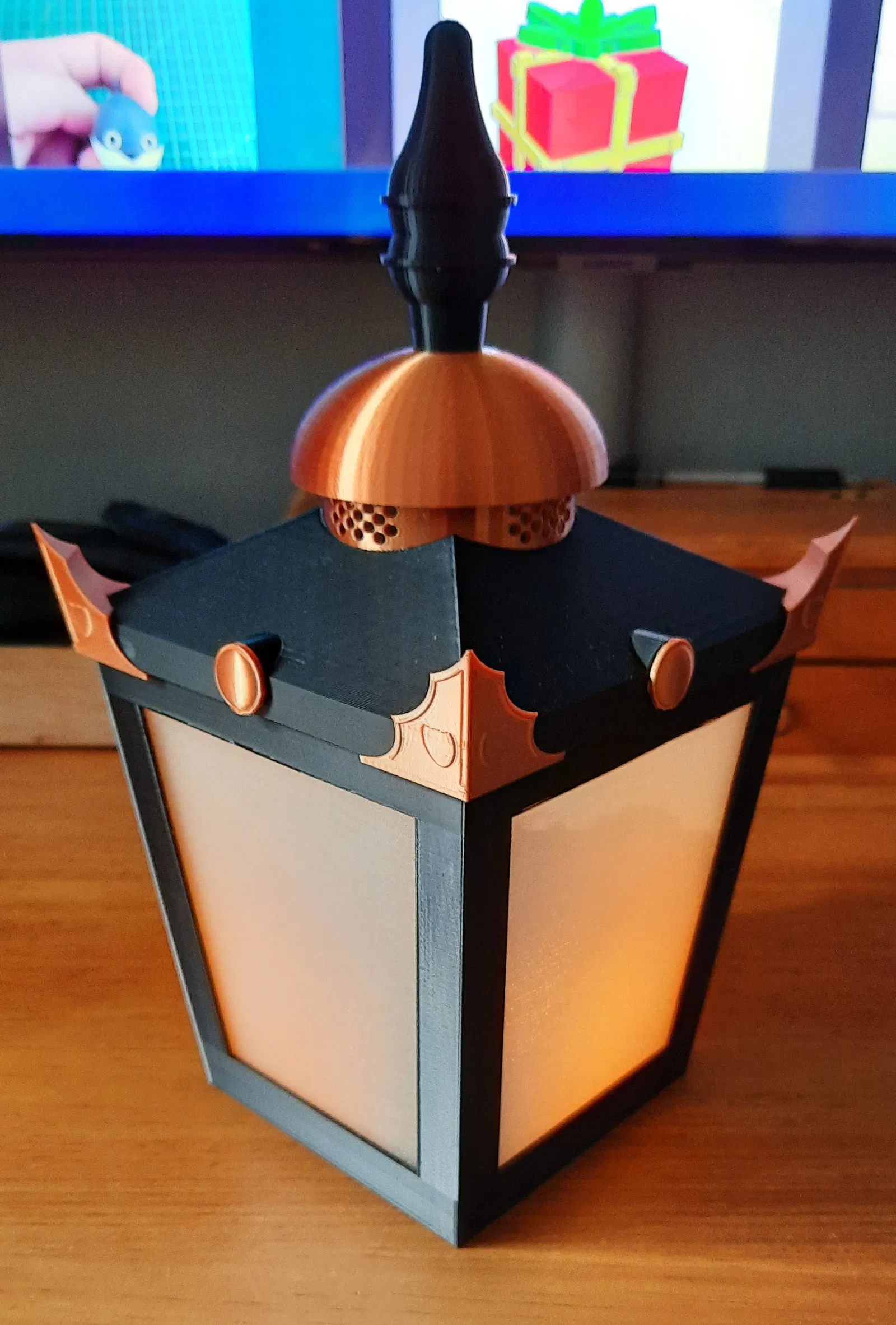

Tôi dựa trên thiết kế của một chiếc đèn lồng cổ mà tôi từng sở hữu. Hình dáng cơ bản thì khá dễ. Nhưng tôi muốn tái hiện tất cả các chi tiết trang trí của bản gốc. Điều này có nghĩa là một ống khói giả và mái vòm, với một đỉnh trang trí lộng lẫy ở trên cùng. Ồ, và một vài chi tiết trang trí góc cạnh và các nút bấm màu sắc bổ sung. Phải có những thứ đó!

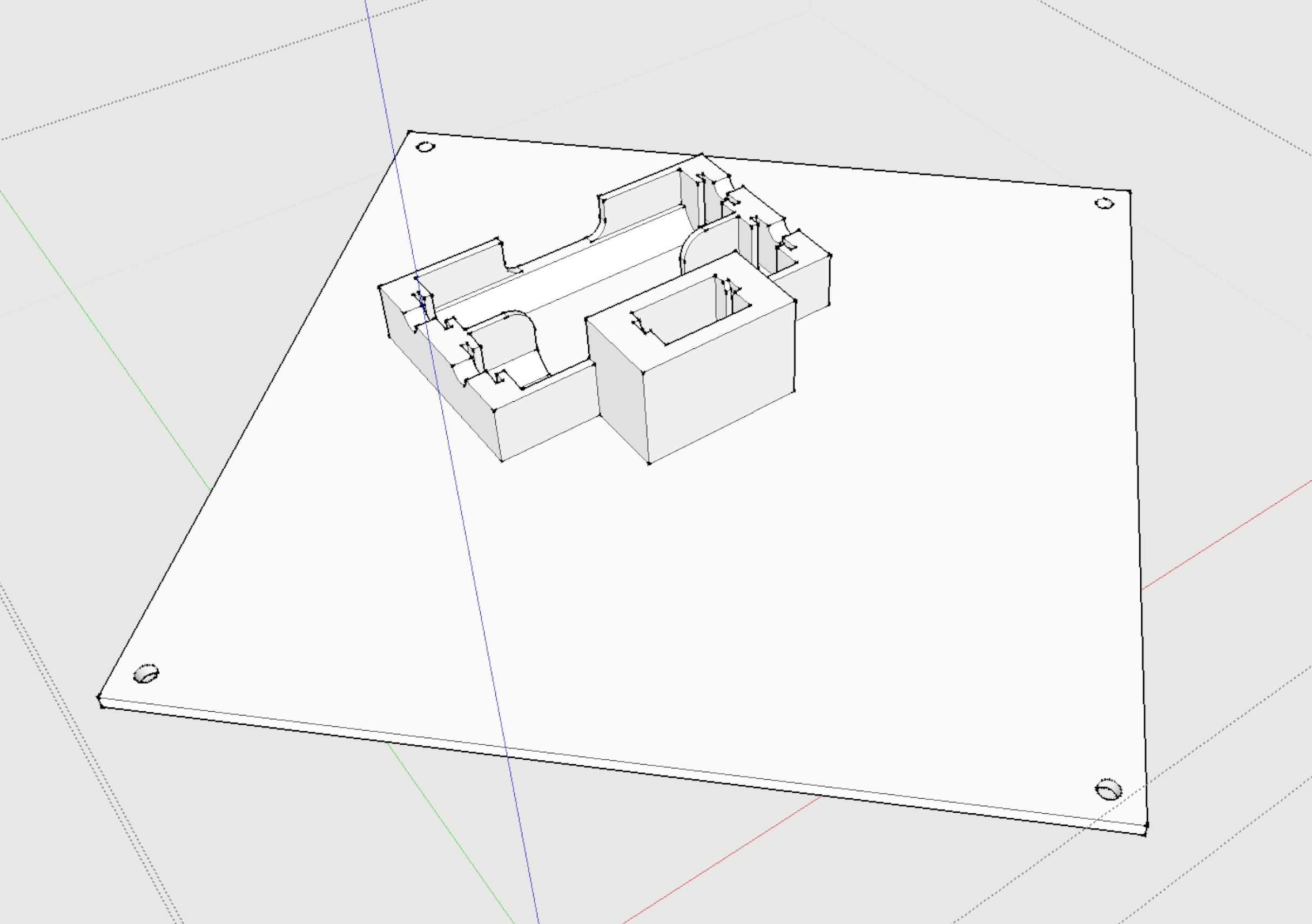

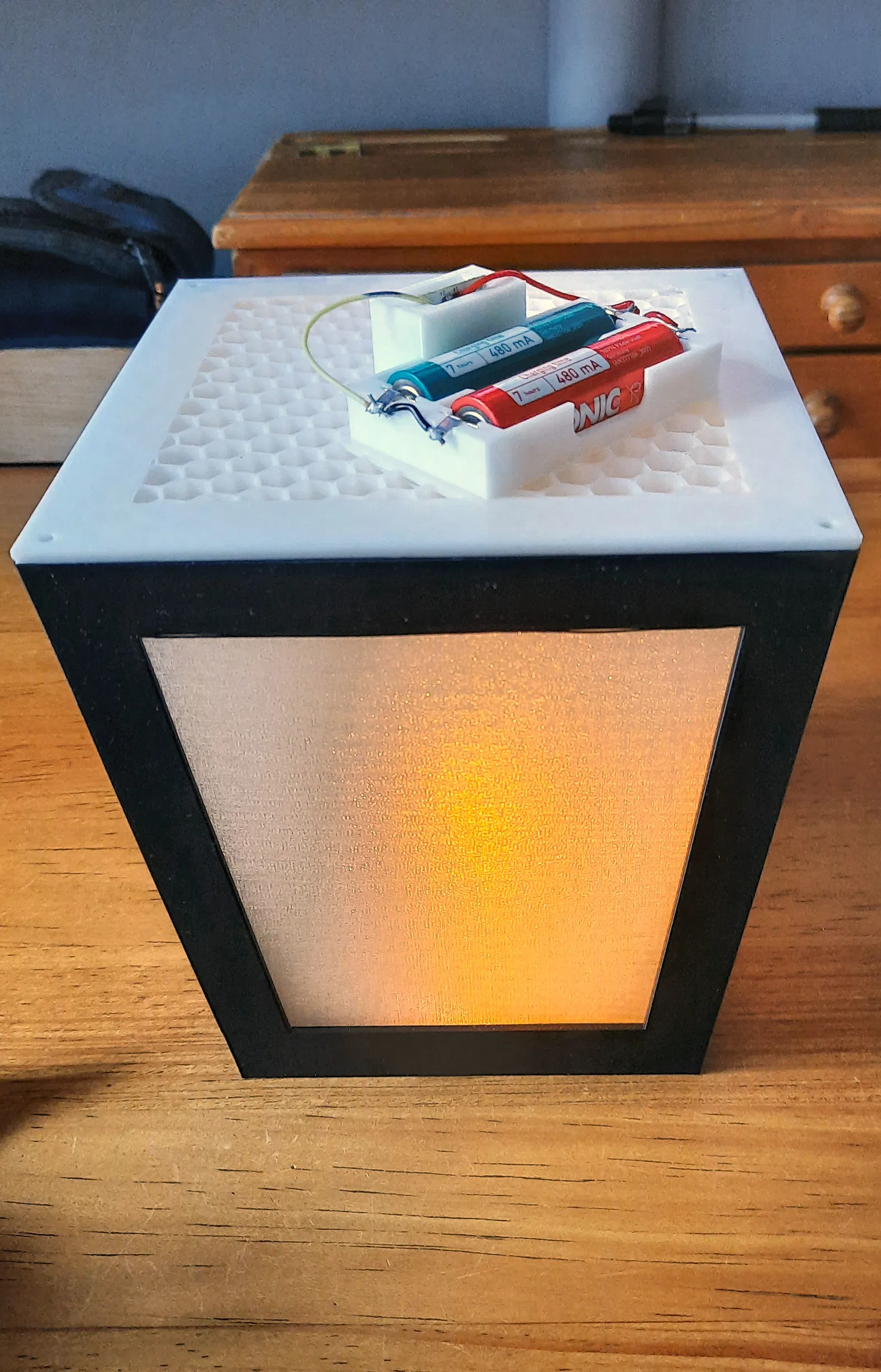

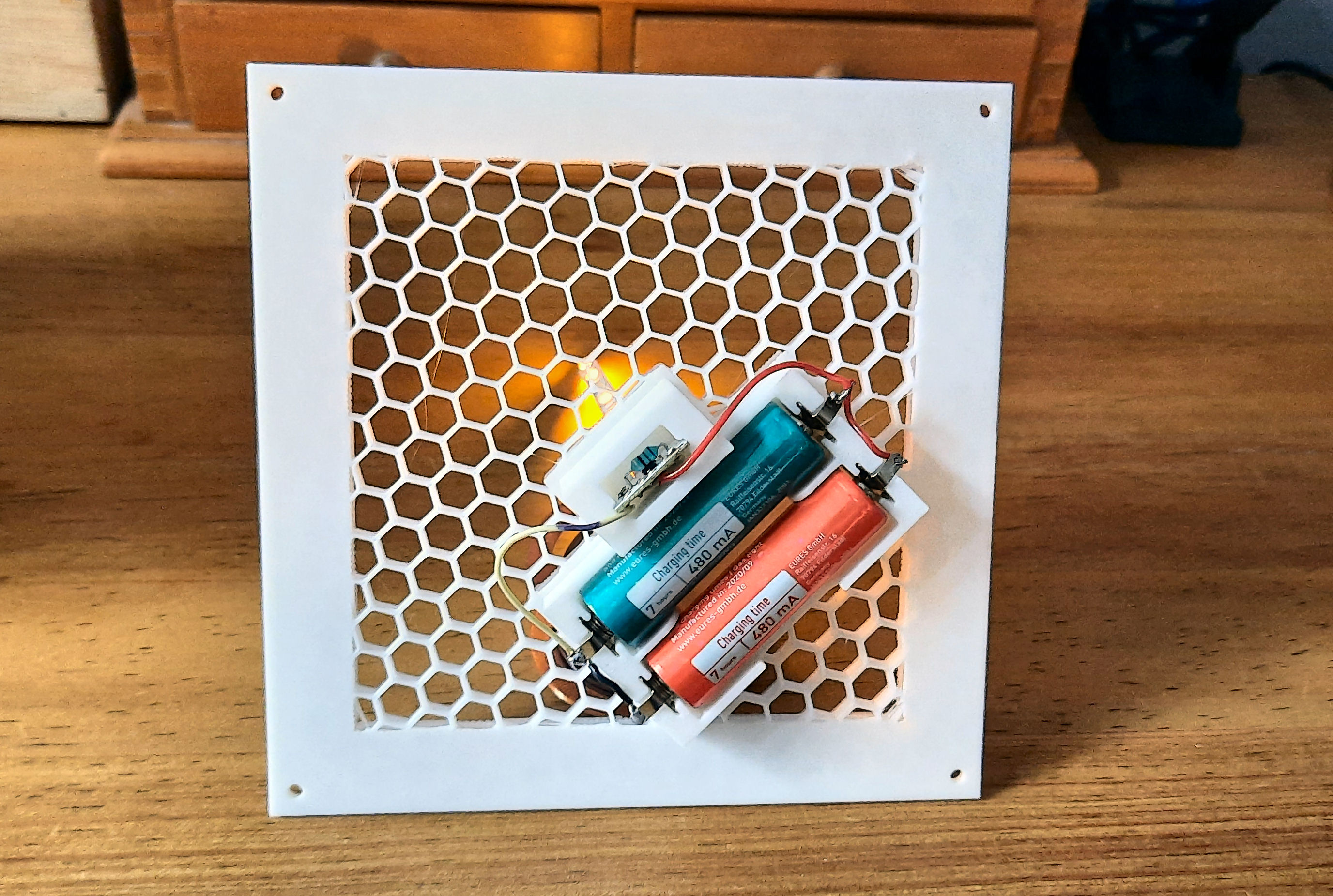

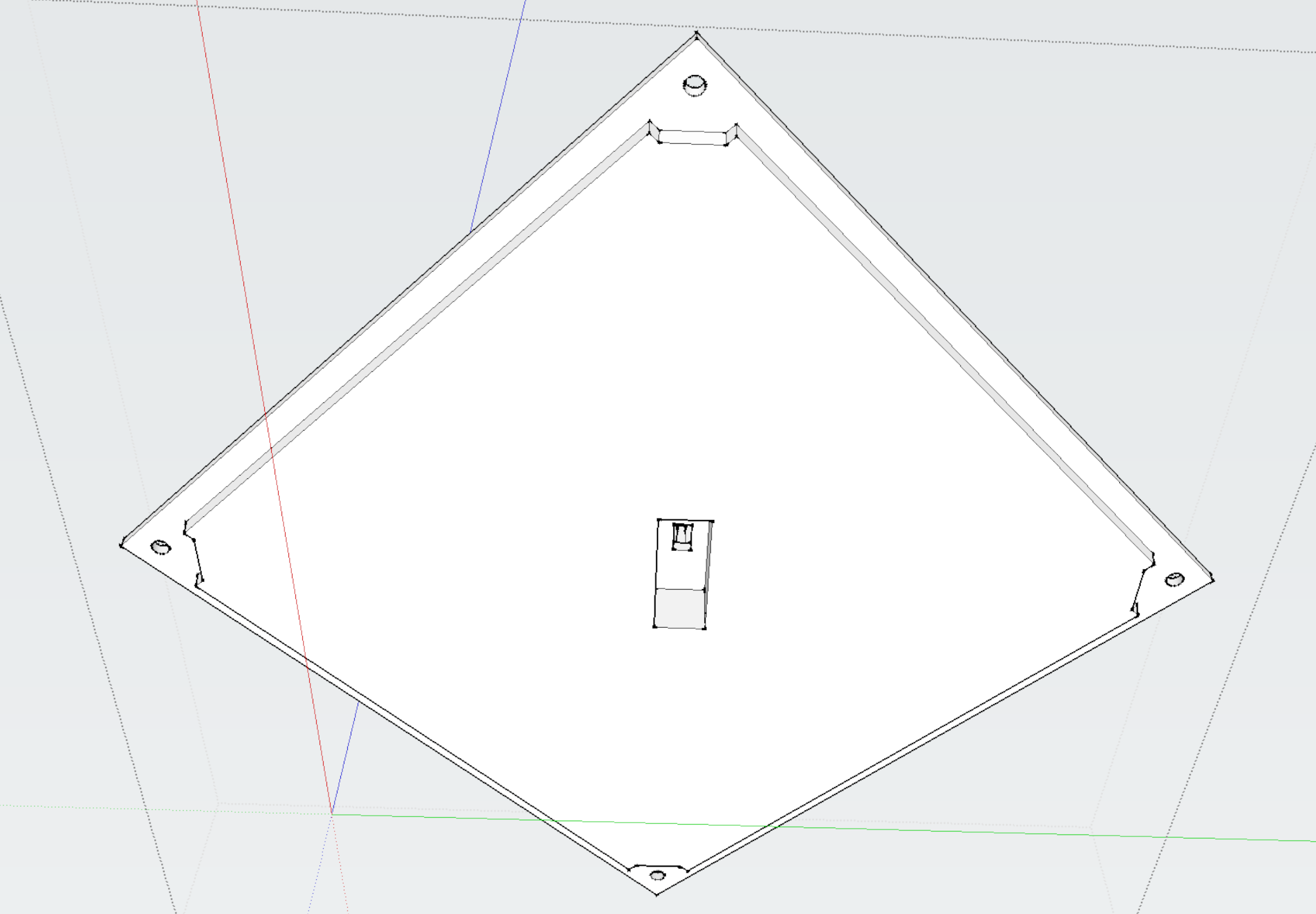

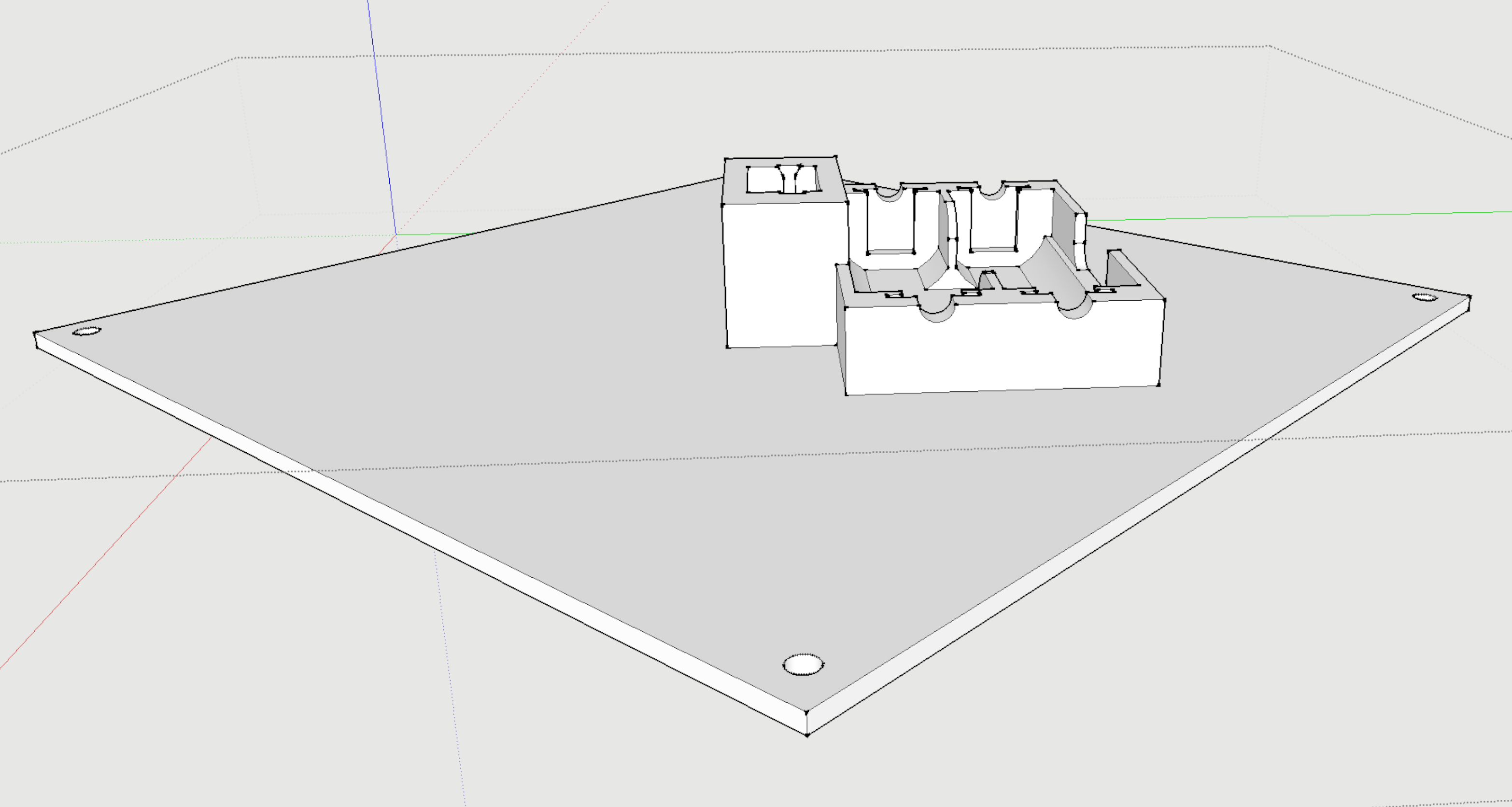

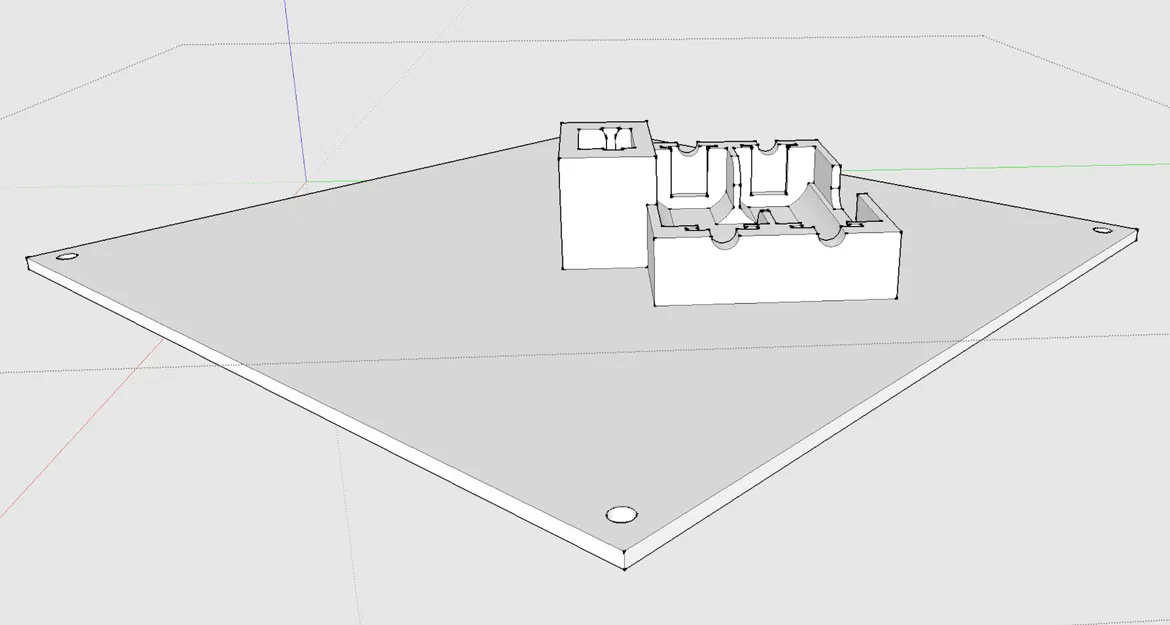

Tôi bắt đầu với một tấm đế cơ bản cho bảng mạch. Sau đó, tôi đã điều chỉnh và tích hợp thiết kế hộp pin hiện có của mình (/3d-model/50467-bo-pin-aa-hai-chieu-voi-nap-truot-tuy-chon) để cung cấp năng lượng.

Chiếc đèn lồng ban đầu chỉ sử dụng một pin AA. Nhưng vì hộp pin của tôi đã có chỗ cho hai viên (và tôi cũng không muốn mất công sửa đổi), tôi nghĩ rằng nó sẽ cho phép thời gian sử dụng lâu hơn giữa các lần thay pin (tôi có thể sử dụng được hơn 4 ngày với vài viên pin AA có thể sạc lại). Hãy nhớ nối chúng song song - KHÔNG nối tiếp.

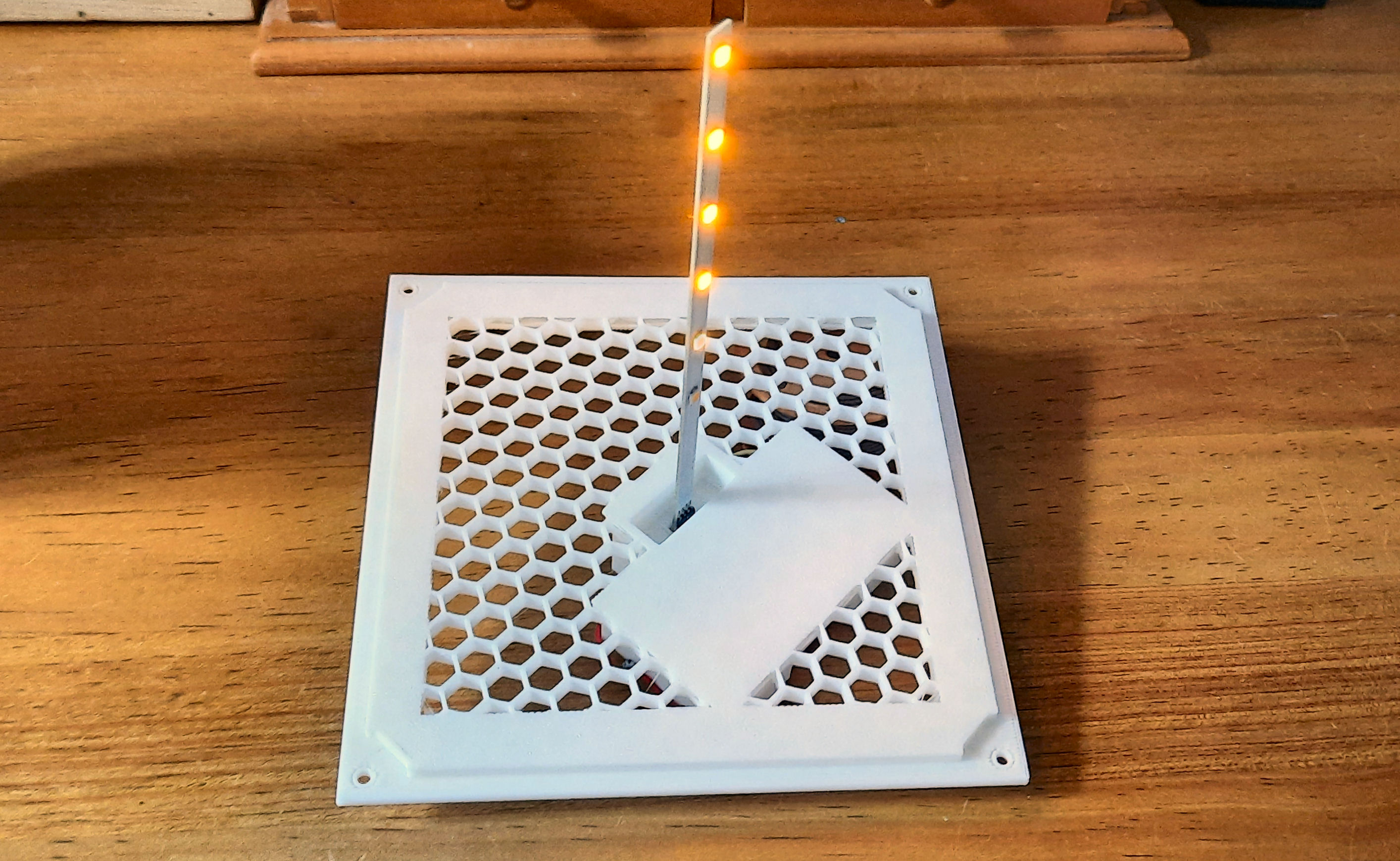

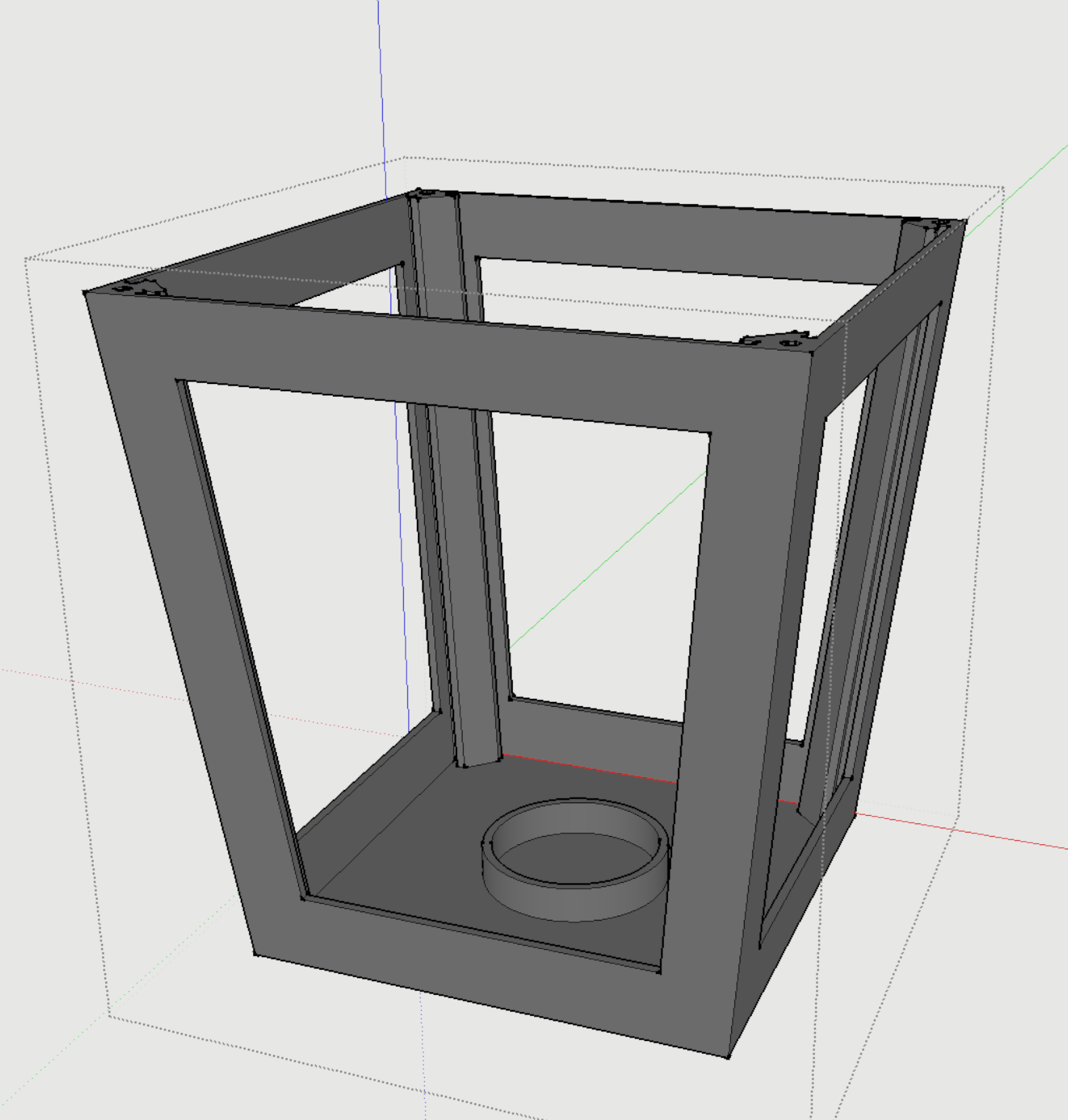

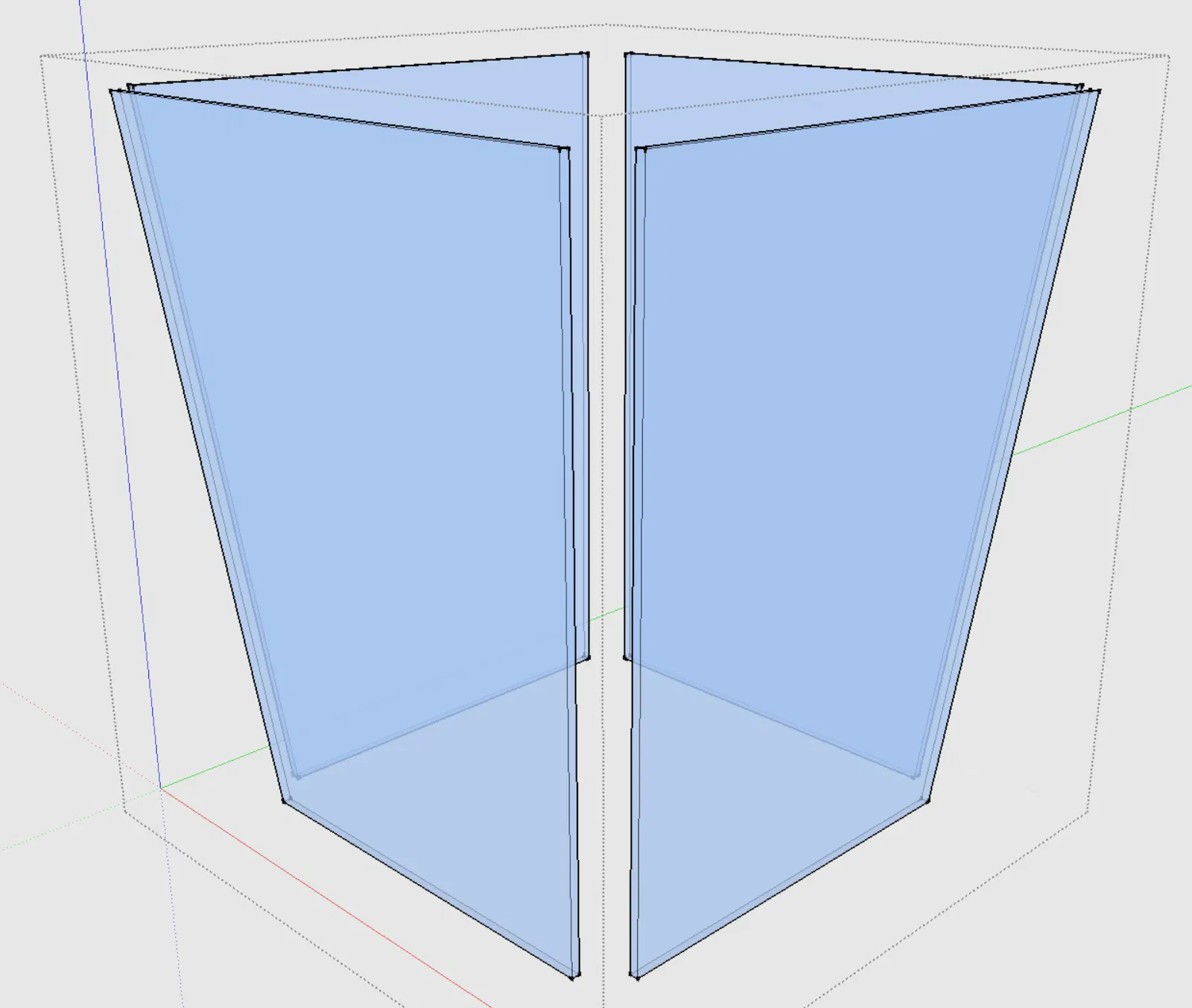

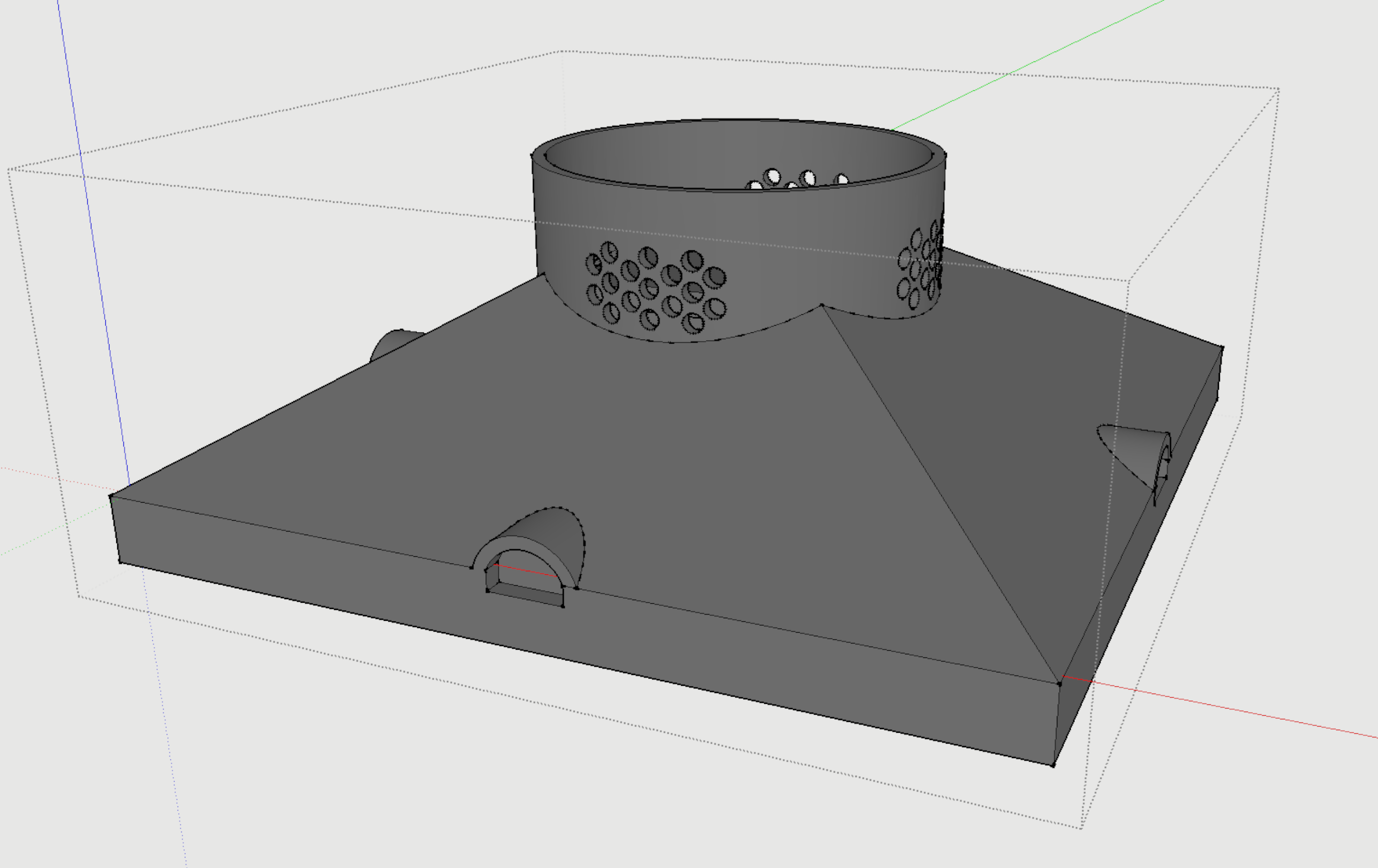

Bây giờ tôi đã có kích thước tối thiểu của bộ phận gắn trên cùng để làm việc, vì vậy tôi có thể thiết kế phần còn lại của đèn lồng xung quanh nó. Bản in thử nghiệm đầu tiên của tôi cho thấy bảng mạch cần được gắn chéo vì góc nhìn của LED gây ra các vùng tối ở các cạnh trái và phải của bảng. Điều này tạo ra "bóng tối" trên các tấm kính trong suốt của đèn lồng và làm hỏng hiệu ứng. Việc gắn chéo sẽ che chúng trong các góc khung của đèn lồng, nơi chúng không thể nhìn thấy.

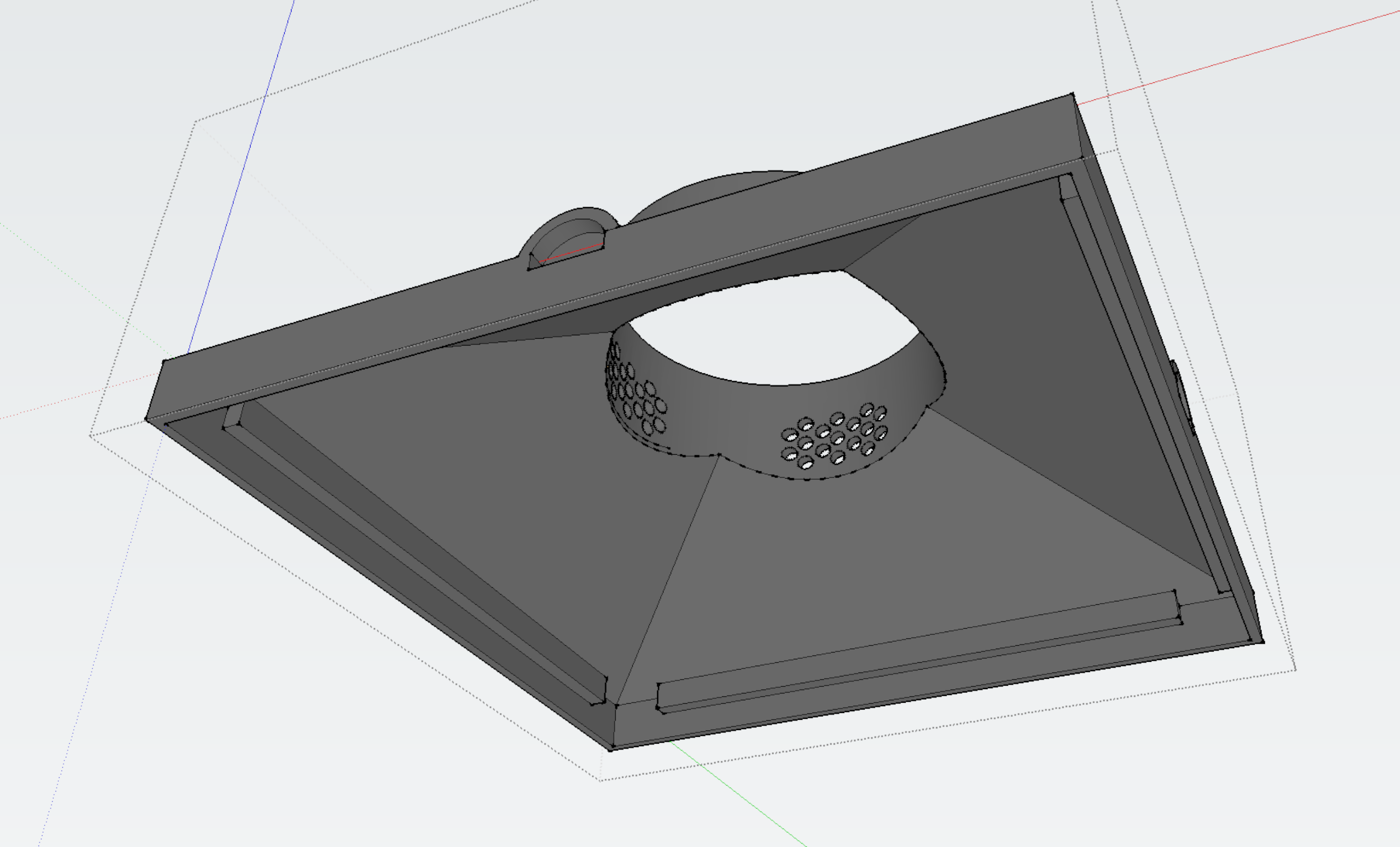

Sau đó, tôi nảy ra ý tưởng in bộ phận gắn trên cùng bằng màu trắng. Tôi nghĩ nó sẽ phản chiếu ánh sáng xuống dưới, nhưng thực tế không có nhiều khác biệt. Tuy nhiên, do một sự trùng hợp may mắn, nó đã khiến các lỗ thông hơi giả trên "ống khói" giờ đây phản chiếu mờ ảo ánh sáng nhấp nháy bên dưới. Ồ nhìn kìa, giống như đèn lồng thật nè mẹ!

Vì vậy, như một thử nghiệm tiếp theo, tôi đã in lại bộ phận gắn trên cùng lần nữa. Nhưng lần này, tôi đã thêm các sửa đổi trong slicer để loại bỏ một phần lớp trên và dưới để cho ánh sáng xuyên qua. Đây là một ý tưởng tốt hơn, và tôi rất hài lòng với kết quả. Tôi đã đính kèm một tệp 3mf cho bạn nếu bạn muốn thử.

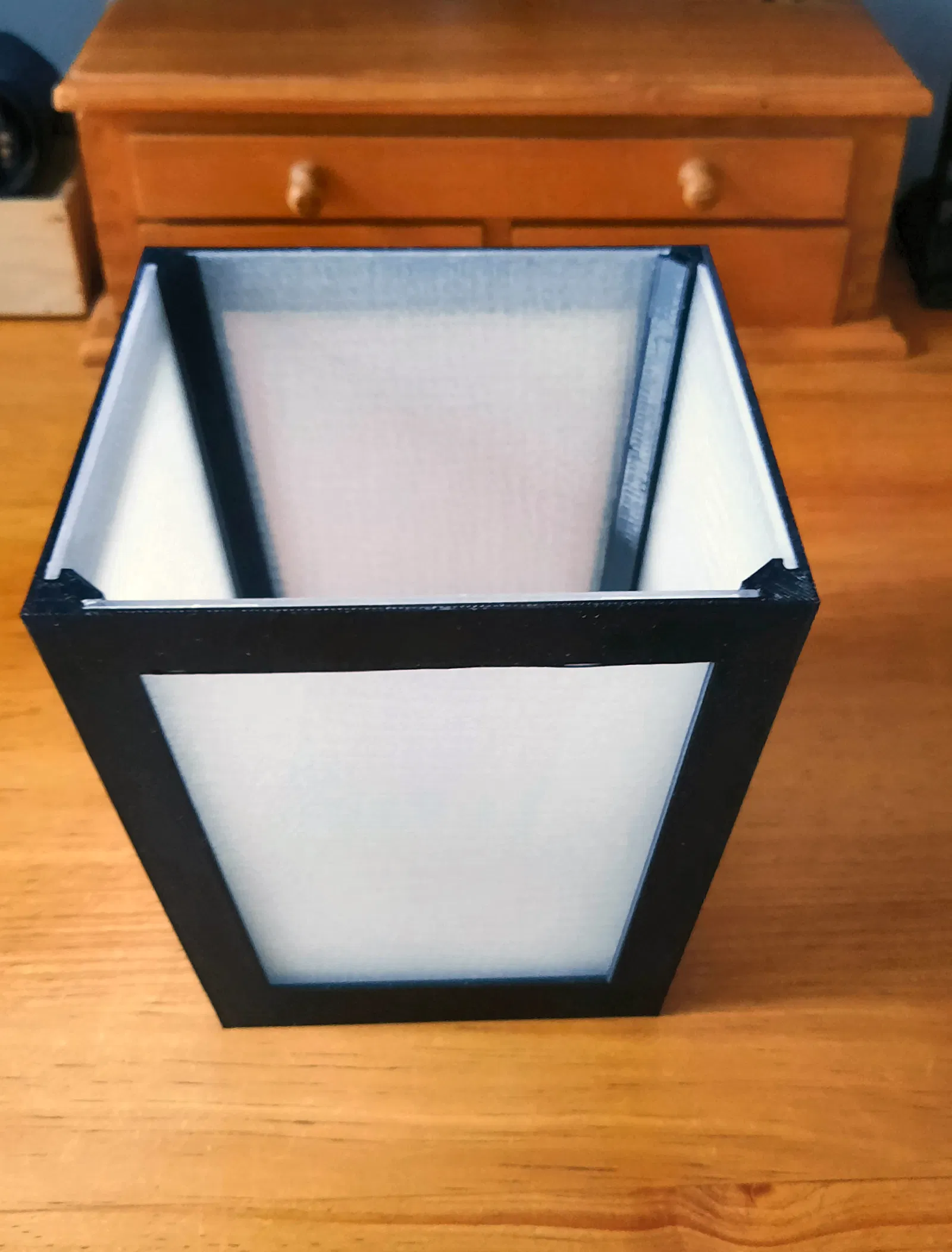

Sau khi hoàn thành bản nháp PLA hoàn hảo, tôi dự định in các bộ phận chính của đèn lồng bằng PETG. Điều này đã hoạt động tốt cho khung, nhưng tôi không thể làm cho phần mái in đẹp bằng vật liệu đó - một lần thử đã tạo ra một mái nhà chỉ là những sợi nhựa lỏng lẻo, rũ xuống, căng từ các góc. Ối!

Tôi đã thử lại với lớp vỏ dày hơn và có giá đỡ. Lần này mái nhà đặc, nhưng trông thô, lởm chởm và có những nốt sần xấu xí khắp nơi. Vì vậy, tôi đã in lại nó một lần nữa bằng PLA+ quen thuộc với một vài giá đỡ thủ công. Lần này thì mọi thứ đều hoàn hảo. Xem tệp 3mf để biết chi tiết.

Ban đầu, tôi đã tích hợp tất cả các chi tiết trang trí vào phần trên cùng dưới dạng một tệp STL duy nhất, dự định sử dụng khả năng in đa màu của máy in để làm chúng có màu khác. Nhưng thời gian in bắt đầu trở nên quá lâu trong slicer. Vì vậy, tôi đã tách chúng ra, chỉ để lại ống khói có màu khác (vì việc này chỉ thêm 30 phút vào thời gian in).

Điều này có nghĩa là các chi tiết trang trí phải được in riêng và dán vào bây giờ. Nhưng chúng đều nhanh chóng để in, và chỉ mất vài phút để dán, và trông cũng giống như thể tôi đã làm theo cách khác.

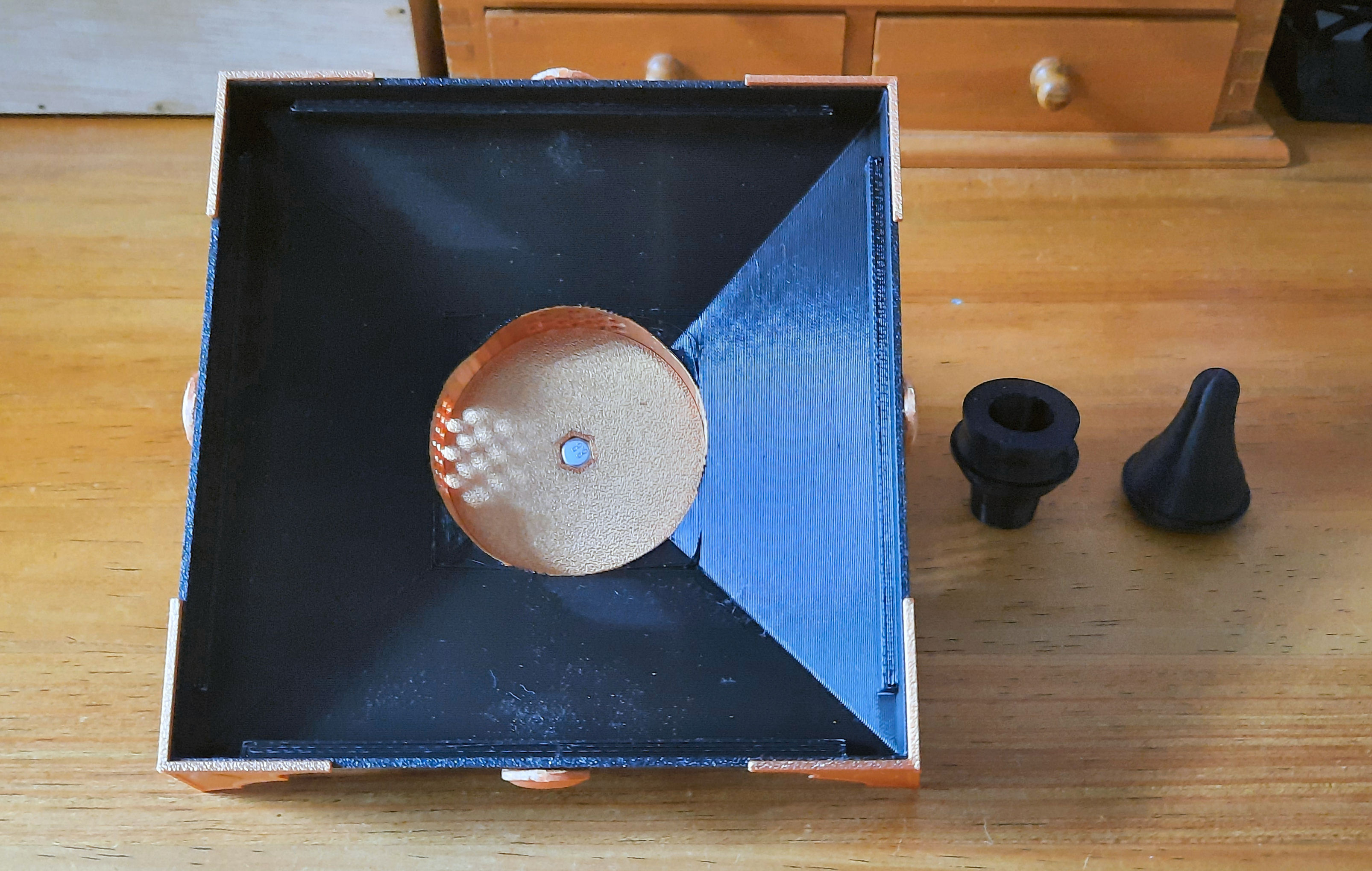

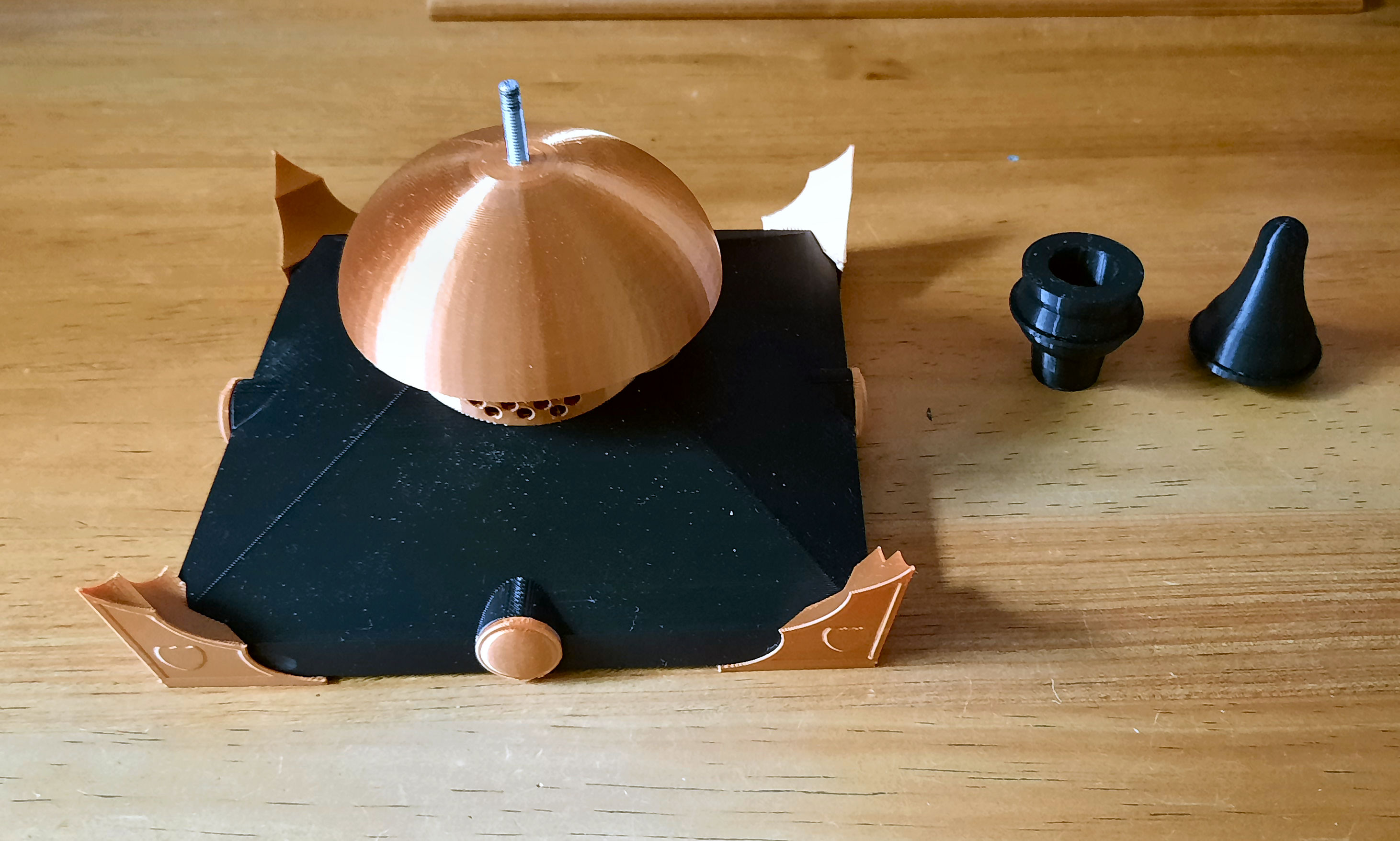

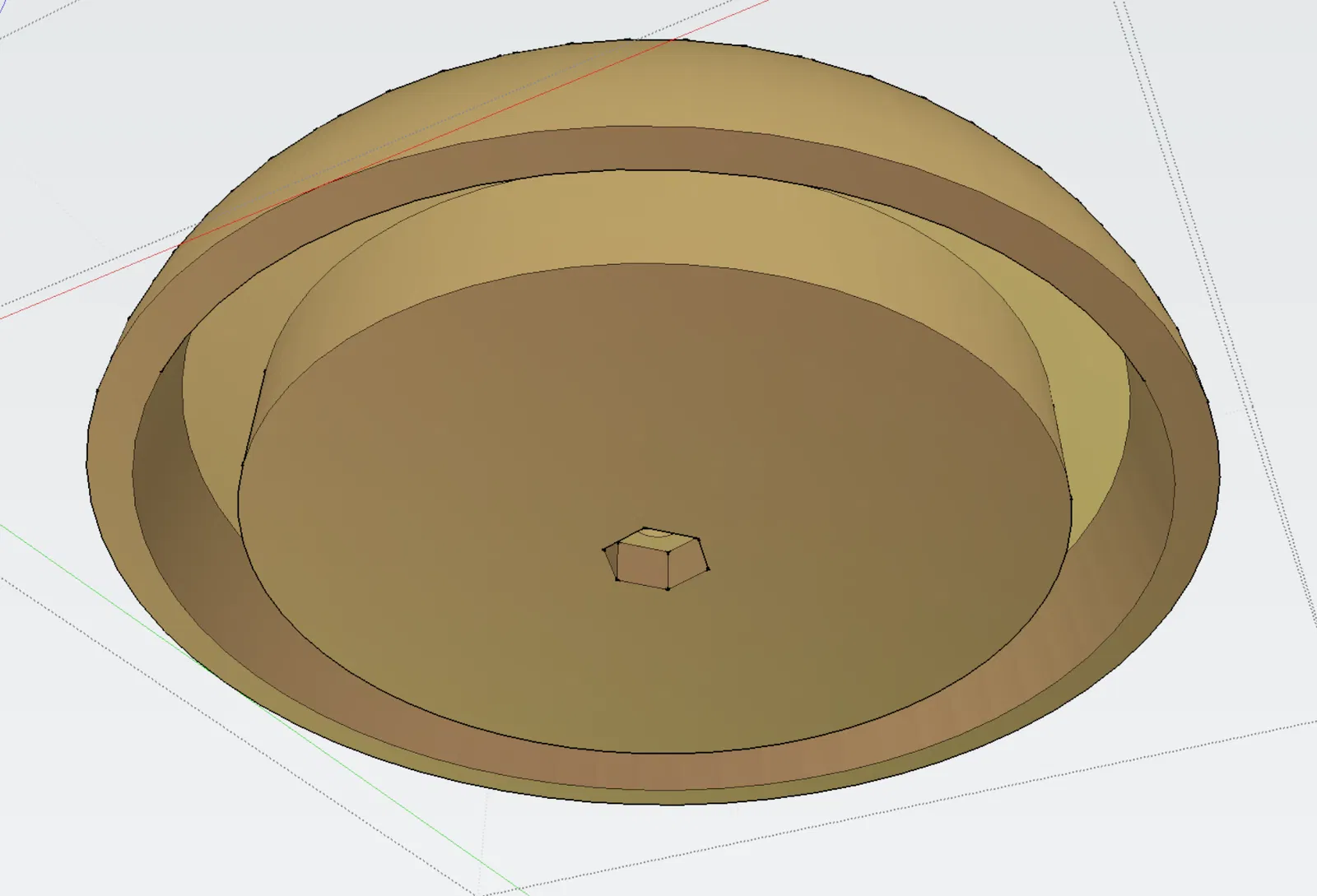

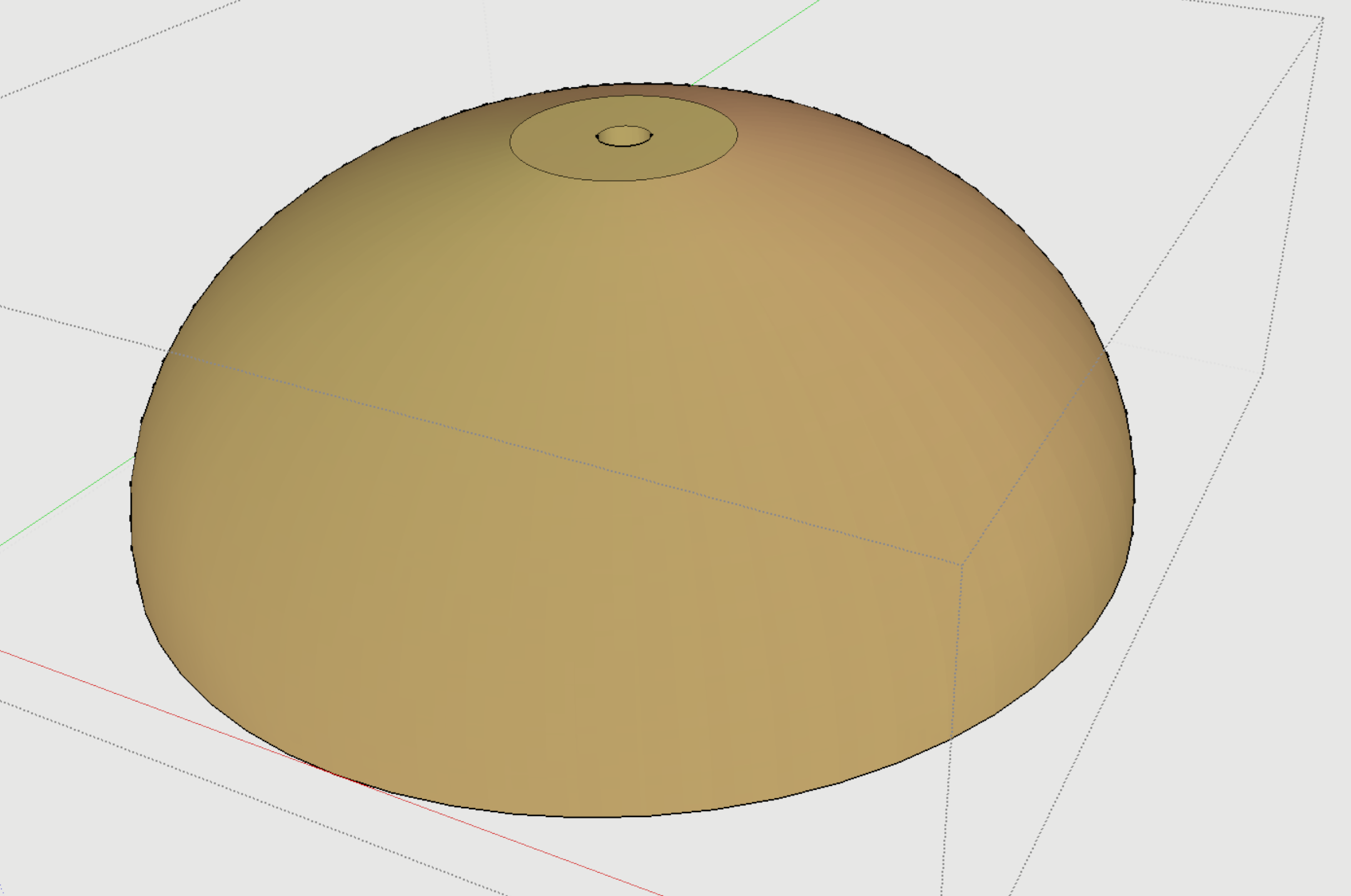

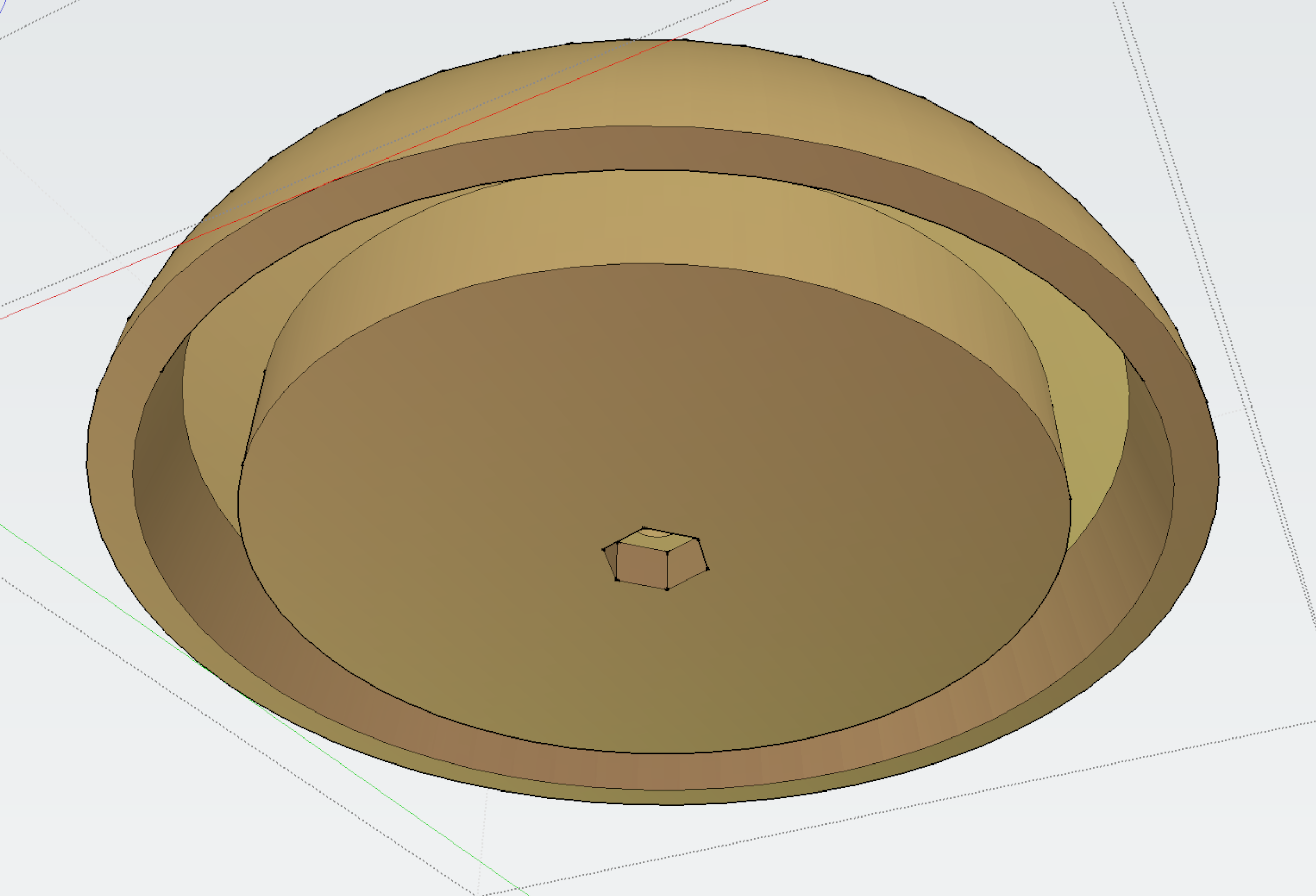

Mái vòm cũng được dán vào ống khói giả. Tôi đã thử các phương pháp khác (bao gồm một tấm đế phẳng, và một cái khác có kẹp khóa), nhưng cuối cùng, đây là giải pháp đơn giản và thiết thực nhất để tránh các cấu trúc hỗ trợ phức tạp.

Phần đỉnh trang trí được gắn vào mái vòm bằng một đai ốc và bu lông M4 (tôi nghĩ vậy - tôi chỉ lấy chúng từ hộp đồ cũ của mình) và phần nắp chỉ đơn giản là ấn vào đỉnh của nó. Xong việc!

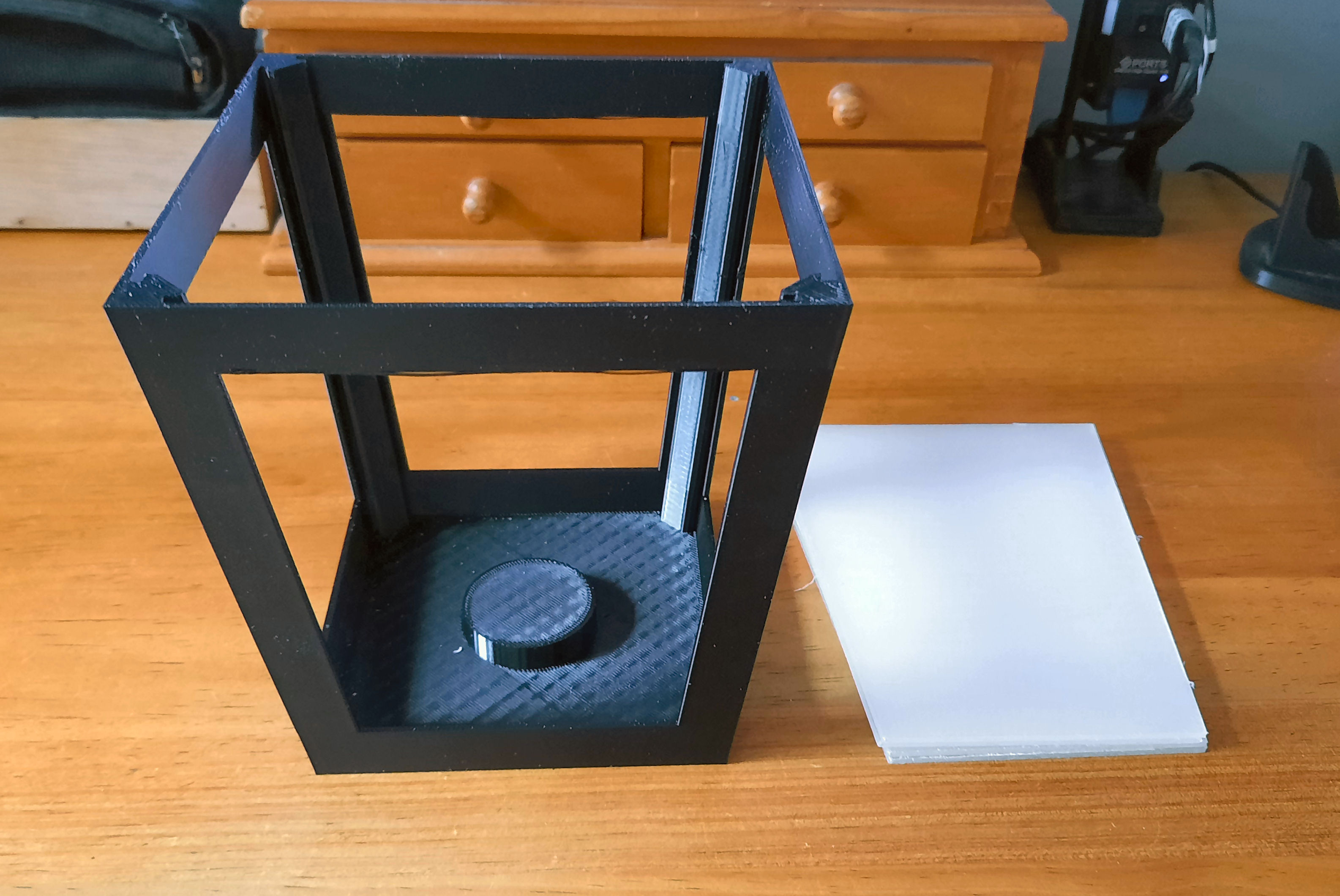

Tôi chắc chắn rằng đèn lồng có thể được điều chỉnh để sử dụng với các nguồn sáng khác. Tôi đã bao gồm một khe nhỏ ở dưới cùng có thể hữu ích cho các đèn hiệu ứng nến LED. Tôi cũng đã tạo hai tấm màu trắng tùy chọn sẽ thả vào đáy đèn lồng. Ý tưởng là chúng phản chiếu tốt hơn đế màu đen, làm cho ánh sáng bên trong sáng hơn.

Cuối cùng, tôi đã đính kèm các tệp Sketchup cho những ai thích mày mò.

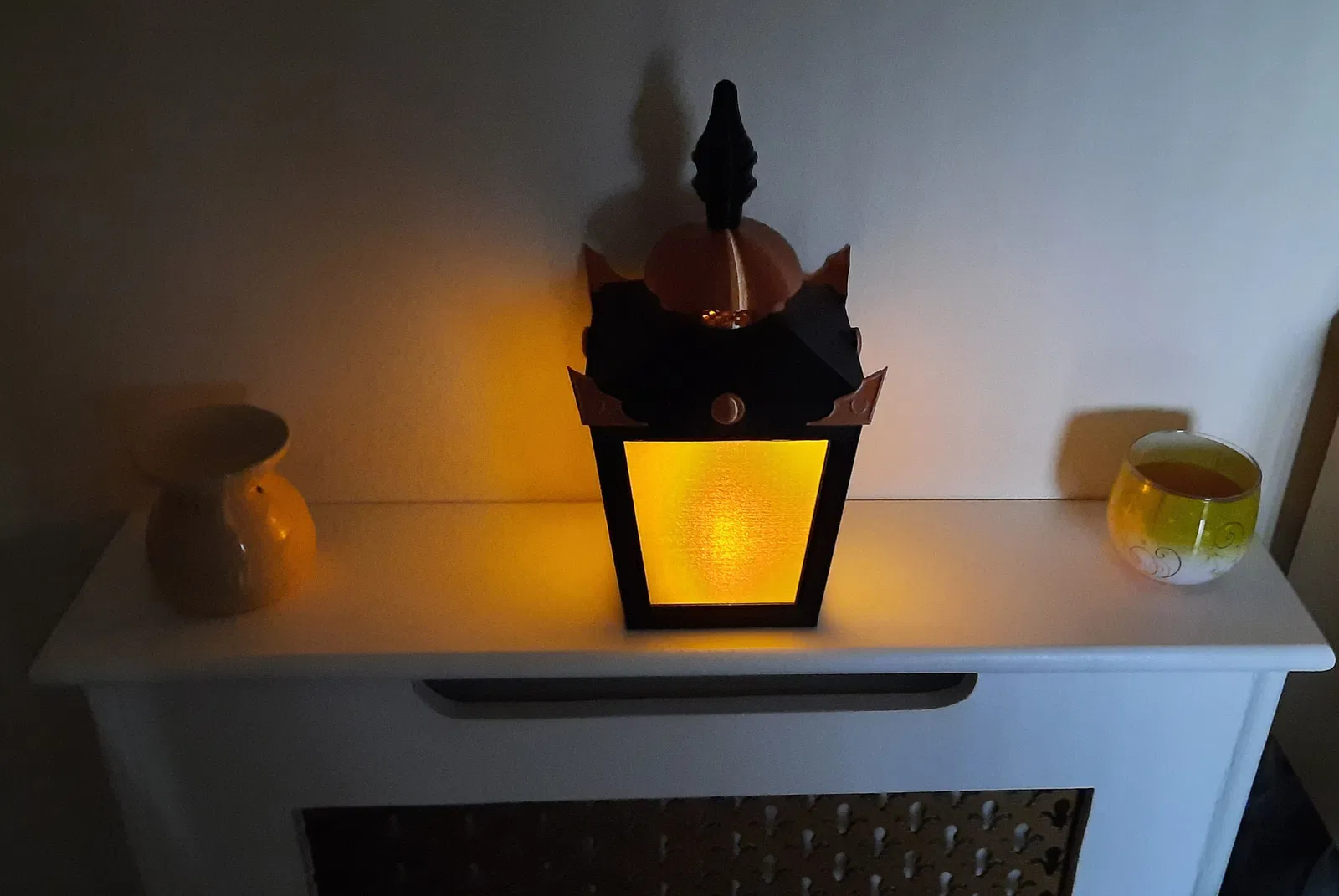

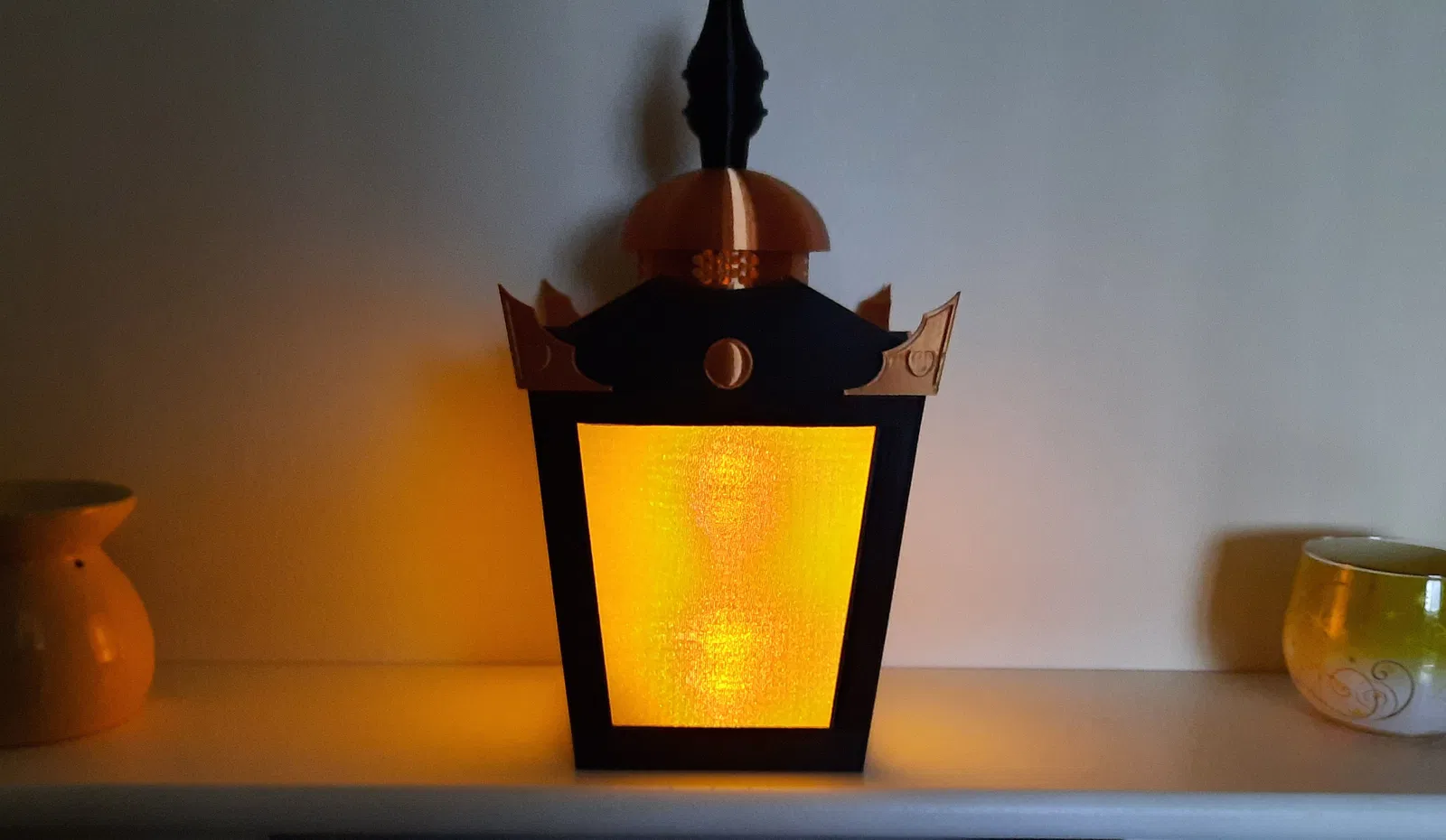

Vì vậy, nếu bạn đang ở trong bóng tối và tìm kiếm một ánh sáng dẫn đường, hãy in chiếc đèn lồng xinh xắn này và nó sẽ tỏa sáng như những vì sao trên sợi đốt... ừm... bầu trời!

Chúc bạn in vui vẻ!

PS: Video gốc của BigClive mổ xẻ chiếc đèn lồng ban đầu có thể được tìm thấy tại đây:

https://www.youtube.com/watch?v=iQJ_T7mC240
