Hộp Đựng Đĩa Chà Nhám Module

Cập nhật:

• 28 tháng 2 năm 2023
  • Thay thế file project .3mf bằng file được tạo trong PrusaSlicer thay vì SuperSlicer.
  • Việc này là để giải quyết một vấn đề mà một bạn trên Reddit gặp phải khi cố gắng slice file .3mf gốc.
  • Tôi không chắc lỗi slice là do cài đặt SuperSlicer hay do GCode dành riêng cho Revo của tôi.
  • Tôi khá chắc file .3mf mới (Modular Sanding Disc Organizer - Single - V13 PrusaSlicer) sẽ hoạt động - nhưng nếu không thì cứ cho tôi biết nhé!

Hệ thống “tổ chức” thông thường của tôi cho các đĩa chà nhám khá đơn giản: đổ tất cả vào một túi hoặc ngăn kéo và hy vọng chúng sẽ được nhóm theo độ nhám. Thưa độc giả, hệ thống này rất tệ.

Ban đầu tôi định làm một cái organizer nhỏ cho đĩa chà nhám bằng gỗ, nhưng dạo này trời lại lạnh và mưa. Máy in 3D không bận tâm lắm đến thời tiết khắc nghiệt bên ngoài (không giống như máy cưa bàn của tôi mà tôi dùng ở sân sau), nên tôi quyết định làm một cái organizer in 3D thay thế.

Có rất nhiều mẫu organizer đĩa chà nhám ngoài kia, và có thể đã có những mẫu module rồi! Đây có thể chỉ là một mẫu nữa… hoặc có thể nó đặc biệt! Tùy bạn quyết định.

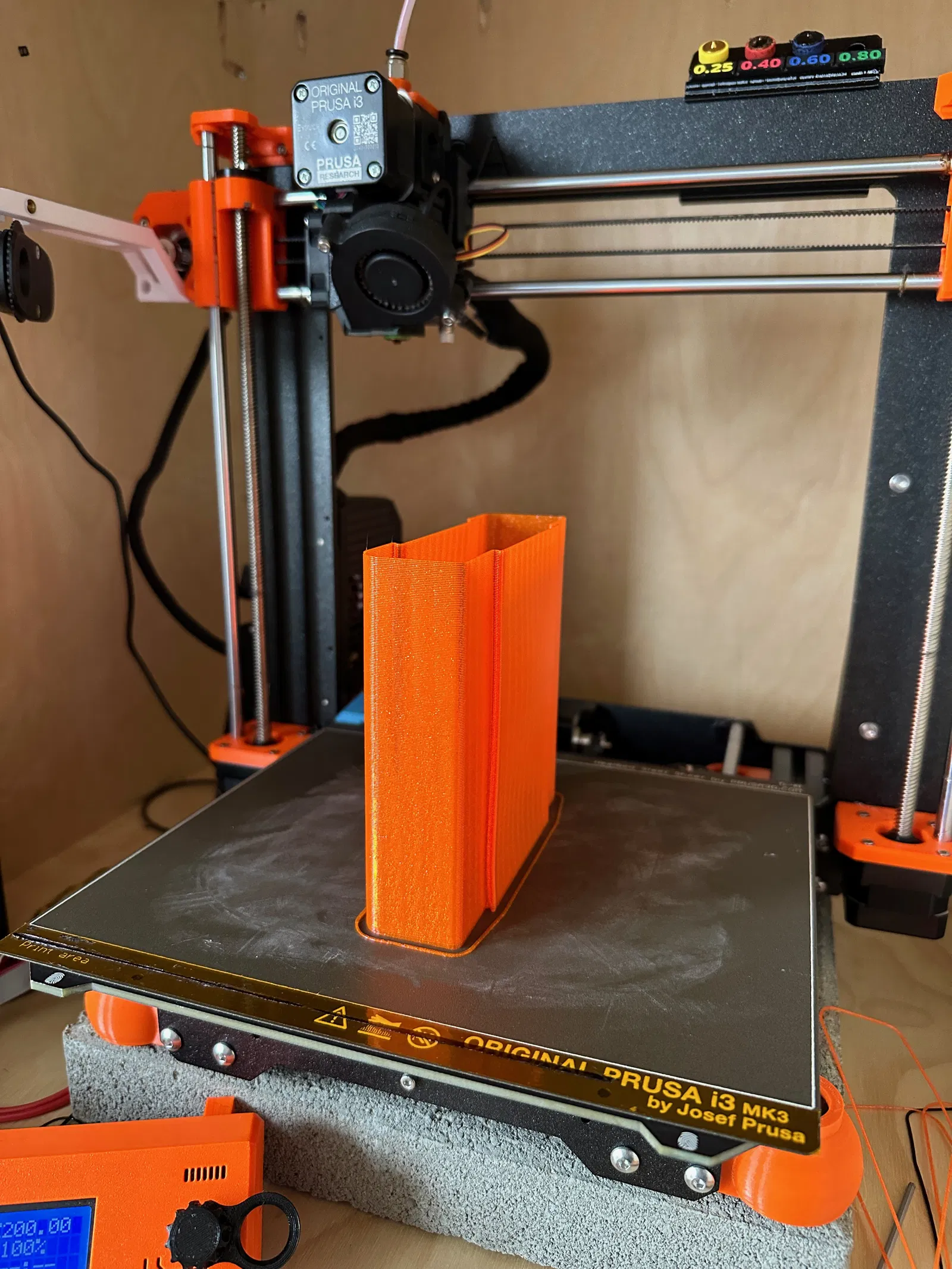

NHÂN TIỆN - Tôi đã thiết kế bộ phận này để có thể xếp chồng lên nhau một cách “vô hạn”. Nó được thiết kế để in bằng chế độ "vase mode" cho tốc độ và sự tinh tế 💅. Mỗi module sử dụng hơn 50g nhựa.

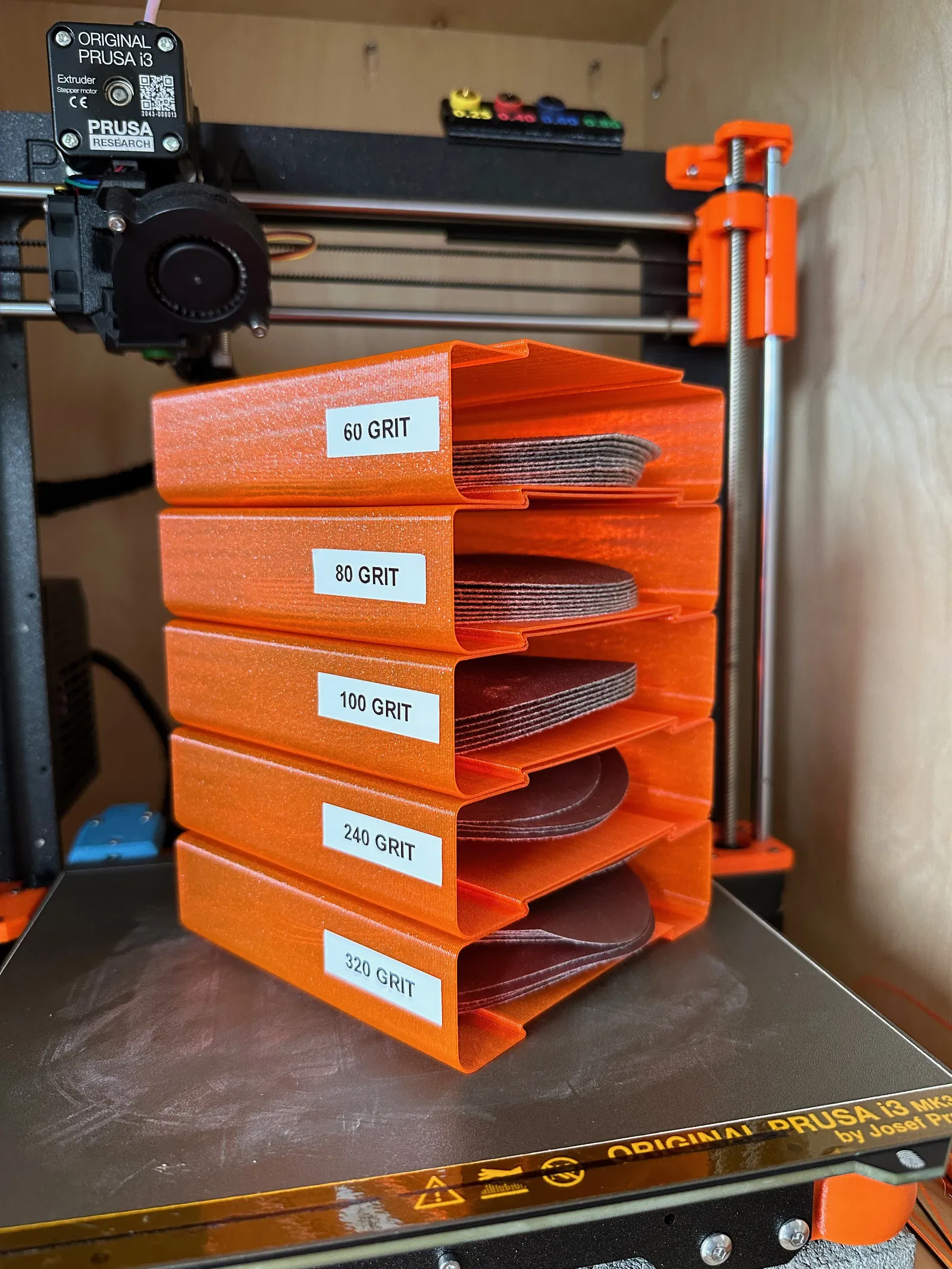

Giả sử bạn chỉ có 3 loại độ nhám đĩa chà nhám. Hãy in 3 cái hộp nhỏ này! Mua thêm một loại nữa? In thêm một cái nữa! Bộ phận có rãnh ghép nối dạng đuôi én để bạn có thể ghép module tiếp theo vào vị trí.

Tôi đã in những mẫu này với cài đặt sau:

• Đầu phun 0.8 mm
• Chiều cao lớp 0.55
• Chế độ "Spiral vase mode", 3 lớp đáy
• PETG

Tôi không chắc liệu chế độ "spiral vase" có đi theo đường trung tâm của đường viền mô hình hay lệch về một phía. Xin hãy cho tôi biết nếu bạn in mẫu này với đầu phun khác và có thành công không! Tôi đã đính kèm file STEP vì (a) tôi hoàn toàn ủng hộ việc đó và (b) nó sẽ hữu ích trong trường hợp bạn cần tinh chỉnh bất cứ điều gì để bản in của bạn vừa vặn ~như ý~.

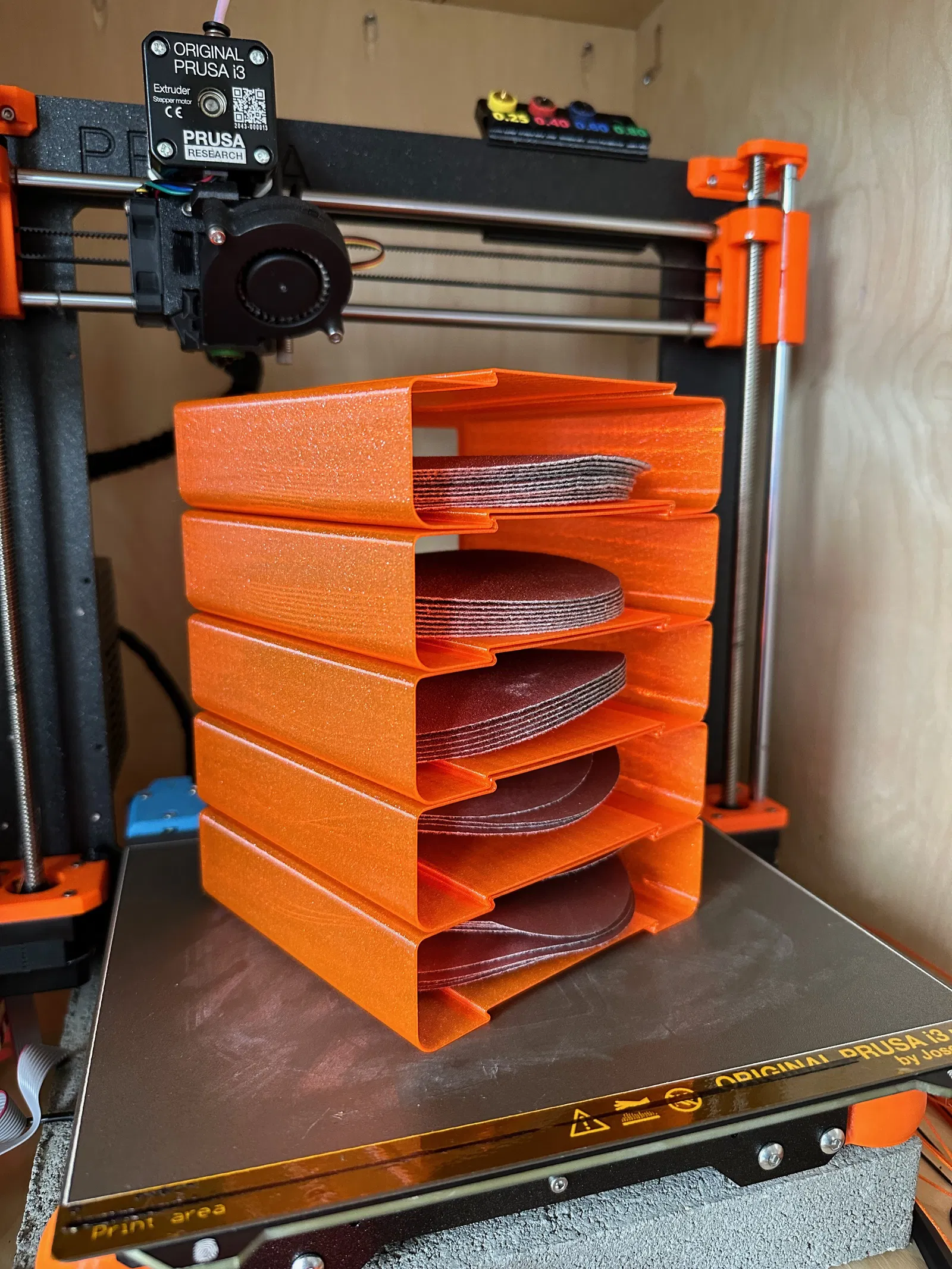

_Lưu ý: tất cả các ảnh đều hiển thị bản in V12. V12 có một cạnh vát bất đối xứng ở các góc dưới cùng, điều này hợp lý về mặt hình ảnh trong mô hình nhưng lại không hợp lý trong bản in chế độ vase mode. Tôi đã khắc phục điều này với bản cập nhật V13, nhưng tôi không thể in thêm 5 cái hộp nữa chỉ để làm tài liệu :)
