Bánh Răng Côn Fidget Cho Ngón Tay
Giới thiệu bộ bánh răng côn "FingerFidgetBevelGears", nơi một đầu vào ngón tay có thể điều khiển ba bánh răng khác. Sản phẩm này giải thích cách lắp ráp bánh răng côn phức tạp, nhấn mạnh việc đặt cả bốn bánh răng cùng lúc để đảm bảo hoạt động trơn tru. Độ hở trục được tinh chỉnh để mang lại trải nghiệm mượt mà.
Mô tả

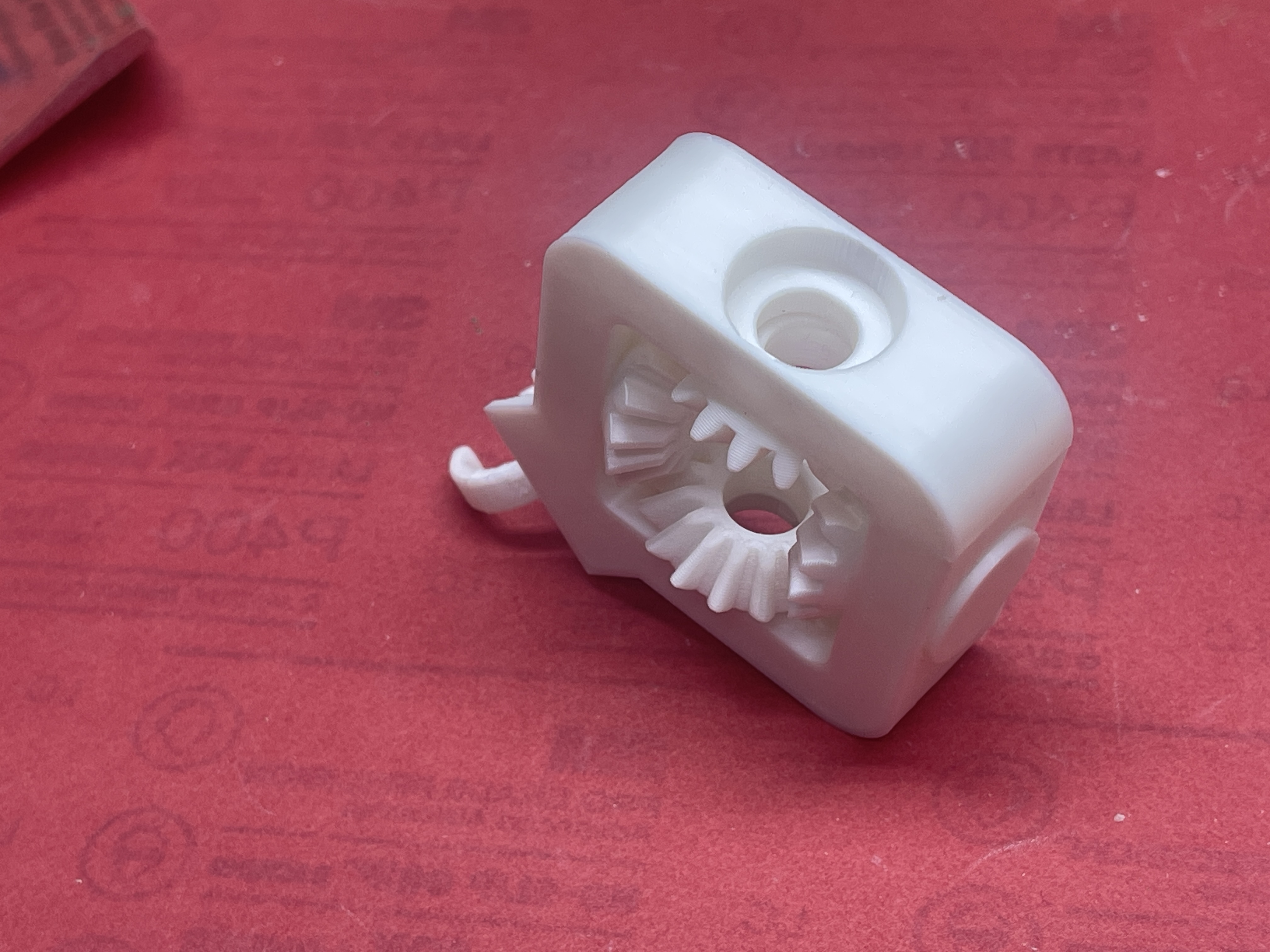

Đây là một sản phẩm giới thiệu cách hoạt động của bánh răng côn. Chúng thay đổi góc trục quay đi 90 độ.

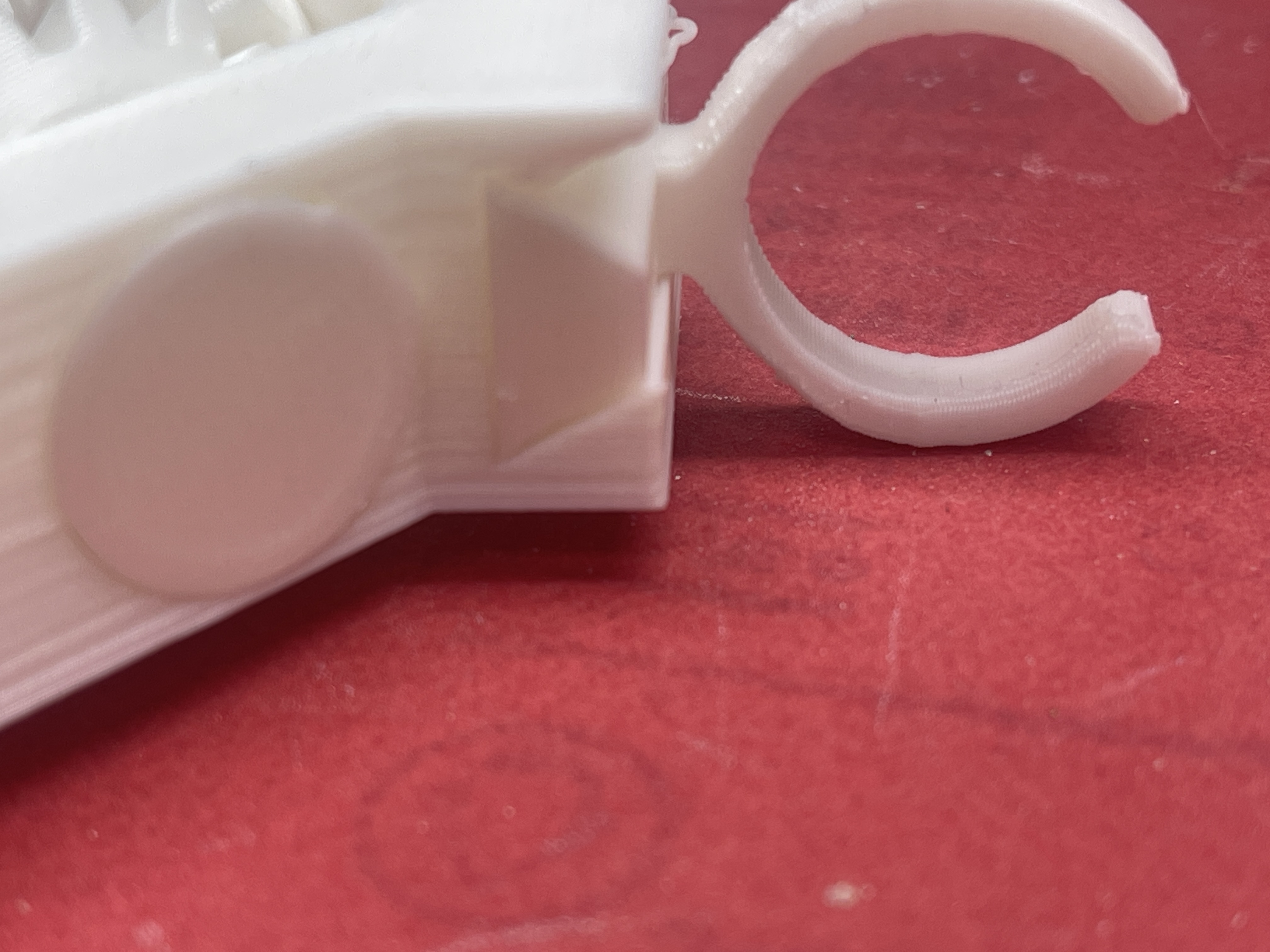

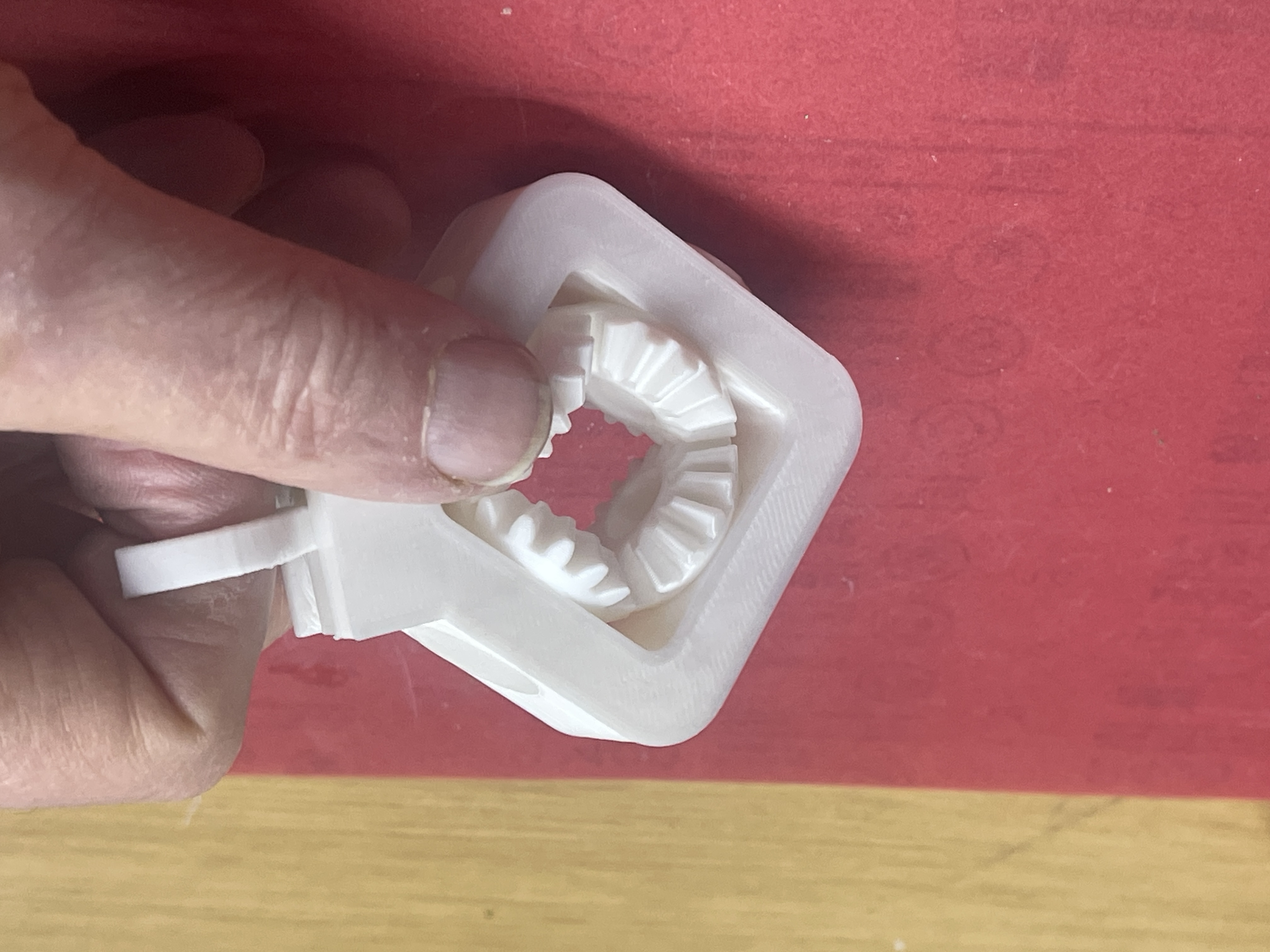

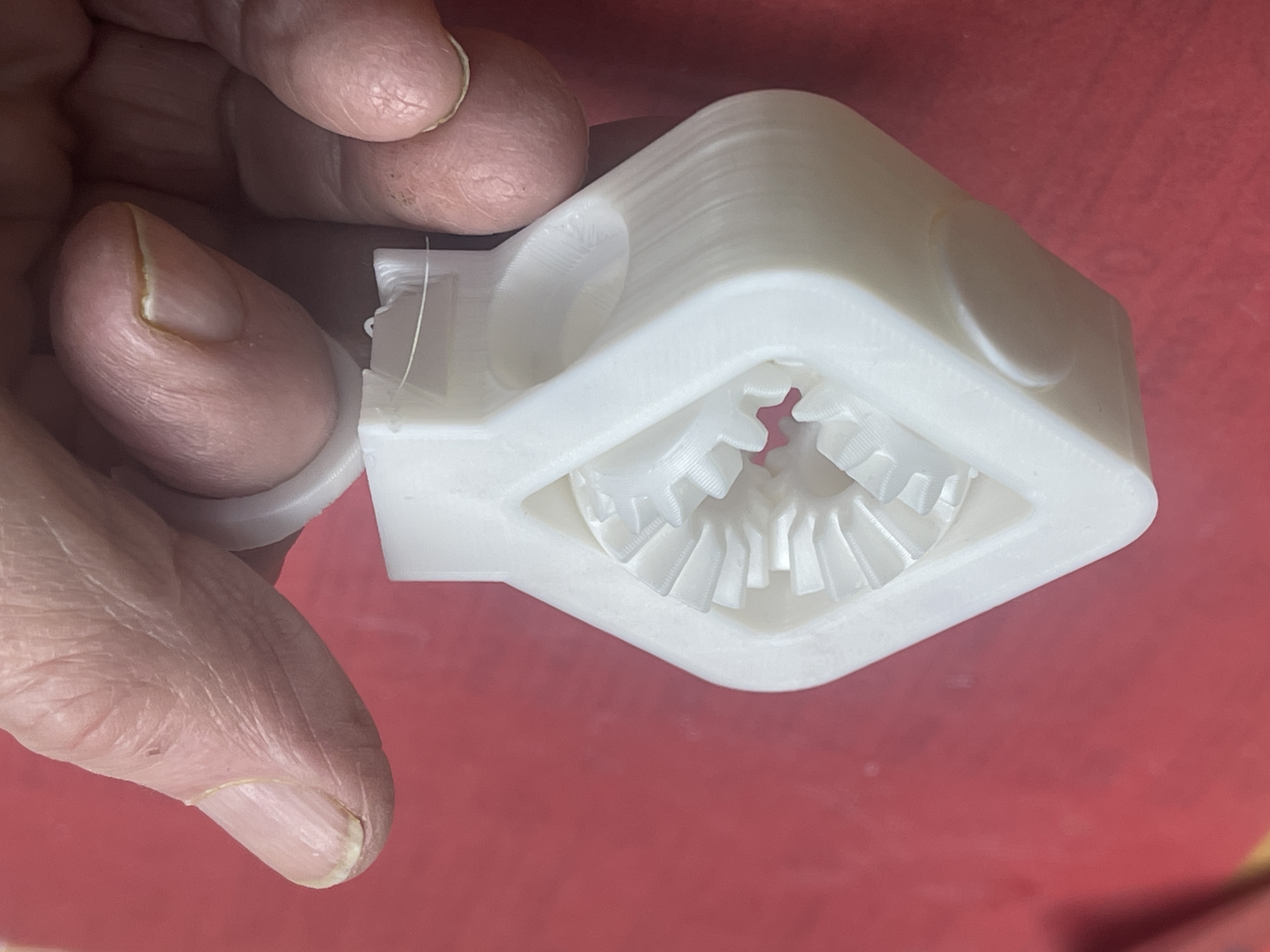

Cái món đồ chơi fidget này cho phép một đầu vào (ngón tay cái của bạn) điều khiển ba bánh răng côn khác.
Các bánh răng được tải dễ dàng vào Fusion 360 từ McMaster-Carr.

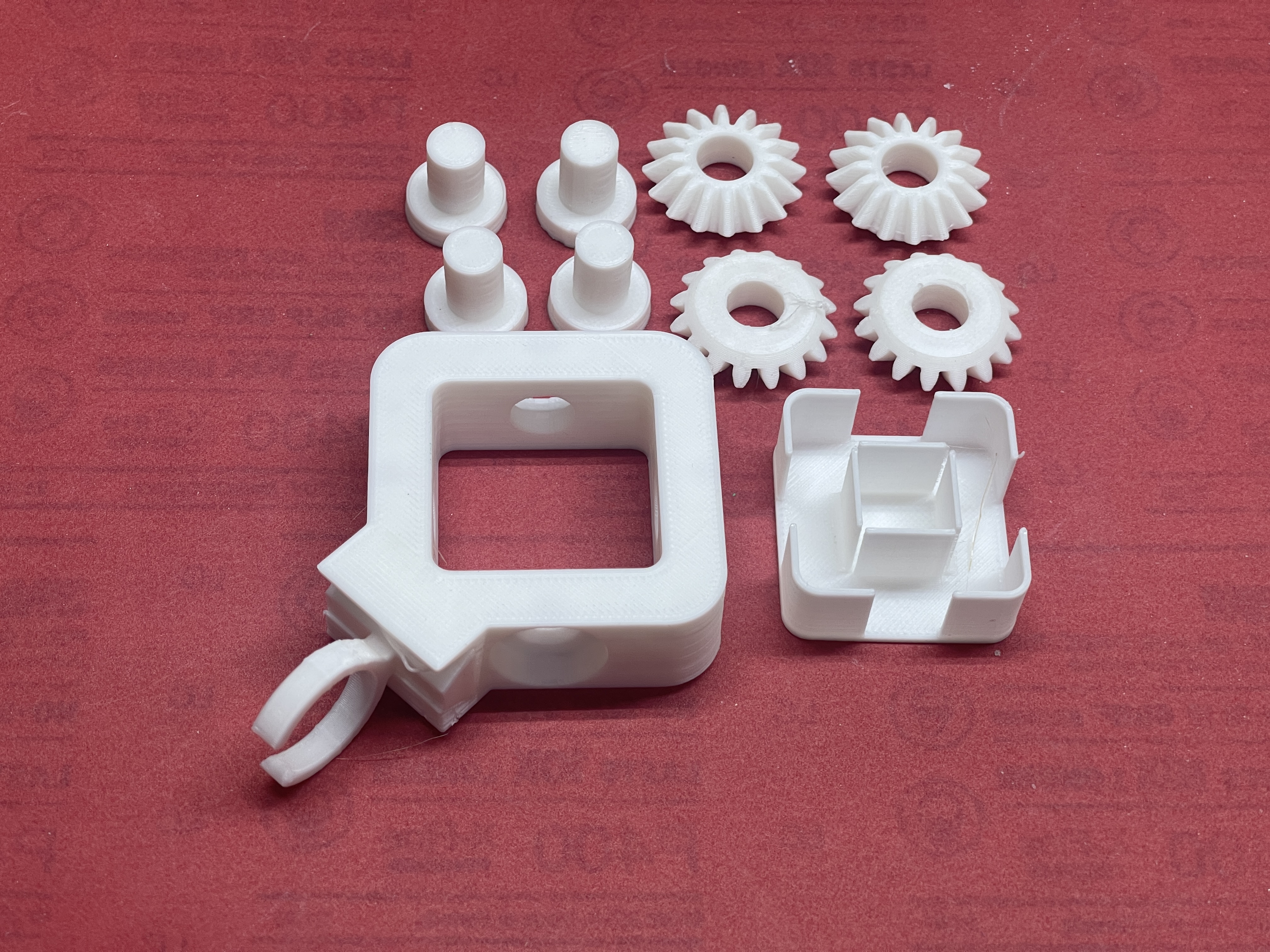

Cả bốn bánh răng cần được đặt vào khung cùng một lúc.
Không thể đặt ba bánh răng vào khung rồi mới lắp bánh thứ tư vì các răng liền kề cần quay cùng chiều để cho phép lắp vào, nhưng chúng luôn quay theo chiều ngược nhau.
Vì vậy - hãy xếp cả bốn bánh răng bên ngoài khung bằng cách đặt chúng vào hộp có thành mỏng. Lật ngược hộp thành mỏng lên trên khung, và các bánh răng sẽ rơi vào khung. Sau đó, lắp một hoặc hai trục vào bộ phận lắp ráp.
Khe hở giữa các trục và khung khá mượt mà với độ hở (dung sai) rất ít. Tôi đã sử dụng độ hở 0,305 mm giữa ID và OD.
