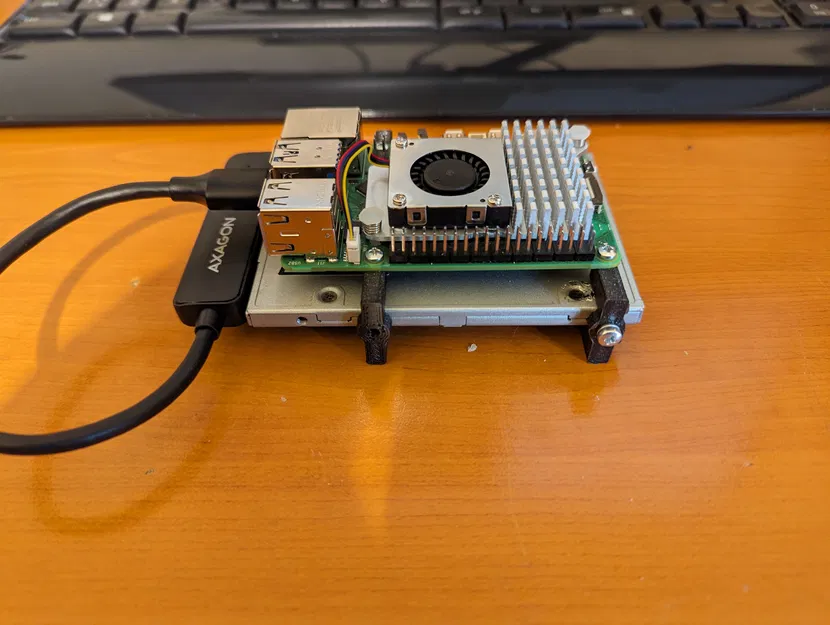

Khung gắn ổ cứng 2.5" cho Raspberry Pi

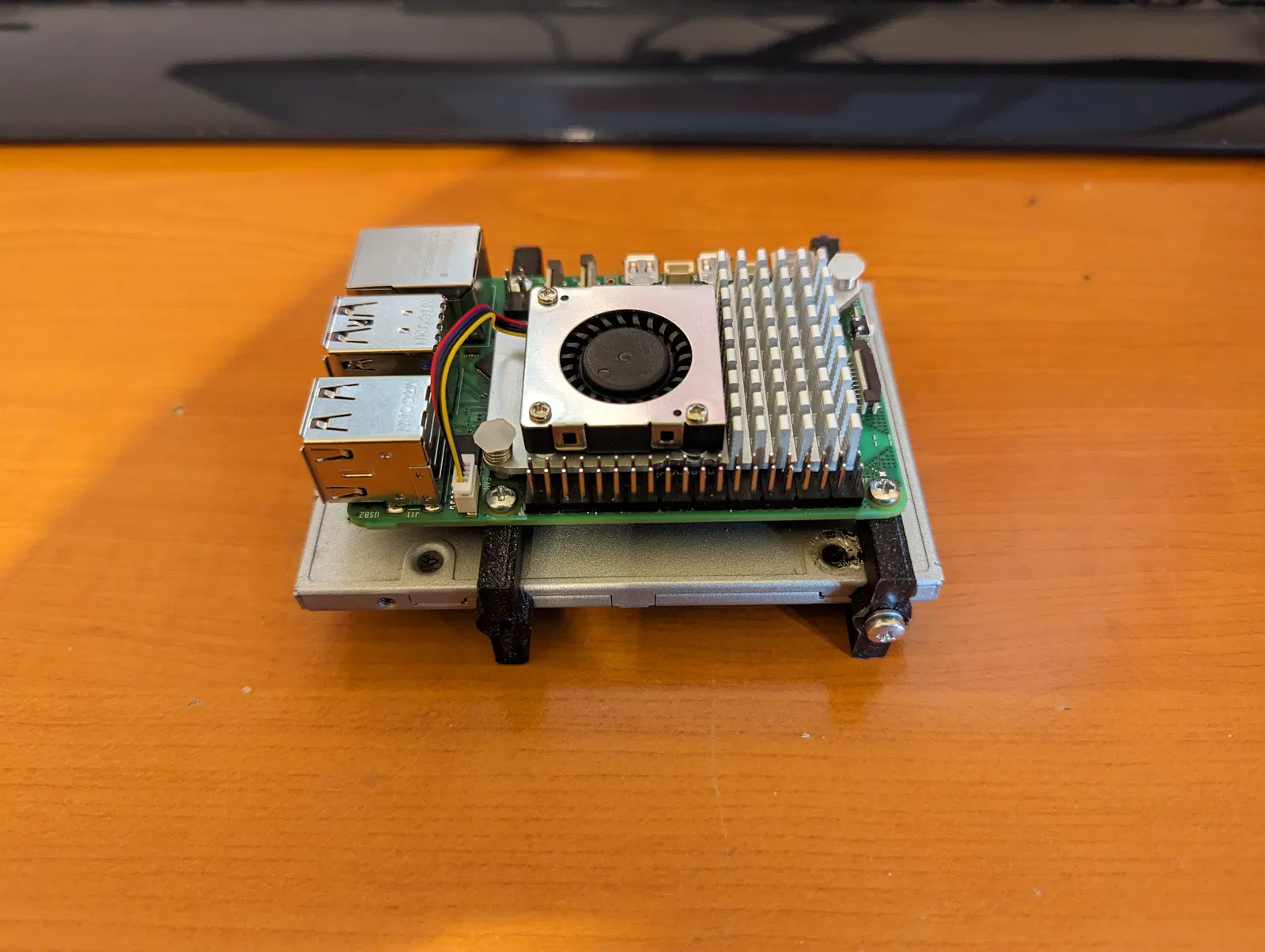

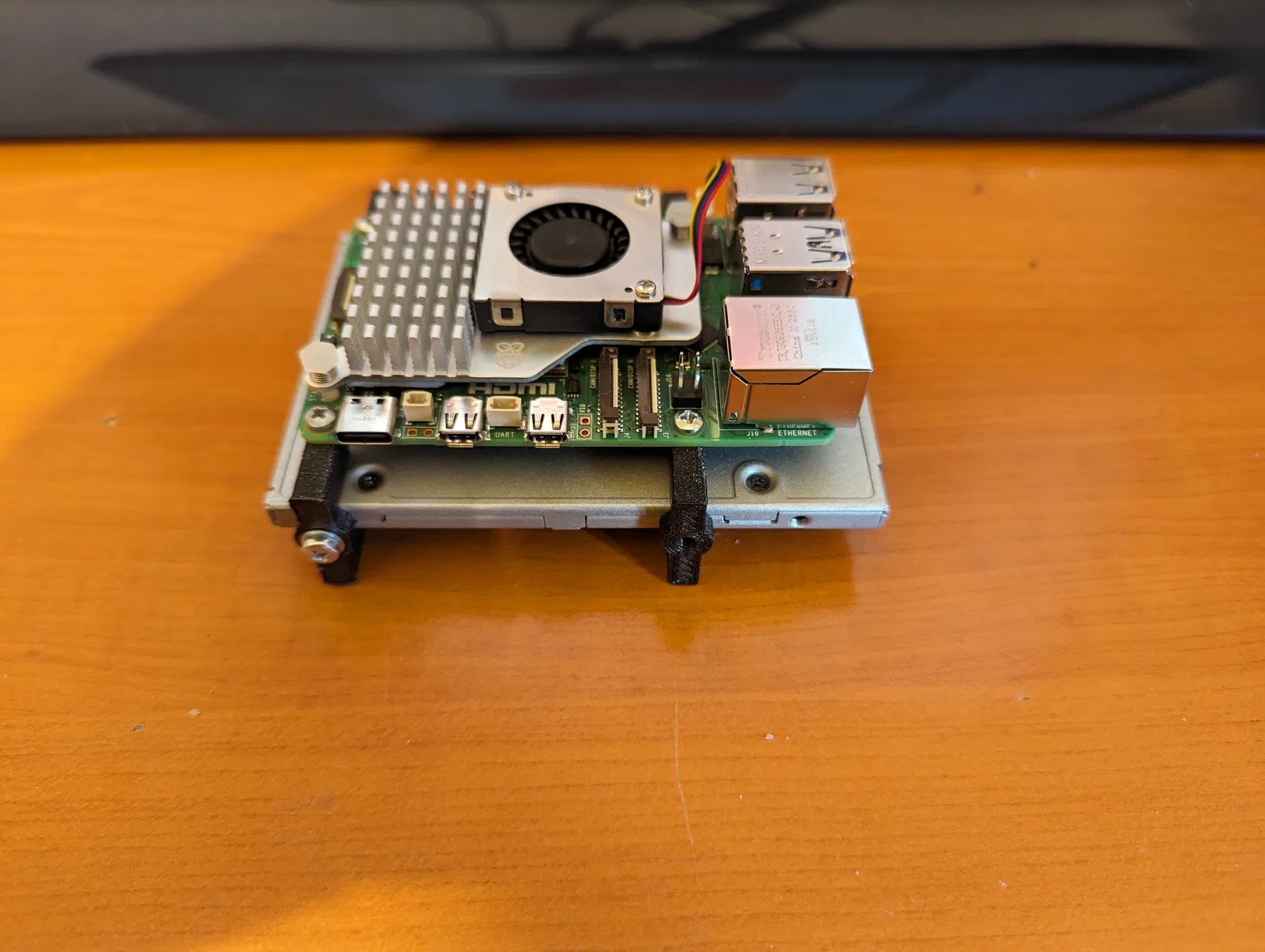

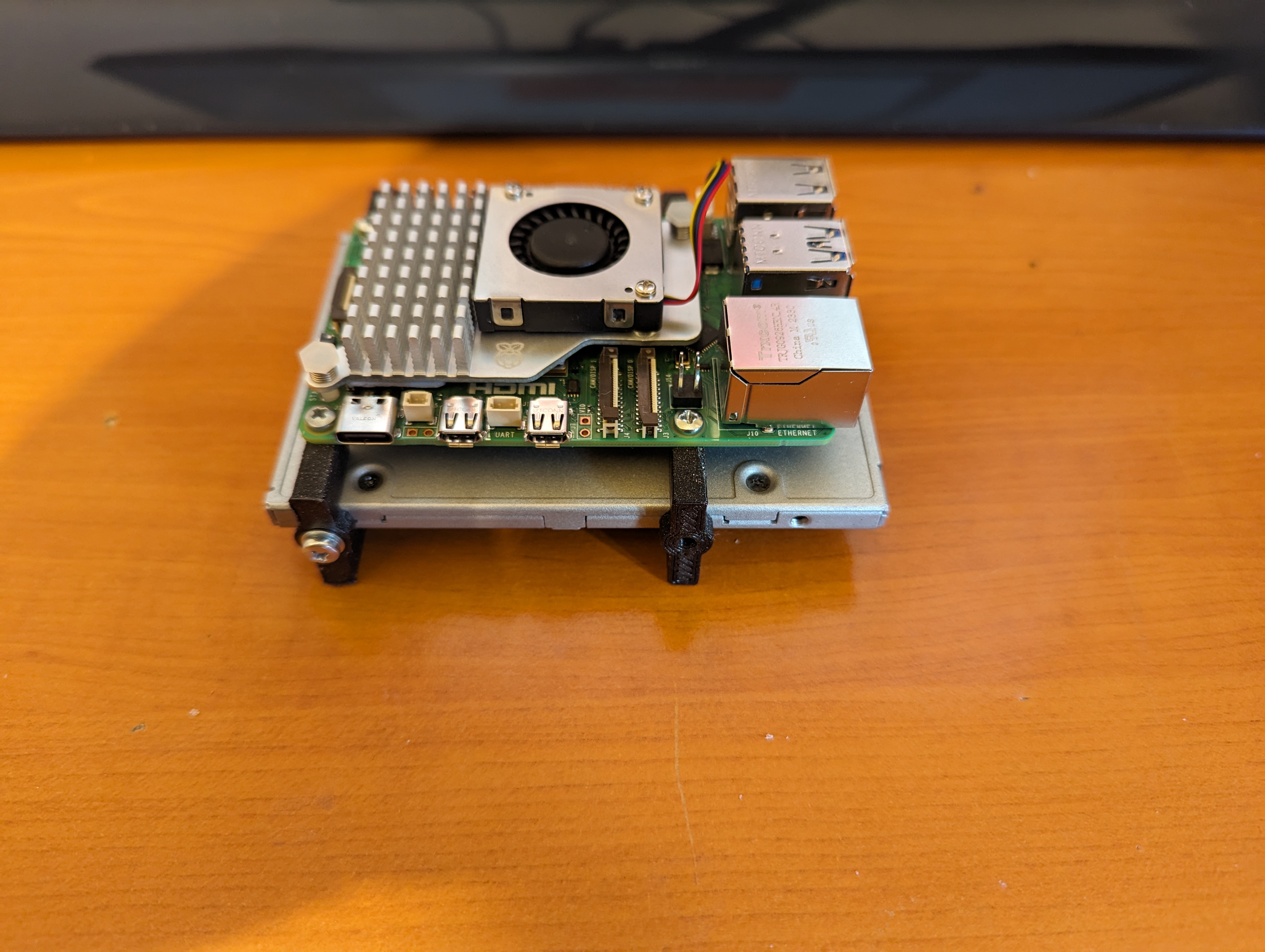

Mô hình này có bộ đệm có chiều dài có thể điều chỉnh bên dưới ổ cứng. In ra bốn cái kẹp giữ hai bên và gắn hai cái vào ổ cứng và tất cả chúng với ốc vít vào Raspberry Pi.

Cũng bao gồm một mô hình FreeCAD bán tham số với bảng tính nơi bạn có thể điều chỉnh hầu hết các số liệu trong trường hợp bạn cần thay đổi chúng (ví dụ, đặc tả cho yếu tố hình thức 2.5" cho phép sai số 0.25mm về chiều rộng của SSD; và bạn cũng có thể điều chỉnh kích thước của Raspberry Pi để phù hợp với các mô hình khác). Một số dung sai được đặt thủ công.

Bao gồm một vòng đệm tùy chọn.

Nếu bạn thích đặt Raspberry Pi của mình nằm ngang, dựa vào các kẹp giữ hai bên, hãy sử dụng mô hình kẹp giữ đã cập nhật cũng bao gồm lỗ vít cho đáy ổ cứng. Độ ăn sâu tối thiểu chấp nhận được của ốc vít vào ổ cứng 7mm là 2mm, nghĩa là với mô hình chưa sửa đổi, bạn có thể dùng ốc M3x12 cho ngàm đáy.

Bật tham số trong bảng tính để tạo mô hình cho Raspberry Pi kích thước đầy đủ hoặc Raspberry Pi Zero.
