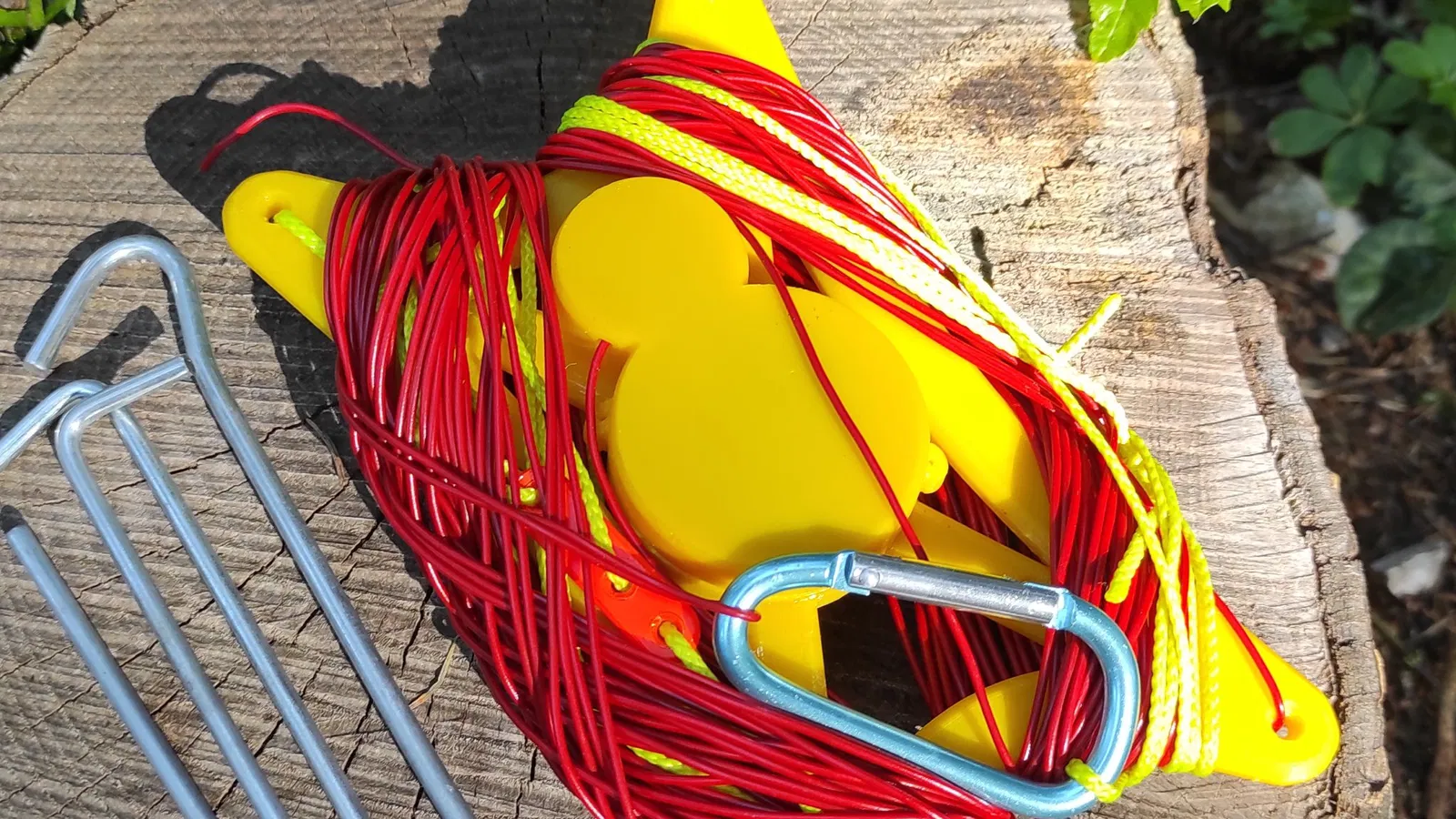

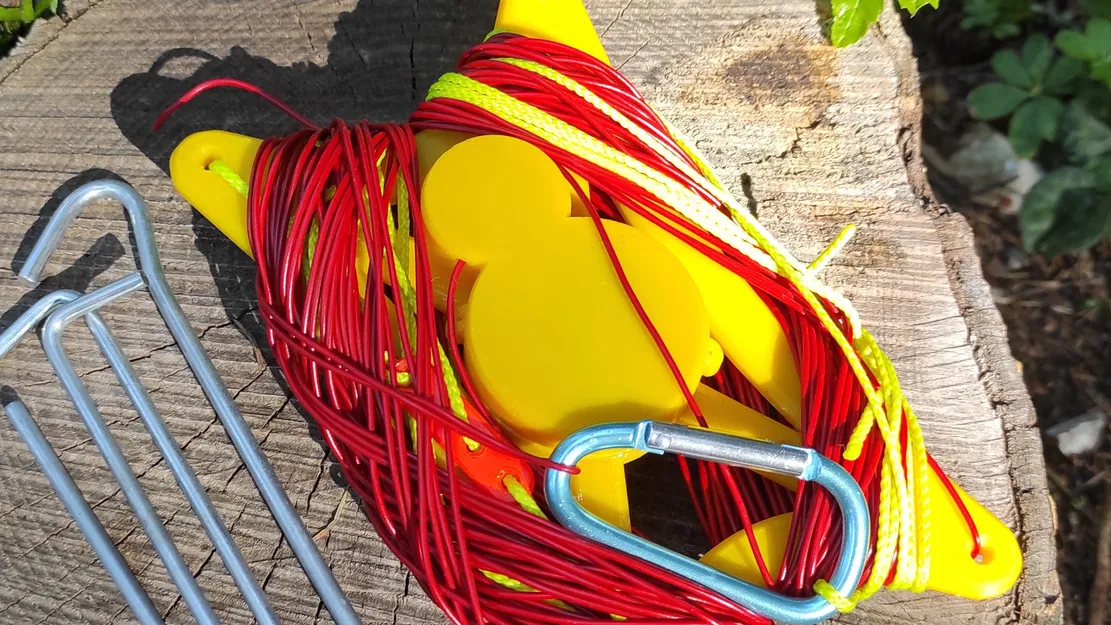

Cuộn ăng-ten với Balun tỉ lệ 1:64

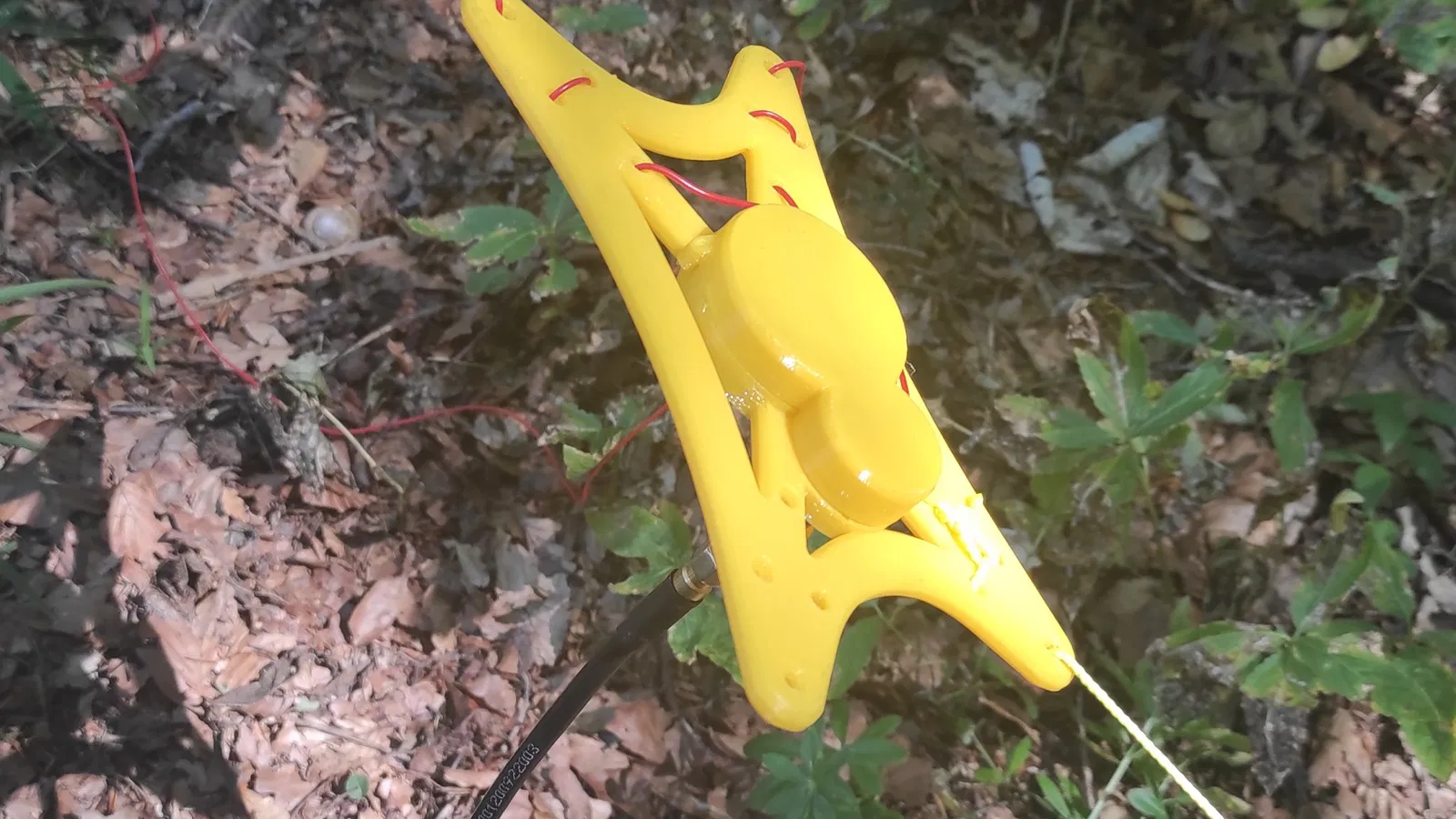

Tôi đã muốn tích hợp một Balun vào cuộn anten của mình trong một thời gian dài, và bây giờ nó đã có mặt!

Tôi đã tạo ra cuộn anten này cho các hoạt động SOTA, nhưng tất nhiên bạn cũng có thể sử dụng nó cho các hoạt động không phải SOTA. Balun mà tôi quấn có tỷ lệ 1:64, nhưng tất nhiên bạn có thể quấn theo cách bạn muốn.

Chúng tôi đã làm nhiều anten này trong Xưởng Antenna ÖVSV ở OE6 vì giá mỗi anten thấp hơn 10€!

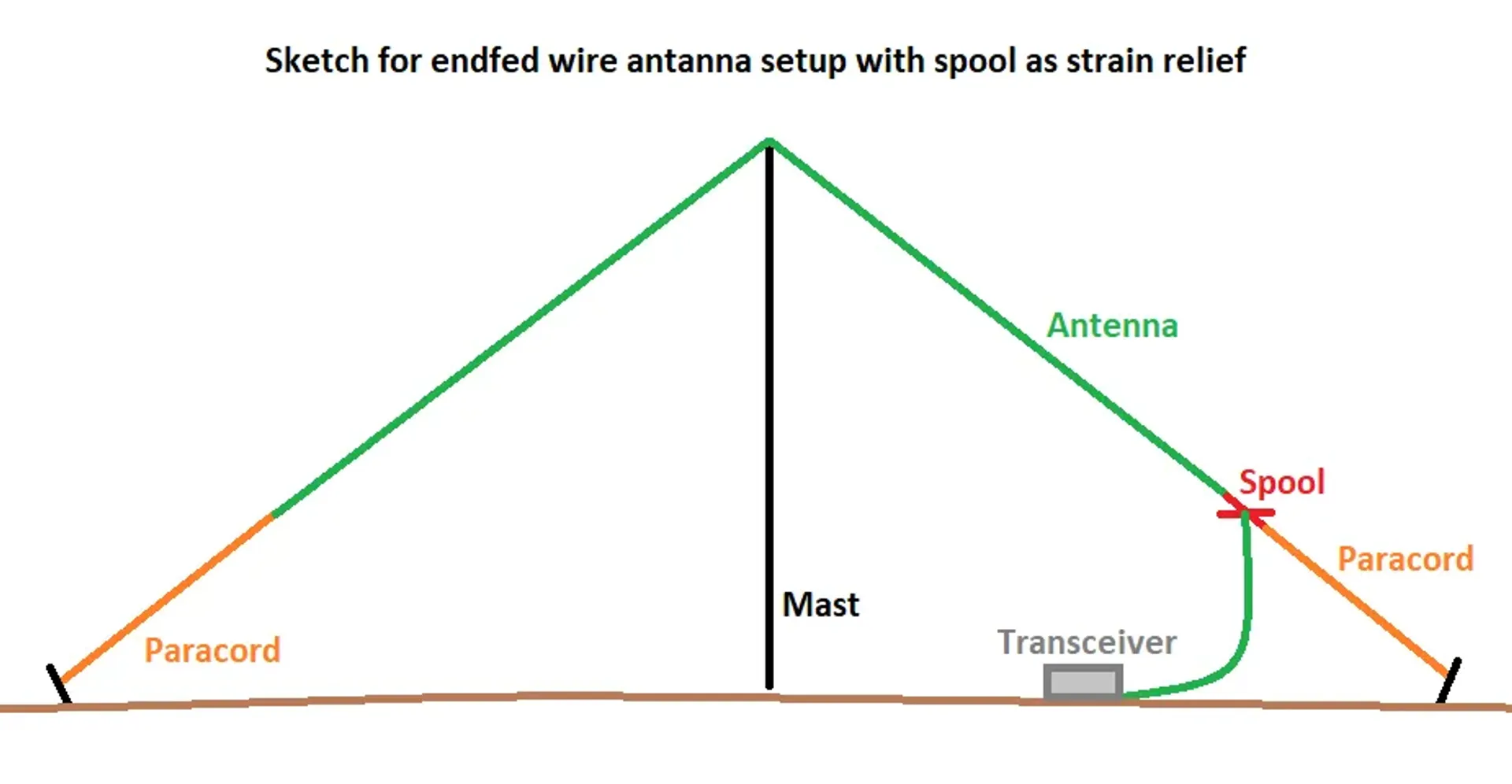

Toroid nên có khả năng chịu được 100W SSB và 50W CW theo nhiều nguồn trên internet. Tất cả kiến thức về half wave endfeds sẽ không đủ chỗ trên trang này, vì vậy đây là một nguồn tuyệt vời nếu bạn cần biết thêm: https://www.nonstopsystems.com/radio/frank_radio_antenna_multiband_end-fed.htm

Bạn sẽ cần:

• 1x cuộn
• 1x cả hai nắp

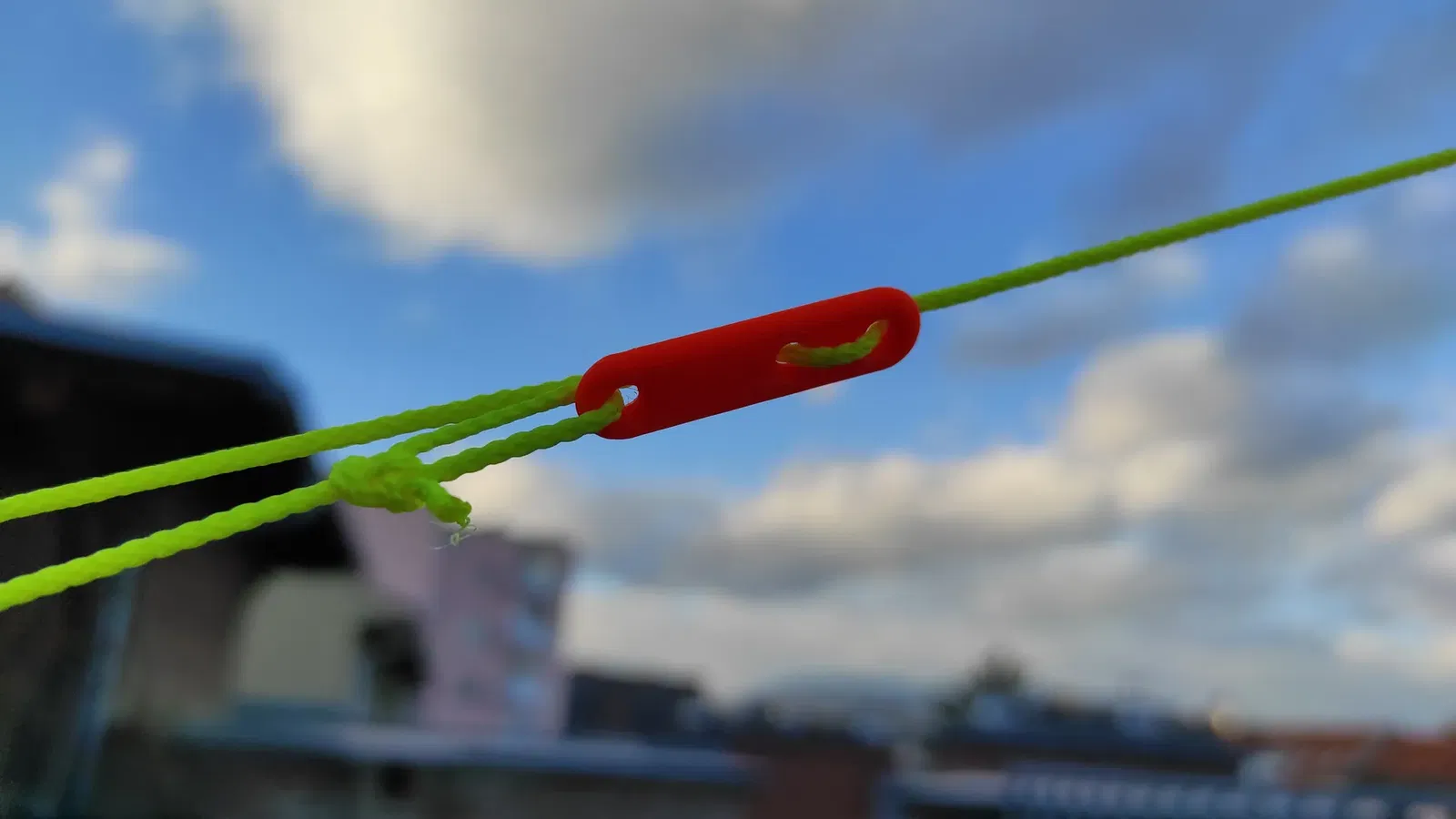

• 2x bộ điều chỉnh dây
• 1x bộ chuyển đổi BNC cho lắp đặt trên khung với điểm hàn ở mặt sau.
• 1x toroid FT140-43
• 90cm dây email 0.8mm
• 2-4m Paracord (đường kính tối đa 3mm)
• Dây anten theo lựa chọn của bạn (đã sử dụng 0.25mm cho bộ phát QRP 10W của tôi)

Hướng dẫn:

• Kiểm tra các nắp và phần nhô ra của chúng trước khi bạn quấn toroid. Balun cuối cùng nên vừa khít.

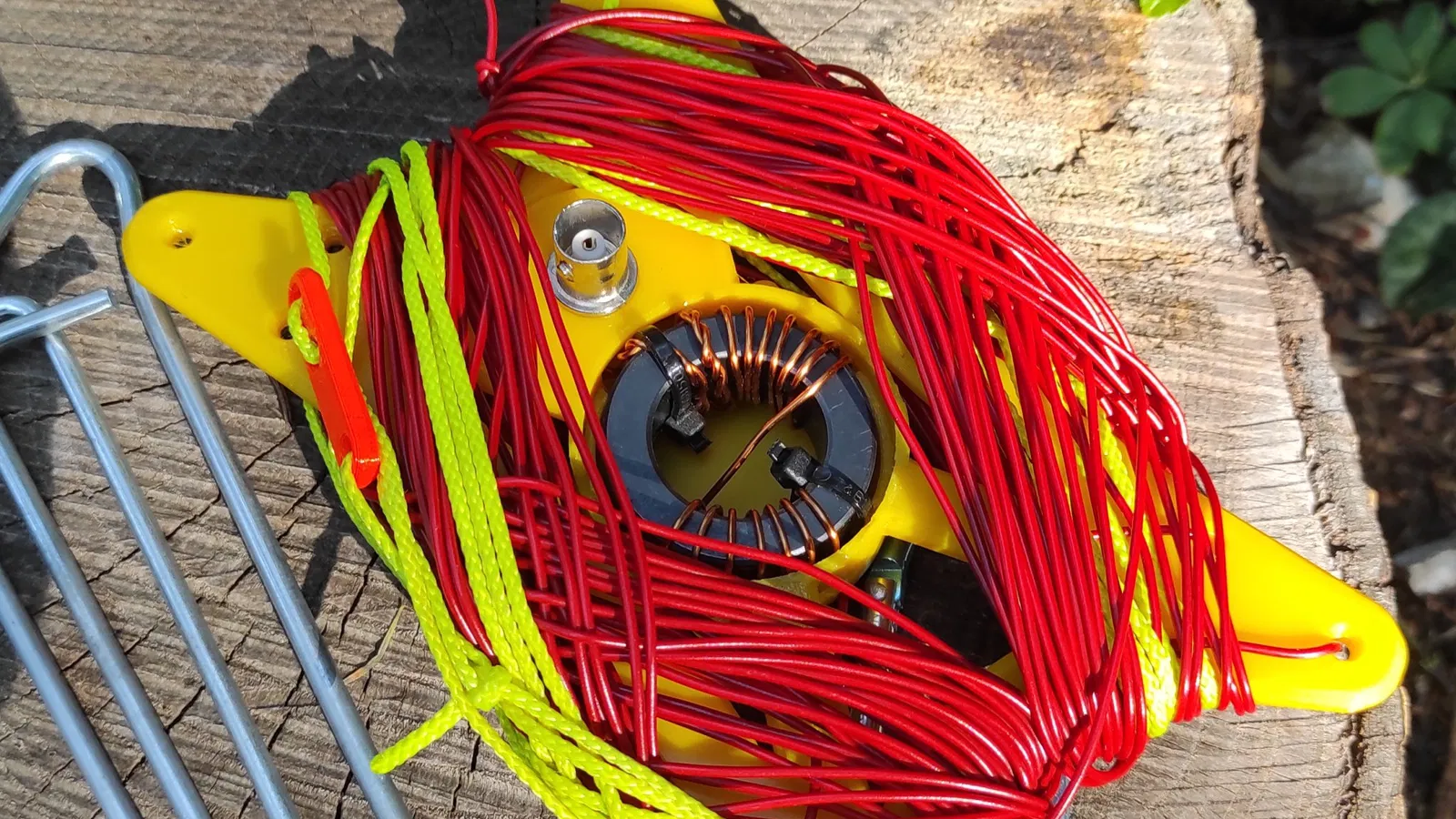

• Gắn kết nối BNC
• Sử dụng các lỗ trên nắp để chạy dây anten và dây đối trọng bên trong.
• Hàn tất cả lại với nhau
• Sử dụng các mảnh dây email thừa để khóa các nắp lại. Hoặc dán chúng lại với nhau nếu bạn thích như vậy.
