Giá đỡ AMS xếp chồng CHƯA được kiểm tra đầy đủ

Tui đang tính mua thêm cái AMS thứ hai chủ yếu để xài vật liệu khác nhau thôi (chứ không phải để đổi màu).

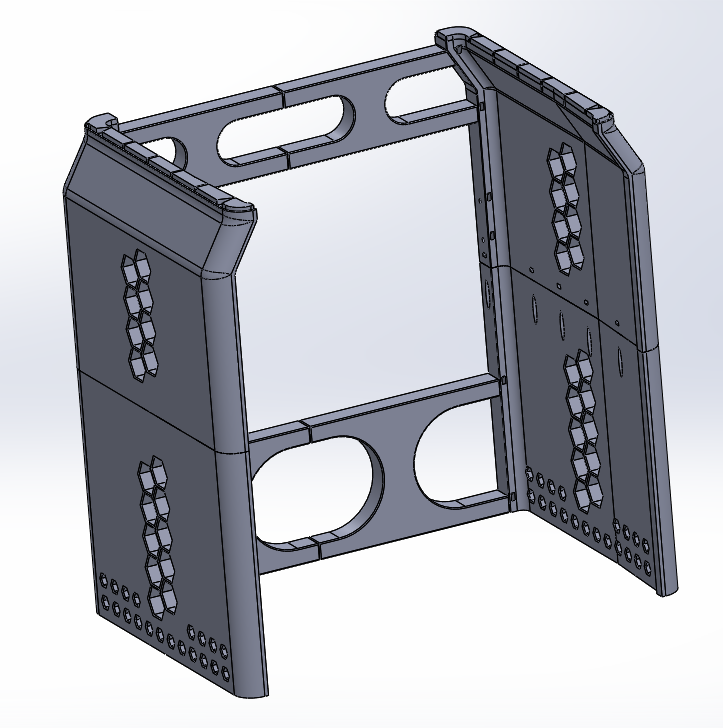

Tui đã thiết kế cái stack 2 tầng này cả tuần, làm nhiều bài test khớp nối, nhưng mà tới khúc in thì lại hết dám làm.

Tui biết nó sẽ to, nhưng không ngờ nó tốn tới 3kg filament và thời gian in chắc cũng hơn tuần (tui không có chạy farm in và cũng không có máy in chạy không ngừng nghỉ).

Dù sao thì tui cũng đăng lên đây, có thể có ai đó có thời gian rảnh thì làm thử cho nó thành hiện thực. Nếu bạn làm thành công, nhớ chia sẻ ảnh sản phẩm hoàn thiện với tui nha. Hoặc có ai đó làm cho nó nhẹ bớt đi cũng được (tui xin lỗi vì tính thẩm mỹ của mình).

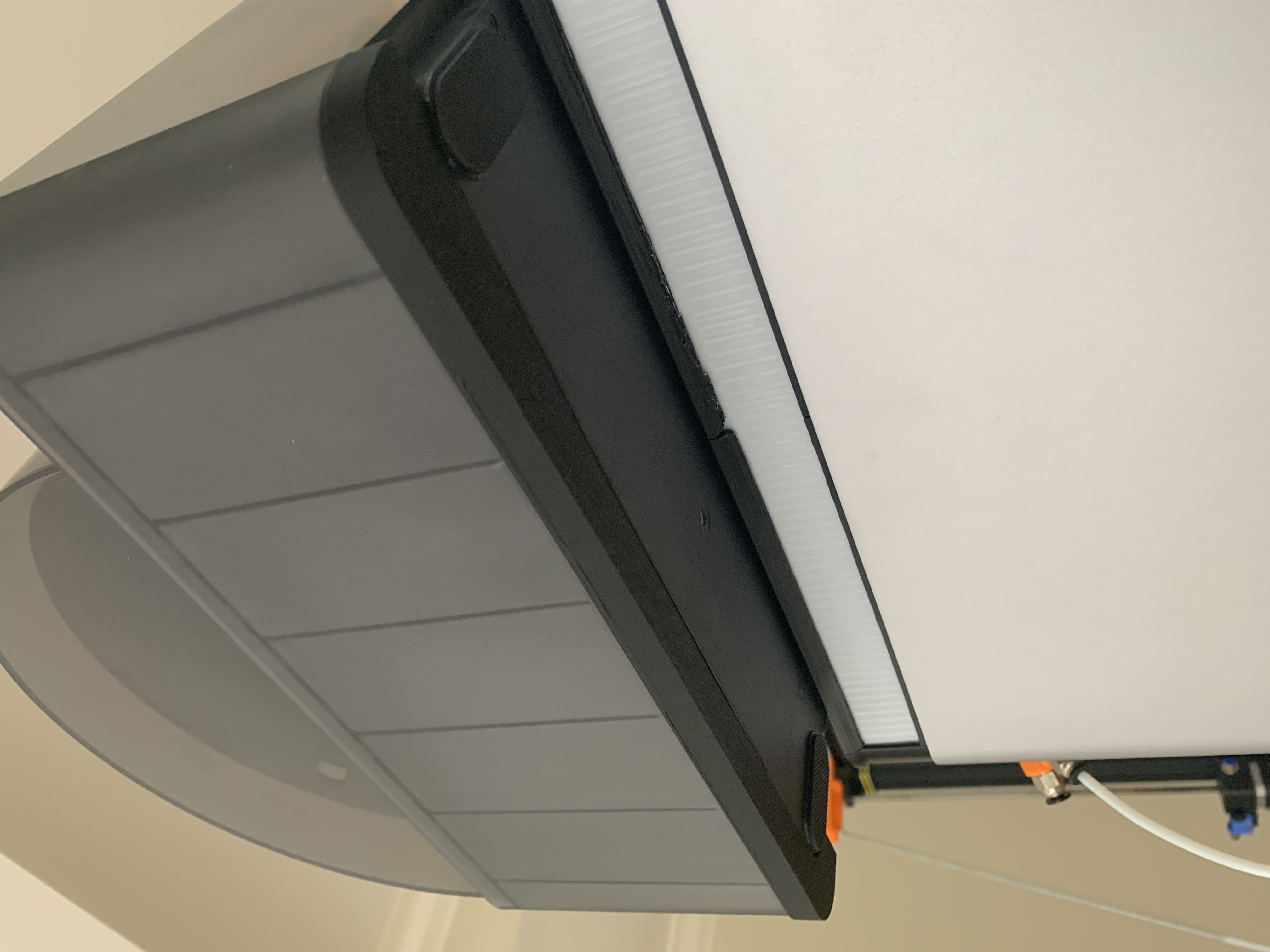

Phần mô hình khớp với AMS đã được kiểm tra. Nếu AMS của bạn giống của tui thì lắp ráp sẽ không có vấn đề gì đâu. Tui quen thiết kế với dung sai chặt chẽ, nếu bạn không thích thì thử trước cái phần quan trọng nhất xem sao. Hy vọng ai đó có thể dùng cái này để làm cái gì đó khác.

Tui chỉ tải lên nửa trái của file mô hình. Bạn vui lòng tự mirror để tạo nửa còn lại của file mô hình nhé.

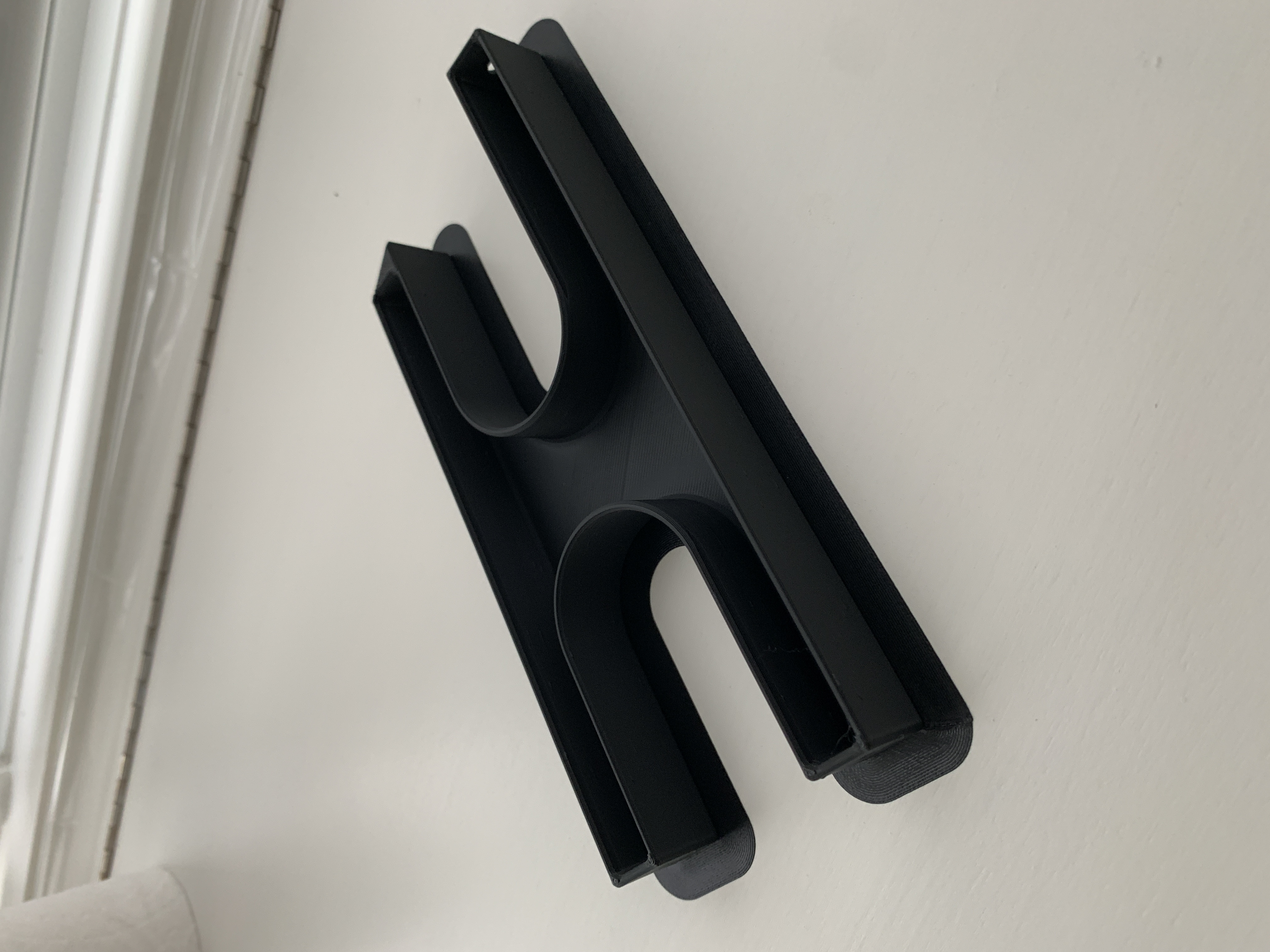

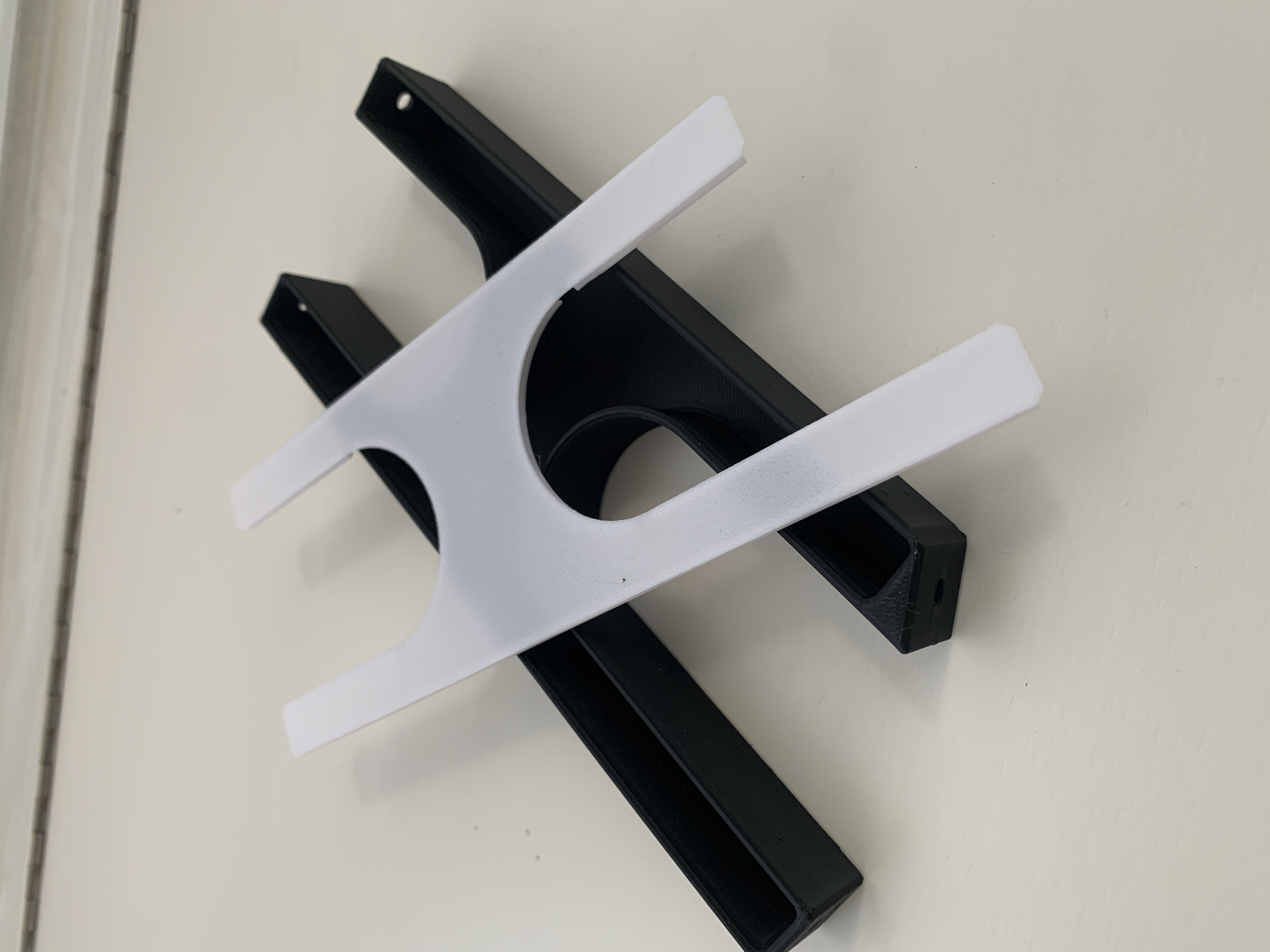

Files 1, 2 và 3 đều là các bracket phía sau dùng để kéo các tấm panel bên hông. Thực tế thì 2 không cần thiết. Nếu lắp 2 thì AMS bên dưới sẽ không mở nắp hoàn toàn được.

Files 6, 7, 8, và 9 dùng để gắn Bambu Plate vào phía bên trái của chân đế. Nếu bạn muốn gắn vào bên phải thì 6 và 7 cần in mirror. Các bộ phận được kết nối bằng nam châm đường kính 8mm, dày 3mm, nên dù bạn có bao nhiêu tấm plate đi nữa, miễn là có đủ nam châm thì bạn cứ gắn vào đó. Bạn có thể thấy khoảng cách giữa các tấm plate cuối cùng hơi gần, nhưng đối với tui thì không có vấn đề gì. Có một điều cần lưu ý là đế của chúng thấp hơn đế của bracket AMS 1mm, vì tui dự định gắn chân TPU cao 1mm dưới bracket.

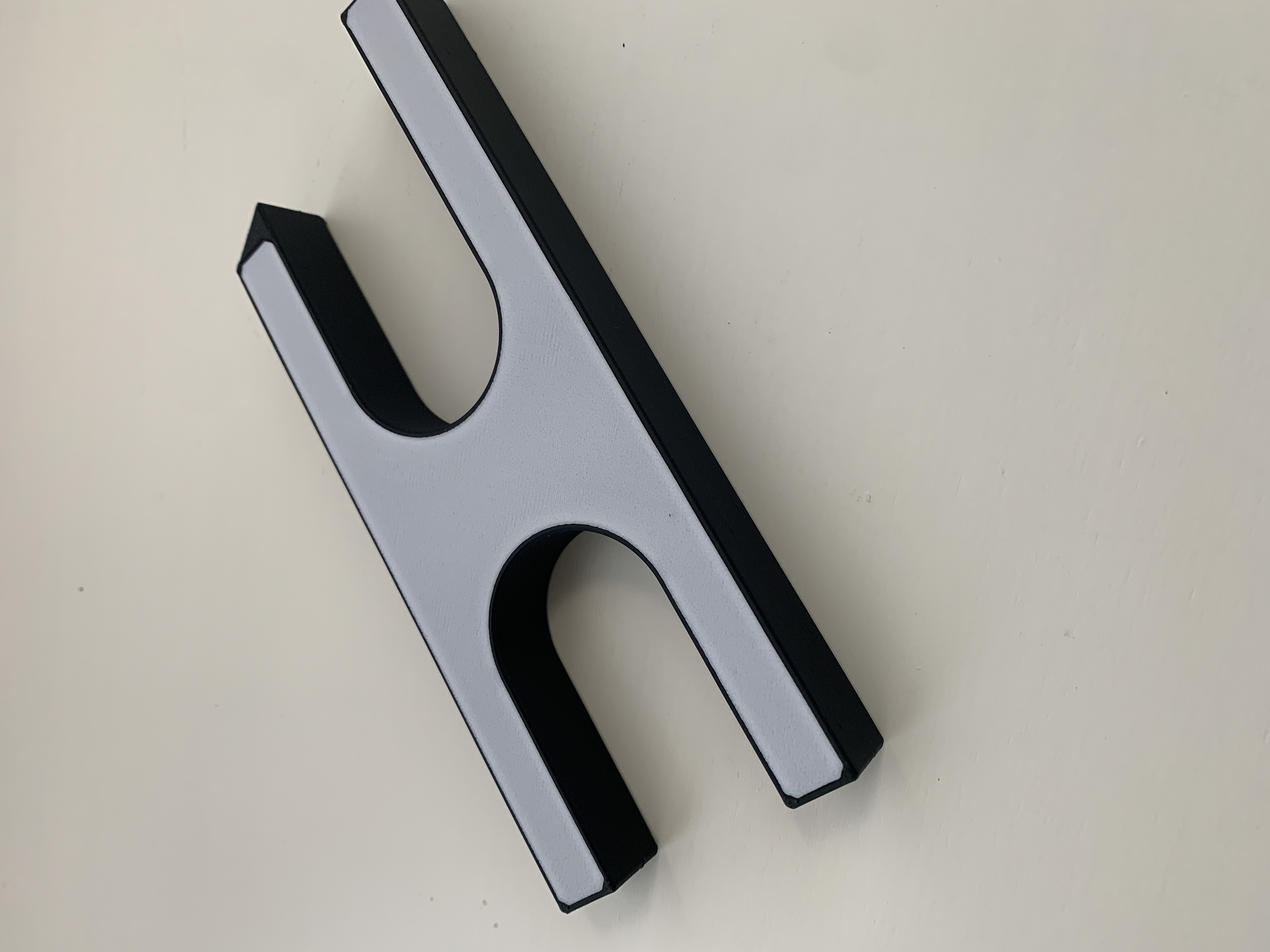

File 10 không bắt buộc, nó là cover trang trí cho file 1, tất cả đều đã được kiểm tra.

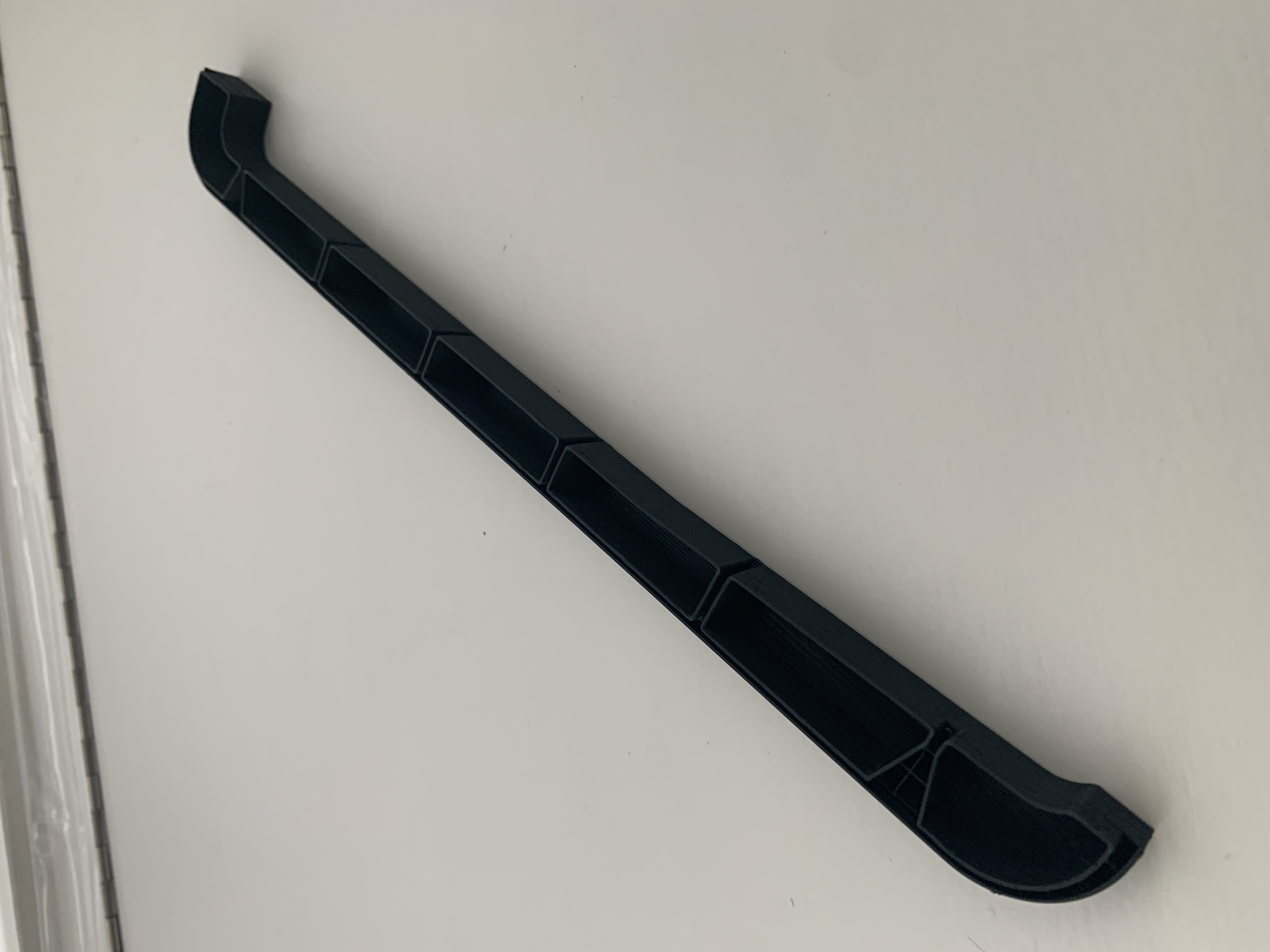

Việc kết nối các tấm panel bên hông dùng vít và đai ốc M3x12, còn việc kết nối khung phía sau với các tấm panel bên hông dùng vít và đai ốc M3x8 (phần vát trong File 3 cần M3x12).

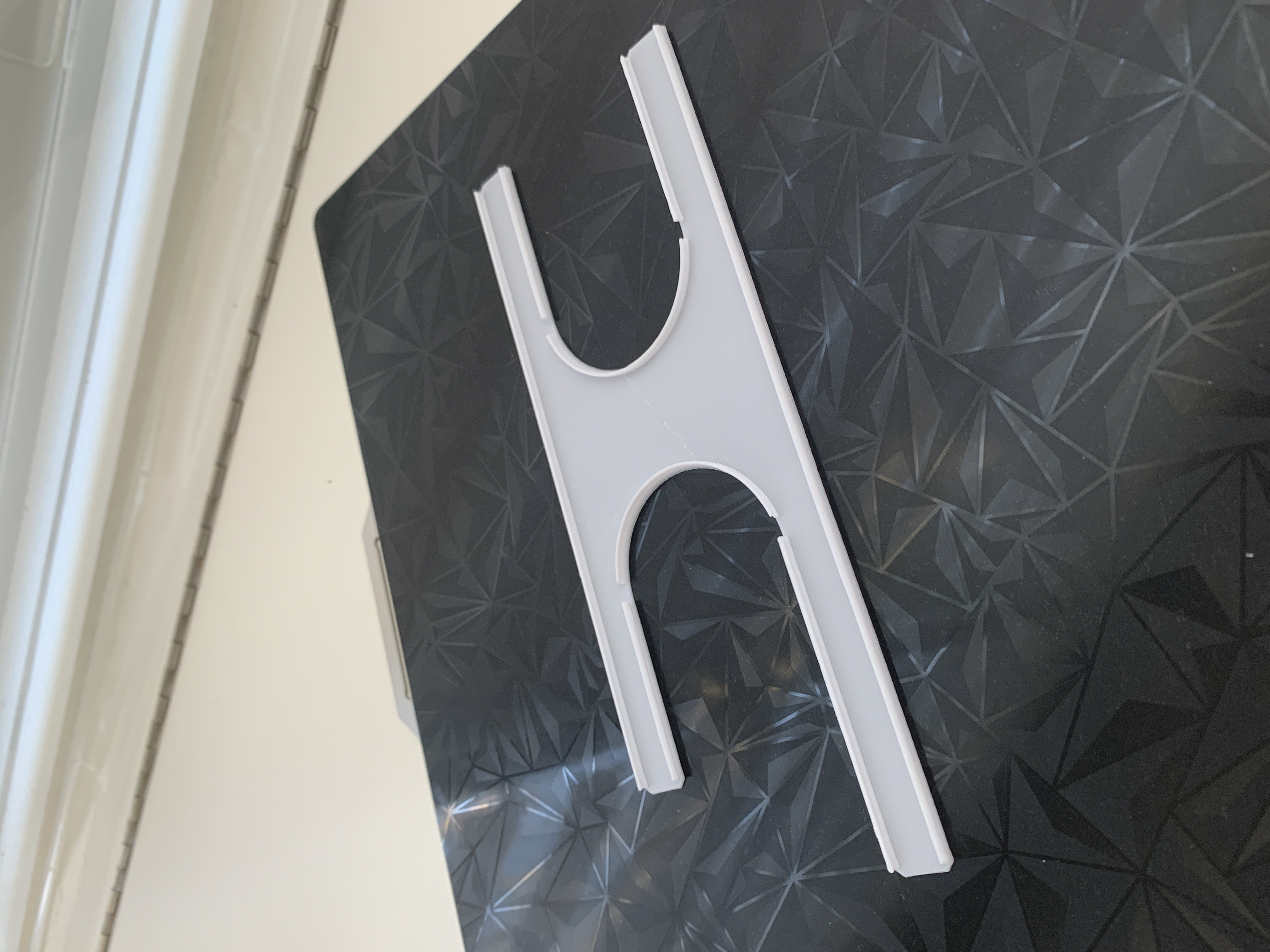

Nhớ dùng Brim khi in, và Brim-object gap là 0, nếu không file 3 sẽ bị biến dạng khi in.

Các lỗ để gắn vít và đai ốc không cần support, cái này đã được kiểm tra theo hướng in.

Nếu có bất cứ điều gì bạn muốn biết thêm trước khi thử, hãy cho tui biết và tui sẽ rất vui lòng trả lời tất cả những gì tui biết.

Chúc may mắn.
