Giá đỡ gimbal xoay/nghiêng cho máy bay FPV (DJI FPV / Caddx Vista / Air Unit)

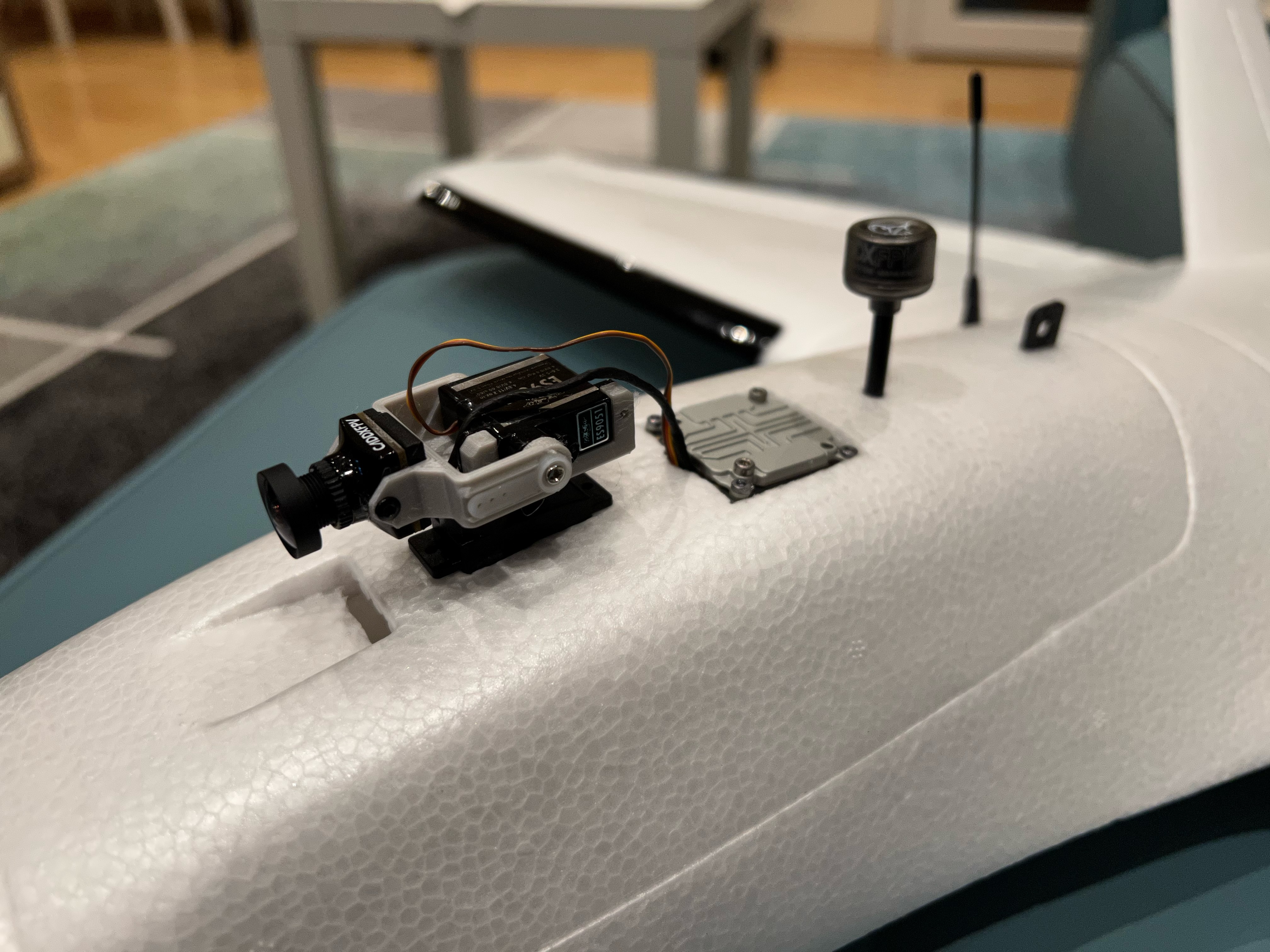

Đây là một bộ gimbal pan/tilt hai mảnh rất đơn giản cho một chiếc camera Caddx Nebula Nano (camera tiêu chuẩn đi kèm hầu hết các bộ Vista) hoặc bất kỳ camera rộng 14mm nào khác, một servo pan 9g cỡ tiêu chuẩn (lý tưởng nhất là loại có góc xoay 180° trở lên), và một servo tilt 5g "low-profile". Phần cứng cụ thể tôi đã sử dụng, như trong ảnh bìa:

• Caddx Nebula Nano với bộ phát Caddx Vista đặt cạnh cụm.
• Servo pan Turnigy TGY-R5180MG 180°.
• Servo tilt FliteTest ES9051 (cũng có sẵn dưới dạng EMAX ES9051).

Cập nhật: Tôi đã thêm các biến thể fork cho Camera DJI Air Unit loại 21mm cũ và Camera Caddx Air Unit loại 19mm mới hơn. Biến thể 19mm cũng nên phù hợp với các camera Nebula Pro và Polar.

Thiết kế được lấy cảm hứng từ bộ pan và tilt low profile của Painless360. Tuy nhiên, đây là một thiết kế lại hoàn toàn chứ không phải là bản chỉnh sửa, với cả hai phần được vẽ lại từ đầu với một số quyết định thiết kế khác biệt.

Cả hai phần đều in phẳng mà không cần hỗ trợ. Lý tưởng nhất là in bằng PETG để chống tia UV và cho phép phần fork uốn cong trong quá trình lắp ráp mà không bị gãy.

Quá trình lắp ráp rất đơn giản:

• Đảm bảo cả hai servo được căn giữa trước khi lắp ráp.

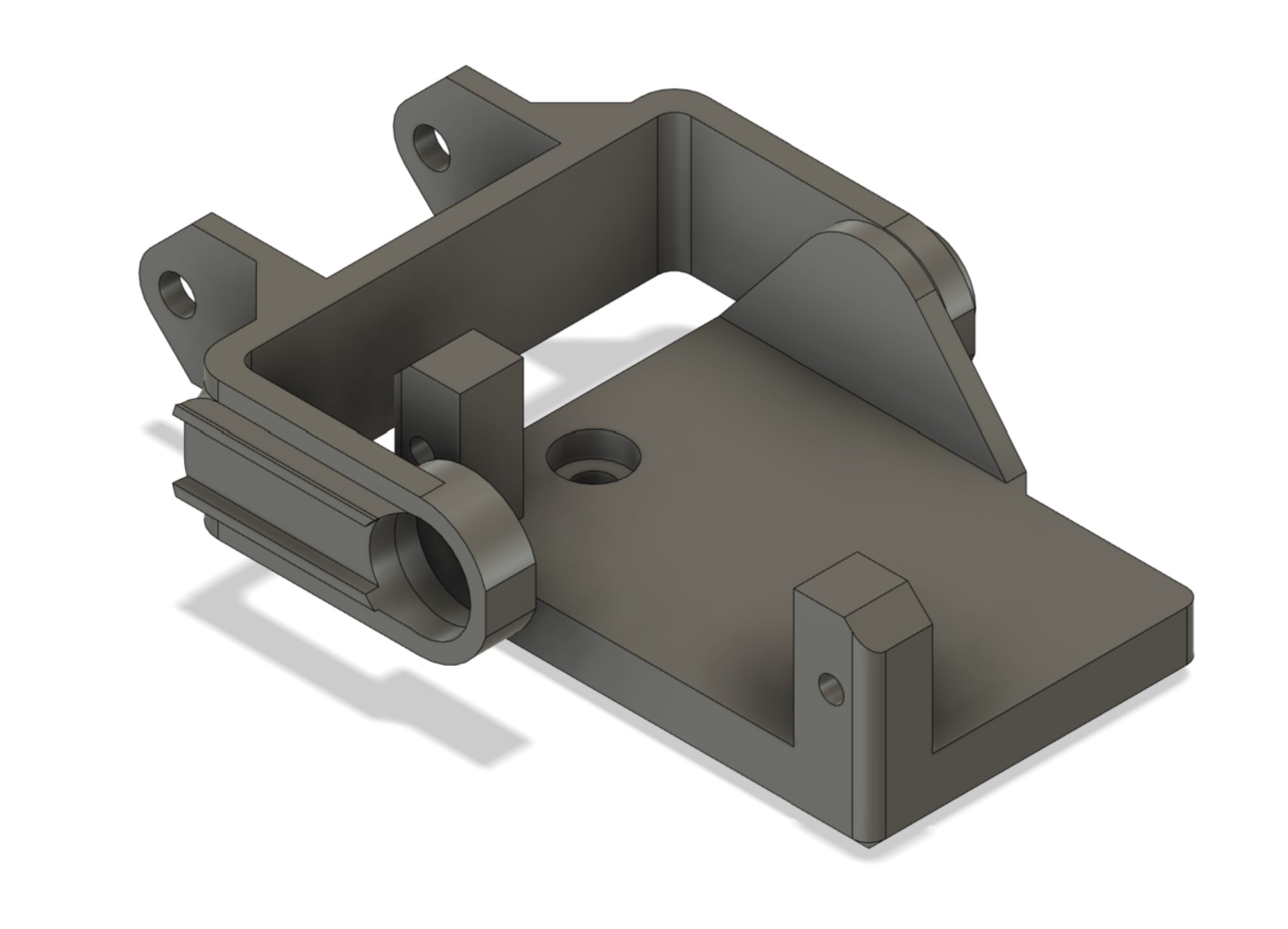

• Gắn tấm đế vào servo pan bằng vít phù hợp xuyên qua lỗ gắn, siết chặt vít và đảm bảo tấm đế không xoay tự do tại điểm gắn.
• Đặt servo tilt lên tấm đế và cố định bằng vít vào các lỗ cột hỗ trợ.
• Gắn phần fork vào các điểm gắn ở cả hai bên. Đảm bảo nó xoay tự do.
• Gắn tay đòn servo tilt, đảm bảo nó khớp chặt vào các rãnh ở hai bên của phần fork và gắn hoàn toàn vào servo. Cố định bằng vít như bình thường.
• Đặt camera vào khe trên phần fork và cố định bằng vít M2 từ cả hai bên.
• Chuẩn bị một lỗ cắt vừa khít cho servo pan trên bề mặt phía trên của bất kỳ vị trí nào bạn muốn gắn cụm, và ấn chặt hoặc dán servo pan cùng toàn bộ cụm vào vị trí. Định tuyến cáp servo tilt và cáp camera sao cho cụm có thể di chuyển tự do trên cả hai trục, không bị vướng cáp.

Vui lòng để lại bình luận nếu bạn cần một phiên bản với bất kỳ số đo nào được thay đổi hoặc điều chỉnh, tôi sẽ vui lòng điều chỉnh thiết kế và thêm một biến thể cho bất kỳ servo hoặc camera hơi khác biệt nào.
